إبراز
فرن صقاعة الشريط الشبكي لـ PCB
,فرن صقاعة الطلاء ثلاثي الدقة
,فرن صقالة حار SMT
-
مكان المنشأالصين
-
اسم العلامة التجاريةCNSMT
-
إصدار الشهاداتCE-curing oven
-
رقم الموديلHN-Cure200/Cure300/Cure200T/Cure300T/Cure400T
-
الحد الأدنى لكميةمجموعة واحدة من الماكينات أو الطلب المختلط مقبولة أيضًا النقل: بالسائبة أو الحاويات
-
الأسعارقابل للتفاوض
-
تفاصيل التغليفتعد صناديق التصدير القياسية وحزم الخشب الصلب القوية خيارين
-
وقت التسليم1-2 أيام عمل
-
شروط الدفعخطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون، موني جرام

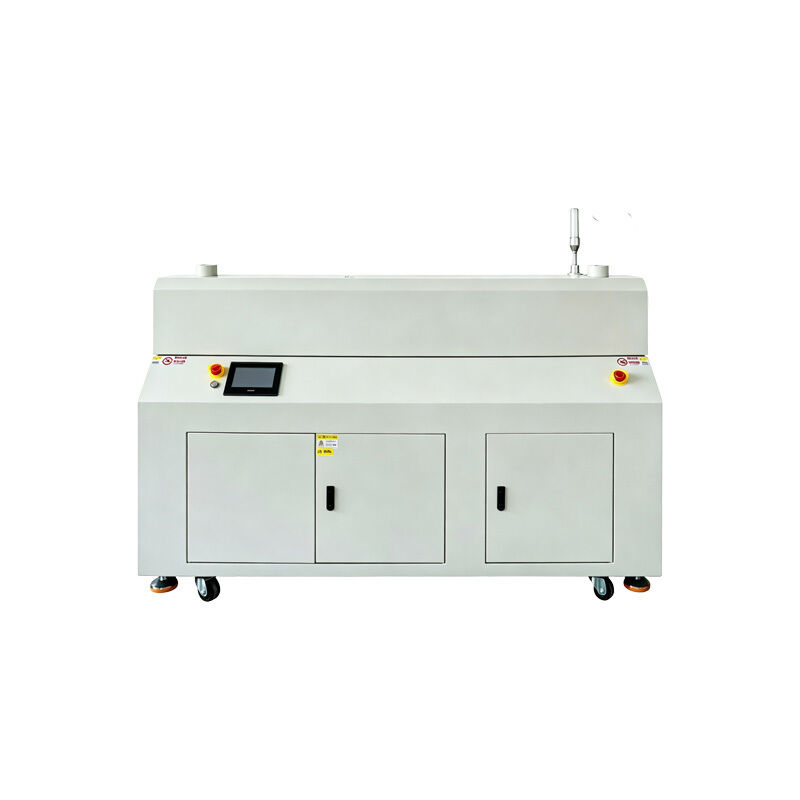

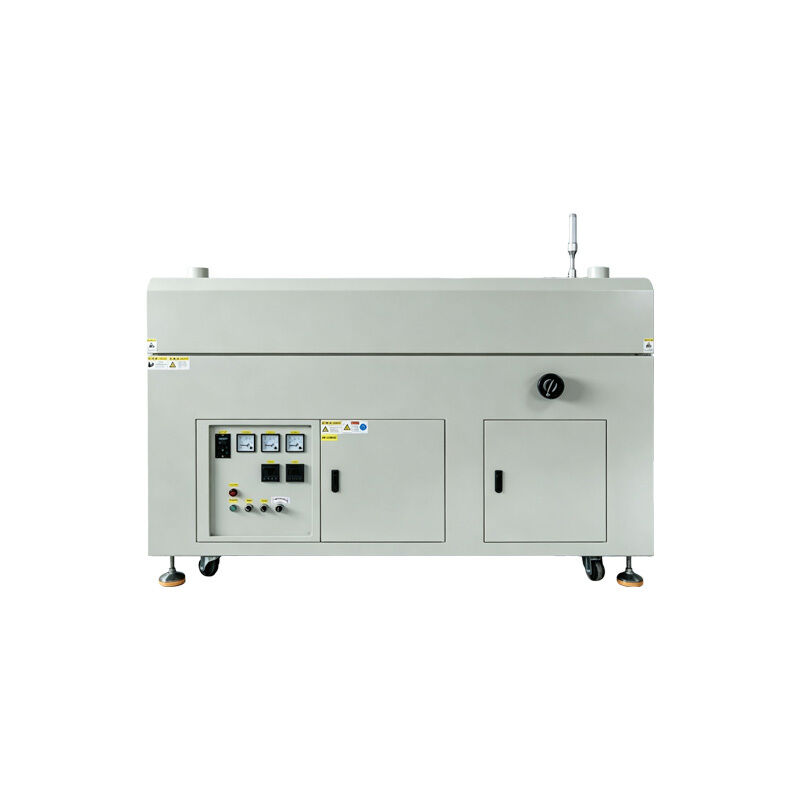

حزمة الشبكة PCB ثلاثي الدليل الطلاء فرن الصق الحار
حزمة الشبكة PCB ثلاثي الدليل الطلاء فرن التجفيف الساخن
معدات التشديد الحراري المهنية المصممة لخطوط إنتاج PCB و PCBA ، مع التحكم الدقيق في درجة الحرارة ودمج الأتمتة السلس.
نطاق التطبيق
- مناسبة لخط إنتاج طلاء SMT ، متوفرة بأحجام الإطار الكبيرة والصغيرة
الخصائص الرئيسية
- أوضاع التحكم المزدوجة: زر + يدوي ، PLC + شاشة لمسة مع صوت خطأ ونظام إنذار ضوئي
- التحكم المستقل في درجة الحرارة متعدد المراحل مع ضبط PID ومواد عزل متخصصة
- دقة التحكم في درجة الحرارة في حدود ± 5 درجة مئوية
- منفذ غازات العادم المستقل للاتصال المباشر بنظم العادم في المصنع
مجالات التطبيق
- قابلة للتطبيق على نطاق واسع لـ PCB و PCBA تجفيف العملية الكاملة وتقوية
- وتشمل العمليات الصق الحراري للوحة ثلاثية الدليل ، وتجفيف التدفق ، وصق حبر لوح الدوائر ، والخبز ضد الرطوبة للمكونات
- متوافق مع مختلف ألواح الدوائر الناعمة والصلبة بما في ذلك ألواح تخزين الطاقة الجديدة ، وألواح BMS للسيارات ، وألواح التحكم الصناعي ، وألواح الدوائر المرنة FPC
- تصميم خط تجميع حزام الشبكة لدمج الأتمتة السلس وعمليات التجفيف المستمر على نطاق واسع
المواصفات التقنية
| نوع المعيار | HN-Cure200/Cure300 | HN-Cure200T/Cure300T/Cure400T |
|---|---|---|
| اتجاه العمل ومساحة حافة اللوحة | اليسار → اليمين (القياسية) ، اليمين → اليسار (اختياري) ؛ حافة عملية PCBA ≥ 5mm | |
| ارتفاع النقل وارتفاع الجزء الأقصى | 920 ± 20 ملم، 100 ملم فوق أسفل سطح السلسلة | |
| سرعة الإرسال و الحمل الأقصى | 0.5-3.5m/min؛ 8Kg/meter موزعة بالتساوي | |
| مسار نقل | مسار ذو سبيكة ألومنيوم متخصصة + سلسلة من الفولاذ المقاوم للصدأ مع أشرطة مقاومة للاستعمال | |
| محرك نقل | محرك سرعة قابل للتعديل مع عرض رقمي | محرك خطوة مع عرض واجهة البرنامج |
| تعديل النطاق والعرض | ضبط يدوي، 50-460mm | تعديل كهربائي، 50-460mm |
| عدد المناطق الحرارية | 2M: 2 منطقة (6 أضواء/منطقة) ؛ 3M: 3 مناطق (6 أضواء/منطقة) | 4M: 4 مناطق (6 أضواء/منطقة) |
| درجة حرارة التدفئة | درجة حرارة الغرفة - 120 درجة مئوية (يمكن ضبطها) | |
| وقت التسخين ودقة | حوالي 10 دقائق، ± 5 درجة مئوية | |
| الأبعاد | 2M: 2000 × 930 × 1250mm 3M: 3000×930×1250ملم |
2M: 2000×1080×1250ملم 3M: 3000×1080×1250ملم 4M: 4000×1080×1250ملم |
| فولتاج التغذية | AC380V 50-60Hz، نظام ثلاثي المراحل بخمسة أسلاك | |
| الطاقة المسجلة | 2M: 6.0KW/6.5KW 3M: 9.0KW/9.5KW |
4M: 12.5 كيلوواط |
| وزن المعدات | 2M: ~410Kg ؛ 3M: ~510Kg | 4M: ~580Kg |
| طريقة التحكم والاتصال | تحكم مفتاح | PLC + شاشة لمسة، منفذ إشارة الاتصال SMEMA |
CNSMT متخصصة في تصنيع معدات التجفيف الحراري لـ PCB ، وتقدم أفران التجفيف الحراري لـ PCB ذات الحزام الشبكي ، أفران تجفيف الهواء الساخن من نوع النفق ،وأفران الخبز ذات نوع الصندوق مع دعم للتخصيص غير القياسي.
أفران التجفيف المستمر عبر الإنترنت تتصل بسلاسة بخطوط إنتاج التجميع والطلاء SMT للعمل المستمر الآلي.نماذج نوع الصندوق تناسب سيناريوهات أخذ العينات في دفعات صغيرة والإنتاج المتقطع.
الاحتياطات الأمنية
- لا تلمس المكونات عالية درجة الحرارة أثناء التشغيل
- لا تفتح الصندوق أو تغلق فتحات التهوية
- حظر صارم على خبز المواد القابلة للاشتعال والانفجار والآكل
- الموظفين المحترفين فقط مسموح لهم بالعمل
- تنظيف الحطام والغبار بانتظام داخل الفرن
- إجراء الصيانة بعد إيقاف تشغيل وتبريد
جميع المعدات تخضع لمراجعة جودة صارمة مع أداء مستقروضمان جودة الجهاز الشامل مع الدعم الفني مدى الحياة.
تعليقات العملاء
يحتوي فرن الحرارة الحرارية لـ CNSMT على التحكم الدقيق في درجة الحرارة وإدارة درجة الحرارة المستقرة والمجففة الموحدة المناسبة لإنتاج لوحات الدوائر.المعدات تعمل بسلاسة مع انخفاض معدل الفشل وقدرة الإنتاج المستقرة.
الأسئلة الشائعة
ما هي عمليات التجفيف المناسبة للمعدات؟
متوافق مع العمليات السائدة بما في ذلك تصفيف الطلاء الثلاثي الدليل على PCB ، وتجفيف التدفق ، وتصفيف حبر لوحة الدوائر ، والخبز المقاوم للرطوبة للمكونات لمختلف لوحات الدوائر الناعمة والصلبة.
متوافق مع العمليات السائدة بما في ذلك تصفيف الطلاء الثلاثي الدليل على PCB ، وتجفيف التدفق ، وتصفيف حبر لوحة الدوائر ، والخبز المقاوم للرطوبة للمكونات لمختلف لوحات الدوائر الناعمة والصلبة.
هل يمكن توصيله بخطوط التجميع الآلية؟
يرتبط هيكل حزام الشبكة القياسي بسلاسة مع معدات الأتمتة الأمامية والخلفية ، مما يدعم الإنتاج المتواصل للمجموعات للعمليات على نطاق واسع.
يرتبط هيكل حزام الشبكة القياسي بسلاسة مع معدات الأتمتة الأمامية والخلفية ، مما يدعم الإنتاج المتواصل للمجموعات للعمليات على نطاق واسع.
ماذا عن دقة درجة الحرارة والاستقرار؟
يضمن نظام التحكم في درجة الحرارة المنقسم التحكم في درجة الحرارة المتساوية والدقيقة ، مما يمنع بشكل فعال تشوه اللوحة والتصلب غير المتساوي للوحات الدائرة الدقيقة.
يضمن نظام التحكم في درجة الحرارة المنقسم التحكم في درجة الحرارة المتساوية والدقيقة ، مما يمنع بشكل فعال تشوه اللوحة والتصلب غير المتساوي للوحات الدائرة الدقيقة.
هل يدعم أحجام غير قياسية مخصصة؟
يدعم تخصيص طول جسم الفرن، سرعة حزام الشبكة، ارتفاع التغذية / التفريغ، ومعلمات التحكم في درجة الحرارة لتلبية متطلبات المنتج والإنتاج المختلفة.
يدعم تخصيص طول جسم الفرن، سرعة حزام الشبكة، ارتفاع التغذية / التفريغ، ومعلمات التحكم في درجة الحرارة لتلبية متطلبات المنتج والإنتاج المختلفة.
هل الصيانة اليومية بسيطة؟
يحتوي المعدات على هيكل بسيط ، وتنظيف سهل للخراب ، وانخفاض معدل الفشل ، والتشغيل اليومي المريح ، والإرشاد الفني الشامل طوال عملية ما بعد البيع.
يحتوي المعدات على هيكل بسيط ، وتنظيف سهل للخراب ، وانخفاض معدل الفشل ، والتشغيل اليومي المريح ، والإرشاد الفني الشامل طوال عملية ما بعد البيع.
الشهادة
CNSMT متخصصة في البحث والتطوير وإنتاج أفران التجفيف الحراري PCB الشبكة الحزام مع التحكم في درجة الحرارة مقسمة والتخصيص غير القياسي.التشغيل المستقر، وأداء عالية التكلفة.
