إبراز
آلة تحميل أوتوماتيكي لـ (بي سي بي)
,محملة لـ (بي سي بي) لـ (SMT)
,نظام تحميل أوتوماتيكي بالكامل لـ (بي سي بي)
-
مكان المنشأالصين
-
اسم العلامة التجاريةCNSMT
-
إصدار الشهاداتCE-flipper machine-elevator
-
رقم الموديلHN-L10
-
الحد الأدنى لكميةمجموعة واحدة من الماكينات أو الطلب المختلط مقبولة أيضًا النقل: بالسائبة أو الحاويات
-
الأسعارقابل للتفاوض
-
تفاصيل التغليفتعد صناديق التصدير القياسية وحزم الخشب الصلب القوية خيارين
-
وقت التسليم1-2 أيام عمل
-
شروط الدفعخطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون، موني جرام

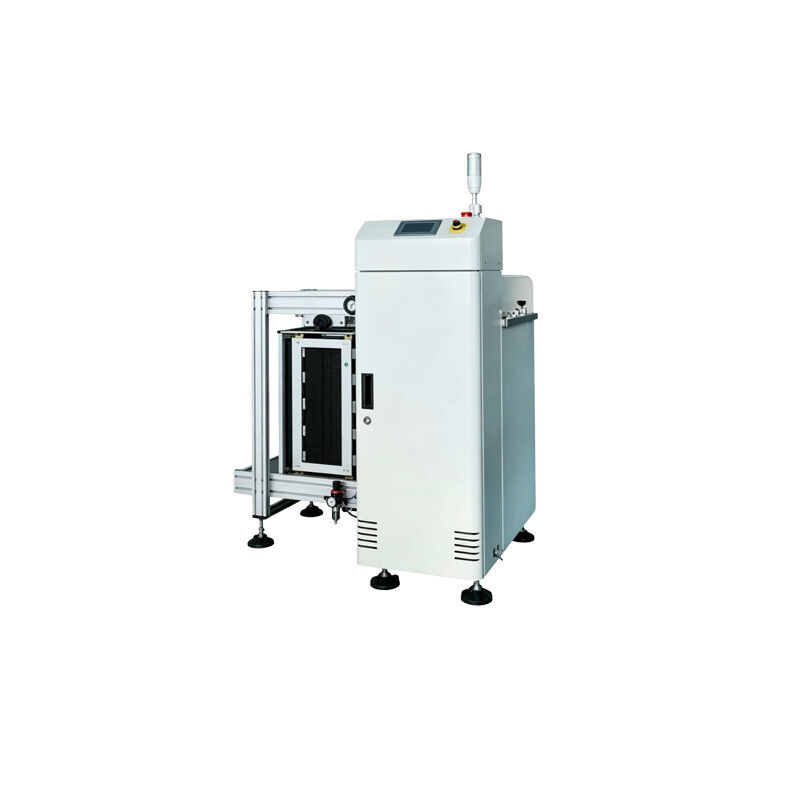

ثنائي الفينيل متعدد الكلور محمل أوتوماتيكي بالكامل
ثنائي الفينيل متعدد الكلور محمل أوتوماتيكي بالكامل
معدات أتمتة متقدمة لخطوط إنتاج SMT، مصممة للتعامل بكفاءة مع ثنائي الفينيل متعدد الكلور وعمليات التغذية.
نطاق التطبيق
مثالية لخطوط إنتاج طلاء SMT، وهي متوفرة بأحجام الإطارات الكبيرة والصغيرة لتلبية متطلبات الإنتاج المختلفة.
الميزات الرئيسية
- نظام التحكم PLC + شاشة تعمل باللمس مع عرض القائمة البديهية
- كشف الأعطال بنظام الإنذار الصوتي والضوئي
- مجهزة بمنفذ إشارة اتصال SMEMA للتكامل السلس
مجالات التطبيق
تخدم آلة التحميل الأوتوماتيكية بالكامل PCB العديد من الصناعات بما في ذلك الإلكترونيات الاستهلاكية 3C، وإلكترونيات السيارات، وإمدادات طاقة التحكم الصناعي، والإلكترونيات الطبية، والمنزل الذكي الآمن، والخلايا الكهروضوئية للطاقة الجديدة. إنه يتكامل مع التركيب السطحي SMT، والمكون الإضافي DIP، وفحص AOI، وعملية PCB وخطوط إنتاج اختبار المنتج النهائي، ويتصل بسلاسة مع آلات الطباعة ومعدات التركيب السطحي لتمكين عمليات تغذية PCB التلقائية.
المواصفات الفنية
| المعلمة | آلة الإطار الصغيرة | آلة الإطار الكبيرة |
|---|---|---|
| اتجاه العمل ومساحة حافة ثنائي الفينيل متعدد الكلور | اليسار → اليمين (قياسي)، اليمين → اليسار (اختياري)؛ حافة عملية PCBA ≥ 5 مم | اليسار → اليمين (قياسي)، اليمين → اليسار (اختياري)؛ حافة عملية PCBA ≥ 5 مم |
| نقل الارتفاع وأقصى ارتفاع للمكونات | 920±20 مم، أقل من 45 مم (قابل للتخصيص) | 920±20 مم، أقل من 45 مم (قابل للتخصيص) |
| نظام النقل | سلسلة هندسية مسطحة من النايلون الأسود | |
| تكوين المحرك | 3 محركات ذات سرعة ثابتة + 1 محرك فرامل | |
| حجم الإطار المادي | 355×320×565 ملم | 535×530×565 ملم |
| الحد الأقصى لحجم ثنائي الفينيل متعدد الكلور | الطول 50 × العرض 50 - الطول 330 × العرض 250 ملم | الطول 50 × العرض 50 - الطول 525 × العرض 460 ملم |
| آلية الرفع | الكرة اللولبية مع منصة رفع متكاملة من الألومنيوم المصبوب | |
| الأبعاد الكلية (إرسال/استقبال) | الإرسال: 1330×780×1200 ملم الاستلام: 1750×780×1200 ملم |
الإرسال: 1800×1120×1350 ملم الاستلام: 2520×1120×1350 ملم |
| متطلبات الطاقة | ≥0.4Mpa ضغط الهواء، 220 فولت 50-60 هرتز | |
| استهلاك الطاقة والوزن | 0.5 كيلو واط، ≈240 كجم | 0.5 كيلو واط، ≈290 كجم |
| نظام التحكم | PLC + شاشة تعمل باللمس للتحكم في العرض، منفذ اتصال SMEMA | |
إن اللودر الأوتوماتيكي للوحة الدائرة SMT هو عبارة عن معدات أتمتة أساسية لخطوط إنتاج SMT. تعمل آلة تغذية ثنائي الفينيل متعدد الكلور المتخصصة هذه على أتمتة عمليات تغذية لوحة الدائرة، وتتكيف بشكل مثالي مع آلات طباعة معجون اللحام وتتصل بسلاسة مع معدات إنتاج SMT لتحقيق عمليات تغذية مستمرة وغير مأهولة لثنائي الفينيل متعدد الكلور.
مع التشغيل المستقر والمحاذاة الدقيقة، فإن آلة تغذية PCB تحل محل التحميل اليدوي بشكل فعال، مما يزيل أخطاء التشغيل والأضرار الكهروستاتيكية مع تحسين كفاءة خط الإنتاج بشكل ملحوظ. يدعم النظام الإنتاج الضخم للوحات الدوائر القياسية ويمكن تخصيصه لمتطلبات التغذية التلقائية لثنائي الفينيل متعدد الكلور غير القياسية، ويستوعب العديد من لوحات ثنائي الفينيل متعدد الكلور غير النظامية وذات الحجم الخاص مع قدرة قوية على التكيف.
تغطي نماذجنا أنماط محمل SMT PCB المتكاملة السائدة، وتجمع بين وظائف تحميل اللوحة التلقائية، والاستلام، والتغذية المستمرة في هيكل مدمج. تدعم المعدات تغيير الخط السريع وتصحيح الأخطاء، مما يجعلها مناسبة لخطوط إنتاج SMT عبر العديد من الصناعات بما في ذلك إلكترونيات 3C، وإلكترونيات السيارات، والتحكم الصناعي، والتطبيقات الطبية.
احتياطات السلامة
- لا تصل إلى منطقة تغذية اللوحة أثناء التشغيل
- تعرف على مواقع زر التوقف في حالات الطوارئ
- تتطلب الصيانة عمليات انقطاع التيار الكهربائي
- يمنع منعا باتا تعديل المعدات غير المصرح به
- مطلوب فحص منتظم للملحقات
خدمة ما بعد البيع
- تغطية ضمان الماكينة كاملة
- تصحيح الأخطاء والتدريب مجانًا في الموقع
- الدعم الفني 24/7 والأسئلة والأجوبة
- مساعدة سريعة في استكشاف الأخطاء وإصلاحها
- توريد قطع غيار المصنع الأصلية على المدى الطويل
ملاحظات العملاء
أفاد العملاء أن لوادر SMT PCB الأوتوماتيكية من CNSMT تعمل بثبات وتتصل بشكل جيد مع طابعات معجون اللحام، مما يحسن بشكل كبير من كفاءة التغذية. التصميمات المخصصة غير القياسية تناسب خطوط الإنتاج بشكل مثالي. يقدم فريق ما بعد البيع استجابات سريعة والتشغيل في الموقع في الوقت المناسب. أدى أداء التكلفة الممتاز إلى تعاون طويل الأمد وتكرار عمليات الشراء لتوسيع السعة.
الأسئلة المتداولة
- عدم استقرار الورق المقوى وألواح الشفط:يحدث بسبب تسرب كوب الشفط، أو تزييف اللوحة، أو انحرافات ضبط معلمة الارتفاع مما يؤدي إلى شفط فارغ أو شفط متعدد للألواح
- محاذاة غير دقيقة وانحراف التغذية:بسبب الأحزمة السائبة، أو التباعد غير الطبيعي بين قضبان التوجيه، أو أجهزة الاستشعار المتسخة، أو التغذية غير الصحيحة مع آلات الطباعة
- تشغيل/إيقاف غير طبيعي:ناتج عن فشل الحث الكهروضوئي، أو عدم كفاية ضغط الهواء، أو الإغلاق غير المبرر/تسليم اللوحة الفارغة بشكل مستمر
- رفع التأتأة والضوضاء غير الطبيعية:يحدث بسبب نقص تشحيم البراغي، أو تراكم الغبار على قضبان التوجيه، أو الحمل الزائد على محركات الرفع
الشهادات
تتخصص CNSMT في تصنيع لوادر SMT PCB الأوتوماتيكية، بما في ذلك آلات معالجة لوحة SMT، ووحدات التغذية المطابقة لآلات الطباعة، والمعدات المخصصة غير القياسية، ونماذج التحميل والتفريغ المتكاملة. تُستخدم أجهزتنا على نطاق واسع في 3C، وإلكترونيات السيارات، وصناعات التحكم الصناعي، ويتم بيعها في جميع أنحاء العالم بأسعار تنافسية. نحن نقدم خدمة ما بعد البيع كاملة وحلول مخصصة لمصنعي SMT.
