آلة الطلاء الانتقائي SMT PCB للمعدات المتخصصة ذات الطلاء ثلاثي المقاومة للوحة الدوائر
-
إبراز
آلة طلاء لوحات الدوائر
,معدات طلاء ثلاثية الدرجة
,آلة طلاء انتقائية SMT
-
مكان المنشأالصين
-
اسم العلامة التجاريةCNSMT
-
إصدار الشهاداتCE- Precision Coating
-
رقم الموديلHN-الرؤية5
-
الحد الأدنى لكميةمجموعة واحدة من الماكينات أو الطلب المختلط مقبولة أيضًا النقل: بالسائبة أو الحاويات
-
الأسعارقابل للتفاوض
-
تفاصيل التغليفتعد صناديق التصدير القياسية وحزم الخشب الصلب القوية خيارين
-
وقت التسليم1-2 أيام عمل
-
شروط الدفعخطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون، موني جرام

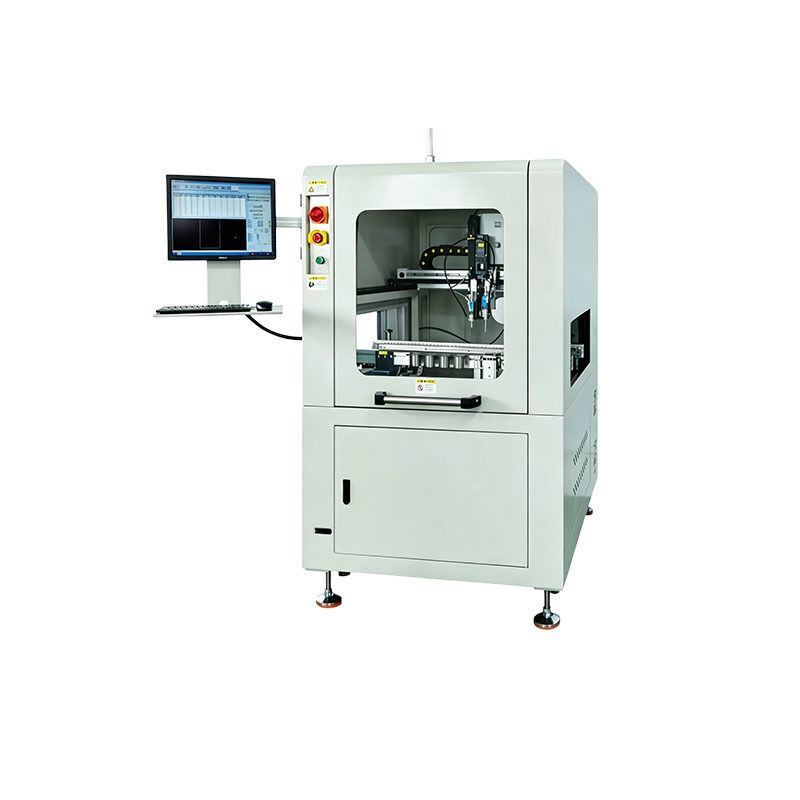

آلة الطلاء الانتقائي SMT PCB للمعدات المتخصصة ذات الطلاء ثلاثي المقاومة للوحة الدوائر
آلة الطلاء الانتقائي SMT PCB للطلاء ثلاثي المقاومة للوحة الدائرة
إن آلة الطلاء الانتقائي SMT PCB هي عبارة عن معدات متخصصة للطلاء ثلاثي الطبقات للوحات الدوائر، مع التركيز على متطلبات عملية حماية PCB. باعتبارها المعدات الأساسية لتحسين أداء حماية المنتج وتمكين الرش الآلي في التصنيع الإلكتروني، يتم استخدامها على نطاق واسع في مختلف تطبيقات طلاء لوحات الدوائر الإلكترونية الدقيقة.
يتميز نظام الرش الذكي الأوتوماتيكي بالكامل هذا بالتحكم في التشغيل بدقة عالية من أجل عمليات رش دقيقة في نقطة ثابتة، مما يزيل مشكلات الرش التقليدية مثل الفائض والتسرب ونفايات الطلاء. من خلال التحكم الدقيق في الكمية وتكنولوجيا تحديد المواقع، فإنها تشكل طبقات واقية موحدة وكثيفة تمنع بشكل فعال الرطوبة وانهيار العزل والتآكل والشيخوخة - مما يضمن التشغيل المستقر على المدى الطويل للوحات الإلكترونية ويحسن بشكل كبير القدرة على التكيف البيئي وعمر المنتج.
مع القدرة على التكيف القوية، فإن آلة الطلاء الانتقائي PCB هذه تلبي احتياجات طلاء لوحة الدائرة المتنوعة وتدعم الحلول المخصصة لمواصفات المنتج المختلفة، وعمليات الإنتاج، وتخطيطات الخطوط. يتوفر الإصدار عبر الإنترنت في النماذج القياسية وعلى الإنترنت، ويتكامل بسلاسة مع خطوط الإنتاج الآلية لعمليات الطلاء المستمرة، مما يوفر حلول طلاء آلية فعالة تعمل على تحسين الإنتاجية وتقليل تكاليف العمالة.
تتميز بالتشغيل عالي الدقة، والتحكم الذكي، وكفاءة الطاقة، والقدرة على التكيف على نطاق واسع، فإن آلة الطلاء الانتقائي الذكية هذه تعمل على تحسين عمليات الرش التقليدية ثلاثية الحماية مع موازنة دقة الإنتاج وكفاءته. إنها المعدات المفضلة لترقية عمليات الطلاء في كل من مصانع المعالجة الصغيرة والمتوسطة وخطوط الإنتاج الآلية واسعة النطاق.
نطاق التطبيق
مناسب لتطبيقات الطلاء في العديد من الصناعات، ويدعم عمليات الطلاء الانتقائي للألواح المتعددة والمناطق الكبيرة. قابلة للتكوين باستخدام إعدادات الصمامات المتعددة والتكوينات المختلفة لجسم الصمام لتلبية متطلبات إنتاج لوحة PCBA المتنوعة.
ميزات المعدات
- تنظيم ضغط الانحلال بالصمام المطاطي مع صمام تنظيم الضغط الدقيق المستورد ومقياس الضغط الرقمي
- يتم وضع تنظيم ضغط الهواء على المحور Z من أجل الضبط البديهي والمباشر وتحسين كفاءة المشغل
- مسار نقل المواد النموذجي مفتوح باستخدام حامل سلسلة من الفولاذ المقاوم للصدأ مُصمم خصيصًا مع شرائط مقاومة للتآكل لإطالة عمر المسار
- آليات نقل مزدوجة لتعديل سعة المسار (مسار مزدوج ومقعد قابل للتعديل) مع تعديل العرض اليدوي لمنع ظاهرة فم البوق
- تعمل ستائر الرياح عند مدخل/مخرج المسار على منع تسرب غاز العادم من خلال منافذ عادم مستقلة لتحسين بيئة ورشة العمل
- برمجة وضع التدريس لأي مسار رش مع واجهة رئيسية بديهية
- إنذار صوتي/ضوء خطأ مع عرض القائمة وواجهة تشغيل سهلة الاستخدام
- إمكانات عكس المسار والترتيب والنسخ — قم بتحرير مسار واحد للوحات متعددة
- جمع البيانات وعرضها تلقائيًا بما في ذلك الإخراج ووقت عمل المنتج الفردي
- حركة صمام الغراء التلقائي إلى منطقة الرغوة أثناء انتظار المنتج لمنع معالجة الفوهة
- حركة صمام الغراء الأوتوماتيكية إلى منطقة النقع أثناء انتظار المنتج لمنع معالجة الفوهة
الميزات الاختيارية
الكشف الذكي عن سعة الطلاء، والتنظيف التلقائي للصمام المطاطي، وعودة الطبقة الدوارة إلى المسار الصحيح.
المواصفات الفنية
| أنواع | مشروع | HN-Vision7/7a/7b/7c | HN-Vision7u |
|---|---|---|---|
| معلمات الطلاء | معلمات الطلاء | V-5: X = 310/450، Y = 450، Z = 100 مم، صمام مزدوج غير متزامن، تباعد ثابت، صمام واحد؛ V-5a: X = 450، Y = 450، Z = 100 مم، صمامات مزدوجة متزامنة، تباعد الصمامات 50-300 مم؛ V-5b: X = 250، Y = 450، Z = 100 مم، مزامنة ثلاثة/أربعة صمامات، تباعد الصمامات 50-160 مم؛ V-5c: X=350، Y=450، Z=100 مم، أربعة صمامات غير متزامنة (نقطتي رش)، تباعد الصمامات 50-260 مم؛ |
|
| أقصى ارتفاع للمكون | 100 ملم فوق و 90 ملم تحت سطح السلسلة | ||
| مساحة حافة ثنائي الفينيل متعدد الكلور | حافة عملية PCBA = 5 مم | ||
| عرض طلاء واحد | 2-30 مم (حسب جسم الصمام) | ||
| وضع محرك المحور X، Y، Z | محرك سيرفو + وحدة لولبية كروية | ||
| X، Y المحور الأقصى لسرعة التشغيل | 600 مم / ثانية | ||
| أقصى سرعة تشغيل للمحور Z | 300 مم / ثانية | ||
| X، Y، Z تكرار المحور | ± 0.025 مم | ||
| نظام الناقل | اتجاه العمل | يسار L - يمين R (قياسي)، (يمين R - يسار L اختياري) | |
| نقل الارتفاع | 92 ± 20 ملم | ||
| سرعة النقل | 2-13 م/دقيقة | ||
| محرك النقل | محرك سرعة قابل للتعديل، شاشة رقمية للسرعة | ||
| وضع صباحا | تعديل عرض المسار يدويًا، عرض تعديل السعة 50-460 مم | ||
| نظام تكوين الصمام | ترتيب الصمام | يتم تنسيق مجموعات أجسام الصمامات المتعددة حسب المنتج واحتياجات العملاء | |
| تفتيت تعديل ضغط الهواء | صمام تنظيم الضغط الدقيق + تركيب شاشة ديجيتال | ||
| النقع والبصق التلقائي | وظائف متعددة للنقع وتوزيع السوائل لمنع انسداد فوهة الصمام | ||
| استعادة النفايات السائلة | مجهزة بجهاز استعادة النفايات السائلة | ||
| فحص الرش | مجهزة بمصباح كشف الفلورسنت LED والأشعة فوق البنفسجية | ||
| نظام التغذية | نظام التغذية | دلو إمداد بالغراء بالضغط سعة 10 لتر ودلو تنظيف من الفولاذ المقاوم للصدأ سعة 2 لتر | |
| متطلبات موقع المعدات | أبعاد | الطول 1060 * العرض 1300 * الارتفاع 1700 (مم) | |
| وزن المعدات | تقريبا. 530 كجم | ||
| ضغط هواء المعدات | ≥0.4Mpa | ||
| متطلبات حجم الهواء العادم | 900 متر مكعب/ساعة، قطر مخرج العادم: 150 مم * 1 | ||
| قوة الجهاز | تيار متردد 220 فولت 50-60 هرتز | ||
| إجمالي استهلاك الطاقة | 1.8 كيلو واط | ||
| نظام التحكم والتشغيل | طريقة التحكم | كمبيوتر صناعي + بطاقة التحكم بالحركة | |
| برامج الطلاء | برنامج التحكم MK + نظام تشغيل الكمبيوتر Windows 7/10 | ||
| طريقة البرمجة | التدريس/غطاء لوحة المفاتيح والماوس، تحرير المعلمات يدويًا | ||
| منفذ الاتصالات | واجهة SMEMA القياسية |
احتياطات الاستخدام اليومي
- بيئة العمل:ضع المعدات في مناطق جافة وجيدة التهوية وخالية من الغبار بعيدًا عن اللهب المكشوف ومصادر الحرارة المرتفعة. يمنع منعا باتا التدخين واللهب المكشوف في مناطق العمل حيث أن الدهانات المقاومة للثلاثية هي في الغالب سوائل قابلة للاشتعال.
- تشغيل الطاقة:تحقق من مصدر الطاقة وأنابيب الهواء وخطوط الأنابيب والفوهات قبل بدء التشغيل للتأكد من عدم وجود تسرب أو ارتخاء. اتبع إجراءات بدء التشغيل/إيقاف التشغيل المناسبة واحظر التشغيل القسري مع وجود أخطاء.
- استخدام المواد:استخدم دهانات مقاومة ثلاثية متوافقة مع المعدات، ولا تخلط بين طبقات مختلفة. قم بخلط الطلاء بشكل متناسب ونظف المرشحات/دلاء المواد بانتظام لمنع انسداد الفوهة بسبب الشوائب.
- التحكم في التشغيل:لا تفتح الأبواب الواقية أو تلمس الآليات المتحركة أثناء التشغيل. تصحيح معلمات الرش وفقًا لمواصفات ثنائي الفينيل متعدد الكلور وحظر التغييرات التعسفية للبرنامج/المعلمات.
- التنظيف والصيانة:قم بتنظيف الفوهات وخطوط الأنابيب بعد العمل اليومي لمنع تصلب الطلاء وانسداده. قم بتشحيم مكونات ناقل الحركة بانتظام، وقم بإزالة الغبار من المعدات وفحصها، واحتفظ بالسجلات.
- إدارة التخزين:قم بتخزين الطلاءات والمواد المخففة في حاويات محكمة الغلق، وفرزها ووضعها بعيدًا عن المعدات والدوائر الكهربائية لتجنب المخاطر المحتملة.
معايير ضمان السلامة
- الحماية الشخصية:يجب على المشغلين ارتداء أقنعة الغاز، والقفازات الواقية، والنظارات الواقية، وملابس العمل المضادة للكهرباء الساكنة، وتجنب ملامسة الطلاء للجلد والجهاز التنفسي والعينين.
- السلامة الكهربائية:يجب تأريض المعدات بشكل صحيح مع إجراء فحص منتظم للدوائر والمفاتيح القديمة/التالفة. يحظر التشغيل باليد المبتلة وتفكيك الدائرة غير الاحترافية.
- الوقاية من الحرائق والانفجارات:مناطق العمل المجهزة بطفايات الحريق ذات البودرة الجافة وبطانيات الحريق - يُحظر بشدة تخزين المواد القابلة للاشتعال/الانفجار. قم بإيقاف الماكينة فورًا وقطع الطاقة بسبب تسرب طلاء خطوط الأنابيب.
- الاستجابة للطوارئ:لملامسة الجلد، اشطفيه على الفور بالماء والمنظف. بالنسبة لملامسة العين، استمر في شطفه بالماء واطلب العناية الطبية. قطع التيار الكهربائي فوراً أثناء الحرائق واستخدام معدات مكافحة الحرائق المناسبة.
- إدارة شؤون الموظفين:يحتاج المشغلون إلى تدريب احترافي قبل بدء العمل. أثناء التشغيل، يجب أن يكون الأفراد المخصصون في الخدمة مع الأفراد غير المصرح لهم المحظور عليهم دخول مناطق التشغيل.
ملاحظات العملاء والتواصل بعد البيع
تتميز آلة الطلاء الانتقائي بالطلاء الدقيق، استهلاك المواد المنخفض والتشغيل المستقر. يتعامل ما بعد البيع الفوري مع التثبيت والأعطال بكفاءة. يحظى الأداء الموثوق والخدمة المدروسة بمراجعات جيدة وأوامر متكررة.
شهادة
تتخصص CNSMT في إنتاج آلات الطلاء الانتقائي SMT PCB، مع التشغيل المستقر للمعدات، والطلاء الدقيق، والجودة الموثوقة، والمنتجات الأكثر مبيعًا محليًا ودوليًا. تتميز المعدات بفعالية عالية من حيث التكلفة وأسعار معقولة، مما يوفر تكاليف الإنتاج بشكل فعال. نحن مجهزون بنظام شامل لما بعد البيع، ونوفر خدمات التثبيت والتصحيح والدعم الفني والصيانة، ونستجيب على الفور. بالاعتماد على المنتجات عالية الجودة والخدمات اليقظة، اكتسبنا ثقة العديد من العملاء. مرحبا بكم في الاستفسار والشراء.
