آلة قطع أوتوماتيكية لـ PCB
,آلة تغذية خط SMT
,قطاع PCB آلي بالكامل
-
مكان المنشأالصين
-
اسم العلامة التجاريةCNSMT
-
إصدار الشهاداتCE-flipper machine-elevator
-
رقم الموديلHN-L20
-
الحد الأدنى لكميةمجموعة واحدة من الماكينات أو الطلب المختلط مقبولة أيضًا النقل: بالسائبة أو الحاويات
-
الأسعارقابل للتفاوض
-
تفاصيل التغليفتعد صناديق التصدير القياسية وحزم الخشب الصلب القوية خيارين
-
وقت التسليم1-2 أيام عمل
-
شروط الدفعخطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون، موني جرام
آلة قطع وتغذية الكربونات ذاتية التشغيل بالكامل

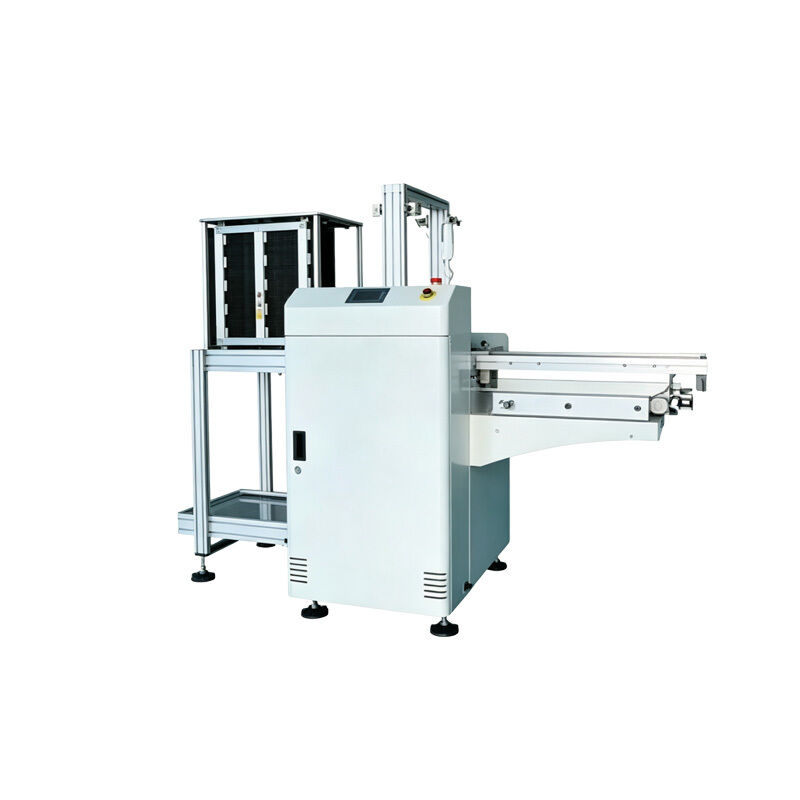

آلة القطع والتغذية الأوتوماتيكية بالكامل PCB
معدات أتمتة متقدمة مصممة لخطوط إنتاج طلاء SMT، وهي متوفرة بأحجام إطارات كبيرة وصغيرة لتناسب متطلبات التصنيع المختلفة.
الميزات الرئيسية
- نظام التحكم PLC + شاشة اللمس مع إنذار الصوت والضوء للخطأ
- واجهة عرض القائمة لسهولة التشغيل
- مجهزة بمنفذ إشارة الاتصال SMEMA
مجالات التطبيق
- الإلكترونيات الاستهلاكية: إنتاج ثنائي الفينيل متعدد الكلور للهواتف المحمولة وسماعات الأذن والأجهزة الذكية القابلة للارتداء
- الأجهزة المنزلية: لوحات التحكم الخاصة بالتلفزيون والمكيفات والأجهزة المنزلية الصغيرة
- الطاقة الجديدة: ألواح حماية البطارية، وأكوام الشحن، وألواح ثنائي الفينيل متعدد الكلور لتخزين الطاقة
- التحكم والأمن الصناعي: اللوحات الرئيسية لوحدات التحكم والكاميرات والتحكم في الوصول
- إلكترونيات السيارات: التحكم في المركبات والمصابيح ولوحات دوائر السيارات
- معدات الاتصالات: خطوط جهاز التوجيه والمحول ووحدة 5G PCB SMT
المواصفات الفنية
| المعلمة | مصعد أوتوماتيكي HN-L450 | آلة التقليب الأوتوماتيكية HN-F180 |
|---|---|---|
| اتجاه العمل ومساحة حافة ثنائي الفينيل متعدد الكلور | اليسار L ↔ اليمين R؛ حافة عملية PCBA ≥ 5 مم | |
| ارتفاع النقل وتخليص المكونات | 920 ± 20 مم: 100 مم فوق و 90 مم تحت سطح السلسلة | |
| سرعة النقل | 2-5 م/دقيقة | 8-13 م/دقيقة |
| ناقل الحركة وتعديل العرض | محرك متدرج، عرض مسار قابل للتعديل كهربائيًا (50-460 مم) | |
| نوع محرك الأقراص | محرك + سلسلة رفع مدفوعة | محرك + حزام متزامن يحركه التقليب |
| السكتة الدماغية المعدات | ارتفاع الرفع 450 ملم | الوجه 180 درجة |
| الأبعاد الشاملة | الطول 640 × العرض 1000 × الارتفاع 1350 (مم) | الطول 640 × العرض 1100 × الارتفاع 1350 (مم) |
| ضغط الهواء وإمدادات الطاقة | ≥0.4Mpa، AC220V 50-60 هرتز | |
| استهلاك الطاقة والوزن | 0.8 كيلو واط، حوالي 180 كجم | |
| وضع التحكم والاتصالات | PLC + شاشة تعمل باللمس، منفذ إشارة الاتصالات SMEMA | |
تعمل آلة القطع والاستقبال الأوتوماتيكية بالكامل PCB كمعدات أتمتة أساسية لخطوط إنتاج SMT. تتميز بهيكل حامل عالي الجودة ونظام تحكم PLC ذكي، فهي تضمن التشغيل المستقر والدقيق مع التخلص من مشاكل التشويش، والانحراف، والكشط. يحل هذا الحل الآلي محل التحميل/التفريغ اليدوي بشكل فعال، مما يقلل من تكاليف العمالة ويحسن كفاءة خط الإنتاج.
يوفر هذا الجهاز توافقًا قويًا مع مواصفات وسمك PCB المختلفة، مما يدعم التخصيص غير القياسي للعديد من الصناعات بما في ذلك الإلكترونيات الاستهلاكية، والطاقة الجديدة، وإلكترونيات السيارات، والتحكم الصناعي. مع التشغيل البسيط، الحماية الشاملة للسلامة، ومعدل الفشل المنخفض، فإنه يضمن التشغيل المستقر المستمر. توفر الشركة المصنعة جودة موثوقة وحلول فعالة من حيث التكلفة واختيارًا كاملاً لما قبل البيع وتصحيح الأخطاء في الموقع وخدمات صيانة ما بعد البيع مدى الحياة.
احتياطات السلامة
عملية السلامة الموحدة:يجب أن يكون المشغلون ماهرين في إجراءات المعدات. لا تقم مطلقًا بإدخال الأيدي أو الأدوات في مناطق العمل أثناء التشغيل لمنع مخاطر القرص وضمان سلامة الإنتاج.
الحماية الكهربائية وغير الطبيعية:قم بتركيب المعدات على سطح مستو مع تأريض موثوق وإمدادات طاقة مستقرة. تجنب العمل بأيدي مبتلة. اضغط فورًا على إيقاف الطوارئ في حالة حدوث تشويش على اللوحة أو حدوث ضوضاء غير طبيعية أو أخطاء. لا تعمل أبدا مع الأخطاء.
الصيانة اليومية:قم بتنظيف قضبان التوجيه وعجلات ناقل الحركة وأجهزة الاستشعار والمكونات الأساسية الأخرى بانتظام. يحظر إجراء تغييرات غير مصرح بها على المعلمات أو تعديلات الدائرة من قبل غير المتخصصين للحفاظ على دقة المعدات وإطالة عمر الخدمة.
الخدمة والدعم
ضمان الآلة بالكامل:تخضع جميع المعدات لاختبارات صارمة قبل الشحن. يغطي الضمان القياسي الصيانة المجانية واستبدال الأجزاء للأضرار غير البشرية خلال فترة الضمان.
التثبيت والتدريب في الموقع:التثبيت والتصحيح مجانًا في الموقع مع تدريب فردي للمشغل يغطي تشغيل المعدات، وإعدادات المعلمات، والصيانة اليومية، واستكشاف الأخطاء وإصلاحها الأساسية.
الدعم الفني مدى الحياة:استشارة فنية مجانية مدى الحياة وتوجيهات التشغيل وخدمات الترقية. دعم التخصيص غير القياسي وتكييف خط الإنتاج. الاستجابة السريعة لما بعد البيع تقلل من وقت التوقف عن العمل.
ملاحظات العملاء
"إن آلة قطع وتغذية PCB الأوتوماتيكية بالكامل CNSMT تعمل بثبات مع التحميل/التفريغ الدقيق دون تشويش، مما يوفر العمالة بشكل فعال. تصحيح أخطاء المعدات بسيط، والاستجابة الفنية بعد البيع في الوقت المناسب، والتدريب في الموقع شامل. التوجيه السريع عبر الإنترنت للمشكلات البسيطة، وخدمة ضمان الجودة اليقظة، والفعالية المتميزة من حيث التكلفة."
الأسئلة المتداولة
هل يمكن للجهاز التكيف مع مركبات ثنائي الفينيل متعدد الكلور متعددة الحجم؟
نعم، قابلة للتخصيص ومتوافقة مع لوحات الدوائر ذات السماكات والعروض المختلفة. يمكن تخصيص اللوحات غير القياسية لنماذج مختلفة.
نعم، قابلة للتخصيص ومتوافقة مع لوحات الدوائر ذات السماكات والعروض المختلفة. يمكن تخصيص اللوحات غير القياسية لنماذج مختلفة.
ما الذي يسبب التشويش المتكرر على اللوحة؟
تشوه اللوحة أو عرض المسار غير الصحيح أو تراكم الغبار على أجهزة الاستشعار. قم بالحل عن طريق تنظيف المستشعرات وضبط عرض المسار.
تشوه اللوحة أو عرض المسار غير الصحيح أو تراكم الغبار على أجهزة الاستشعار. قم بالحل عن طريق تنظيف المستشعرات وضبط عرض المسار.
هل يمكن للمعدات أن تتكامل مع خطوط SMT الحالية؟
النماذج القياسية المتوافقة مع خطوط التجميع SMT العامة. يمكن تحديث خطوط الإنتاج القديمة وتوصيلها حسب الحاجة.
النماذج القياسية المتوافقة مع خطوط التجميع SMT العامة. يمكن تحديث خطوط الإنتاج القديمة وتوصيلها حسب الحاجة.
ما هي مدة الضمان؟ كيفية شراء الملحقات؟
ضمان كامل للماكينة مع قطع غيار مجانية للأضرار غير البشرية. ضمان توريد قطع الغيار بسعر المصنع الأصلي.
ضمان كامل للماكينة مع قطع غيار مجانية للأضرار غير البشرية. ضمان توريد قطع الغيار بسعر المصنع الأصلي.
ماذا لو كنت لا أعرف كيفية العمل؟
التدريب على التركيب في الموقع عند الوصول، والتوجيه عن بعد للأعطال المستقبلية، والمساعدة السريعة بعد البيع المقدمة.
التدريب على التركيب في الموقع عند الوصول، والتوجيه عن بعد للأعطال المستقبلية، والمساعدة السريعة بعد البيع المقدمة.
الشهادات
CNSMT متخصصة في البحث والتطوير وتصنيع أنظمة تحميل وتفريغ PCB الأوتوماتيكية بالكامل لخطوط إنتاج SMT. تتميز معداتنا الذكية التي يتم التحكم فيها بواسطة PLC بالتشغيل المستقر والنقل الدقيق للوحة لتقليل تكاليف العمالة بشكل كبير. بفضل الجودة الموثوقة والأسعار التنافسية، تخدم أجهزتنا مصنعي الإلكترونيات في جميع أنحاء العالم. نحن نقدم إرشادات كاملة لاختيار ما قبل البيع، والتشغيل في الموقع، وصيانة ما بعد البيع على المدى الطويل، وخدمات التخصيص غير القياسية.
