إبراز
آلة التحول الآلي لـ SMT PCB
,آلة رفع خط تجميع PCB
,معدات لتحويل ألواح الدوائر SMT
-
مكان المنشأالصين
-
اسم العلامة التجاريةCNSMT
-
إصدار الشهاداتCE-flipper machine-elevator
-
رقم الموديلHN-L450-F180
-
الحد الأدنى لكميةمجموعة واحدة من الماكينات أو الطلب المختلط مقبولة أيضًا النقل: بالسائبة أو الحاويات
-
الأسعارقابل للتفاوض
-
تفاصيل التغليفتعد صناديق التصدير القياسية وحزم الخشب الصلب القوية خيارين
-
وقت التسليم1-2 أيام عمل
-
شروط الدفعخطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون، موني جرام

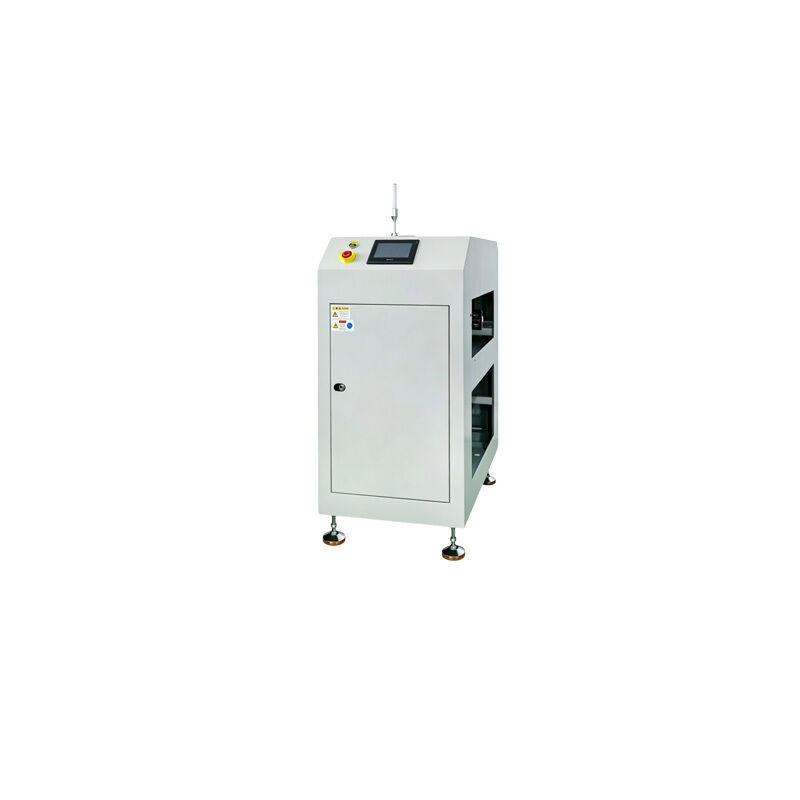

آلة الرفع الآلي للوحة الدائرة SMT / خط التجميع الآلي للوحة PCB
SMT لوحة دوائر كهربائية خط الرفع/التجميع الأوتوماتيكي PCB آلة التقليب الأوتوماتيكية
معدات أتمتة متقدمة مصممة لخطوط إنتاج SMT، مما يوفر حلول رفع وقلب PCB فعالة لعمليات التصنيع الإلكترونية.
نطاق التطبيق
- ينطبق على خط إنتاج طلاء SMT وخط إنتاج المعدات غير القياسية
الميزات الرئيسية
- PLC + شاشة تحكم تعمل باللمس مع صوت خطأ وإنذار ضوئي وعرض القائمة
- مجهزة بمنفذ إشارة الاتصال SMEMA
مجالات التطبيق
- خط إنتاج التصحيح SMT لتغذية ثنائي الفينيل متعدد الكلور ورفع وتبديل اللوحة قبل وبعد اللحام بإعادة التدفق
- مرحلة ما بعد المعالجة لثنائي الفينيل متعدد الكلور: فحص AOI، الطلاء المطابق، إدخال المكونات
- صناعة الطاقة الجديدة: تخزين الطاقة ثنائي الفينيل متعدد الكلور، وإمدادات الطاقة، وتصنيع لوحات دوائر البطارية
- خط التجميع الآلي للوحة دوائر التحكم الصناعية والأجهزة المنزلية
المواصفات الفنية
| مواصفة | مصعد أوتوماتيكي HN-L450 | آلة التقليب الأوتوماتيكية HN-F180 |
|---|---|---|
| اتجاه العمل ومساحة حافة ثنائي الفينيل متعدد الكلور | اليسار L <--> اليمين R؛ حافة عملية PCBA ≥ 5 مم | |
| ارتفاع النقل والحد الأقصى لارتفاع المكونات | 920 ± 20 مم: 100 مم فوق و 90 مم تحت سطح السلسلة | |
| سرعة النقل | 2-5 م/دقيقة | 8-13 م/دقيقة |
| محرك النقل وطريقة تعديل السعة | محرك متدرج، عرض مسار قابل للتعديل كهربائيًا، عرض تعديل السعة 50-460 مم | |
| نوع محرك الأقراص | محرك + سلسلة مدفوعة الرفع | محرك + حزام متزامن مدفوع التقليب |
| السكتة الدماغية المعدات | ارتفاع الرفع 450 ملم | الوجه 180 درجة |
| الأبعاد الشاملة | الطول 640 * العرض 1000 * الارتفاع 1350 (مم) | الطول 640 * العرض 1100 * الارتفاع 1350 (مم) |
| معدات ضغط الهواء وإمدادات الطاقة | ≥0.4Mpa، AC220V 50-60 هرتز | |
| إجمالي استهلاك الطاقة ووزن المعدات | 0.8 كيلو واط تقريبًا. 180 كجم | |
| وضع التحكم ومنفذ الاتصال | PLC + شاشة تعمل باللمس، منفذ إشارة الاتصالات SMEMA | |
مصنعنا متخصص في توريد المصاعد الأوتوماتيكية PCB، معدات رفع لوحات الدائرة الكهربائية، مصاعد التحميل والتفريغ SMT، بالإضافة إلى آلات التقليب الأوتوماتيكية PCB، آلات تقليب لوحات الدوائر الكهربائية، ومعدات التقليب SMT. نحن المعدات المساعدة للأتمتة الأساسية التي تدعم خطوط تجميع SMT.
تم تصميم آلة التقليب الأوتوماتيكية PCB خصيصًا لعملية إنتاج لوحات الدوائر، وهي مناسبة لمختلف لوحات دوائر PCB التقليدية وغير القياسية، وتستخدم على نطاق واسع في SMT الإلكترونية، والاختبار، والتجميع، والطلاء وغيرها من العمليات.
تعمل معدات الرفع PCB بسلاسة ولديها ارتفاع رفع قابل للتعديل، والذي يمكنه إكمال أعمال نقل المواد بكفاءة على خط إنتاج SMT، والربط الفعال لعمليات الإنتاج المختلفة، ومنع تصادم اللوحة وتلفها. يمكن لمعدات التقليب SMT الداعمة إكمال تحويل التقليب للوحات الدوائر بسرعة، وتلبية احتياجات الإنتاج لتركيب السطح على الوجهين والفحص على الوجهين، وتحسين مستوى التشغيل الآلي لخط الإنتاج بشكل كبير.
المعدات بأكملها سهلة التشغيل، ومتوافقة للغاية، ولها معدل فشل منخفض. وهو يدعم الالتحام بخطوط التجميع الآلية ويمكن تخصيصه بنماذج غير قياسية حسب الحاجة. تتميز المعدات بفعالية عالية من حيث التكلفة وجودة مستقرة وتحظى بشعبية في الأسواق المحلية والأجنبية. وفي الوقت نفسه، فهي مجهزة بخدمة ما بعد البيع الشاملة، وتوفير التثبيت والتصحيح والدعم الفني لمساعدة الشركات على تقليل التكاليف وزيادة الكفاءة.
احتياطات للاستخدام
يجب أن يتم تأريض الجهاز وفقًا للتوافق وأن يعمل بالجهد المقدر. يُحظر تمامًا التحميل الزائد والرفع القسري والقلب. يمنع أثناء التشغيل الوصول إلى أجزاء ناقل الحركة ولمسها. لا يُسمح للموظفين غير الفنيين بتفكيك المعلمات أو تعديلها دون الحصول على إذن. مطلوب أيضًا التنظيف والصيانة والفحص المنتظم للهواء والدوائر الكهربائية.
ضمان صيانة ما بعد البيع
ضمان كامل للماكينة، صيانة مجانية للأعطال غير البشرية. يمكن فحص الأعطال بسرعة وتوجيهها عن بعد، كما يمكن إصلاح المشكلات الصعبة في الموقع. يوفر سعر التكلفة مدى الحياة ملحقات المصنع الأصلية والدعم الفني الكامل للعملية ومعايرة المعدات وخدمات متابعة ما بعد البيع.
تعليقات العملاء واتصالات ما بعد البيع
يعمل الرافع وزعنفة PCB بسلاسة ويحسنان كفاءة الإنتاج مع معدل فشل منخفض. يستجيب ما بعد البيع بسرعة للتوجيه والخدمة في الموقع. الجودة الموثوقة والدعم المدروس يكسبان نسبة عالية من رضا العملاء ويكرران الطلبات.
الأسئلة المتداولة
- ما هي لوحات PCB وخطوط الإنتاج المتوافقة مع الأجهزة؟
يمكن توصيل لوحات دوائر SMT العامة، وثنائي الفينيل متعدد الكلور للطاقة الجديدة، ولوحات دوائر التحكم الصناعية بخطوط تجميع SMT القياسية، ودعم التركيبات والنماذج المخصصة غير القياسية، والتكيف مع إنتاج لوحات متعددة المواصفات. - ماذا علي أن أفعل إذا كانت المعدات عالقة، ولم يكن الرفع/القلب سلسًا؟
أولاً، قم بإيقاف تشغيل الماكينة وقطع الطاقة للتحقق من التحميل الزائد للوحة، وتراكم الغبار والتشويش في أجزاء النقل، وإعدادات المعلمات غير الصحيحة. يمكن توجيه الأخطاء البسيطة عن بعد لتصحيح الأخطاء، ويمكن ترتيب المشكلات المعقدة ليأتي المهندسون ويفحصونها. - هل يمكن للجهاز ضبط السرعة والارتفاع؟
دعم تنظيم السرعة، وتعديل الارتفاع، وإيقاف التشغيل في الوقت المناسب، ويمكن ضبط المعلمات من خلال شاشة تعمل باللمس واحدة، وسهلة التشغيل، وتتكيف مع إيقاع الإنتاج للعمليات المختلفة. - كيفية ضمان ضمان ما بعد البيع والاكسسوارات؟
ضمان كامل للماكينة، وصيانة مجانية واستبدال للأخطاء غير البشرية؛ توريد الملحقات الأصلية بسعر التكلفة مدى الحياة، وتوفير الدعم الفني عن بعد، ومعايرة المعدات، والخدمات الاستشارية للصيانة المنتظمة.
شهادة
CNSMT متخصصة في تصنيع الرافعات الأوتوماتيكية وآلات الدوران SMT PCB. معدات متينة ومستقرة تناسب عمليات SMT والفحص والطلاء. يتم بيع المنتجات الفعالة من حيث التكلفة بشكل جيد على مستوى العالم. نحن نقدم خدمة ما بعد البيع الكاملة، بما في ذلك التشغيل والتدريب والصيانة، ونحظى بثقة واسعة من الشركات المصنعة للإلكترونيات في جميع أنحاء العالم.
