إبراز
آلة طلاء SMT عالية الدقة
,آلة طلاء ألواح كاملة لـ SMT
,آلة طلاء خط SMT مع ضمان
-
مكان المنشأالصين
-
اسم العلامة التجاريةCNSMT
-
إصدار الشهاداتCE- Precision Coating
-
رقم الموديلHN-الرؤية1
-
الحد الأدنى لكميةمجموعة واحدة من الماكينات أو الطلب المختلط مقبولة أيضًا النقل: بالسائبة أو الحاويات
-
الأسعارقابل للتفاوض
-
تفاصيل التغليفتعد صناديق التصدير القياسية وحزم الخشب الصلب القوية خيارين
-
وقت التسليم1-2 أيام عمل
-
شروط الدفعخطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون، موني جرام

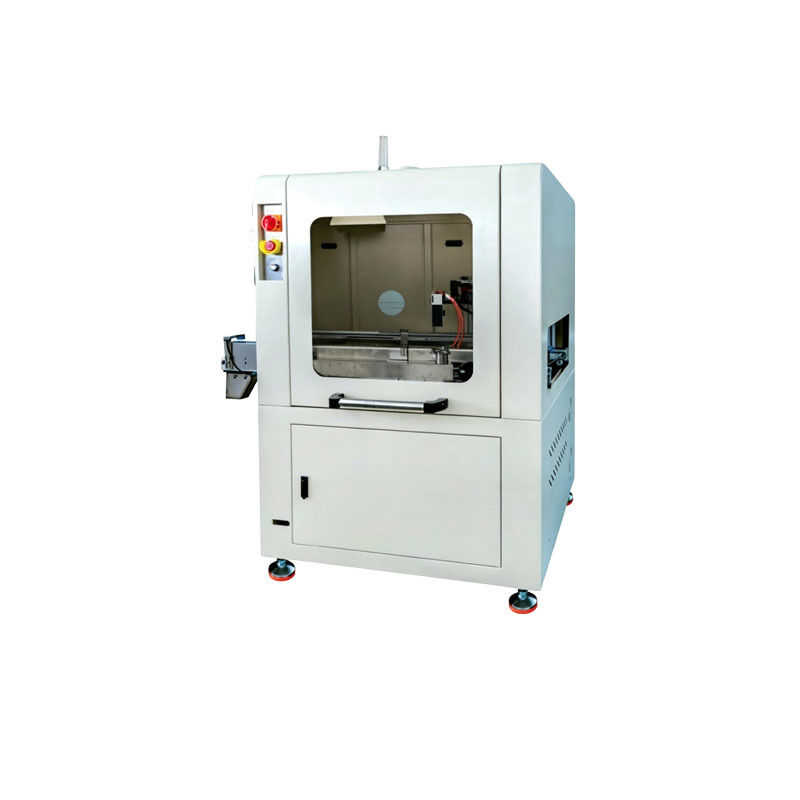

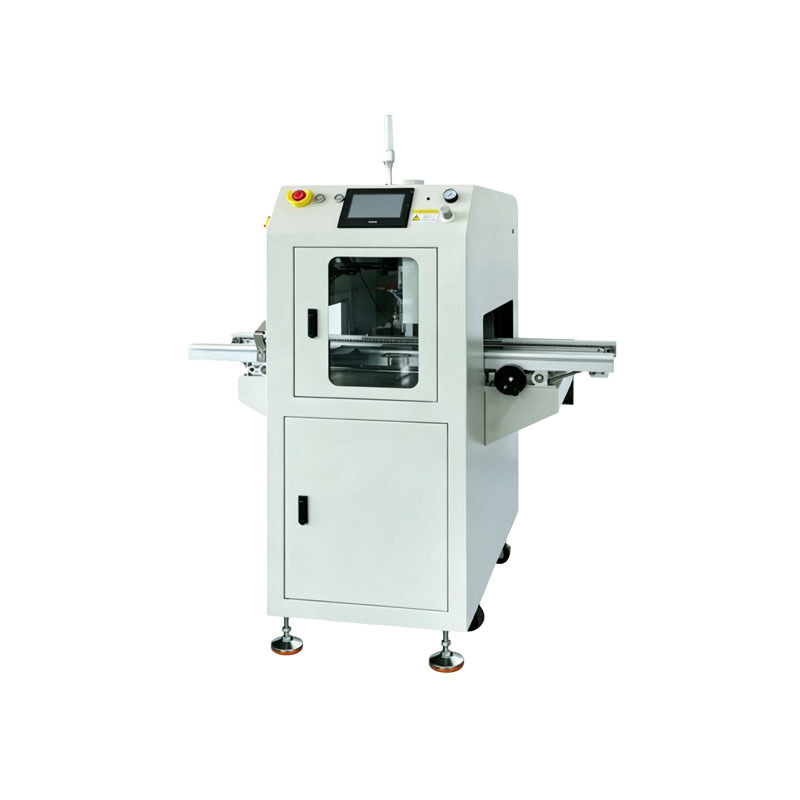

آلة طلاء اللوحات بأكملها عالية الدقة
آلة طلاء اللوحة بأكملها عالية الدقة
نطاق التطبيق
مناسبة لتطبيقات الطلاء متعددة الصناعات بما في ذلك:
- رش سطح اللحام على أسطح المكونات بالكامل
- رش مساحة كبيرة من الألواح متعددة الألواح
- رش سطح اللحام لشرائط إضاءة النبات
- شاشات LED ذات الملعب الكبير
ميزات جهاز V1/V1S
- صمام تنظيم الضغط عالي الدقة لضبط ضغط الهواء الدقيق
- مسار نقل المواد النموذجي المفتوح مع سلسلة خاصة من الفولاذ المقاوم للصدأ وشرائط مقاومة للتآكل لإطالة العمر الافتراضي
- آليات نقل مزدوجة لضبط سعة المسار لضمان الاستقرار على المدى الطويل
- الزجاج الأمامي عند مدخل/مخرج السكك الحديدية مع منافذ عادم مستقلة لتحسين بيئة ورشة العمل
- إنذار صوتي وخفيف للخطأ مع واجهة عرض قائمة سهلة الاستخدام
وظائف اختيارية
الكشف الذكي عن سعة الطلاء، والتنظيف التلقائي للصمامات، والتنظيف التلقائي للسلسلة (متوفر فقط لـ Vision1S)
المواصفات الفنية
| أنواع | مشروع | HN-الرؤية1 | HN-Vision1S |
|---|---|---|---|
| معلمات الطلاء | حركة المحور Y والحد الأقصى لارتفاع المكون | ص = 420 مم؛ 70 ملم فوق و 70 ملم تحت سطح السلسلة | |
| مساحة حافة ثنائي الفينيل متعدد الكلور وعرض طلاء واحد | حافة عملية PCBA ≥ 5 مم: 2-30 مم (انحلال صغير، انحلال كبير) | ||
| وضع محرك المحور Y | محرك متدرج + وحدة الحزام | محرك سيرفو + وحدة الحزام | |
| أقصى سرعة تشغيل للمحور Y | 600 مم / ثانية | ||
| نظام الناقل | اتجاه العمل | يسار L - يمين R (قياسي)، (يمين R - يسار L اختياري) | |
| نقل الارتفاع وسرعة النقل | 920 ± 20 مم؛ 2-13 م/دقيقة | ||
| محرك النقل وطريقة تعديل السعة | محرك سرعة قابل للتعديل، شاشة رقمية للسرعة؛ التعديل اليدوي لعرض المسار وعرض تعديل السعة 50-460 مم | ||
| نظام تكوين صمام الرش | ترتيب الصمام | تكوين 1 صمام الرش | |
| تفتيت تعديل ضغط الهواء | صمام تنظيم الضغط الدقيق + عداد ميكانيكي رقمي | ||
| نظام التغذية | مجهزة بدلو إمداد بالغراء بالضغط سعة 10 لتر ودلو تنظيف من الفولاذ المقاوم للصدأ سعة 2 لتر | ||
| متطلبات موقع المعدات | أبعاد | الطول 1060 * العرض 930 * الارتفاع 1700 (مم) | الطول 1060 * العرض 1000 * الارتفاع 1700 (مم) |
| وزن المعدات | تقريبا. 320 كجم | تقريبا. 480 كجم | |
| ضغط هواء المعدات | ≥0.4Mpa | ||
| متطلبات حجم الهواء العادم | 900m²/h، قطر مخرج العادم 100mm | 900 م² / ساعة، قطر مخرج العادم 150 مم * 1 | |
| قوة الجهاز وإجمالي استهلاك الطاقة | تيار متردد 220 فولت، 50-60 هرتز، 1.2 كيلو وات | ||
| طريقة التحكم | PLC + شاشة تعمل باللمس | ||
نظرة عامة على آلة طلاء اللوحة الكاملة لثنائي الفينيل متعدد الكلور
إن آلة طلاء اللوحة الكاملة PCB عبارة عن معدات معالجة أوتوماتيكية ثلاثية المقاومة مصممة خصيصًا لتوفير الحماية الشاملة للوحات الدوائر الكهربائية. تُعرف أيضًا باسم معدات طلاء اللوحة الكاملة للوحة الدائرة الكهربائية أو آلة رش اللوحة الكاملة PCB، فهي تستخدم على نطاق واسع في إنتاج حماية الدفعات للتصنيع الإلكتروني SMT، التحكم الصناعي، الطاقة الجديدة، وصناعات الأجهزة المنزلية.
يحل هذا الجهاز الذكي محل عمليات الطلاء والنقع اليدوية التقليدية، مما يوفر رشًا كاملاً للوحات دوائر PCB بالكامل. إنه يزيل قيود الرش المحلي ويحقق طلاءًا موحدًا لأسطح الألواح وأسطح المكونات وفجوات الدبوس في جميع الاتجاهات.
تكنولوجيا الطلاء الدقيق
بالإعتماد على أنظمة التحكم بالرش ذات الدقة العالية، فإن المعدات تضبط بدقة كمية الغراء، سرعة الرش، وتأثيرات الانحلال. وهذا يضمن سماكة موحدة للطلاء مع التخلص من مشاكل الطلاء المفقود، وتراكم الغراء، والسماكة غير المتساوية.
يوفر الفيلم الواقي الكثيف والمستقر الناتج عن ثلاثة مقاومة للرطوبة والعزل والوقاية من التآكل ومقاومة الضباب الملحي والحماية من الشيخوخة، مما يحسن بشكل كبير من استقرار المنتج الإلكتروني وعمره الافتراضي.
توافق المواد والأتمتة
مع القدرة على التكيف القوية، فإن المعدات متوافقة مع العديد من الطلاءات التقليدية المقاومة للثلاثية بما في ذلك الأكريليك، البولي يوريثين، والسيليكون. إنه يلبي احتياجات الرش لطلاءات اللزوجة المختلفة ومتطلبات الحماية لكل من لوحات الدوائر العادية والدقيقة.
من خلال دعم العمليات المجمعة المستمرة بمستويات أتمتة عالية، فإنه يلغي الطلاء المتكرر اليدوي، مما يحسن كفاءة الإنتاج بشكل كبير مع تقليل تكاليف العمالة وخسائر الطلاء.
المزايا التشغيلية
تتميز آلة طلاء اللوحة الكاملة PCB بالتشغيل المستقر، التحكم البسيط، الصيانة المريحة، والشمولية القوية. يمكن أن تتكامل مع خطوط الإنتاج الآلية أو تعمل بشكل مستقل كآلة واحدة، مما يجعلها مثالية لكل من مصانع المعالجة الصغيرة وشركات التصنيع الإلكترونية الكبيرة التي تعمل على ترقية تكنولوجيا حماية لوحات الدوائر الخاصة بها.

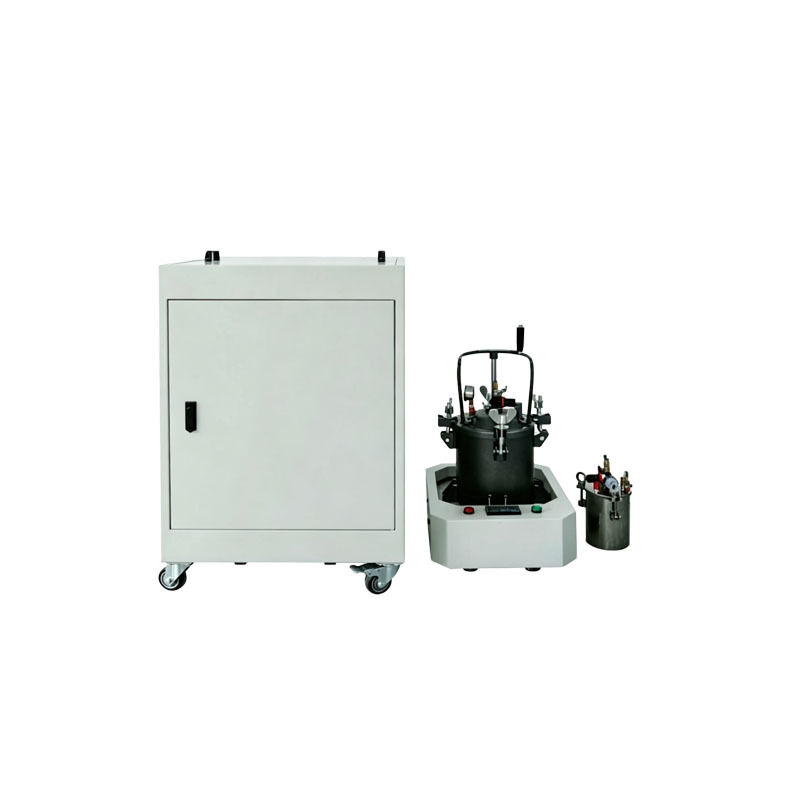

خزانة النقل ونظام مراقبة إمدادات الغراء

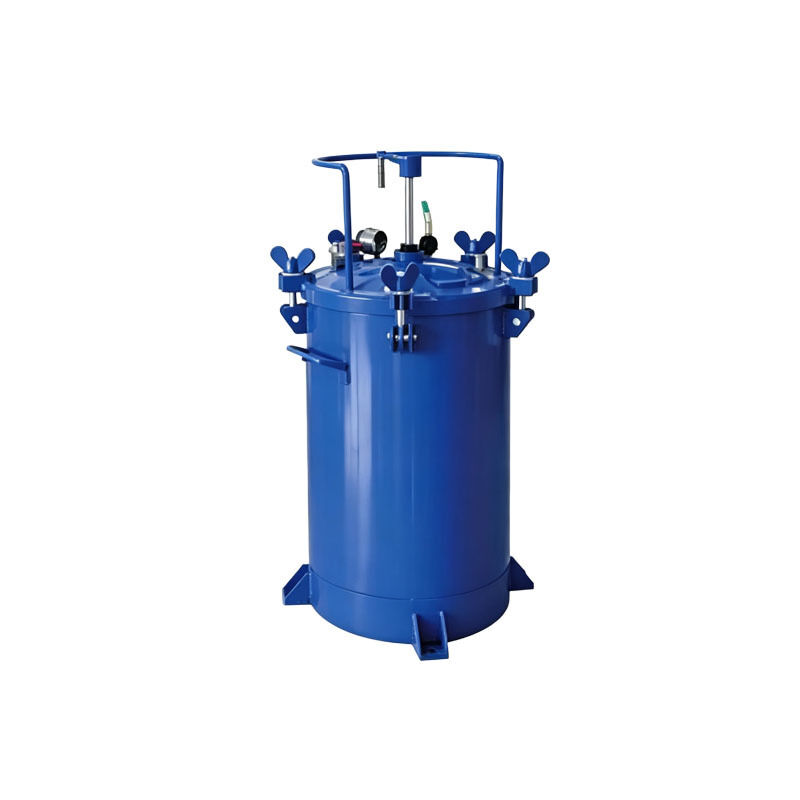

نظام توريد الغراء
