مولد النيتروجين عالي النقاء SMT
,فرن إنحسر مولد النيتروجين 99.999%
,آلة مولد النيتروجين خط SMT
-
قدرة النيتروجين5 ~ 40 نيوتن متر 3 / ساعة
-
نقاء النيتروجين95%~99.999%
-
ضغط النيتروجين0.5 ~ 0.8Mpa (زيادة الضغط العالي)
-
نقطة الندى النيتروجين≥-40 درجة مئوية (الضغط الجوي)
-
التحكم في إمدادات الطاقة0.2kW 220V 50Hz
-
مكان المنشأالصين
-
اسم العلامة التجاريةCNSMT
-
إصدار الشهاداتCE-Nitrogen Generator
-
رقم الموديلHN4010/4020
-
الحد الأدنى لكميةمجموعة واحدة من الماكينات أو الطلب المختلط مقبولة أيضًا النقل: بالسائبة أو الحاويات
-
الأسعارقابل للتفاوض
-
تفاصيل التغليفتعد صناديق التصدير القياسية وحزم الخشب الصلب القوية خيارين
-
وقت التسليم1-2 أيام عمل
-
شروط الدفعخطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون، موني جرام

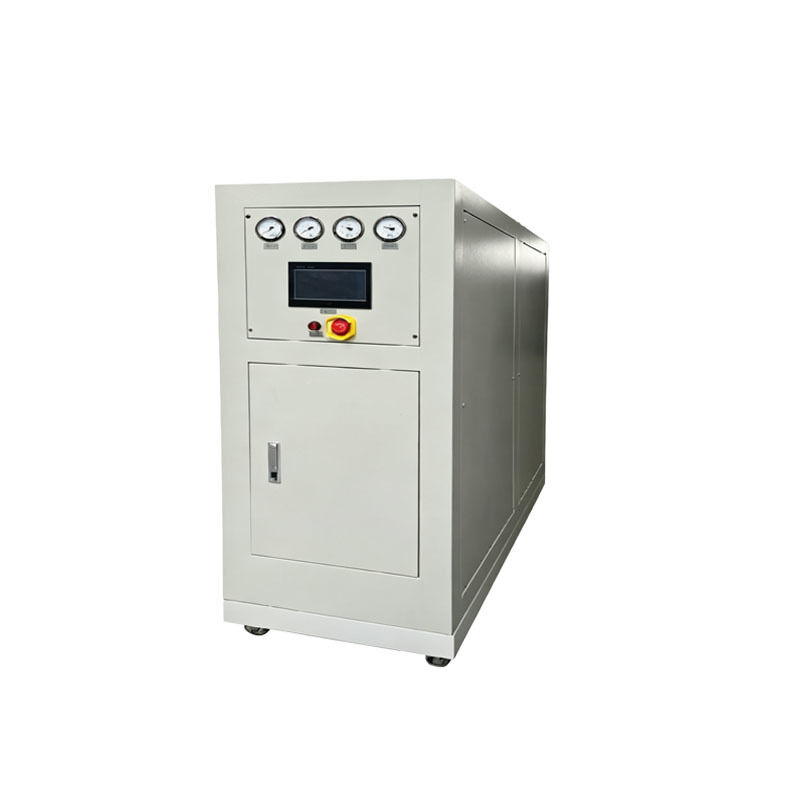

99.999٪ مولد النيتروجين عالي النقاء لفرن SMT
99.999٪ مولد النيتروجين عالي النقاء لفرن SMT
نظام توليد النيتروجين المتقدم مصمم خصيصًا لتطبيقات فرن SMT reflow ، يوفر النيتروجين عالي النقاء لتحقيق أداء تحرير متفوق.
الخصائص الرئيسية
- سهولة التثبيت والتشغيل مع انخفاض تكاليف التشغيل
- تكنولوجيا ملء براءة اختراع تضمن تكثيف الجرثومة الجزيئية وطول عمر الخدمة
- كفاءة الامتصاص العالية تحسن أداء المنتج مع تقليل استهلاك الطاقة
- تسمح الهيكل المتكامل للوحدات بتعديل القدرة بمرونة، مما يقلل من تكاليف المشتريات
- اتصال إشارة RS485 للتوافق القوي والقدرة على التكيف
- تحكم التطبيقات المتنقلة للعمل على/إيقاف التشغيل ومراقبة المعلمات في الوقت الحقيقي
- الاتصالات عبر الإنترنت عبر الاتصالات عن بعد عبر الإنترنت عبر TCP +
- الصمامات والأجهزة القياسية الوطنية تضمن جودة مستقرة وموثوقة
- يمكن أن تعمل وحدات متعددة بالتوازي مع قدرة احتياطي N + 1
المواصفات التقنية
| النموذج | قدرة الإنتاج | نقاء النيتروجين | الأبعاد L*W*H (ملم) | مدخل الهواء | منفذ الغاز | الوزن (كيلوغرام) | إمدادات الطاقة |
|---|---|---|---|---|---|---|---|
| HN4010 | 10Nm3/h | ≥ 99.99٪ | 1300*950*1850 | G1/2" | G1/2" | 500 | AC220V/0.2KW |
| HN4020 | 20Nm3/h | ≥ 99.99٪ | 1400*950*1850 | G1" | G1/2" | 600 | AC220V/0.2KW |
| HN4030 | 30Nm3/h | ≥ 99.99٪ | 1500*950*1850 | G1" | G1/2" | 700 | AC220V/0.2KW |
| HN4040 | 40Nm3/h | ≥ 99.99٪ | 1600*1000*2000 | G1" | G1/2" | 800 | AC220V/0.2KW |
| HN4050 | 50Nm3/h | ≥ 99.99٪ | 1600*1200*2200 | G1" | G1/4" | 1000 | AC220V/0.2KW |
| HN4060 | 60Nm3/h | ≥ 99.99٪ | 1600*1200*2200 | G1" | G1" | 1200 | AC220V/0.2KW |
| HN4080 | 80Nm3/h | ≥ 99.99٪ | 1800*1400*2500 | G1" | G1" | 1600 | AC220V/0.2KW |
| HN4100 | 100Nm3/h | ≥ 99.99٪ | 2000*1600*2600 | DN32 | G1" | 1800 | AC220V/0.2KW |
| HN4150 | 150Nm3/h | ≥ 99.99٪ | 2200*1600*2700 | DN40 | G1" | 2400 | AC220V/0.2KW |
| HN4200 | 200Nm3/h | ≥ 99.99٪ | 2300*1600*2700 | DN50 | DN40 | 3000 | AC220V/0.2KW |
| HN4250 | 250Nm3/h | ≥ 99.99٪ | 2400*1600*2700 | DN50 | DN40 | 4000 | AC220V/0.2KW |
| HN4300 | 300Nm3/h | ≥ 99.99٪ | 2500*1600*2760 | DN65 | DN40 | 5600 | AC220V/0.2KW |
| HN4400 | 400Nm3/h | ≥ 99.99٪ | 2700*1800*2900 | DN65 | DN50 | 6500 | AC220V/0.2KW |
| HN4500 | 500Nm3/h | ≥ 99.99٪ | 3200*2400*3900 | DN80 | DN65 | 7500 | AC220V/0.2KW |
| HN4600 | 600Nm3/h | ≥ 99.99٪ | 3500*2500*4000 | DN80 | DN65 | 8500 | AC220V/0.2KW |
| HN4700 | 700Nm3/h | ≥ 99.99٪ | 3500*2500*4500 | DN100 | DN80 | 9500 | AC220V/0.2KW |
| HN4800 | 800Nm3/h | ≥ 99.99٪ | 3800*2600*4500 | DN100 | DN80 | 11000 | AC220V/0.2KW |
| HN4900 | 900Nm3/h | ≥ 99.99٪ | 3800*2600*5200 | DN100 | DN80 | 12000 | AC220V/0.2KW |
| HN41000 | 1000Nm3/h | ≥ 99.99٪ | 4000*2800*5500 | DN100 | DN80 | 15000 | AC220V/0.2KW |
مجالات تطبيق مولد النيتروجين SMT
التطبيقات الرئيسية (ورشة SMT)
إعادة لحام التدفق (أكثر أهمية)
الغرض: فرن مليء بالنيتروجين مع محتوى الأكسجين خاضع للسيطرة عند 50-1000 ppm (عادة < 100 ppm).
التأثير: ينتج مفاصل لحام مشرقة كاملة ذات قابلية رطوبة قوية؛ يقلل من مفاصل الحام البارد والجسور وكرة الحام، مما يزيد من الإنتاجية بنسبة 10-30٪.مناسبة لـ BGA/QFN/0201/01005 ميكرو مكونات و لحام خال من الرصاص.
النقاء: 99.99٪ التقليدي ؛ السيارات / الطبية / الفضاء تتطلب 99.999٪ (O2 < 10 ppm).
الغرض: فرن مليء بالنيتروجين مع محتوى الأكسجين خاضع للسيطرة عند 50-1000 ppm (عادة < 100 ppm).
التأثير: ينتج مفاصل لحام مشرقة كاملة ذات قابلية رطوبة قوية؛ يقلل من مفاصل الحام البارد والجسور وكرة الحام، مما يزيد من الإنتاجية بنسبة 10-30٪.مناسبة لـ BGA/QFN/0201/01005 ميكرو مكونات و لحام خال من الرصاص.
النقاء: 99.99٪ التقليدي ؛ السيارات / الطبية / الفضاء تتطلب 99.999٪ (O2 < 10 ppm).
لحام الموجات / لحام الموجات الانتقائي
الغرض: طبقة غطاء النيتروجين فوق وعاء اللحام لقمع الأكسدة عند درجات الحرارة العالية.
التأثير: يقلل من رذاذ اللحام بنسبة 50-80٪ ، مما يقلل من تكاليف اللحام ؛ يخلق مفاصل اللحام أكثر موثوقية.
الغرض: طبقة غطاء النيتروجين فوق وعاء اللحام لقمع الأكسدة عند درجات الحرارة العالية.
التأثير: يقلل من رذاذ اللحام بنسبة 50-80٪ ، مما يقلل من تكاليف اللحام ؛ يخلق مفاصل اللحام أكثر موثوقية.
التوزيع / الطلاء / الصقيع
الغرض: حماية النتروجين من التطهير لمنع الأكسدة وامتصاص الرطوبة من الغراء / الطلاء.
التأثير: يضمن طبقات موحدة ، وارتباط قوي ، وتقوية مستقرة ، مما يعزز العزل والموثوقية.
الغرض: حماية النتروجين من التطهير لمنع الأكسدة وامتصاص الرطوبة من الغراء / الطلاء.
التأثير: يضمن طبقات موحدة ، وارتباط قوي ، وتقوية مستقرة ، مما يعزز العزل والموثوقية.
تعبئة دقة (MiniLED / رقائق)
الغرض: حماية المفاصل الحائطية الدقيقة لـ BGA / QFN / CSP / SiP.
تأثير: يحمي مفاصل اللحام الدقيقة للغاية ، مما يمنع الأكسدة ومفاصل اللحام البارد.
الغرض: حماية المفاصل الحائطية الدقيقة لـ BGA / QFN / CSP / SiP.
تأثير: يحمي مفاصل اللحام الدقيقة للغاية ، مما يمنع الأكسدة ومفاصل اللحام البارد.
مكون / تخزين و نقل PCB
الغرض: ملء النيتروجين لمنع الرطوبة والأكسدة، وخاصة بالنسبة لسطوح النحاس، وسطوح الذهب، ومكونات الدقة.
التأثير: يطيل عمر الرف ويمنع أكسدة وسادة اللحام.
الغرض: ملء النيتروجين لمنع الرطوبة والأكسدة، وخاصة بالنسبة لسطوح النحاس، وسطوح الذهب، ومكونات الدقة.
التأثير: يطيل عمر الرف ويمنع أكسدة وسادة اللحام.
التطبيقات الموسعة
أشباه الموصلات: تنظيف الوافرات، الحفر، الترسب، التسخين، التجمد، حماية التعبئة والتغليف.
بطاريات الليثيوم: تجفيف الأقطاب الكهربائية، حماية النيتروجين، منع الانفجار، بيئة خاملة.
الطاقة الكهروضوئية: قطع رقائق السيليكون، الانتشار، حماية النيتروجين PECVD.
الأجهزة / أجزاء الدقة: اللحام ، المعالجة الحرارية ، الحماية من الأكسدة.
بطاريات الليثيوم: تجفيف الأقطاب الكهربائية، حماية النيتروجين، منع الانفجار، بيئة خاملة.
الطاقة الكهروضوئية: قطع رقائق السيليكون، الانتشار، حماية النيتروجين PECVD.
الأجهزة / أجزاء الدقة: اللحام ، المعالجة الحرارية ، الحماية من الأكسدة.
المعايير الرئيسية (SMT الاستخدام الشائع)
نقاء: 99.9٪ إلى 99.99٪ (حتويات الأكسجين 10-1000 جزء في المئة)
نقطة الندى: ≤ -40 درجة مئوية (منع بخار الماء من التأثير على اللحام)
الضغط: 0.4-0.6 مبا
التدفق: مسار واحد 8 مناطق درجة حرارة 20-30 Nm3/h؛ مسار مزدوج 12 مناطق درجة حرارة 50-60 Nm3/h
نقطة الندى: ≤ -40 درجة مئوية (منع بخار الماء من التأثير على اللحام)
الضغط: 0.4-0.6 مبا
التدفق: مسار واحد 8 مناطق درجة حرارة 20-30 Nm3/h؛ مسار مزدوج 12 مناطق درجة حرارة 50-60 Nm3/h
لماذا تستخدم توليد النيتروجين في الموقع
بالمقارنة مع النيتروجين السائل / الأسطوانات: يقلل من التكلفة بنسبة 30-50٪ ، جاهز للاستخدام ، لا يوجد خطر انقطاع الإمدادات.
الاستقرار: النقاء / الضغط / نقطة الندى قابلة للسيطرة ، مناسبة لإنتاج مستمر لمدة 24 ساعة.
النظافة: تصفية متعددة المراحل ، خالية من الزيت وخالية من الماء ، تدعم العملية الخالية من الغسل.
الاستقرار: النقاء / الضغط / نقطة الندى قابلة للسيطرة ، مناسبة لإنتاج مستمر لمدة 24 ساعة.
النظافة: تصفية متعددة المراحل ، خالية من الزيت وخالية من الماء ، تدعم العملية الخالية من الغسل.
أنواع مولدات النيتروجين
مولد النيتروجين الاصطناعي لـ PSA
المبدأ: في درجة حرارة الغرفة ، يتم امتصاص الأكسجين باستخدام جرب جزئي للكربون (CMS) تحت الضغط ، ثم يتم استنزافه تحت ضغط منخفض ؛ يختلف برجين لإنتاج الغاز المستمر.
النقاء: 95-99.9995% (عادةً 99.99%/99.999% لـ SMT)
معدل التدفق: 5-5000 Nm3 / h (SMT مسار واحد 20-30 Nm3 / h ، مسار مزدوج 50-60 Nm3 / h)
المزايا: بدء سريع (3-10 دقيقة) ، نقاء قابلة للتعديل، استهلاك طاقة منخفض، حجم صغير، صيانة سهلة
العيوب: ارتفاع التكلفة للنقاء العالي للغاية (> 99.999٪)
التطبيقات: SMT إعادة التدفق / لحام الموجة ، التعبئة الإلكترونية ، أشباه الموصلات ، بطاريات الليثيوم ، الطاقة الضوئية.
النقاء: 95-99.9995% (عادةً 99.99%/99.999% لـ SMT)
معدل التدفق: 5-5000 Nm3 / h (SMT مسار واحد 20-30 Nm3 / h ، مسار مزدوج 50-60 Nm3 / h)
المزايا: بدء سريع (3-10 دقيقة) ، نقاء قابلة للتعديل، استهلاك طاقة منخفض، حجم صغير، صيانة سهلة
العيوب: ارتفاع التكلفة للنقاء العالي للغاية (> 99.999٪)
التطبيقات: SMT إعادة التدفق / لحام الموجة ، التعبئة الإلكترونية ، أشباه الموصلات ، بطاريات الليثيوم ، الطاقة الضوئية.
مولد النيتروجين بالغشاء
المبدأ: يمر الهواء المضغوط من خلال غشاء الألياف المجوفة؛ O2 / CO2 / H2O يختلط بسرعة، في حين يتم الاحتفاظ N2 وتخصيبها.
النقاء: 90%-99% (حد أقصى ≤99% ، لا يستوفي متطلبات SMT عالية النقاء)
معدل التدفق: 1-1000 Nm3/h
المزايا: جاهزة للاستخدام على الفور، أصغر حجم، خالية من الصيانة، لا أجزاء متحركة
العيوب: نقاء منخفض، محتوى الأكسجين المرتفع، غير قابلة للتعديل
التطبيقات: سيناريوهات النقاء المنخفضة ؛ غير مناسبة لحام SMT.
النقاء: 90%-99% (حد أقصى ≤99% ، لا يستوفي متطلبات SMT عالية النقاء)
معدل التدفق: 1-1000 Nm3/h
المزايا: جاهزة للاستخدام على الفور، أصغر حجم، خالية من الصيانة، لا أجزاء متحركة
العيوب: نقاء منخفض، محتوى الأكسجين المرتفع، غير قابلة للتعديل
التطبيقات: سيناريوهات النقاء المنخفضة ؛ غير مناسبة لحام SMT.
مولد النيتروجين للفصل الجوي البارد
المبدأ: ضغط الهواء وتنقيته → التسييل (-196 درجة مئوية) → التقطير الجزئي لفصل N2/O2.
النقاء: 99.999%-99.9999% (نقاء عالي للغاية)
معدل التدفق: 1000 إلى عشرات الآلاف من Nm3 / h (تدفق كبير للغاية)
المزايا: أعلى نقاء، أكبر تدفق، يمكن أن تنتج النيتروجين السائل
عيوب: استثمارات عالية، وجود كبير، بدء بطيء (≥24 ساعة) ، استهلاك الطاقة العالي
التطبيقات: البتروكيماويات على نطاق واسع، المعادن، الفضاء؛ نادرا ما تستخدم في SMT.
النقاء: 99.999%-99.9999% (نقاء عالي للغاية)
معدل التدفق: 1000 إلى عشرات الآلاف من Nm3 / h (تدفق كبير للغاية)
المزايا: أعلى نقاء، أكبر تدفق، يمكن أن تنتج النيتروجين السائل
عيوب: استثمارات عالية، وجود كبير، بدء بطيء (≥24 ساعة) ، استهلاك الطاقة العالي
التطبيقات: البتروكيماويات على نطاق واسع، المعادن، الفضاء؛ نادرا ما تستخدم في SMT.
اختيار معدات ورشة عمل SMT
المفضل: مولد النيتروجين PSA (النقاء 99.99٪ / 99.999٪ ، التدفق متطابق ، منخفض التكلفة ، سهلة الصيانة)
لا يوصى به: فصل الغشاء (نقاء غير كاف)
لا يوصى به: الكريوجينيك (استثمار كبير / استهلاك طاقة)
لا يوصى به: فصل الغشاء (نقاء غير كاف)
لا يوصى به: الكريوجينيك (استثمار كبير / استهلاك طاقة)
أسئلة شائعة عن مولد النيتروجين
1ما هي نقاء النيتروجين المطلوبة لإنتاج SMT؟
اللحام العام: 99.99%؛ السيارات، الطبية، والتغليف عالي الدقة: 99.999%.
اللحام العام: 99.99%؛ السيارات، الطبية، والتغليف عالي الدقة: 99.999%.
2لماذا يحتاج لحام الحماية من النيتروجين؟
يمنع الأكسدة عند درجة حرارة عالية، ويقلل من بقايا اللحام والمفاصل المعيبة، ويحسن جودة اللحام ومستوى إنتاج المنتج.
يمنع الأكسدة عند درجة حرارة عالية، ويقلل من بقايا اللحام والمفاصل المعيبة، ويحسن جودة اللحام ومستوى إنتاج المنتج.
3ما هو مؤشر نقطة الندى القياسية؟
يتم التحكم فيها بشكل مستقر تحت -40 درجة مئوية لتجنب الرطوبة التي تؤثر على تأثير اللحام.
يتم التحكم فيها بشكل مستقر تحت -40 درجة مئوية لتجنب الرطوبة التي تؤثر على تأثير اللحام.
4نطاق ضغط العمل الطبيعي؟
0.4-0.6 مبا، تتناسب مع الطلبات اليومية للإنتاج SMT.
0.4-0.6 مبا، تتناسب مع الطلبات اليومية للإنتاج SMT.
5كم استهلاك الغاز في الساعة؟
20-30 Nm3/h لفرن 8 مناطق واحد المسار؛ 50-60 Nm3/h لفرن 12 مناطق مزدوج المسار.
20-30 Nm3/h لفرن 8 مناطق واحد المسار؛ 50-60 Nm3/h لفرن 12 مناطق مزدوج المسار.
6مولد في الموقع مقابل أسطوانة النيتروجين السائل؟
تخفض التجهيزات في الموقع التكلفة بنسبة 30%-50% إمدادات غاز ثابتة بدون خطر انقطاع.
تخفض التجهيزات في الموقع التكلفة بنسبة 30%-50% إمدادات غاز ثابتة بدون خطر انقطاع.
7هل يمكن أن تعمل الآلة على مدار 24 ساعة؟
نعم، الأداء المستقر يدعم التشغيل على المدى الطويل دون توقف.
نعم، الأداء المستقر يدعم التشغيل على المدى الطويل دون توقف.
8هل الغاز الخارجي نظيف بما فيه الكفاية؟
تصفية متعددة المراحل تحقق غاز خالي من الزيت وخالي من الماء ، مناسب لعملية لحام غير نظيفة.
تصفية متعددة المراحل تحقق غاز خالي من الزيت وخالي من الماء ، مناسب لعملية لحام غير نظيفة.
9زيادة غير طبيعية في مستوى الأكسجين؟
تحقق من فلتر مدخول الهواء واستبدل المستنشق القديم وفحص تسرب الهواء من الأنابيب
تحقق من فلتر مدخول الهواء واستبدل المستنشق القديم وفحص تسرب الهواء من الأنابيب
10نصائح صيانة يومية؟
استنزاف المياه بانتظام، واستبدال عناصر المرشحات بشكل دوري والحفاظ على التهوية جافة.
استنزاف المياه بانتظام، واستبدال عناصر المرشحات بشكل دوري والحفاظ على التهوية جافة.
وظائف مولد النيتروجين
- فصل النيتروجين المؤهل من الهواء المضغوط
- توفير حماية مضادة للاكسدة للإنتاج الصناعي
- الحفاظ على الغلاف الجوي الخامل لمنع الاحتراق والانفجار
- إمداد ضغط الهواء المستقر ومخرجات الغاز المستمرة
- إزالة الرطوبة والزيت والشوائب من الهواء
- دعم العمل المستمر لفترة طويلة
- تلبية متطلبات النقاء المختلفة لعملية الإنتاج
- حماية قطع العمل وتحسين إنتاج المنتج
ملاحظات العملية
- الحفاظ على بيئة التشغيل جافة وخالية من الغبار وتهوية جيدة
- تحقق من ضغط الهواء وتصريف المياه بانتظام
- استبدال عناصر المرشحات في الموعد المحدد لضمان نظافة الغاز
- مراقبة نقاء النيتروجين والضغط ونقطة الندى في الوقت الحقيقي
- تجنب التشغيل والإيقاف المتكرر
- فحص الأنابيب والصمامات بشكل دوري لتسرب الهواء
- لا تعديل المعلمات الداخلية تعسفيا
- أوقف تشغيل على الفور بمجرد حدوث ضوضاء غير طبيعية أو خطأ
- إجراء صيانة روتينية لتمديد عمر الخدمة
- الحفاظ على إمدادات الطاقة المستقرة أثناء التشغيل
الأخطاء الشائعة
- نقاء النيتروجين غير المحدد، محتوى الأكسجين المفرط
- ضغط الهواء غير الطبيعي ومخرج الغاز غير الكافي
- الحجم المفرط للرطوبة والزيت في الغاز
- تعطيل وتسرب الهواء من صمامات التبديل
- شيخوخة وتعطيل عناصر المرشحات والجرس الجزيئي للكربون
- الضوضاء والاهتزاز غير الطبيعية أثناء التشغيل
- فشل كهربائي، بيانات مستشعرات غير دقيقة
- تسرب الهواء من خط الأنابيب والإنذار عن ارتفاع درجة الحرارة
خدمة ما بعد البيع
- التدريب المهني على موقع التثبيت والتشغيل والتشغيل
- الضمان طويل الأجل والدعم الفني مدى الحياة
- الاستجابة السريعة لمعالجة الأخطاء وإصلاح الأخطاء
- الزيارة المنتظمة للعودة وإرشادات الصيانة الروتينية
- إمدادات كافية من قطع الغيار والمستهلكات الأصلية
أداء التكلفة
- إنتاج الغاز في الموقع يقلل من تكلفة التشغيل بشكل كبير مقارنة مع النيتروجين المعبأة في الزجاجات والنيتروجين السائل
- استهلاك طاقة منخفض ، أقل نفايات الطاقة في التشغيل الطويل الأجل
- قطع أساسية دائمة ، معدل فشل منخفض ونفقات صيانة أقل
- الهيكل المدمج يوفر مساحة ورشة العمل
- جودة الغاز المستقرة تحسن من إنتاج المنتج والفائدة الاقتصادية
معلومات الاتصال
الهاتف: +8613537875415
بريد إلكتروني: ليزي@smtlinemachine.com
العنوان: منطقة شينتيان الصناعية، باوان، مدينة شينشن، الصين
بريد إلكتروني: ليزي@smtlinemachine.com
العنوان: منطقة شينتيان الصناعية، باوان، مدينة شينشن، الصين
منتجات ذات صله
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
