إبراز
معدات تنقية النيتروجين HCH التلقائية بالكامل
,آلة تنقية النيتروجين SMT
,نظام تلقائي لتنقية النيتروجين
-
نقاء99.999٪
-
محتوى O2≥5 جزء في المليون
-
محتوى ثاني أكسيد الكربون≥5 جزء في المليون
-
نقطة الندى≥-60 درجة مئوية
-
التحكم في إمدادات الطاقة0.2kW 220V 50Hz
-
مكان المنشأالصين
-
اسم العلامة التجاريةCNSMT
-
إصدار الشهاداتCE- Nitrogen purification
-
رقم الموديلHN-4080
-
الحد الأدنى لكميةمجموعة واحدة من الماكينات أو الطلب المختلط مقبولة أيضًا النقل: بالسائبة أو الحاويات
-
الأسعارقابل للتفاوض
-
تفاصيل التغليفتعد صناديق التصدير القياسية وحزم الخشب الصلب القوية خيارين
-
وقت التسليم1-2 أيام عمل
-
شروط الدفعخطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون، موني جرام

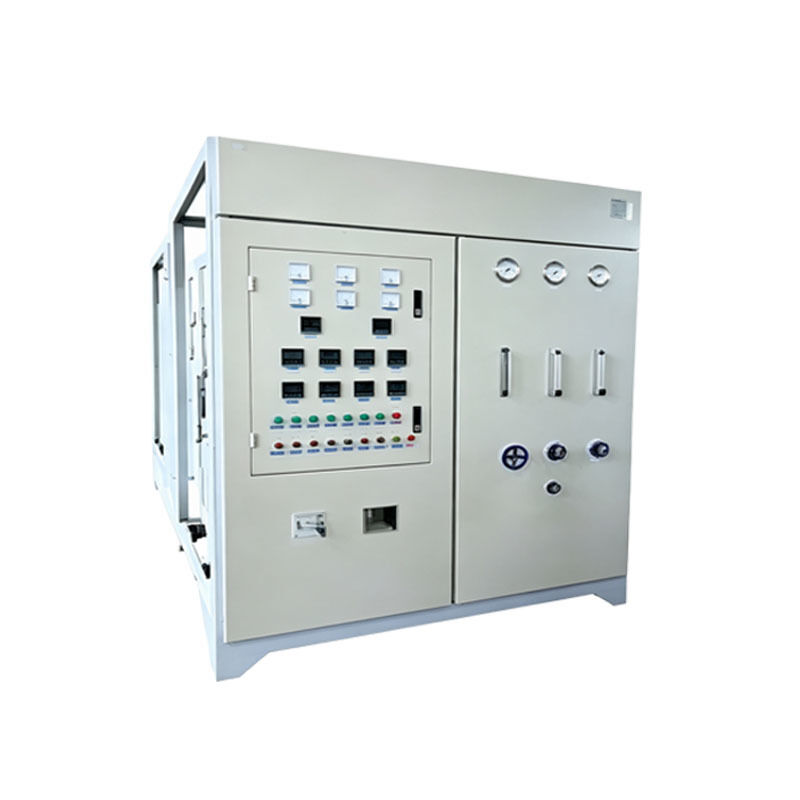

معدات تنقية النيتروجين ذاتية التشغيل بالكامل من نوع HCH
معدات تنقية النيتروجين الأوتوماتيكية بالكامل من نوع HCH
تستخدم معدات تنقية النيتروجين الأوتوماتيكية بالكامل من نوع HCH تكنولوجيا الامتزاز المتقدمة لإزالة الأكسجين والماء والشوائب من غاز النيتروجين. بدءًا من النيتروجين بنسبة نقاء 99.9% كمادة خام، يستخدم النظام الكربون والمحفزات المتخصصة لتحقيق نتائج تنقية فائقة.
مبدأ العمل
تستخدم معدات تنقية النيتروجين من نوع HCH مزيجًا متطورًا من عمليات إزالة الأكسجين الحفزية بالهدرجة وعمليات التجفيف العميق للمنخل الجزيئي، المصممة خصيصًا لتطبيقات اللحام بإعادة التدفق SMT. يدخل النيتروجين العادي إلى النظام ويتم خلطه بدقة مع كميات ضئيلة من الهيدروجين قبل توجيهه إلى برج التفاعل التحفيزي. تحت تأثير المحفزات المتخصصة، يتفاعل الأكسجين المتبقي في النيتروجين مع الهيدروجين لتكوين الماء، مما يكمل عملية إزالة الأكسجين بشكل فعال.
بعد إزالة الأكسجين، يخضع الغاز للتكثيف الأولي لإزالة محتوى الماء ثم ينتقل إلى نظام تجفيف الغربال الجزيئي لإزالة بخار الماء المتبقي والشوائب البسيطة بشكل عميق. يتميز الغربال الجزيئي بنظام تجديد تلقائي قادر على التشغيل الدوري المستمر، مما يضمن أداء المعدات دون انقطاع على مدار 24 ساعة.
بعد الانتهاء من عملية التنقية الشاملة، يقوم النظام بإنتاج غاز النيتروجين عالي النقاء ونقطة الندى المنخفضة. تلبي جميع معلمات الإخراج المتطلبات الصارمة للتطبيقات الخالية من الأكسجين لحام إنحسر SMT، مما يمنع بشكل فعال أكسدة لوحة PCB ويضمن جودة لحام فائقة.
مقدمة المعدات
تمثل معدات تنقية النيتروجين من نوع HCH حلاً متطورًا لتنقية الغاز تم تطويره خصيصًا لصناعة اللحام الإلكتروني الدقيق. باعتباره جهازًا رئيسيًا لتنقية النيتروجين الخاص بـ SMT، فإنه يعمل كمعدات دعم أساسية لأنظمة اللحام بإعادة التدفق، ويتكيف بشكل مثالي مع مختلف خطوط إنتاج اللحام بإعادة التدفق الخالية من الرصاص. يعالج هذا النظام بشكل فعال المشكلات الشائعة المتمثلة في عدم كفاية نقاء إمدادات الغاز والمحتوى الزائد من الماء والأكسجين في مولدات النيتروجين القياسية، مما يوفر نيتروجين وقائي مستقر عالي النقاء لعمليات تصنيع SMT.
تستخدم معدات تنقية النيتروجين لحام إنحسر SMT تقنيات إزالة الأكسجين التحفيزية الناضجة وتقنيات التنقية العميقة للتجفيف بالمنخل الجزيئي. باستخدام النيتروجين الشائع من الدرجة الصناعية كمادة خام، يقوم النظام بإزالة الأكسجين المتبقي من خلال التفاعلات التحفيزية الفعالة، تليها معالجة تجفيف الامتزاز متعددة المراحل للتخلص بعمق من بخار الماء والشوائب وملوثات الغاز النزرة. تنتج المعدات من نوع سداسي كلور حلقي الهكسان (HCH) باستمرار نيتروجين عالي النقاء بمستويات نقاء ≥ 99.999%، وتتميز بمحتوى أكسجين منخفض للغاية ونقاط ندى تصل إلى -70 درجة مئوية. يزيل هذا الأداء تمامًا مشكلات اللحام الشائعة بما في ذلك أكسدة ثنائي الفينيل متعدد الكلور، واللحام الافتراضي، والسواد، وتغيرات الألوان، مما يحسن بشكل كبير معدلات إنتاجية اللحام المثبتة على السطح.
تتميز معدات تنقية النيتروجين من نوع HCH بالتصميم المتكامل مع الهيكل المدمج، الحد الأدنى من المساحة، والتركيب المباشر، مما يجعلها مناسبة لمختلف تكوينات ورش المصانع. مجهزة بنظام تحكم ذكي أوتوماتيكي بالكامل، الآلة تحقق تعديل تلقائي لنسبة النيتروجين إلى الهيدروجين، التجديد التلقائي، ومراقبة التشغيل في الوقت الحقيقي. من خلال دعم إمدادات الغاز المستقرة والمستمرة على مدار 24 ساعة دون الحاجة إلى إشراف يدوي، يعد النظام مناسبًا بشكل مثالي لبيئات الإنتاج المستمر عالية الكثافة النموذجية لخطوط تجميع SMT.
بالمقارنة مع معدات التنقية التقليدية، يوفر نظام سداسي كلور حلقي الهكسان (HCH) فترة خدمة ممتدة للمحفز، وأداء تنقية مستقر، واستهلاك منخفض للطاقة، وإجراءات تشغيل وصيانة بسيطة، ومعدلات فشل منخفضة. تعمل هذه المزايا على تقليل تكاليف صيانة الغاز والمعدات بشكل فعال للمؤسسات. مع كفاءة التنقية الاستثنائية والأداء التشغيلي الموثوق به، فإن هذه المعدات تجد تطبيقًا واسع النطاق في معالجة تركيب السطح SMT، واللحام الإلكتروني الدقيق، وتغليف أشباه الموصلات، والمجالات ذات الصلة، حيث تعمل كمعدات دعم أساسية لتعزيز جودة وكفاءة عملية اللحام بإعادة التدفق مع استقرار مخرجات الإنتاج.
المواصفات الفنية
| نموذج | الإخراج | نقاء الأكسجين | الأبعاد (الطول*العرض*الارتفاع ملم) | مدخل الهواء | مخرج الغاز | الوزن (كجم) | مزود الطاقة |
|---|---|---|---|---|---|---|---|
| HN4010 | 10 نيوتن متر مكعب/ساعة | ≥93% | 1300*950*1850 | G1/2" | G1/2" | 500 | تيار متردد 220 فولت/0.2 كيلو وات |
| HN4020 | 20 نيوتن متر مكعب/ساعة | ≥93% | 1400*950*1850 | جي1" | G1/2" | 600 | تيار متردد 220 فولت/0.2 كيلو وات |
| HN4030 | 30 نيوتن متر مكعب/ساعة | ≥93% | 1500*950*1850 | جي1" | G1/2" | 700 | تيار متردد 220 فولت/0.2 كيلو وات |
| HN4040 | 40 نيوتن متر مكعب/ساعة | ≥93% | 1600*1000*2000 | جي1" | G1/2" | 800 | تيار متردد 220 فولت/0.2 كيلو وات |
| HN4050 | 50 نيوتن متر مكعب/ساعة | ≥93% | 1600*1200*2200 | جي1" | G1/4" | 1000 | تيار متردد 220 فولت/0.2 كيلو وات |
| HN4060 | 60 نيوتن متر مكعب/ساعة | ≥93% | 1600*1200*2200 | جي1" | جي1" | 1200 | تيار متردد 220 فولت/0.2 كيلو وات |
| HN4080 | 80 نيوتن متر مكعب/ساعة | ≥93% | 1800*1400*2500 | جي1" | جي1" | 1600 | تيار متردد 220 فولت/0.2 كيلو وات |
| HN4100 | 100 نيوتن متر مكعب/ساعة | ≥93% | 2000*1600*2600 | DN32 | جي1" | 1800 | تيار متردد 220 فولت/0.2 كيلو وات |
| HN4150 | 150 نيوتن متر مكعب/ساعة | ≥93% | 2200*1600*2700 | DN40 | جي1" | 2400 | تيار متردد 220 فولت/0.2 كيلو وات |
| HN4200 | 200 نيوتن متر مكعب/ساعة | ≥93% | 2300*1600*2700 | DN50 | DN40 | 3000 | تيار متردد 220 فولت/0.2 كيلو وات |
| HN4250 | 250 نيوتن متر مكعب/ساعة | ≥93% | 2400*1600*2700 | DN50 | DN40 | 4000 | تيار متردد 220 فولت/0.2 كيلو وات |
| HN4300 | 300 نيوتن متر مكعب/ساعة | ≥93% | 2500*1600*2760 | DN65 | DN40 | 5600 | تيار متردد 220 فولت/0.2 كيلو وات |
| HN4400 | 400 نيوتن متر مكعب/ساعة | ≥93% | 2700*1800*2900 | DN65 | DN50 | 6500 | تيار متردد 220 فولت/0.2 كيلو وات |
| HN4500 | 500 نيوتن متر مكعب/ساعة | ≥93% | 3200*2400*3900 | DN80 | DN65 | 7500 | تيار متردد 220 فولت/0.2 كيلو وات |
| HN4600 | 600 نيوتن متر مكعب/ساعة | ≥93% | 3500*2500*4000 | DN80 | DN65 | 8500 | تيار متردد 220 فولت/0.2 كيلو وات |
| HN4700 | 700 نيوتن متر مكعب/ساعة | ≥93% | 3500*2500*4500 | DN100 | DN80 | 9500 | تيار متردد 220 فولت/0.2 كيلو وات |
| HN4800 | 800 نيوتن متر مكعب/ساعة | ≥93% | 3800*2600*4500 | DN100 | DN80 | 11000 | تيار متردد 220 فولت/0.2 كيلو وات |
| HN4900 | 900 نيوتن متر مكعب/ساعة | ≥93% | 3800*2600*5200 | DN100 | DN80 | 12000 | تيار متردد 220 فولت/0.2 كيلو وات |
| HN41000 | 1000 نيوتن متر مكعب/ساعة | ≥93% | 4000*2800*5500 | DN100 | DN80 | 15000 | تيار متردد 220 فولت/0.2 كيلو وات |
احتياطات السلامة
- تحتوي معدات حماية الغاز على النيتروجين والهيدروجين. يمكن أن يسبب النيتروجين نقص الأكسجة والاختناق، في حين أن الهيدروجين قابل للاشتعال والانفجار. الحفاظ على التهوية الكافية في مناطق العمل ومنع اللهب المكشوف والتدخين منعا باتا. قم بفحص خطوط الأنابيب بانتظام للتأكد من عدم وجود تسربات ووضع علامات التحذير المناسبة من الخطر.
- العمل بشكل صارم ضمن حدود ضغط العمل المقدرة؛ عملية الضغط الزائد محظورة. فتح وإغلاق الصمامات ببطء لتجنب صدمة الضغط. يجب على الموظفين غير المصرح لهم عدم تعديل المعدات أو خطوط الأنابيب.
- تأكد من تأريض المعدات بشكل موثوق. لا تفتح صناديق التحكم الكهربائية أثناء التشغيل. قبل الصيانة، قم بفصل الطاقة وتخفيف الضغط. قم بفحص الدوائر الكهربائية بانتظام لمنع مشاكل التقادم والتسرب.
- قبل بدء التشغيل، افحص الأدوات والصمامات وصمامات الأمان كجزء من إجراءات التشغيل والصيانة اليومية. مراقبة المعلمات التشغيلية بشكل مستمر. قم بإيقاف تشغيل المعدات على الفور في حالة حدوث ضوضاء غير طبيعية أو ارتفاع درجة الحرارة أو التسرب. يجب إجراء استبدال المحفزات والمناخل الجزيئية والملحقات الأخرى مع إيقاف تشغيل الماكينة وفصل الطاقة عنها.
ضمان خدمة ما بعد البيع
- تحمل الماكينة الكاملة ضمانًا لمدة 12 شهرًا مع تغطية ضمان ممتدة للمكونات الأساسية. خلال فترة الضمان، يتم توفير الإصلاحات واستبدال الأجزاء مجانًا.
- خدمات استشارية فنية على مدار الساعة طوال أيام الأسبوع مع الاستجابة السريعة للأخطاء والصيانة في الموقع حسب الحاجة.
- التثبيت المجاني في الموقع، وتصحيح الأخطاء، والتدريب الشامل على التشغيل والصيانة.
- يتم توفير الدعم الفني مدى الحياة بعد انتهاء الضمان، مع توريد قطع الغيار الأصلية على المدى الطويل.
ملاحظات العملاء والتواصل بعد البيع
ويشيد العملاء بشدة بجهاز تنقية النيتروجين سداسي كلور حلقي الهكسان (HCH) من أجل نقاء ثابت ومعدل فشل منخفض. تستجيب خدمة ما بعد البيع لدينا بسرعة لحل مشاكل التثبيت والمشاكل الفنية. المنتجات الموثوقة والخدمة اليقظة تفوز بمراجعات جيدة وطلبات متكررة.
شهادة
CNSMT متخصصة في معدات تنقية النيتروجين من نوع HCH. تتميز بدقة التنقية العالية والتشغيل المستقر، ويتم تطبيقها على نطاق واسع في الإلكترونيات والمعالجة الحرارية وغيرها من الصناعات. منتجاتنا الموثوقة تباع بشكل جيد في جميع أنحاء العالم وبأسعار معقولة، مما يقلل بشكل فعال من نفقات الغاز للعملاء. نحن نقدم خدمات ما بعد البيع الكاملة بما في ذلك التركيب والتشغيل والتوجيه الفني والصيانة مع الاستجابة الفعالة. الاستفسارات والأوامر من جميع العملاء هي موضع ترحيب بحرارة.
