جهاز Scienscope X-RAY 3D AXI 8000,آلة خط SMT أوتوماتيكية بالكامل,نظام فحص الأشعة السينية ثلاثي الأبعاد AXI
,fully automatic SMT line machine
,3D AXI X-RAY inspection system
-
مكان المنشأالصين
-
اسم العلامة التجاريةScienscope
-
إصدار الشهاداتCE
-
رقم الموديلX-RAY 3D AXI 8000 أوتوماتيكي بالكامل
-
الحد الأدنى لكمية1 مجموعة من الآلة أو الطلب المختلط مقبول أيضًا
-
الأسعارقابل للتفاوض
-
تفاصيل التغليفتعد صناديق التصدير القياسية وحزم الخشب الصلب القوية خيارين
-
وقت التسليم5-8 أيام عمل
-
شروط الدفعL / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام

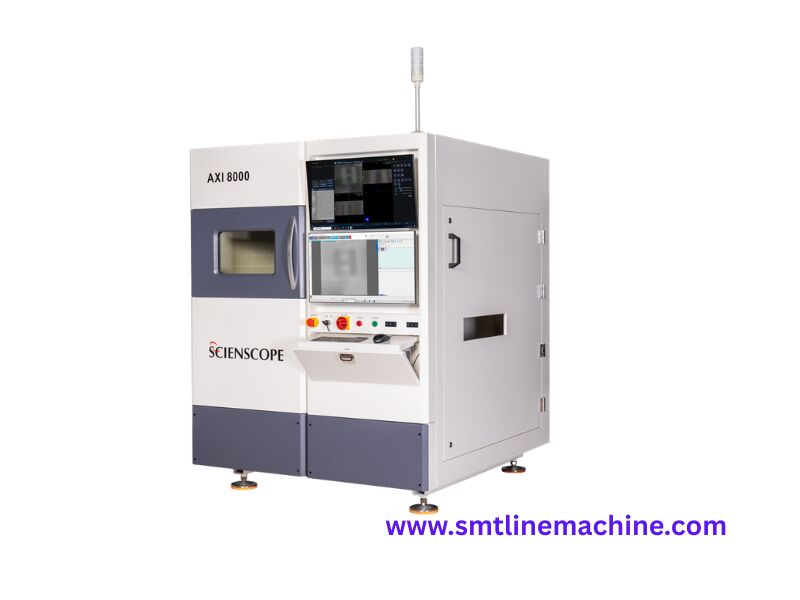

Scienscope X-RAY 3D AXI 8000 أوتوماتيكي بالكامل عالي الجودة

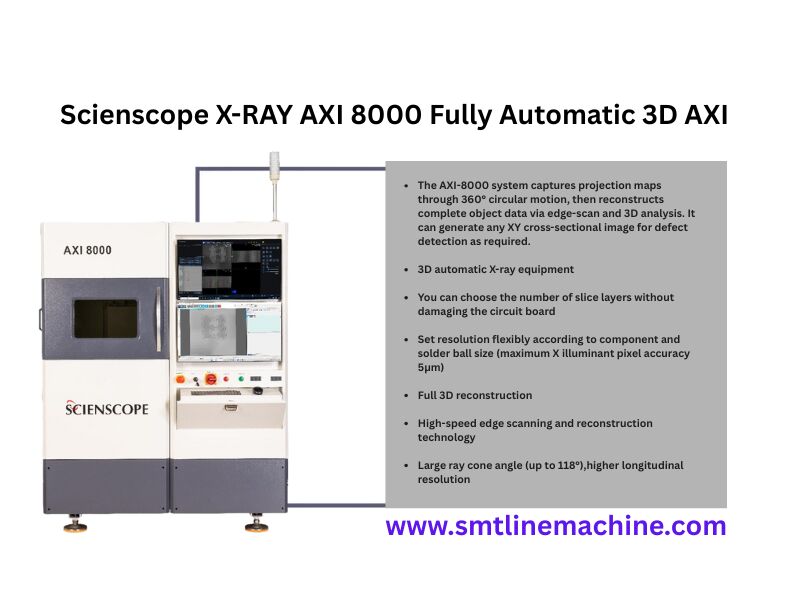

إن Scienscope X-RAY 3D AXI 8000 Fully Automatic هو نظام فحص بالأشعة السينية ثلاثي الأبعاد مؤتمت بالكامل يستخدم تقنية CT (التصوير المقطعي المحوسب) المتطورة. يوفر هذا الماسح الضوئي المتقدم رؤية كاملة بزاوية 360 درجة داخل مكوناتك الإلكترونية دون الحاجة إلى التفكيك.

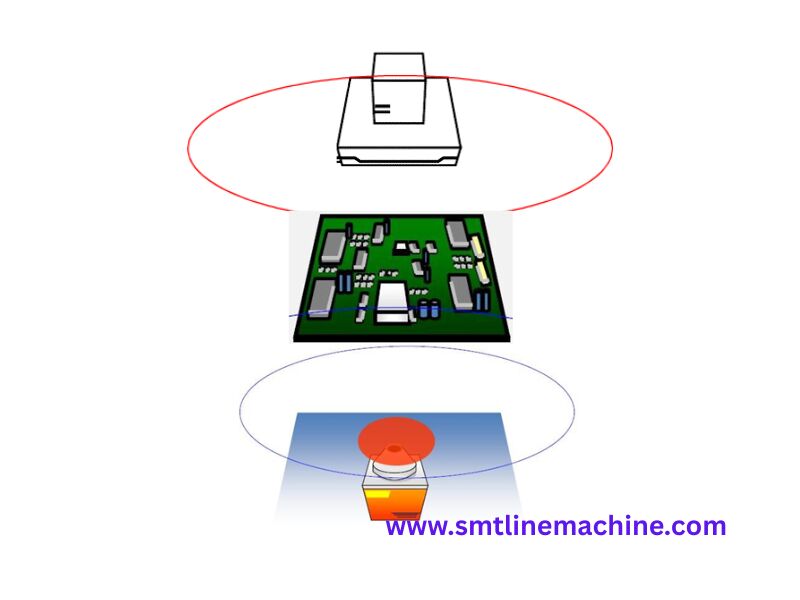

يلتقط النظام تعيينات الإسقاط عن طريق التدوير حول الكائن في دائرة كاملة، ثم يستخدم تقنيات مسح الحواف والتحليل ثلاثي الأبعاد لإعادة بناء جميع البيانات المجمعة. يؤدي هذا إلى إنشاء نسخة رقمية ثلاثية الأبعاد تسمح بفحص الهياكل الداخلية من أي منظور لتحديد حتى أصغر العيوب.
يمثل الفحص الآلي بالأشعة السينية ثلاثي الأبعاد (AXI) نهجًا متطورًا في تصنيع الإلكترونيات، وهو مصمم لتقديم تقييمات شاملة للوحات الدوائر المطبوعة (PCBs). على عكس طرق الأشعة السينية التقليدية ثنائية الأبعاد، تستفيد تقنية 3D AXI من التصوير المقطعي المحوسب (CT) لإنتاج تصورات تفصيلية ثلاثية الأبعاد للتركيب الداخلي للمكونات الإلكترونية ووصلات اللحام. تحدد هذه التقنية المتطورة العيوب التي لا يمكن اكتشافها عبر الأشعة السينية ثنائية الأبعاد، بما في ذلك الفراغات والمحاذاة الخاطئة وتطبيق اللحام غير المناسب.
| فئة المعلمة | مواصفة | تفاصيل |
|---|---|---|
| X مضيئة | جهد أنبوب الضوء، التيار | 130 كيلو فولت 300uA |
| الحد الأقصى للإنتاج | 39 واط | |
| الحزب الديمقراطي الشعبي | نسبة القرار | 50um |
| معدل الإطار | 1x1 9 إطارًا في الثانية، 2x2 18 إطارًا في الثانية | |
| حجم البكسل | 2340x2882 | |
| كاميرا سي سي دي | بكسل | 2.3 ميجابكسل |
| وظيفة | مسح الباركود | |
| معلمات الأشعة المقطعية | نسبة القرار | 5um |
| عدد الإسقاطات | 32,64,120 | |
| زاوية التصوير | 60 درجة، 90 درجة | |
| الحد الأقصى لعدد الطبقات | غير محدود (موصى به <300) | |
| معلمات الاختبار | ارتفاع التغذية | 85 ملم في الأعلى، 20 ملم في الأسفل |
| اتجاه التسليم | اليسار في الداخل، الحق في الخروج | |
| حجم ثنائي الفينيل متعدد الكلور | 100x50-400x400 | |
| سمك لوحة الدائرة | ≥0.5 مم | |
| ارتفاع مكونات كائن الاختبار | 85 ملم في الأعلى، 20 ملم في الأسفل | |
| وزن الكائن | ≥5 كجم | |
| حجم مجال الرؤية | 58 × 70 ملم (دقة 25 ميكرومتر)، 11 × 14 ملم (دقة 5 ميكرومتر) | |
| تصحيح انحناء اللوحة | تصحيح الأجهزة | |
| أمان | إشعاع | 1 ميكروسيفرت/ساعة |
| تشابك السلامة | متاح | |
| المتطلبات البيئية | درجة حرارة العمل | 0-40 درجة مئوية |
| رطوبة العمل | 40%-60% | |
| العمل إمدادات الطاقة | 220 فولت | |
| القدرة الإجمالية | 2 كيلو واط | |
| متطلبات الضغط | 0.4-0.6 ميجا باسكال | |
| متطلبات سعة التحميل | 1.5 طن/㎡ | |
| مظهر الجهاز | مقاس | 1625 مم * 1465 مم * 1905 مم |
| وزن | 2.5 طن |
- كشف الخلل على نطاق واسع:يحدد مجموعة واسعة من العيوب بما في ذلك مشكلات سلامة وصلة اللحام، وإزاحة المكونات، والجيوب الهوائية، والدوائر الكهربائية القصيرة المخفية.
- تصوير عالي الدقة:يستخدم كاميرات الأشعة السينية المتقدمة والخوارزميات المتطورة لتأمين الصور التفصيلية للحصول على رؤى مهمة حول البنية الداخلية لثنائي الفينيل متعدد الكلور ومتانتها.
- تبسيط الكفاءة وسهولة الاستخدام:مجهزة بواجهات بديهية وبرامج سهلة الاستخدام للتشغيل المباشر ودورات الفحص السريعة لتعزيز إنتاجية الإنتاج.
- المعايرة الآلية:يتميز بالضبط التلقائي لمعلمات الفحص لاستيعاب تغييرات الإنتاج، وتقليل خسائر الإعداد وعمليات إعادة المعايرة اليدوية.
- تحليل كامل للأشعة السينية ثلاثية الأبعاد:يقدم إعادة بناء ثلاثية الأبعاد كاملة لإجراء تقييم شامل.
- التقييم غير الجراحي:يسمح بفحص لوحات الدوائر دون التسبب في ضرر.
- اختيار طبقة قابلة للتكيف:يسمح باختيار الطبقات اللازمة للفحص.
- قرار قابل للتخصيص:يتيح تعديل الدقة بناءً على أبعاد المكونات وكرات اللحام، مما يضمن الدقة.
- مسح الحافة المتسارع:يتضمن تقنيات المسح السريع وإعادة الإعمار.
- زاوية مخروط راي واسعة:يوفر دقة طولية فائقة لتحسين الفحص.

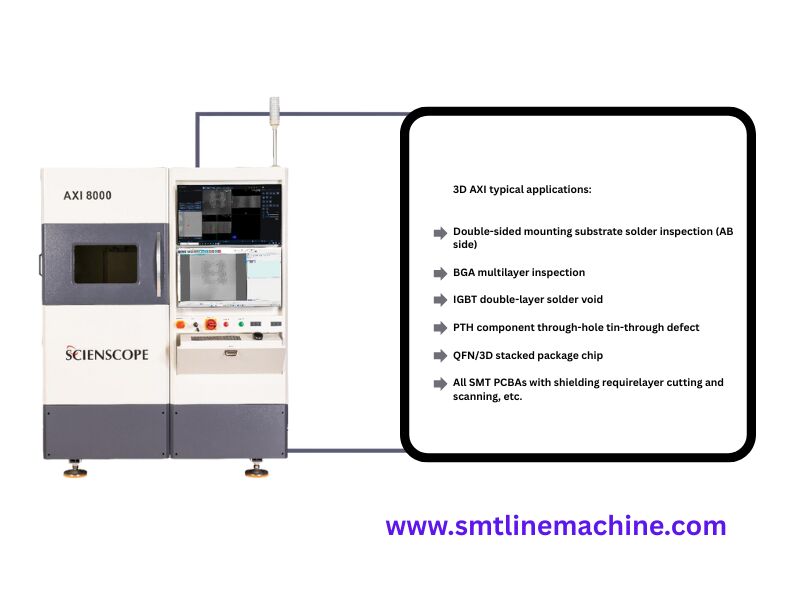

- فحص تقنية التركيب السطحي (SMT) ومكونات الفتحات:يضمن جودة وصلات اللحام ودقة وضع المكونات في كل من SMT والتجمعات عبر الفتحات.
- فحص مصفوفات الشبكة الكروية (BGAs) وموصلات الضغط المناسب:يكتشف الأخطاء في وصلات لحام BGA ويتحقق من سلامة توصيلات الضغط.

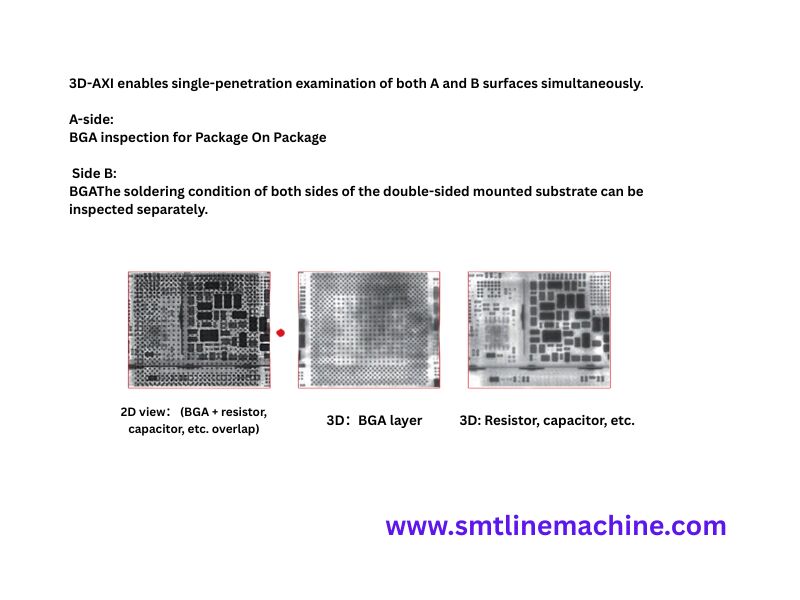

- تحليل ثنائي الفينيل متعدد الكلور على الوجهين:يقوم بتقييم كلا الوجهين لمركبات ثنائي الفينيل متعدد الكلور على الوجهين لضمان معايير الجودة الموحدة.
- التصوير المقطعي المحوسب (CT):يستخدم الأشعة السينية لإنشاء صور مقطعية مجمعة في تمثيلات ثلاثية الأبعاد.
- كاميرات الأشعة السينية عالية الوضوح:التقاط صور معقدة للهياكل الداخلية للأجزاء الإلكترونية.
- التعرف الآلي على الشذوذ (AAR):يستخدم خوارزميات برمجية لتحديد العيوب تلقائيًا من خلال تحليل الصور.
- المراقبة والإدارة في الوقت الحقيقي:تمكن المشغلين من الإشراف على عمليات التفتيش وتنفيذ التعديلات كما هو مطلوب.
- تعزيز ضمان الجودة:يحدد العيوب في وقت مبكر من الإنتاج، ويمنع تداول المنتجات المعيبة.
- الإنتاجية المتضخمة:أتمتة سير عمل الفحص، مما يقلل من العمل اليدوي ويسرع سرعات الإنتاج.
- الفوائد الاقتصادية:يقلل من النفايات واحتياجات إعادة العمل من خلال اكتشاف العيوب قبل أن تتفاقم.
- زيادة الاعتمادية:يؤكد أن السلع الإلكترونية تلتزم بأعلى معايير الجودة والموثوقية.
لا غنى عن أنظمة Scienscope X-RAY AXI 8000 3D AXI لدعم جودة المنتجات الإلكترونية وموثوقيتها. ومن خلال توفير صور شاملة ثلاثية الأبعاد للهياكل الداخلية، تمكن هذه الأنظمة الشركات المصنعة من الكشف عن العيوب التي قد تمر دون أن يلاحظها أحد.
