آلة فحص الأشعة السينية SMT,جهاز مشاهدة الأشعة السينية X2100,آلة الأشعة السينية SCIENSCOPE مع الضمان
,X2100 X-ray viewer
,SCIENSCOPE X-ray machine with warranty
-
مكان المنشأالصين
-
اسم العلامة التجاريةSCIENSCOPE X-RAY
-
إصدار الشهاداتCE
-
رقم الموديلعرض X2100
-
الحد الأدنى لكمية1 مجموعة من الآلة أو الطلب المختلط مقبول أيضًا
-
الأسعارقابل للتفاوض
-
تفاصيل التغليفتعد صناديق التصدير القياسية وحزم الخشب الصلب القوية خيارين
-
وقت التسليم5-8 أيام عمل
-
شروط الدفعخطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون، موني جرام

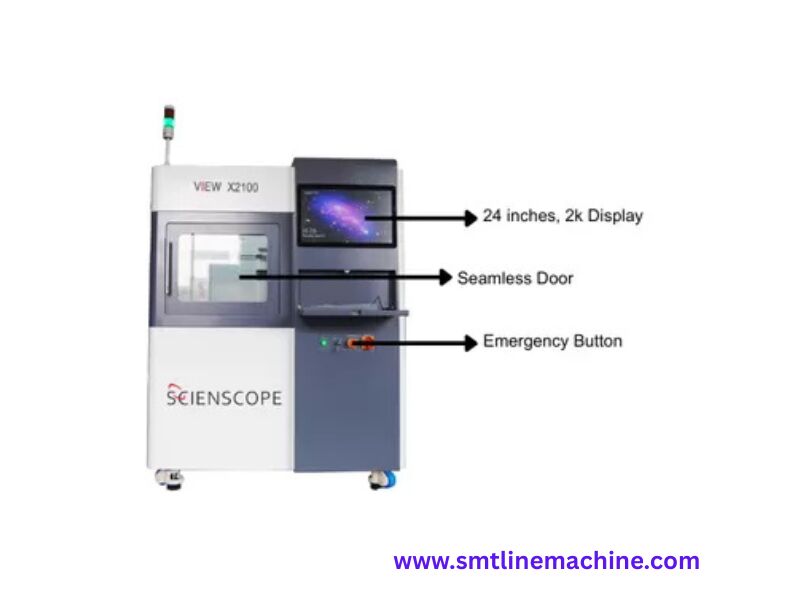

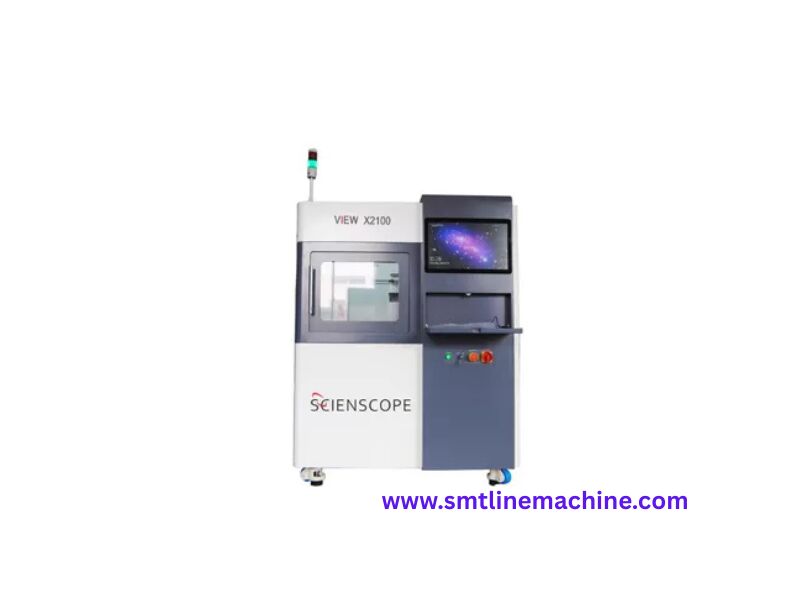

X2100 SCIENSCOPE منظر الأشعة السينية - الطاولة تدور
SCIENSCOPE X-RAY VIEW X2100 (مشاهدة الأشعة السينية)
جهاز SCIENSCOPE X-RAY VIEW X2100 الطاولة التلقائية تدور 2.5DX RAY بمثابة العين التي ترى كل شيء في تصنيع الإلكترونيات، وضمان الكمال المطلق لكل مكون إلكتروني منتج.هذا النظام المتطور للتفتيش بالأشعة السينية يستخدم
المواصفات التقنية
| آلة كاملة | ||
|---|---|---|
| النموذج | عرض X2100 | |
| الوزن | 1550 كجم | |
| الحجم | 1510x1530x1870 ((ملم) | |
| إمدادات الطاقة | AC110-220V VAC50-60HZ | |
| إمدادات الهواء | ليس مطلوبا | |
| الطاقة الإجمالية | 1.5 كيلوواط | |
| نظام الأشعة السينية | ||
| الجهد الحد الأقصى للأنبوب | أنبوب مغلق 100 كيلو فولت | |
| زاوية الأنبوب | 80 درجة | |
| التيار الحالي للأنابيب | 0.15mA | |
| النقطة التركيزية للأنبوب | 5μm | |
| التصوير | ||
| نوع الكاميرا الرئيسية | لوحة مسطحة رقمية عالية الدقة | |
| منطقة تصوير فعالة | 146*115ملم | |
| البكسلات | 96μm | |
| دقة الكاميرا الرئيسية | 1536*1184 | |
| الوظيفة الخارجية | ||
| الرمز الشريطي | اختياري | |
| ربط نظام MES | اختياري | |
| السلامة | ||
| تحكم الوصول الآلي للسلامة | الباب لا يمكن أن تفتح في حين أن الأشعة السينية على (التحفيز المغناطيسي) | |
| معيار السلامة من الإشعاع | ≤1μsv/h | |
الخصائص الرئيسية
تم تصميم جهاز SCIENSCOPE HIGH-END X-RAY VIEW X2100 ليكون أكثر من مجرد أداة تفتيش قوية، إنه مساعد سهل الاستخدام وفعال للغاية في عمليات التصنيع الخاصة بك.
- يتعامل مع مجموعات كبيرة ومعقدة:تستوعب منتجات كبيرة تصل إلى 650x500 ملم مع صحون واسعة مصممة حتى لأكثر ألواح الدوائر تعقيدا.
- قوة اختراق لا مثيل لهامجهزة بمصدر ضوئي عالي الكثافة 100 كيلو فولت يخترق المواد الكثيفة ليكشف عن العيوب الخفية والشذوذ غير المرئية لأساليب التفتيش التقليدية.
- عملية مبسطة لأقصى قدر من الإنتاجية:يحتوي على برنامج ذكي مع إعدادات الذاكرة، وظيفة البدء بنقرة واحدة، وبرامج الكشف CNC المتطورة للحصول على الحد الأدنى من متطلبات التدريب والكفاءة القصوى.
المعلمات التقنية:
أنبوب إكس
| نوع الأنابيب | أنبوب مغلق للنقل |
| الجهد في الأنابيب ((KV) | 100 |
| الطاقة الإجمالية | 1.5كيلوواط |
| تيار الأنابيب ((μa) | 375 |
| (ماجنيفيكون) | 1000x ((تكبير النظام) |
كاشف لوحة مسطحة
| بيكسل | 1536*1184 |
| زاوية الانحناء |
65°-70° (أول 3000 آلة هي 65 درجة) |
| حجم المسرح ((ملم) | 650×500 |
| دوران 360 درجة للمرحلة | نعم |
| مسار محور X،Y،Z ((ملم) | 670x520x400 |
| نطاق الكشف ((ملم) |
650×500 (قطر اللوحة هو 500mm) |
| Qبعد إجمالي LxWxH ((ملم) | 1510x1530x1870 |
| الوزن ((كغ) | 1550 |
| نظام تشغيل | ويندوز 10 |
| إمدادات الطاقة | AC110-220V VAC50-60HZ |
| السلامة الإشعاعية | < 1μ Sv/h |

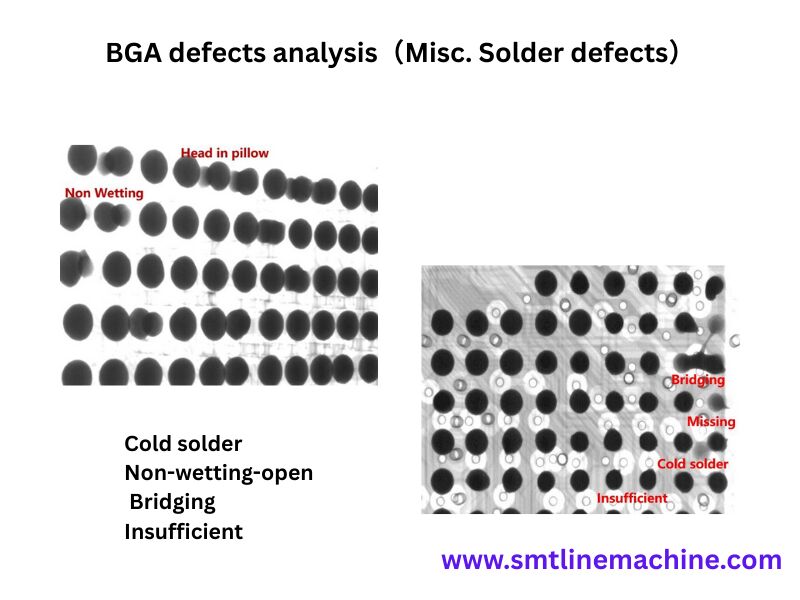

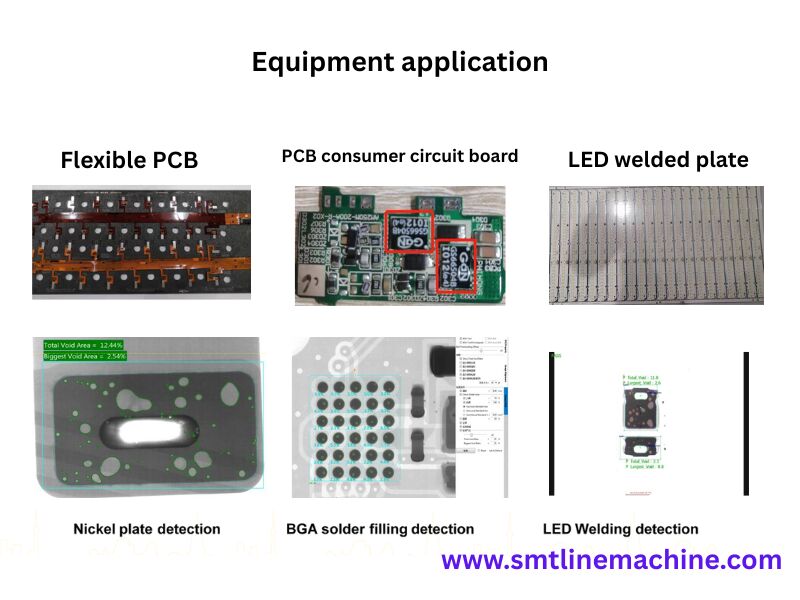

التطبيق التقني:

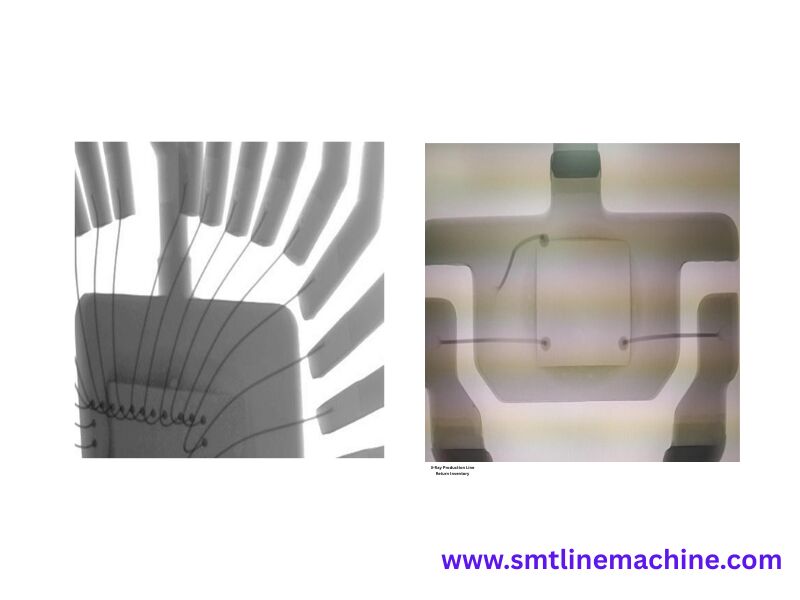

الكشف عن أسلاك الارتباط ((صور عينة)

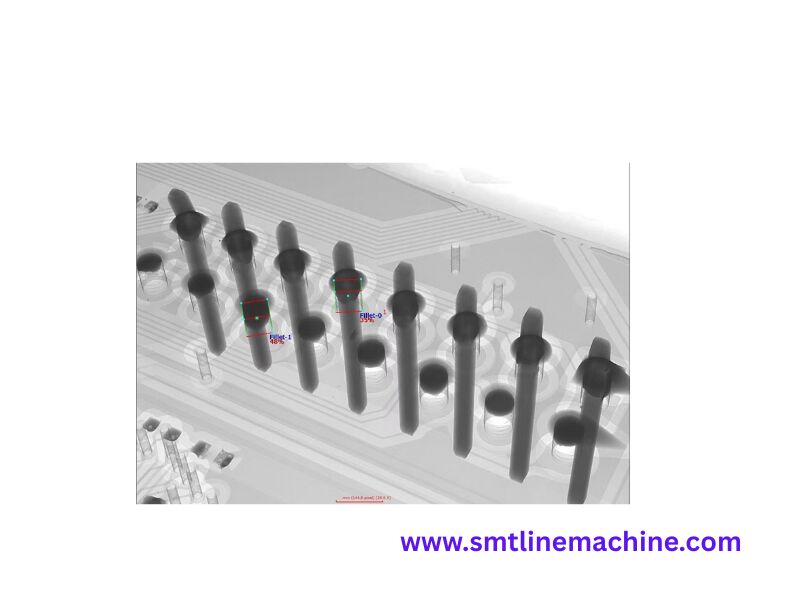

الكشف عن إزالة اللحام DIP

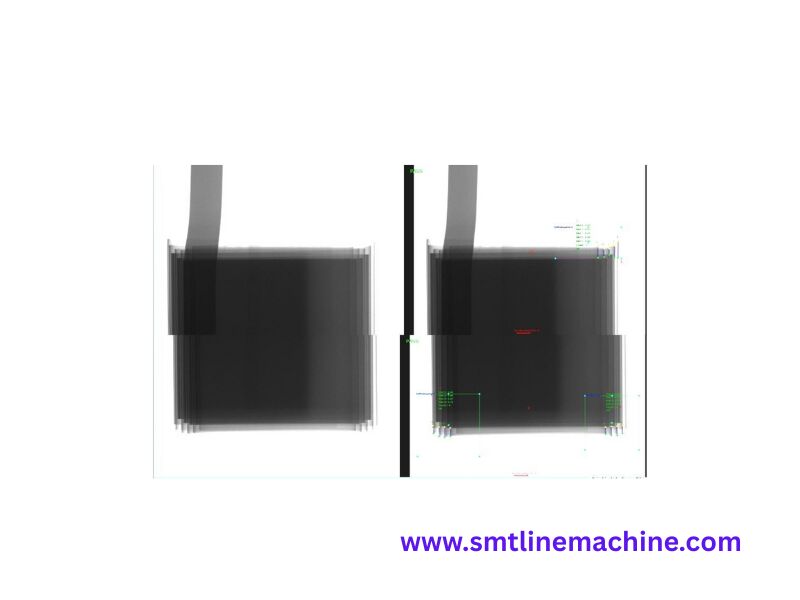

الكشف عن بطارية الليثيوم

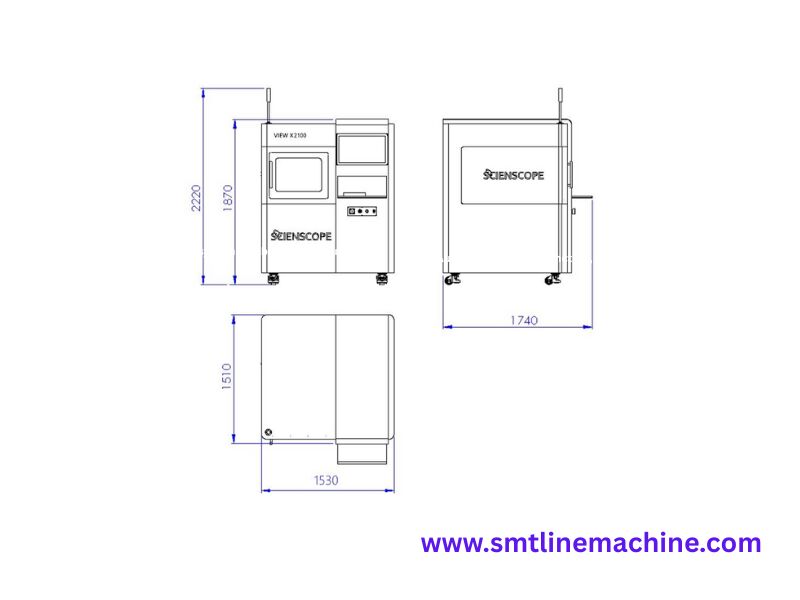

التصميم الهيكلي والأبعاد
تم تصميم جهاز SCIENSCOPE X-RAY VIEW X2100 من أجل توفير موثوقية وأداء طويل الأمد، ويتحمل بيئات التصنيع المتطلبة مع موثوقية استثنائية ومدة خدمة طويلة.تصميمها القوي ومكوناتها عالية الجودة تضمن سنوات من التشغيل الخالي من المشاكل، مما يوفر عائد أفضل على الاستثمار.
إن جهاز SCIENSCOPE X-RAY VIEW X2100 أكثر من مجرد آلة، إنه استثمار استراتيجي يمنحك القدرة على رفع مستوى عمليات مراقبة الجودة،وتقديم منتجات متفوقة باستمرار لعملائك.
عن شركتنا
شركة شينزن سي إن للتكنولوجيا المحدودة هي شركة مصنعة وموزعة وتجارة عالمية (استيراد / تصدير) تأسست في عام 2005. نحن نخدم الأسواق في جميع أنحاء أمريكا الشمالية والجنوبية وأوروبا وآسيا والشرق الأوسط ،أفريقياالعلامة التجارية لدينا توظف 100-120 شخص وتولد 3-5 مليون دولار في المبيعات السنوية، مع 70-80٪ من منتجاتنا يتم تصديرها.

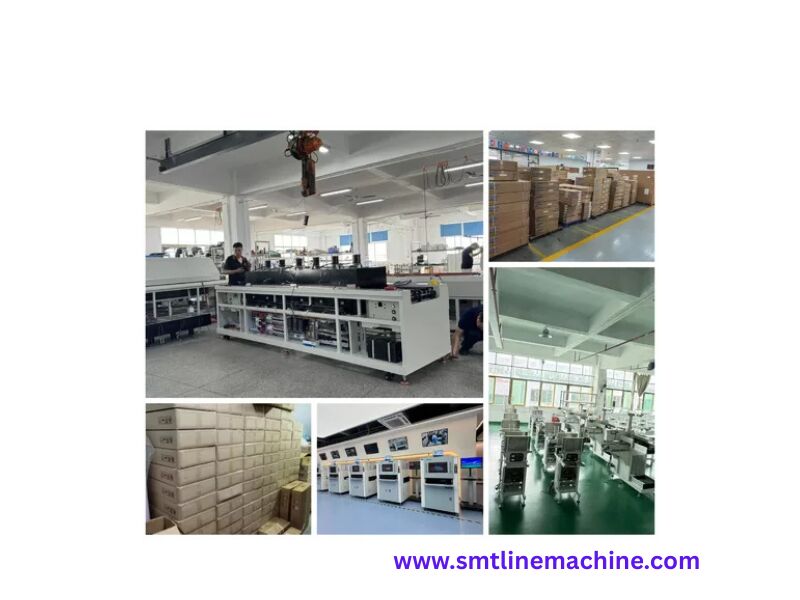

خط إنتاجنا
