آلة فحص الأشعة السينية Scienscope,منظار الأشعة السينية X2000 لخطوط SMT,جهاز أشعة سينية لتجميع SMT
,X2000 SMT line X-ray viewer
,X-ray machine for SMT assembly
-
مكان المنشأالصين
-
اسم العلامة التجاريةScienscope X-ray
-
إصدار الشهاداتCE-
-
رقم الموديلعرض الأشعة السينية X2000
-
الحد الأدنى لكمية1 مجموعة من الآلة أو الطلب المختلط مقبول أيضًا
-
الأسعارقابل للتفاوض
-
تفاصيل التغليفتعد صناديق التصدير القياسية وحزم الخشب الصلب القوية خيارين
-
وقت التسليم5-8 أيام عمل
-
شروط الدفعL / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام

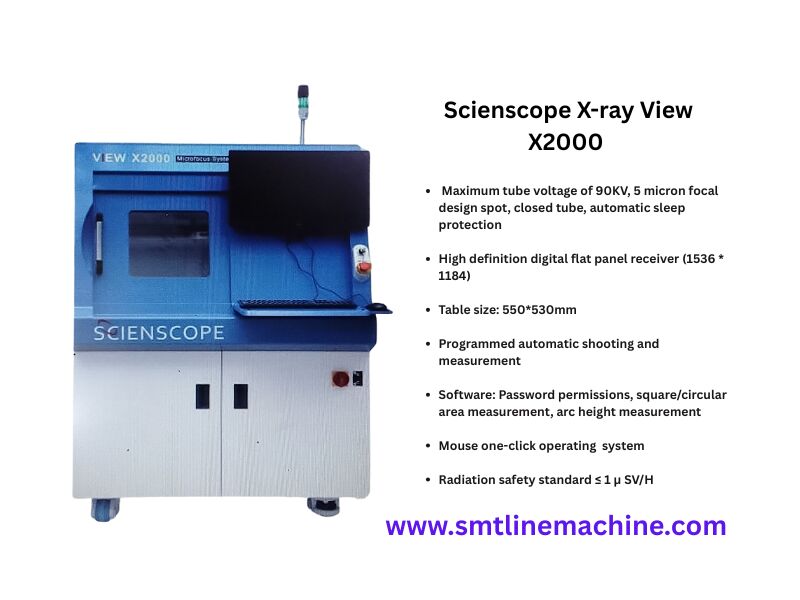

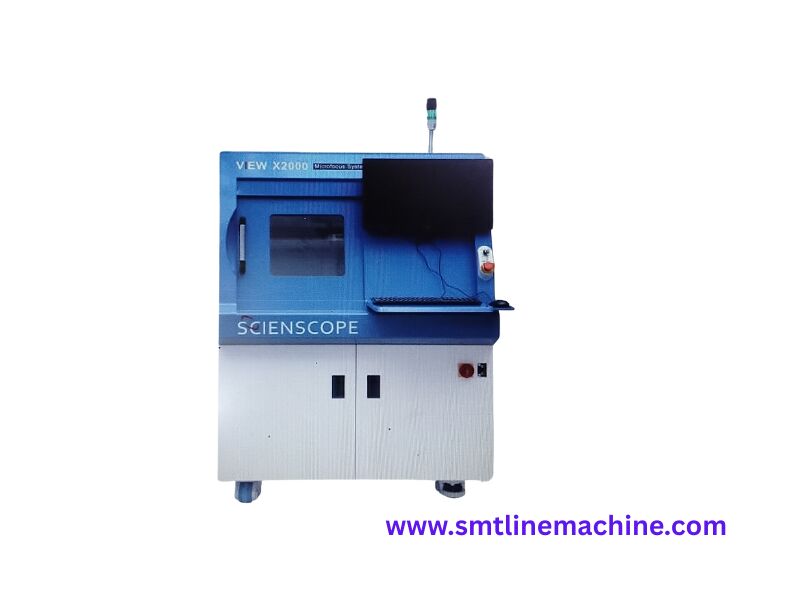

منظار الأشعة السينية Scienscope X2000 غير متصل 90 كيلو فولت
Scienscope X-ray View X2000 غير متصل
يعد نظام Scienscope الفعال من حيث التكلفة X-ray View X2000 نظامًا موثوقًا وقويًا للفحص بالأشعة السينية تم تصميمه بدقة لإجراء الفحص التفصيلي لمجموعة واسعة من المكونات، مع التركيز بشكل خاص على لوحات الدوائر المطبوعة (PCBs). يتفوق هذا النظام في المهام الحرجة مثل فحص PCB وفحص BGA، مما يوفر إمكانات متقدمة بسعر تنافسي.
يعد Scienscope X-ray View X2000 أداة لا غنى عنها للصناعات التي تتطلب أعلى مستويات الجودة والموثوقية. مع نظام الأشعة السينية هذا، يمكن للمستخدمين إجراء تحليل شامل لثنائي الفينيل متعدد الكلور وتحليل BGA، مما يتيح تحديد العيوب وتقييم جودة التجميع وضمان موثوقية المنتج دون الحاجة إلى التفكيك المدمر.
يعمل أسلوب الاختبار غير المدمر للنظام على توفير الوقت والموارد مع توفير رؤى شاملة حول البنية الداخلية للمكونات. تضمن إمكانات التصوير عالية الدقة اكتشاف أصغر العيوب، مما يمنع حالات الفشل المحتملة ويضمن الأداء الأمثل.
المواصفات الفنية
| آلة كاملة | |
|---|---|
| نموذج | فيوX2000 |
| وزن | 1100 كجم |
| مقاس | الطول 1180 * العرض 1360 * الارتفاع 1650 (مم) |
| مزود الطاقة | 50-60 هرتز/220 فولت |
| إمدادات الهواء | غير مطلوب |
| إجمالي الطاقة | 1.2 كيلو واط |
| نظام الأشعة السينية | |
| X أنبوب الجهد الأقصى | أنبوب مغلق 90 ك.ف |
| زاوية الأنبوب X | 80 درجة |
| النقطة البؤرية للأنبوب X | 5μm |
| التصوير | |
| نوع الكاميرا الرئيسية | لوحة مسطحة رقمية عالية الدقة |
| منطقة التصوير الفعالة | 146*115 مللي متر |
| بكسل | 96 ميكرومتر |
| دقة الكاميرا الرئيسية | 1536*1184 |
| الوظيفة الخارجية | |
| الباركود | خياري |
| ربط نظام MES | خياري |
| أمان | |
| التحكم في الوصول للسلامة التلقائية | لا يمكن فتح الباب عند تنشيط الأشعة السينية (الحث الكهرومغناطيسي) |
| معايير السلامة من الإشعاع | ≥1μsv/ساعة |
التطبيقات الرئيسية عبر الصناعات
- الالكترونيات:ضروري لفحص BGA عالي الدقة وفحص PCB، مما يضمن جودة التجميعات الإلكترونية من خلال فحص المكونات ومفاصل اللحام بوضوح لا مثيل له.
- تحليل المواد:قادر على فحص المواد المختلفة، بما في ذلك الألومنيوم والبلاستيك والسيراميك، لتحديد العيوب الهيكلية والمسامية وغيرها من التناقضات الداخلية التي يمكن أن تؤثر على سلامة المادة.
- الفضاء والسيارات:يضمن موثوقية المكونات الحيوية من خلال فحص صارم للأشعة السينية، مما يضمن أن الأجزاء تلبي معايير السلامة والأداء الصارمة في التطبيقات الصعبة.
- المستحضرات الصيدلانية:التحقق من اتساق المنتج واكتشاف المواد الأجنبية، مما يضمن سلامة المنتج والالتزام بالمتطلبات التنظيمية الصارمة. يساعد X2000 في الحفاظ على أعلى معايير الجودة في تصنيع الأدوية.
- كشف التزييف:يلعب دورًا حاسمًا في تحديد المكونات المزيفة، وحماية أصالة المنتج، ومنع دمج الأجزاء دون المستوى المطلوب في الأنظمة المهمة.
الميزات الرئيسية لأداء متفوق
- تصوير عالي الدقة:يجمع أنبوب الأشعة السينية ذو التركيز الدقيق (يصل إلى 90 كيلو فولت، بقعة 5 ميكرون) وكاشف لوحة مسطحة رقمي عالي الوضوح (1536 × 1184) لتقديم صور واضحة ومفصلة بشكل استثنائي، مما يسمح بتحديد العيوب وتحليلها بدقة.

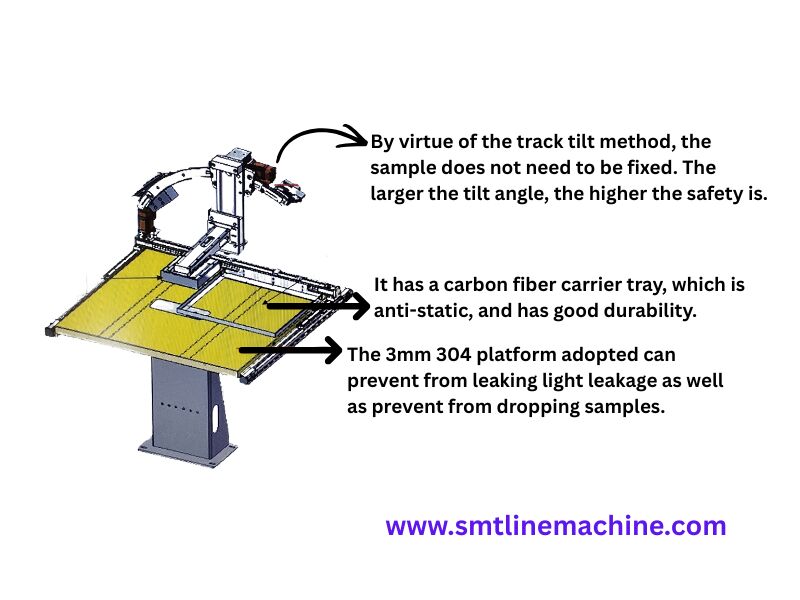

- إمالة:يوفر مناظر زاوية لتحسين الفحص للمناطق التي يصعب الوصول إليها والأشكال الهندسية المعقدة، مما يوفر فهمًا أكثر شمولاً للبنية الداخلية للمكونات.
- منطقة تفتيش كبيرة:تستوعب الطاولة الواسعة (550 مم × 530 مم) مجموعة كبيرة من أحجام العينات، مما يوفر المرونة لفحص المكونات والتجمعات المختلفة.
- برمجة:يعمل البرنامج سهل الاستخدام على تسهيل التقاط الصور وقياسها وتحليلها تلقائيًا، بما في ذلك أدوات BGA المتخصصة للكشف عن الفراغات. تعمل الواجهة البديهية على تبسيط عملية الفحص وتحسين الإنتاجية.
- أمان:يضمن الغلاف القوي احتواء الإشعاع بشكل كامل، مما يضمن سلامة المشغل مع الحفاظ على مستويات الإشعاع عند ≥ 1 μSv/H.
- عرض:توفر الشاشة مقاس 24 بوصة بدقة 2K وضوحًا محسّنًا للعرض، مما يسمح للمشغلين بفحص الصور بمزيد من التفاصيل والدقة.
- توقف الطوارئ:يتيح مفتاح التوقف في حالات الطوارئ الذي يمكن الوصول إليه بسهولة الاستجابة السريعة لأي مشكلات غير متوقعة، مما يضمن بيئة عمل آمنة.
- باب جرار:يعمل الباب المنزلق الجانبي السلس على تحسين استخدام المساحة ويساهم في توفير مساحة عمل نظيفة ومنظمة.
المزايا الرئيسية: لماذا تختار X2000؟
- التفتيش التفصيلي:يقدم صورًا عالية الدقة لتحديد العيوب بدقة، مما يضمن جودة وصلات اللحام، ووضع المكونات، والهياكل الداخلية.
- براعة:قابل للتكيف مع مجموعة واسعة من التطبيقات والصناعات، مما يجعله أحد الأصول القيمة لاحتياجات الفحص المتنوعة.
- سهل الاستخدام:يتميز بواجهة بديهية ووظائف آلية تعمل على تبسيط عملية الفحص وتقليل وقت التدريب وتحسين الكفاءة.
- فعالة من حيث التكلفة:يوفر إمكانات متقدمة للفحص بالأشعة السينية بسعر مناسب، مما يوفر قيمة استثنائية لاستثمارك.
- تحليل شامل:مجهزة بأدوات برمجية للقياس والتحليل التفصيلي، وتعزيز دقة الفحص وتوفير رؤى قيمة حول جودة المكونات.
حول المنتج
يعد Scienscope X-ray View X2000 حلاً موثوقًا وفعالًا لأي شخص يحتاج إلى تصوير وتحليل داخلي مفصل. ميزاته المتقدمة وتصميمه سهل الاستخدام تجعله أداة لا غنى عنها لمراقبة الجودة والبحث وتحليل الفشل.
معلومات الاتصال:
الهاتف: +8613537875415
البريد الإلكتروني: Lizzy@smtlinemachine.com
العنوان: منطقة Xintian الصناعية، باوان، مدينة شنتشن، الصين
معلومات التعبئة والتغليف والتسليم
توصيل:توقع وصول طلبك خلال 5-8 أيام عمل، على الرغم من أن هذا الإطار الزمني يمكن أن يختلف بناءً على الكمية المطلوبة.
الحد الأدنى للطلب:نحن نقبل الطلبات الخاصة بجهاز واحد أو الطلبات المختلطة التي تناسب احتياجاتك.
مواصلات:يتم شحن المنتجات إما بكميات كبيرة أو عبر الحاويات، اعتمادًا على حجم الطلب والوجهة.
شروط الدفع:تتوفر خيارات دفع مرنة، بما في ذلك L/C وD/A وD/P وT/T وWestern Union وMoneyGram.
سعر:الأسعار قابلة للتفاوض لضمان حصولك على أفضل قيمة ممكنة.
التعبئة والتغليف:نحن نقدم كلاً من صناديق التصدير القياسية وحزم الخشب الصلب القوية لضمان وصول طلبك بأمان وأمان.
