آلة SMT Scienscope X-ray View X1800,جهاز فحص بالأشعة السينية لخط SMT,جهاز أشعة X1800 مع ضمان
,X-ray inspection machine for SMT line
,X1800 X-ray machine with warranty
-
مكان المنشأالصين
-
اسم العلامة التجاريةScienscope X-ray View X1800
-
إصدار الشهاداتCE
-
رقم الموديلعرض الأشعة السينية X1800
-
الحد الأدنى لكمية1 مجموعة من الآلة أو الطلب المختلط مقبول أيضًا
-
تفاصيل التغليفتعد صناديق التصدير القياسية وحزم الخشب الصلب القوية خيارين
-
وقت التسليمالتسليم: 5-8 أيام عمل، أو النظر في الكمية
-
شروط الدفعL / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام
الاقتصاد الخارجي للـ X1800

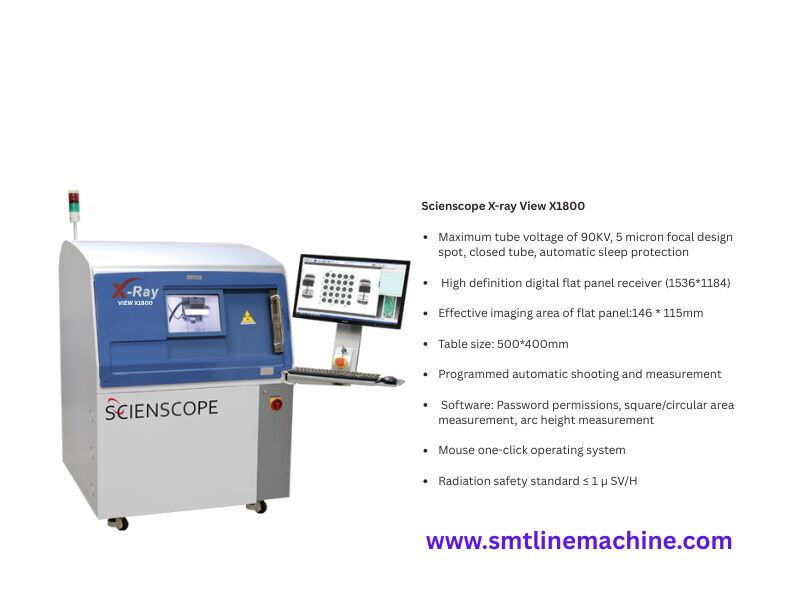

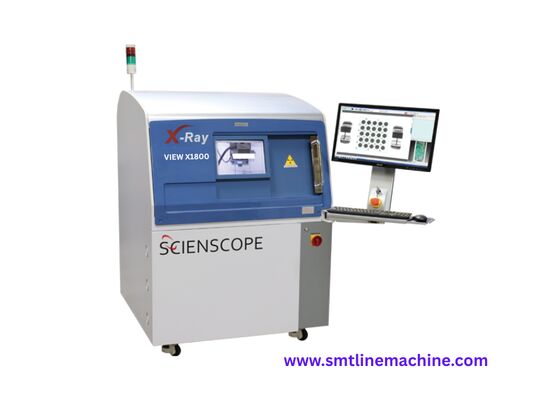

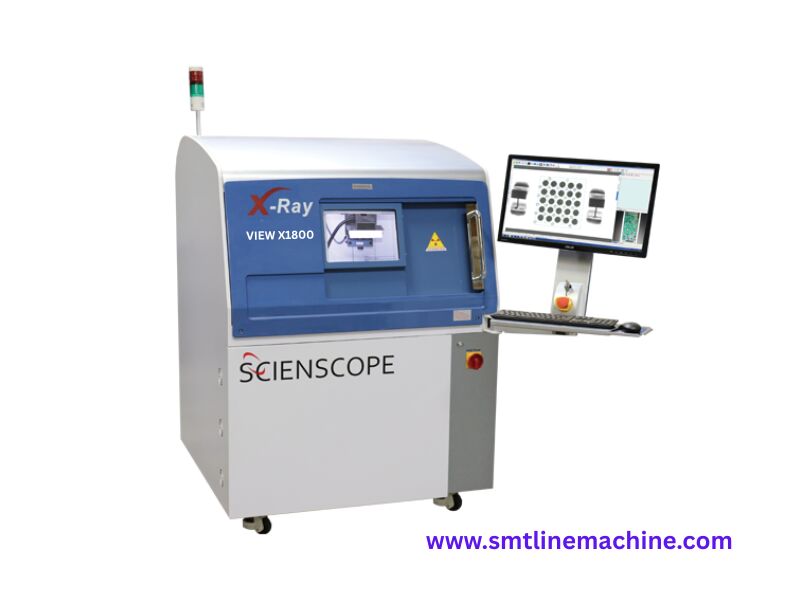

Scienscope اقتصاد غير متصل عرض الأشعة السينية X1800
إن جهاز Scienscope منخفض التكلفة X-ray View X1800 هو نظام متعدد الاستخدامات للفحص بالأشعة السينية، تم تصميمه بخبرة لإجراء فحص شامل للمكونات والتجمعات المتنوعة، مع التركيز بشكل خاص على لوحات الدوائر المطبوعة. تتفوق هذه الآلة في مهام فحص PCB بأشعة x-ray وBGA x-ray، مما يوفر إمكانات متقدمة بسعر تنافسي.
يمكّن Scienscope X-ray View X1800 المستخدمين من إجراء فحص شامل للأشعة السينية لثنائي الفينيل متعدد الكلور وتحليلات الأشعة السينية BGA، وتحديد العيوب، وتقييم سلامة التجميع، وضمان موثوقية المنتج بشكل عام دون الحاجة إلى التفكيك المادي.
المواصفات الفنية
| آلة كاملة | |
|---|---|
| نموذج | فيوX1800 |
| وزن | 800 كجم |
| مقاس | الطول 1100 * العرض 1200 * الارتفاع 1530 (مم) |
| مزود الطاقة | 50-60 هرتز/220 فولت |
| إمدادات الهواء | غير مطلوب |
| إجمالي الطاقة | 1.2 كيلو واط |
| نظام الأشعة السينية | |
| X أنبوب الجهد الأقصى | أنبوب مغلق 90 ك.ف |
| زاوية الأنبوب X | 40 درجة |
| تيار الأنبوب X | 0.256 مللي أمبير |
| النقطة البؤرية للأنبوب X | 5μm |
| التصوير | |
| نوع الكاميرا الرئيسية | لوحة مسطحة رقمية عالية الدقة |
| منطقة التصوير الفعالة | 146*115 مللي متر |
| بكسل | 96 ميكرومتر |
| دقة الكاميرا الرئيسية | 1536*1184 |
| الوظيفة الخارجية | |
| الباركود | خياري |
| ربط نظام MES | خياري |
| أمان | |
| التحكم في الوصول للسلامة التلقائية | لا يمكن فتح الباب عند تنشيط الأشعة السينية (الحث الكهرومغناطيسي) |
| معايير السلامة من الإشعاع | ≥1μsv/ساعة |
التطبيقات
يتم اعتماد هذا النظام على نطاق واسع في مختلف القطاعات لأغراض ضمان الجودة والتفتيش. تشمل التطبيقات الرئيسية ما يلي:
- فحص الالكترونيات:تم تصميمه خصيصًا لتحليل BGA بالأشعة السينية عالي الدقة وفحص PCB، وفحص BGAs والموصلات والمكونات المغلفة لضمان أعلى معايير التجميع الإلكتروني.
- تحليل المواد:إجراء عمليات فحص تفصيلية لسبائك الألومنيوم والبلاستيك المقولب والسيراميك لتحديد العيوب الهيكلية.
- الفضاء والسيارات:ضمان موثوقية المكونات والتجمعات الهامة من خلال فحص صارم للأشعة السينية.
- المستحضرات الصيدلانية:التحقق من تناسق المنتج والكشف عن الملوثات الأجنبية للحفاظ على سلامة المنتج.
- كشف التزييف:تحديد المكونات دون المستوى المطلوب أو الاحتيالية، والحفاظ على صحة المنتج.
الميزات الرئيسية
- تصوير عالي الدقة:يتميز بأنبوب أشعة سينية دقيق التركيز (يصل إلى 90 كيلو فولت، بقعة 5 ميكرون) مقترنًا بكاشف لوحة مسطحة رقمي عالي الوضوح للحصول على تصوير واضح بشكل استثنائي.
- وظيفة الإمالة:توفير رؤية بزاوية مائلة لتعزيز تنوع الفحص والوصول إلى المناطق التي يصعب الوصول إليها.
- منطقة تفتيش كبيرة:استيعاب مجموعة واسعة من أحجام العينات من خلال طاولتها ذات الحجم الكبير.
- مجموعة البرامج:مجهزة ببرامج بديهية لالتقاط الصور تلقائيًا، والقياس الدقيق، والتحليل المتعمق، بما في ذلك اكتشاف فراغات BGA.
- أمان:مصنوع من غلاف قوي من الفولاذ والرصاص لضمان احتواء الإشعاع الكامل وسلامة المشغل.
المزايا
- التفتيش التفصيلي:تقديم صور عالية الدقة تمكن من التحديد الدقيق للعيوب والشذوذات. مثالية لإجراء فحص شامل للأشعة السينية لثنائي الفينيل متعدد الكلور، مما يضمن سلامة وصلات اللحام ووضع المكونات.
- براعة:مناسب تمامًا لمجموعة متنوعة من التطبيقات والصناعات، مما يوفر إمكانية تطبيق واسعة النطاق.
- سهل الاستخدام:يتميز بواجهة سهلة الاستخدام ووظائف آلية، مما يعمل على تبسيط سير عمل الفحص.
- فعالة من حيث التكلفة:توفير إمكانات الفحص بالأشعة السينية المتقدمة بسعر معقول، مما يؤدي إلى زيادة القيمة إلى الحد الأقصى.
- تحليل شامل:تقديم مجموعة كاملة من الأدوات البرمجية للقياس والتحليل التفصيلي، وتعزيز دقة الفحص.
حول المنتج
يعد Scienscope X-Scope 1800 أداة قوية وقابلة للتكيف لأي شخص يحتاج إلى تصوير داخلي مفصل وتحليل للمكونات والتجمعات.
معلومات الاتصال:
لذا، إذا كنت في السوق لشراء معدات مثل هذه، فلا تتردد في الاتصال بنا! نحن ملتزمون بتقديم منتجات موثوقة تكسب ثقة عملائنا. اتصل بنا على +8613537875415 أو Lizzy@smtlinemachine.com. نحن موجودون في المنطقة الصناعية Xintian، باوان، مدينة شنتشن، الصين.
لذا، إذا كنت في السوق لشراء معدات مثل هذه، فلا تتردد في الاتصال بنا! نحن ملتزمون بتقديم منتجات موثوقة تكسب ثقة عملائنا. اتصل بنا على +8613537875415 أو Lizzy@smtlinemachine.com. نحن موجودون في المنطقة الصناعية Xintian، باوان، مدينة شنتشن، الصين.
معلومات التعبئة والتغليف والتسليم
- توصيل:توقع وصول طلبك خلال 5-8 أيام عمل، على الرغم من أن هذا الإطار الزمني يمكن أن يختلف بناءً على الكمية المطلوبة.
- الحد الأدنى للطلب:نحن نقبل الطلبات الخاصة بجهاز واحد أو الطلبات المختلطة التي تناسب احتياجاتك.
- مواصلات:يتم شحن المنتجات إما بكميات كبيرة أو عبر الحاويات، اعتمادًا على حجم الطلب والوجهة.
- شروط الدفع:تتوفر خيارات دفع مرنة، بما في ذلك L/C وD/A وD/P وT/T وWestern Union وMoneyGram.
- سعر:الأسعار قابلة للتفاوض لضمان حصولك على أفضل قيمة ممكنة.
- التعبئة والتغليف:نحن نقدم كلاً من صناديق التصدير القياسية وحزم الخشب الصلب القوية لضمان وصول طلبك بأمان وأمان.
