إبراز
ياماها YRM20 لوحة الرؤية
,ياماها لوحة رؤية قطع الغيار
,KME-M441H-014 لوحة الرؤية آسى
-
مكان المنشأاليابان
-
اسم العلامة التجاريةYAMAHA
-
إصدار الشهاداتCE-KME-M441H-014
-
رقم الموديلKME-M441H-014
-
الحد الأدنى لكميةمجموعة واحدة من الماكينات أو الطلب المختلط مقبولة أيضًا النقل: بالسائبة أو الحاويات
-
الأسعارقابل للتفاوض
-
تفاصيل التغليفتعد صناديق التصدير القياسية وحزم الخشب الصلب القوية خيارين
-
وقت التسليم1-2 أيام عمل
-
شروط الدفعخطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون، موني جرام

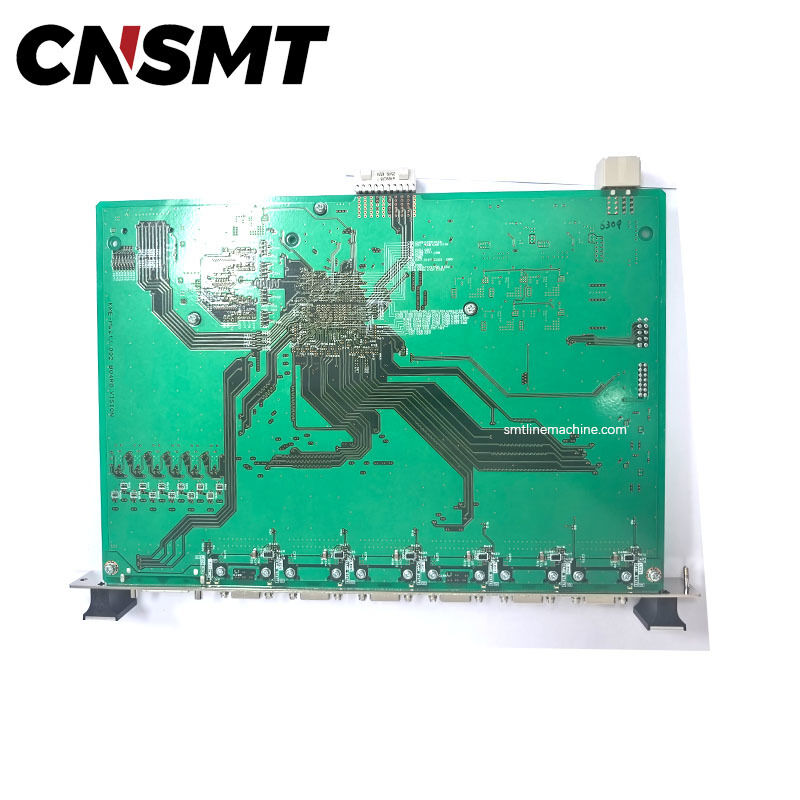

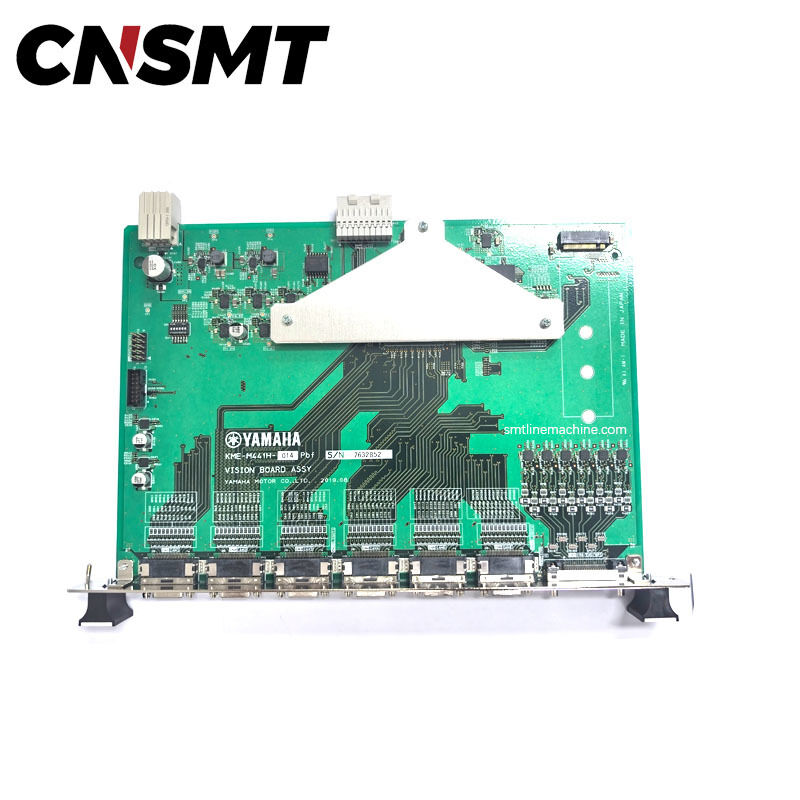

KME-M441H-014 ASSY لوحة الرؤية لـ YAMAHA YRM20
KME-M441H-014 ASSY لوحة الرؤية لـ YAMAHA YRM20
المعلومات الأساسية عن المنتج
رقم الجزء:KME-M441H-014
اسم المنتجVISION BOARD ASSY (جمعية اللوحة الرئيسية لمعالجة الرؤية)
المعدات المطبقة:ياماها YRM20 سرعة عالية رأس الدوار الاختيار والمكان
الفئة:أجزاء احتياطية لـ PCB المعالجة الرؤية الأساسية لمصعد SMT
وصف المنتج
تعمل لوحة الرؤية KME-M441H-014 كقاعدة مركزية لمعالجة الصور لآلات وضع Yamaha YRM20. تم تصميمها كوحدة CPCI plug-in لتركيب الطائرة الخلفية،هذه اللوحة تحكم اكتساب الصور، حساب الخوارزمية، تصحيح الموقف، وتواصل البيانات لنظام الرؤية الآلية بأكمله، مما يجعله ضروريًا لوضع المكونات بدقة عالية.
مجهزة بمنافذ كاميرات متعددة القنوات المخصصة، واللوحة تربط الكاميرات الثابتة، وكاميرات التعرف على مكونات الرأس، وكاميرات الفحص الجانبي لالتقاط نقاط علامة PCB،ملامح المكوناتيقوم بتفكيك الصور عالية السرعة، وحسابات مستوى الرمادي، ومعالجة خوارزمية مطابقة الخطوط.
يحول اللوحة بيانات تحويل التعرف إلى قيم تعويض الموقف وتقوم بنقلها إلى اللوحة الرئيسية للخدمة لتصحيح انحراف PCB وأخطاء التقاط المكونات.هذا يضمن دقة التثبيت تصل إلى ± 0.025ملم مع تقليل التبديل، والحفرة، وقطع معاكسة، وعيوب رفض المكونات.
تحليل الصورة من الجانب يكتشف تلقائيًا المقاطع المفقودة والأجزاء الملتوية والمكونات المعاكسة والأجزاء المكدسة ، مما يؤدي إلى رفض المكون لتحسين إنتاج الإنتاج.اللوحة تتواصل في سرعة عالية مع لوحة وحدة النظام ولوحة الخدمة لمزامنة إحداثيات الموقع، نتائج التعرف، وكود العيوب، ودعم تتبع الصورة للاتصال مع أنظمة MES المصنع لتحليل الجودة.
هذه لوحة الرؤية تتميز أيضًا بوظيفة التشخيص الذاتي لمراقبة كابلات الكاميرا، مصادر الضوء، وحالة الرقاقة،وأضرار الميناء لتسهيل تسوية المشاكل بسرعة.
قائمة الأجزاء ذات الصلة
| رقم الجزء | الوصف |
|---|---|
| KMX-M5183-10 | سيل، المقبض على / قبالة |
| KMX-M5119-00 | LCD اللمس ASSY |
| KMX-M5119-10 | LCD اللمس ASSY |
| KMX-M5119-20 | LCD اللمس ASSY |
| KMX-M5119-30 | LCD اللمس ASSY |
| KMX-M5150-A0 | لوحة مفاتيح و مؤخرة. |
| KLF-M5150-20 | لوحة مفاتيح/مفتاح E |
| كيه ام إكس-إم 13 بي 1-00 | BRKT، KB |
الكلمات الرئيسية للمنتج
KME-M441H-014 VISION BOARD ASSY، Yamaha YRM20 لوح معالجة الرؤية، YRM20 لوح التحكم الرئيسي للرؤية، استبدال KME-M441H-014 لوحة الرؤية لـ Yamaha YRM20مجموعة لوحة معالجة الصور KME-M441H-014لوحة التعرف على الرؤية لمصمم SMT، بطاقة مراقب الرؤية CPCI، لوحة معالجة الكاميرا الرئيسية، قطع غيار ياماها YRM20، لوحة الدوائر المكونة لسلسلة YRM،أجزاء من نظام رؤية رأس ياماها الدوار
