مولد الأكسجين منخفض الطاقة
,نظام إنتاج الأكسجين بواسطة الامتصاص الفراغ
,قطع غيار محطة الأكسجين YAMAHA VPSA
-
قدرة الأكسجين1-3000Nm3 / ساعة
-
نقاء الأكسجين93٪ ± 3
-
ضغط الأكسجين1بار
-
نقطة ندى الأكسجين≤-40 درجة مئوية
-
التحكم في إمدادات الطاقة380 فولت 50 هرتز
-
مكان المنشأالصين
-
اسم العلامة التجاريةCNSMT
-
إصدار الشهاداتCE- adsorption oxygen
-
رقم الموديلHN-4060
-
الحد الأدنى لكميةمجموعة واحدة من الماكينات أو الطلب المختلط مقبولة أيضًا النقل: بالسائبة أو الحاويات
-
الأسعارقابل للتفاوض
-
تفاصيل التغليفتعد صناديق التصدير القياسية وحزم الخشب الصلب القوية خيارين
-
وقت التسليم1-2 أيام عمل
-
شروط الدفعخطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون، موني جرام

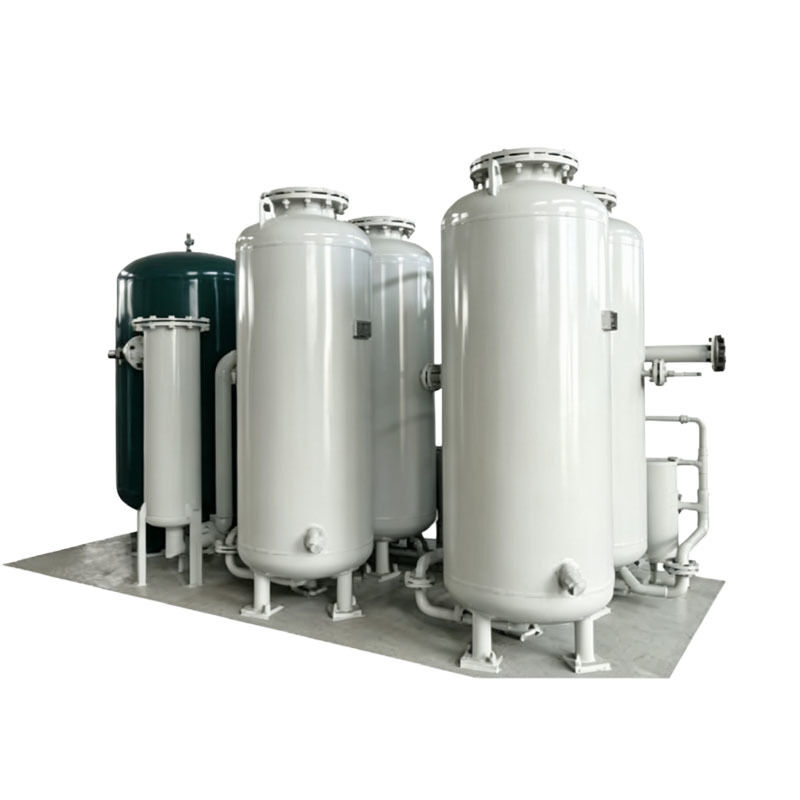

إنتاج الأكسجين من خلال الامتصاص في الفراغ منخفض الطاقة
إنتاج الأكسجين منخفض الطاقة VPSA
المكونات الرئيسية للهواء هي النيتروجين والأكسجينالمسامير الجزيئية الزيوليت (ZMS) تظهر قدرات امتصاص مختلفة للنيتروجين والأكسجين (الاكسجين يمر خلال بينما النيتروجين يتم امتصاصه)، مما يتيح فصل الأكسجين من الهواء من خلال التصميم المناسب. قدرة امتصاص النيتروجين أعلى من قدرة امتصاص الأكسجين.عندما يمر الهواء المضغوط من خلال خزان الامتصاص المليء بـ ZMS، النيتروجين وكمية صغيرة فقط من الأكسجين يتم امتصاصها، في حين أن معظم الأكسجين يتدفق خارج الخزان، وتنتج الأكسجين عن طريق فصل النيتروجين والأكسجين.
عندما يصبح ZMS مشبعًا بالنيتروجين ، يتوقف إمدادات الهواء ويتم تقليل ضغط الخزان ، مما يسمح بإطلاق النيتروجين من ZMS ، وبالتالي تجديد المسامير الجزيئية لإعادة الاستخدام.اثنين أو أكثر من خزانات امتصاص تعمل بالتناوب لتمكين إنتاج مستمر للغاز الأكسجين.
تتطلب هذه العملية منفخة PD مخصصة لضغط تيار الهواء للعمل المستمر ومنفخة فراغ مخصصة لتجديد الممتص.عملية VPSA هي أكثر كفاءة في استخدام الطاقة بسبب عملها المستمر، مما يجعل هذه التكنولوجيا مثالية لمتطلبات الأكسجين على نطاق واسع، وحجم كبير، وانخفاض الضغط.
المواصفات التقنية
| النموذج | الناتج | نقاء الأكسجين | الأبعاد (L*W*H ملم) | مدخل الهواء | منفذ الغاز | الوزن (كيلوغرام) | إمدادات الطاقة |
|---|---|---|---|---|---|---|---|
| HN4010 | 10Nm3/h | ≥ 99.99٪ | 1300*950*1850 | G1/2" | G1/2" | 500 | AC220V/0.2KW |
| HN4020 | 20Nm3/h | ≥ 99.99٪ | 1400*950*1850 | G1" | G1/2" | 600 | AC220V/0.2KW |
| HN4030 | 30Nm3/h | ≥ 99.99٪ | 1500*950*1850 | G1" | G1/2" | 700 | AC220V/0.2KW |
| HN4040 | 40Nm3/h | ≥ 99.99٪ | 1600*1000*2000 | G1" | G1/2" | 800 | AC220V/0.2KW |
| HN4050 | 50Nm3/h | ≥ 99.99٪ | 1600*1200*2200 | G1" | G1/4" | 1000 | AC220V/0.2KW |
| HN4060 | 60Nm3/h | ≥ 99.99٪ | 1600*1200*2200 | G1" | G1" | 1200 | AC220V/0.2KW |
| HN4080 | 80Nm3/h | ≥ 99.99٪ | 1800*1400*2500 | G1" | G1" | 1600 | AC220V/0.2KW |
| HN4100 | 100Nm3/h | ≥ 99.99٪ | 2000*1600*2600 | DN32 | G1" | 1800 | AC220V/0.2KW |
| HN4150 | 150Nm3/h | ≥ 99.99٪ | 2200*1600*2700 | DN40 | G1" | 2400 | AC220V/0.2KW |
| HN4200 | 200Nm3/h | ≥ 99.99٪ | 2300*1600*2700 | DN50 | DN40 | 3000 | AC220V/0.2KW |
| HN4250 | 250Nm3/h | ≥ 99.99٪ | 2400*1600*2700 | DN50 | DN40 | 4000 | AC220V/0.2KW |
| HN4300 | 300Nm3/h | ≥ 99.99٪ | 2500*1600*2760 | DN65 | DN40 | 5600 | AC220V/0.2KW |
| HN4400 | 400Nm3/h | ≥ 99.99٪ | 2700*1800*2900 | DN65 | DN50 | 6500 | AC220V/0.2KW |
| HN4500 | 500Nm3/h | ≥ 99.99٪ | 3200*2400*3900 | DN80 | DN65 | 7500 | AC220V/0.2KW |
| HN4600 | 600Nm3/h | ≥ 99.99٪ | 3500*2500*4000 | DN80 | DN65 | 8500 | AC220V/0.2KW |
| HN4700 | 700Nm3/h | ≥ 99.99٪ | 3500*2500*4500 | DN100 | DN80 | 9500 | AC220V/0.2KW |
| HN4800 | 800Nm3/h | ≥ 99.99٪ | 3800*2600*4500 | DN100 | DN80 | 11000 | AC220V/0.2KW |
| HN4900 | 900Nm3/h | ≥ 99.99٪ | 3800*2600*5200 | DN100 | DN80 | 12000 | AC220V/0.2KW |
| HN41000 | 1000Nm3/h | ≥ 99.99٪ | 4000*2800*5500 | DN100 | DN80 | 15000 | AC220V/0.2KW |
لمحة عامة عن المنتج
VPSA (Vacuum Pressure Swing Adsorption) oxygen production equipment is a complete gas separation system that uses air as raw material to separate and produce oxygen through vacuum pressure swing adsorption technologyباعتبارها فرعًا محسنًا لتكنولوجيا إنتاج الأكسجين من امتصاص الموجات الضغطية (PSA) ، نشأت هذه الطريقة من صناعة فصل الهواء في أوائل القرن العشرين.بعد عقود من التكرار التكنولوجي، تم وضع أول معدات إنتاج الأكسجين الصناعية في الصين VPSA في الاستخدام وقد تطورت الآن إلى حل إنتاج الأكسجين الصناعي الناضج يستخدم على نطاق واسع في المعادن والصناعة الكيميائية،حماية البيئة، تصنيع الزجاج، الرعاية الصحية الطبية، تربية الأحياء المائية، ومجالات أخرى، وتلبية احتياجات إمدادات الأكسجين عبر مختلف النطاقات الصناعية والسيناريوهات الخاصة.
مبدأ العمل الأساسي
- المعالجة المسبقة للمواد الخام:يتم تصفية الهواء الخارجي أولاً لإزالة الغبار والشوائب ، ثم يتم ضغطه إلى ضغط العملية المطلوب بواسطة منفخ الجذور ، وتبريد بواسطة جهاز تبريد ، وإرسالها إلى برج الامتصاص.
- فصل الامتصاص:يستخدم برج الامتصاص تصميم بنية سرير مزدوجة الطبقات، حيث تمتلئ الطبقة السفلية بالألومينا المنشطة لإزالة الرطوبة وثاني أكسيد الكربون من الهواء الخام.حماية الجرذ الجزيئي العلويالطبقة العليا تحتوي على ممارسات عالية عالية القائمة على الليثيوم المسامير الجزيئية التي تمتص بشكل انتقائي النيتروجين والشوائب المتبقية.يتم تخصيب الأكسجين في أعلى البرج ونقله إلى خزان توازن الأكسجين للتخزين والإخراج.
- تجديد استنزاف الفراغ:عندما تصل المسامير الجزيئية في برج الامتصاص إلى التشبع ، يقوم النظام بتبديل الحالات العاملة من خلال صمام التبديل ، ويتم مسح برج الامتصاص المشبوع بواسطة مضخة فراغ.النفايات مثل النيتروجين، الماء، وثاني أكسيد الكربون يتم استخراجها وتفريغها في الغلاف الجوي، واستعادة قدرة الجرثومة الجزيئية على الامتصاص.
- إنتاج الأكسجين المتواصل:يحتوي المعدات على برجين أو أكثر من أبراج الامتصاص مع تبديل الصمام الذي يتم التحكم به تلقائيًا بواسطة نظام التحكم لإكمال الدورة الكاملة من "الامتصاص-الامتصاص-طبع،" لتحقيق إمدادات مستمرة ومستقرة من الأكسجين في كل الأحوال الجوية ".
المزايا التقنية للمنتج
- انخفاض استهلاك الطاقة وتكاليف التشغيلوتعمل تقنية VPSA في ضغط منخفض وتستفيد من المسامير الجزيئية الفعالة القائمة على الليثيوم وأنظمة الطاقة ، مما يحقق استهلاك طاقة شامل رائد في الصناعة.بالمقارنة مع عمليات فصل الهواء الكريوجينية التقليدية، فإنه يوفر 20-30٪ من الطاقة، مع بعض السيناريوهات تحقيق وفورات الطاقة أكثر من 40٪.
- سير العملية البسيط والبدء المرن:العملية بأكملها تعمل في درجة حرارة الغرفة دون معدات معقدة منخفضة درجة الحرارة وأنظمة العزل، مما يؤدي إلى فترات بناء أقصر.الوصول إلى إنتاج الأكسجين في غضون عشرات الدقائقتعديل الحمل مرن ، مما يسمح بتعديل إنتاج الأكسجين وفقًا للطلب ، والتكيف مع المتطلبات المتقلبة عبر سيناريوهات الإنتاج المختلفة.
- ارتفاع تكاليف الأتمتة وانخفاض تكاليف الصيانة:تستخدم أنظمة تحكم تلقائية بالكامل تمكن من التشغيل بدون طيار ، مما يقلل من المدخلات اليدوية. وتشمل المعدات الديناميكية الأساسية منفاخات حجمية خالية من الزيت ومضخات فراغ ذات هياكل بسيطة ،صيانة سهلة، وتكاليف الصيانة أقل بكثير من عمليات إنتاج الأكسجين التقليدية.
- مقياس مرن ونقاء قابلة للتعديل:تغطية منتجات واسعة مع تخصيص مرن من إنتاج الأكسجين على نطاق صغير إلى كبير. يمكن ضبط نقاء الأكسجين ضمن نطاق 30٪ إلى 95٪ وفقًا للطلب ،تلبية متطلبات النقاء المختلفة في مختلف الصناعات.
- سلامة عالية وصداقة للبيئة:تتضمن عملية إنتاج الأكسجين بأكملها فصلًا فيزيائيًا دون تفاعلات كيميائية عالية الضغط أو درجة حرارة عالية ، ولا توجد انبعاثات للمواد السامة أو الضارة ،ضمان التشغيل الآمن والمستقر مع تلبية المتطلبات البيئية الصناعية الحديثة.
مجالات التطبيق
- صناعة المعادن والصلب:تستخدم في صناعة الحديد المخصب بالأكسجين وصناعة الصلب المتحول مع مساعدة الاحتراق المخصب بالأكسجين ، تحسين كفاءة الصهر ، تقليل استهلاك الطاقة ،وتقليل انبعاثات الملوثاتوقد تم تطبيق وحدات إنتاج الأكسجين متعددة على نطاق واسع في VPSA بشكل مستقر في سيناريوهات الإنتاج المحلي.
- تصنيع الزجاج والاسمنت:يزيد احتراق الأكسجين من درجة حرارة الاحتراق، ويقلل من استهلاك الوقود، ويقلل من انبعاثات الدخان، ويحسن من إنتاج المنتجات وكفاءة الإنتاج.
- معالجة المياه البيئيةيستخدم للتهوية البيوكيميائية في معالجة مياه الصرف الصحي. بالمقارنة مع طرق الهواء التقليدية ، فإنه يحسن من كفاءة معالجة المياه ويقلل من تكاليف التشغيل.ينطبق أيضًا على عمليات حرق الأكسجين المخصبة لحرق النفايات.
- الصناعة الكيميائية وتربية الأحياء المائية:يوفر أوكسجين العملية لإنتاج المواد الكيميائية ويمكّن من الأكسجين في مياه تربية الأحياء المائية عالية الكثافة لزيادة إنتاج تربية الأحياء المائية.
- السيارات والرعاية الصحية الطبية:مع الإنتاج الضخم لتكنولوجيا إنتاج الأكسجين من طراز السياراتتطبق على أنظمة إنتاج الأكسجين للسيارات الراقية التي تدعم تخصيب الأكسجين المتشتت للسيارة بأكملها وامتصاص الأنف إمدادات الأكسجين عالية التركيز، لتلبية احتياجات السفر والرعاية الصحية على ارتفاعات عالية ، ومناسبة لإنتاج الأكسجين الطبي من الحجم الصغير إلى المتوسط.
الأسئلة الشائعة
ما هو الفرق بين VPSA ومركز الأكسجين PSA العادي؟
تتبنى VPSA عملية استنزاف الفراغ ، والتي لا تتطلب مصدر غاز عالي الضغط ، لديها استهلاك طاقة أقل وإنتاج غاز أكبر ، وتركز على إمدادات الأكسجين الصناعية على نطاق واسع.
هل يمكن للجهاز أن يعمل بشكل مستمر طوال اليوم؟
يدعم التشغيل دون انقطاع لمدة 24 ساعة ، ودرجة عالية من الأتمتة ، ويمكن تحقيق التشغيل بدون طيار.
هل يمكن تعديل نقاء الأكسجين؟
يمكن ضبط نقاء الأكسجين ومعدل التدفق وضغط الإخراج بمرونة ضمن النطاق المسمى لتلبية متطلبات الغاز المختلفة.
ما هو عمر الخدمة للمجردات الجزيئية؟
تجديد الفراغ أكثر دقة ، وتتدهور أداء الجرذ الجزيئي ببطء ، وله عمر خدمة أطول في ظل ظروف تشغيل طبيعية.
هل الصيانة اليومية معقدة؟
صيانة سهلة ، تتطلب فقط فحصًا منتظمًا لعنصر الفلتر والمروحة ومضخة الفراغ وتغطية الأنابيب ، مع تكاليف صيانة منخفضة.
ما هي أسباب انخفاض حجم الغاز ونقائه؟
غالباً ما يسببها انسداد الفلتر أو تسرب الأنابيب أو نظام فراغ غير طبيعي أو شوائب إدخال مفرطة.
ما هي سيناريوهات الاستخدام المناسبة؟
متخصصة في ظروف التدفق العالي، مناسبة للصناعات مثل المعادن والزجاج والكيماويات والإزالة من الكبريت والزيل، ومعالجة مياه الصرف الصحي على نطاق واسع.
هل هناك متطلبات لبيئة التثبيت؟
يجب وضعها في منطقة مسطحة ومهبلة جيدًا ، مع مساحة صيانة محجوزة وبعيداً عن المواد القابلة للاشتعال والانفجار.
