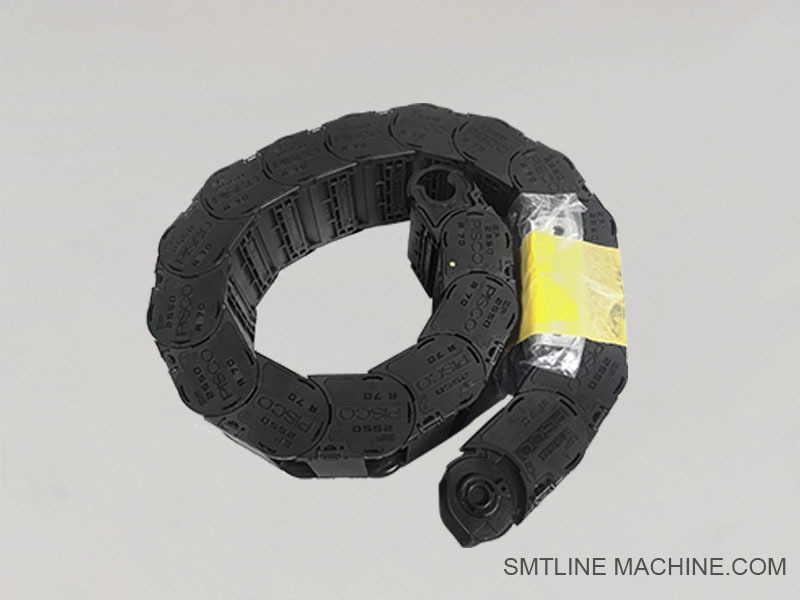

سلسلة الخزان KKE-M919F-00

سلسلة خزان KKE-M919F-00​

KKE-M919F-00 – سلسلة سحب الكابلات (سلسلة الخزان)

لمعدات Yamaha SMT

نظرة عامة

KKE-M919F-00 هي سلسلة خزان (تُعرف أيضًا باسم سلسلة سحب الكابلات أو سلسلة الطاقة) المستخدمة في آلات Yamaha SMT لتنظيم وحماية وتوجيه الكابلات والأنابيب الهوائية على طول المحاور X أو Y أو Z أثناء الحركة عالية السرعة. تمنع تشابك الكابلات وتقلل من التآكل الميكانيكي وتضمن توصيل الإشارة والهواء باستمرار إلى المكونات المتحركة.

الميزات الرئيسية

رقم القطعة: KKE-M919F-00
الوظيفة: حامل الكابلات والخراطيم للحركة الديناميكية للمحور
الهيكل: وصلات سلسلة بلاستيكية متشابكة بتصميم مرن ومتين
المادة: بلاستيك هندسي عالي القوة، مقاوم للتآكل، مضاد للكهرباء الساكنة (في طرازات ESD)
نمط الفتح: نوع مفتوح أو مغلق يعتمد على تكوين الجهاز
التوجيه: يدعم كابلات الإشارات الكهربائية وأسلاك الطاقة وأنابيب التفريغ/الهواء
التركيب: مثبت في كلا الطرفين بأقواس؛ يتحرك مع الحامل أو الرأس

التطبيقات

مثبت في آلات Yamaha لالتقاط ووضع المكونات مثل سلسلة YSM أو YG أو YS
يستخدم في أنظمة الحامل أو وحدات الرأس أو قواعد المنصات حيث يلزم التوجيه المرن
يحمي الكابلات من الانحناء والتآكل والتداخل في البيئات عالية السرعة

الفوائد

يحسن عمر خدمة الكابلات ويقلل من التوقف عن العمل بسبب أعطال الكابلات
يتيح إدارة كابلات نظيفة ومنظمة
يدعم الحركة السلسة للتجميعات المتحركة في خطوط إنتاج SMT
متوافق مع تخطيطات التوجيه وإرشادات الصيانة الخاصة بمصنع Yamaha

نصائح الصيانة

افحص بانتظام بحثًا عن الشقوق أو الصلابة أو الروابط المكسورة
تحقق من تآكل الكابلات داخل السلسلة
نظف بالهواء الجاف أو قطعة قماش خالية من النسالة — تجنب الزيت أو المذيبات ما لم يتم تحديد ذلك

ملخص

سلسلة خزان KKE-M919F-00 هي سلسلة سحب كابلات موثوقة ومتينة تدعم إدارة الكابلات الديناميكية في معدات Yamaha SMT. إنه يعزز موثوقية الجهاز عن طريق حماية الخطوط الكهربائية والهوائية الحيوية في المناطق الحرجة للحركة.

الملحقات ذات الصلة – سلسلة خزان KKE-M919F-00

ملاحظات:

استخدم دائمًا الكابلات والخراطيم ذات التصنيف المرن داخل سلسلة الخزان لمنع التآكل المبكر.
بالنسبة لسلاسل الكابلات الطويلة أو الحركة عالية السرعة، توصي Yamaha بمجموعات الكابلات المجمعة مسبقًا والمطابقة لطراز الجهاز والمحور.
إذا تم استبدال السلسلة، افحص واستبدل أقواس النهاية وأطقم المشابك في نفس الوقت لتجنب سوء المحاذاة أو الانزلاق.

أرقام الأجزاء ذات الصلة – سلسلة خزان KKE-M919F-00

ملاحظات:

استخدم فقط الكابلات والأنابيب عالية المرونة والمصنفة للاستخدام في سلسلة السحب.
عادة ما يتم استخدام جميع الأجزاء المذكورة أعلاه معًا لأنظمة حركة المحور X/Y، أو حركة وحدة الرأس، أو توجيه كابل الحامل في منصات Yamaha SMT.
استبدل كلاً من سلسلة الخزان وأقواس النهاية أثناء التحديث لضمان التشغيل الآمن.

دليل الأسئلة الشائعة — سلسلة خزان KKE-M919F-00

لآلات Yamaha YS/YSM/YG Series SMT

1. ما هو KKE-M919F-00؟

KKE-M919F-00 هي سلسلة سحب كابلات، تسمى أيضًا سلسلة الخزان أو سلسلة الطاقة، وتستخدم لتوجيه وحماية الكابلات المتحركة والأنابيب الهوائية بأمان في معدات Yamaha SMT — بشكل شائع للمحور X أو Y أو Z.

2. ماذا تفعل؟

تقوم بتوجيه وتنظيم إشارات متعددة، وخطوط الطاقة والهواء بين الأجزاء الثابتة والمتحركة (مثل الحوامل أو الرؤوس) مع منع التشابك والتآكل والكسر أثناء تشغيل الجهاز.

3. ما هي آلات Yamaha التي تستخدمها؟

تستخدم سلسلة الخزان على نطاق واسع في:

Yamaha YS12, YS24
YSM10, YSM20, YSM20R
YG12, YG200
وغيرها من منصات SMT مع مكونات الحركة الخطية

4. ما هي الكابلات والأنابيب التي تدخل بداخلها؟

كابلات الإشارة (على سبيل المثال، KHJ-M9165-00، KHJ-M9166-00)
كابلات الطاقة لمحركات المؤازرة (على سبيل المثال، KHY-M9168-00)
أنابيب هوائية للتفريغ وهواء النفخ
يجب أن تكون جميعها مصنفة لسلسلة السحب من أجل متانة الانحناء.

5. ما هي الملحقات المطلوبة مع هذه السلسلة؟

أقواس التركيب (على سبيل المثال، KKE-M919F-10)
مشابك الكابلات (KHJ-M919F-01)
قضبان التوجيه (KHY-M919F-00، اختياري)
تساعد هذه في تأمين السلسلة ومحاذاتها أثناء السفر عالي السرعة.

6. هل يمكنني استبدالها بنفسي؟

نعم، ولكن بحذر:

افصل وقم بتسمية جميع الكابلات/الأنابيب
قم بإزالة أقواس التركيب
انقل الكابلات/الأنابيب إلى السلسلة الجديدة مع التباعد المناسب
أعد التثبيت بمحاذاة الكتيفة الصحيحة
تأكد من أن الحركة سلسة دون أي ربط

7. ما هي علامات فشل السلسلة؟

روابط مكسورة أو أجزاء متصدعة
حركة صلبة أو خشخشة أثناء الحركة
تلف الكابلات داخل السلسلة
انقطاع متكرر للهواء أو الإشارة

8. هل يوجد إصدار مضاد للكهرباء الساكنة (ESD-safe)؟

نعم. استخدم KKE-M919F-00-ESD إذا كان جهازك أو عمليتك تتطلب حماية من التفريغ الكهروستاتيكي.

9. كم مرة يجب فحصها؟

كل 3–6 أشهر في البيئات عالية الاستخدام
استبدل على الفور إذا لوحظت الصلابة أو التشوه أو تآكل الكابلات
افحص دائمًا أثناء صيانة الرأس أو الحامل

10. من أين يمكنني الحصول على بدائل؟

اطلب من موزعي قطع غيار Yamaha SMT المعتمدين. استخدم دائمًا قطع غيار أصلية لضمان الملاءمة الصحيحة والمتانة والامتثال لتوجيه الكابلات.
