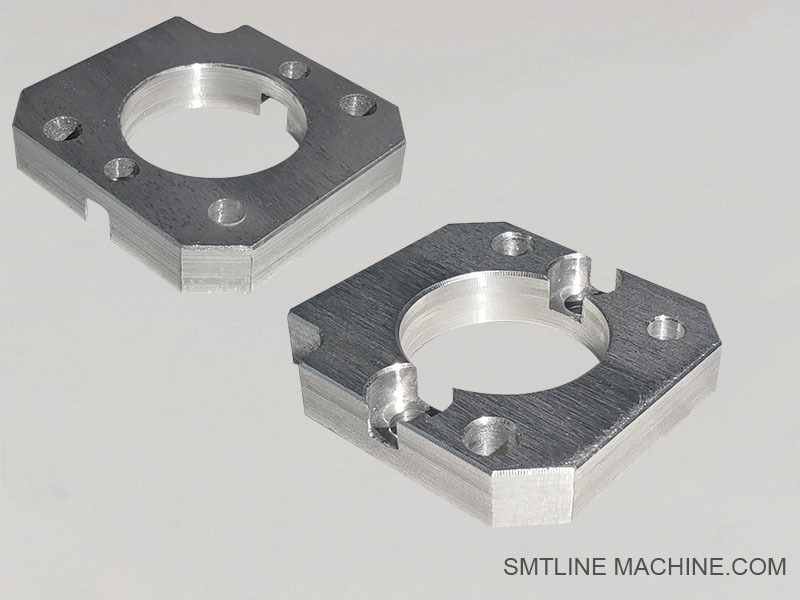

كتلة كتيفة محرك المحور Z لآلة Yamaha YG100R SMT، موديل KHW-M712M-00X، مصنوعة من الألومنيوم
-
BrandYamaha
-
ModelKHW-M712M-00X Yamaha YG100R SMT Machine Z-axis Motor Aluminum Block Bracket
-
Capayity1009
-
Mounter Weight0.79kg
-
Mounter Size56
-
SupplierSMTLINE
-
Conditionnew
-
Place of OriginJapan
-
اسم العلامة التجاريةYAMAHA
-
إصدار الشهاداتYAMAHA Vibration Vibration Fit YV YS
-
Model NumberKHW-M712M-00X Yamaha YG100R SMT Machine Z-axis Motor Aluminum Block Bracket
-
Minimum Order Quantity1
-
الأسعارقابل للتفاوض
-
Packaging DetailsWoodenbox
-
Delivery Time1-2 work days
-
Payment TermsT/T,Western Union,paypal
-
Supply Ability10pcs/day
كتلة كتيفة محرك المحور Z لآلة Yamaha YG100R SMT، موديل KHW-M712M-00X، مصنوعة من الألومنيوم
KHW-M712M-00X ياماها YG100R SMT آلة محور Z محور محور الألومنيوم
KHW-M712M-00X محرك محور ذي المحور الزائدة الدعامة الألومنيوم Yamaha YG100R آلة SMT
نظرة عامة
KHW-M712M-00X هو دعامة تركيب محرك محور Z مصنوعة من الألومنيوم المعدلة بدقة ، مصممة للاستخدام في آلة Yamaha YG100R.هذا الدعامة يضمن المحرك Z- المحور إلى رأس وضع أو نظام البورتريضمان الاستقرار والحركة العمودية الدقيقة، والمواءمة أثناء وضع المكونات عالية السرعة.
الخصائص الرئيسية
رقم الجزء: KHW-M712M-00X
التوافق مع الآلة: آلة Yamaha YG100R SMT
الوظيفة:
تركيب وتحديد محرك محور Z (محور عمودي)
يضمن الاستقرار الميكانيكي أثناء حركة فوهة صعود / هبوط
يساعد على الحد من الاهتزاز وأخطاء الموقع
المادة: سبيكة الألومنيوم الخفيفة ذات القوة العالية
التصميم: معالجة CNC الدقيقة مع ثقوب التثبيت ومنافذ واجهة المحرك
النهاية: معالجة بالأنوديز أو مضادة للتآكل (تختلف حسب المجموعة)
التطبيقات
يدعم محرك المحور Z المسؤول عن رفع / خفض فوهة التقاط
يحافظ على صلابة الهيكل في ظل ظروف الحمل الديناميكية
تستخدم في الصيانة أو إعادة التجهيز أو إصلاح رؤوس الآلات من سلسلة Yamaha YG100R
ملاحظات التثبيت
يجب تثبيت مع عزم دوران مناسب على المسامير التثبيت
محاذاة مع عمود المحرك ومستشعر محور Z أمر بالغ الأهمية للعمل الدقيق
أوصي بالاقتران مع محرك ياماها الأصلي وقطع التثبيت لتحقيق تناسب مثالي
ملخص
العصا الألومنيومية KHW-M712M-00X هي مكون ميكانيكي أساسي لنظام المحور Z من آلات Yamaha YG100R.أنه يوفر دعم موثوق به ومواءمة دقيقة للمحرك الرأسي، وضمان وضع المكونات بسلاسة ودقة في بيئات إنتاج SMT المطالبة.
الاكسسوارات ذات الصلة لـ KHW-M712M-00X
| الفئة | مثال رقم الجزء | الوصف |
| محرك محور Z (Servo) | المواد المستخدمة في المنتجات المختلفة | المحرك الرئيسي مثبت على دعامة الألومنيوم للتحكم في الحركة الرأسية (محور Z) |
| محور Z خطي السكة الحديدية / دليل | المواصفات المختلفة: | سكة حديد توجيه خطية للحركة المستقرة والدقيقة في المحور Z |
| المسمار الكروي أو المسمار الرئيسي | KHW-M7101-00 | نقل الحركة الدورية إلى الحركة الخطيّة لمحور Z |
| ربط المحرك | KHW-M7123-00 | يربط عمود المحرك Z المحور إلى المسمار الرئيسي |
| مستشعر المحور Z | KHW-M7109-00 (مثال) | يكتشف الحدود العليا / السفلية أو الموقف الرئيسي من محور Z |
| مسامير و أجهزة تركيب | أنواع ياماها القياسية M3/M4 | أجهزة التثبيت المستخدمة لتثبيت العقدة ومجموعة المحرك |
| جمع الوحدة الرئيسية | KHX-M7100-00 (لـ YG100R) | وحدة رأس التثبيت الكاملة حيث يتم تثبيت الدعامة والمحرك |
ملاحظات:
هذه الملحقات تضمن حركة محور Z الدقيقة، أمر بالغ الأهمية لأداء الاختيار والدخول بدقة.
استخدمي دائماً قطع الغيار الأصلية لـ (ياماها) للحفاظ على الموازنة الميكانيكية والموثوقية
إذا قمت بتقديم نوع الرأس YG100R الخاص بك (على سبيل المثال ، الرأس المزدوج أو الرأس المزدوج) ، فيمكن التوصية بأرقام أجزاء أكثر دقة.
أرقام الأجزاء ذات الصلة KHW-M712M-00X ومجموعة المحور Z (YG100R)
| رقم الجزء | الوصف |
| KHW-M712M-00X | دعامة ألومنيوم محرك المحور Z (قاعدة التثبيت الرئيسية) |
| KHW-M7106-00 | محرك المحور Z (محرك الخدمة للحركة العمودية للمفجرة) |
| KHW-M7101-00 | المسمار الكروي ذو المحور Z أو المسمار الرئيسي (آلية حركة خطية) |
| KHW-M7123-00 | ربط المحرك (يربط عمود المحرك Z بالمسمار الرئيسي) |
| KHW-M7103-00 | دليل خطي على المحور Z (يضمن حركة ثابتة صعودا وهبوطا) |
| KHW-M7109-00 | جهاز استشعار الحدود على محور Z أو جهاز استشعار الموقع الأصلي |
| الخ-M7100-00 | تجميع وحدة الرأس (حيث يتم تثبيت الدعم) |
| KHW-M7111-00 | قاعدة حامل الفوهة (يتم تثبيتها أسفل مؤخرة المحور Z) |
| KHW-M7125-00 | المسافة أو الإطار الداعم لمكونات المحور Z |
| KHW-M7128-00 | لوحة قفل العصا أو غطاء تثبيت |
| مسامير ياماها القياسية | مسامير آلة M3 و M4 (لتثبيت الدعامات) |
ملاحظات:
أرقام الأجزاء هذه هي القياسية لـ Yamaha YG100R ، ولكن النماذج المحددة أو تكوينات الرأس قد تختلف قليلاً.
تحقق دائماً مع BOM للآلة أو دليل الصيانة للتأكد من توافق الجزء.
أجزاء "ياماها" الأصلية موصى بها بشدة لتحقيق الموازنة الدقيقة والمتانة.
دليل الأسئلة الشائعة KHW-M712M-00X مؤخرة المحرك Z-Axis (Yamaha YG100R)
1ما هو KHW-M712M-00X المستخدمة؟
وهو دعامة من الألومنيوم تثبيت وتأمين محرك المحور Z على رأس وضع Yamaha YG100R ، مما يتيح حركة دقيقة صعودًا وهبوطًا للمفجر أثناء التقاط المكونات ووضعها.
2ما هي الآلات التي تستخدم هذا القفاز؟
تستخدم في المقام الأول في آلات Yamaha YG100R للاختيار والمكان. ويمكن العثور عليها أيضًا في طرازات الجيل المماثل أو الرؤوس المخصصة بنفس تصميم المحور Z.
3ما هي وظيفة مؤخرة المحور Z؟
يثبت محرك المحور Z في مكانه
يحافظ على محاذاة مع المسمار الرئيسي أو المسمار الكروي
يدعم حركة عمودية مستقرة ودقيقة لمجموعة الرأس / الفوهة
4من أي مادة مصنوع؟
مصنوع من سبيكة الألومنيوم المعدلة بدقة، وتوفر قوة عالية، ووزن منخفض، ومقاومة للتآكل. وهذا يضمن الاستقرار دون إضافة عبء زائد على الرأس.
5كيف لي أن أعرف إن كان العصا متضررة؟
وتشمل الأعراض الشائعة:
محرك ذو محور Z فضفاض أو مشوه
ارتفاع الفوهة غير المتسق أو أخطاء في الموقع
شقوق مرئية أو تشوهات أو ثقوب خرطوشة مطلقة على العامل
6هل يمكنني أن أغير العصا بنفسي؟
نعم، إذا كنت فنيًا مدربًا، ويتطلب الاستبدال:
تفكيك محرك محور Z والحبل الرئيسي
إزالة العصا القديمة وتثبيت العصا الجديدة
إعادة تنظيم المحرك والتحقق من معايرة الفوهة
7ما هي الأجزاء الأخرى التي يجب أن أفحصها عند استبدال العامل؟
محرك المحور Z (KHW-M7106-00)
الارتباط (KHW-M7123-00)
المسمار الرصاصي أو المسمار الكروي (KHW-M7101-00)
مستشعر محور Z (KHW-M7109-00)
دليل خطي (KHW-M7103-00)
مسامير التثبيت وتوجيه الإطار
8هل هناك حاجة للتعديل بعد الاستبدال؟
نعم، بعد استبدال الدعامة وإعادة تجميع المحرك، يجب إعادة معايرة موقف المحور Z باستخدام واجهة آلة ياماها لضمان ارتفاعات التقاط دقيقة
9أين يمكنني الحصول على دعامة بديلة؟
اطلب من موزعي قطع الغيار الرسمية لـ (ياماها) أو من الموزعين المعتمدين دائماً استخدم قطع الغيار الأصلية لضمان الاندماج والقوة المادية والتوافق مع الجهاز
