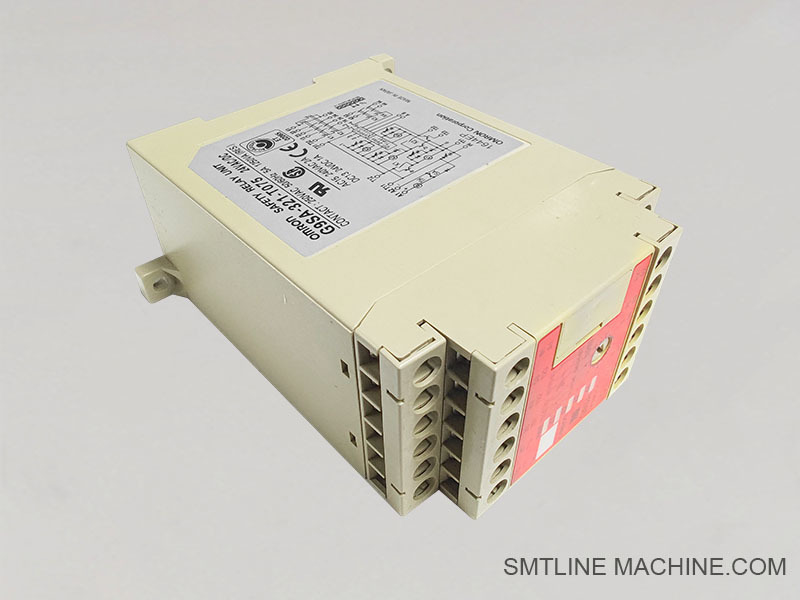

KLF‐M537F‐A0 YSM10/YSM20R SMT جهاز نقل التبديل (Omron G9SA‐321‐T075)

نظرة عامة

KLF-M537F-A0 هي وحدة الإرسال الآمن المخصصة المستخدمة في آلات Yamaha SMT (النماذج YSM10 و YSM20R) كجزء من دائرة التحكم في مفتاح الفراغ (التقاط).وظيفتها هي توفير وظيفة تأخير OFF موثوقة ومعتمدة للسلامة استجابة للكشف عن الفراغ أو مدخلات التوقف الطارئ.

وحدة الإرسال الأساسية هي Omron G9SA-321-T075 ، وهي جهاز إرسال آمن مضغوط على قاطرة DIN مع مؤقت تأخير OFF لمدة 7.5 ثانية ، متوافق مع مصادر الطاقة 24 VAC / DC و 100240 VAC.

الخصائص الرئيسية

النموذج: Omron G9SA-321-T075
إمدادات الطاقة: 24 VAC / DC أو 100 ∼ 240 VAC ([assets.omron.eu][1])
تكوين الاتصال:

3 مخرجات السلامة (NO) للسيطرة الأساسية
اتصالات OFF-delay مزدوجة (DPST-NO) مع تأخير أقصاه 7.5 ثانية ([assets.omron.eu][1])
1 جهة اتصال NC المساعدة
نطاق توقيت: 0.5 s إلى 7.5 s ، تم تعيينها من المصنع إلى 7.5 s ([Cloudinary] [2])
التصنيفات:

ما يصل إلى 5A قدرة التبديل (250 VAC / 30 VDC)
وقت استجابة سريع (10 ميس) ومقاومة اتصال منخفضة (≤100 مΩ) ([إلكترونيات موسير] [3])
الشهادات: مطابقة لـ EN/BG ، معتمدة من قبل UL/CSA
التصميم:

يمكن تركيبها على قاطرة DIN
عرض ضيق 45 ملم
المقاومة للتأرجح والصدمات المقاومة للاستخدام الصناعي ([Cloudinary][2])

تطبيقات نموذجية

تنفيذ تأخير إيقاف آمن لمفتاح التقاط الفراغ على آلات SMT:

يضمن أن المحرك الفراغ يبقى يعمل لفترة قصيرة بعد فقدان الفراغ أو التوقف الطارئ ، مما يتيح العودة الآمنة للمفجرة.
مراقبة مدخلات الدوائر الأمنية (مثل أجهزة الاستشعار ومفتاحات الحد) قبل قطع الطاقة إلى المحركات.
يعمل كمرور أمان في نظام التحكم في الفراغ YSM10/YSM20R مع تأخير مُتحكم فيه.

مفهوم العملية

عندما يتم إيقاف تشغيل إشارة الفراغ أو إشارة الخطأ ، يحتفظ مؤقت تأخير إيقاف التشغيل بالطاقة لمدة تصل إلى 7.5 ثانية ، مما يسمح بإيقاف التشغيل المسيطر عليه.
الاتصالات تفتح فقط بعد انتهاء فترة التأخير أو عن طريق إعادة تعيين الطوارئ / اليدوية اعتمادا على تكوين المدخل.

الفوائد

يحسن سلامة الآلة من خلال منع إيقاف تشغيل مكونات الفراغ
جهاز توقيت مصنعي مضغوط يتجنب الأسلاك الخارجية
يمتثل لمعايير السلامة الصناعية ويقلل من عبء التصميم

الاستنتاج

تستخدم في مجموعة التحكم KLF-M537F-A0 لآلات Yamaha YSM10/YSM20R SMT،جهاز الإرسال الآمن Omron G9SA-321-T075 يضمن التشغيل المسيطر عليه والآمن لنظام التقاط الفراغ من خلال توفير وظيفة تأخير OFF موثوقة وتلبية متطلبات السلامة الصناعية.

الاكسسوارات ذات الصلة لنقل KLF-M537F-A0 / G9SA-321-T075

ملاحظات:

يجب أن يتبع كل أسلاك و منطق التحكم تصميم دائرة Yamaha YSM10 / YSM20R ومعايير سلكية الإرسال من Omron.
يوصى باستخدام قطع غيار أصلية من أجل الحصول على شهادة التوافق الكامل والسلامة.
يجب أن يتم استبدال و إصلاح وحدة الإرسال فقط من قبل موظفين مدربين.

أرقام الأجزاء ذات الصلة KLF-M537F-A0 / G9SA-321-T075 تجميع الإرسال

ملاحظات:

تأكد دائماً من التوافق مع طراز الجهاز الخاص بك YSM10 أو YSM20R.
استخدم قطع الغيار الأصلية لـ Yamaha و Omron لضمان أداء السلامة المناسب وامتثال الشهادات.
بالنسبة للمطابقة الدقيقة لـ BOM أو تخطيط الخزانة الكهربائية ، قد تختلف أرقام الأجزاء قليلاً بناءً على التكوين.

دليل الأسئلة الشائعة ‬ KLF-M537F-A0 (مع Omron G9SA-321-T075)

الوظيفة: التحكم في الفراغ ومرور الأمان في حالة الطوارئ OFF-التأخير

1ما هو KLF-M537F-A0 تستخدم؟

إنها وحدة إرسال سلامة متكاملة في Yamaha YSM10 و YSM20R آلة الاختيار والمكان.إنه يتحكم في أنظمة التقاط الفراغ مع وظيفة تأخير إيقاف التشغيل ويدعم منطق التوقف في حالات الطوارئ باستخدام رله Omron G9SA-321-T075.

2ماذا يفعل جهاز G9SA-321-T075؟

إنه رله سلامة ثلاثي القطب مع تأخير إيقاف 7.5 ثانية بعد تلقي إشارة التوقف (على سبيل المثال فقدان الفراغ أو التوقف الطارئ) ،يحتفظ بالطاقة لفترة وجيزة للسماح لرد فعل الآلة الآمنة مثل سحب الفوهة قبل إغلاق الفراغ.

3هل هذه الوحدة معتمدة للسلامة؟

نعم. رله G9SA متوافق مع EN ISO 13849-1 (PLe) و IEC / EN 60204-1. كما أنه معترف به UL / CSA ، مما يجعله مناسبًا لتطبيقات السلامة الصناعية.

4ما مصدر الطاقة الذي تحتاجه؟

يدعم إما 24 VDC ، 24 VAC ، أو 100 ٪ 240 VAC ، اعتمادًا على تكوين الأسلاك. تحقق دائمًا من إمدادات جهازك قبل الاستبدال.

5هل يمكنني ضبط توقيت جهاز الإرسال؟

لا. G9SA-321-T075 هو نموذج تأخير ثابت بمعدل 7.5 ثانية. توفر متغيرات G9SA الأخرى توقيتًا قابلًا للتعديل ، ولكن هذه الوحدة ثابتة وفقًا لمواصفات تصميم ياماها.

6ماذا سيحدث إذا فشل الوسيط؟

إذا تعرضت جهات الاتصال بالمرور إلى التآكل أو تعطلت جهاز توقيت التأخير ، فقد يتصرف جهاز التحكم في الفراغ بشكل غير متوقع ، أو قد لا يتم تشغيل وظائف السلامة بشكل صحيح.يوصى باستبدالها فوراً باستخدام قطع غيار أصلية.

7كيف يمكنني استبدال الإرسال؟

أوقفوا تشغيل آلة (إس إم تي) و عزلوا خزانة التحكم
قم بإزالة جهاز الإرسال DIN المثبت على السكة الحديدية (مع مصدر القاعدة ، إذا كان ذلك مناسبًا).
إدخل G9SA-321-T075 الجديد في المقبس وتأكد من اتصالات الطرف الصلبة.
إعادة تشغيل الجهاز وتحقق من وظيفة التحكم في الفراغ

8أين يمكنني الحصول على بديل؟

من موزعي قطع الغيار من ياماها أو الموردين المعتمدين من أومرون تأكد من أن رقم الجزء يطابق G9SA-321-T075 بالضبط

9هل هذا الإرسال قابل للتبادل مع نماذج أخرى؟

لا. استخدم فقط G9SA-321-T075 أو البدائل المعتمدة من قبل ياماها بالضبط. قد يضع استخدام أوقات تأخير مختلفة أو تكوينات الاتصال في خطر منطق سلامة الآلة.
