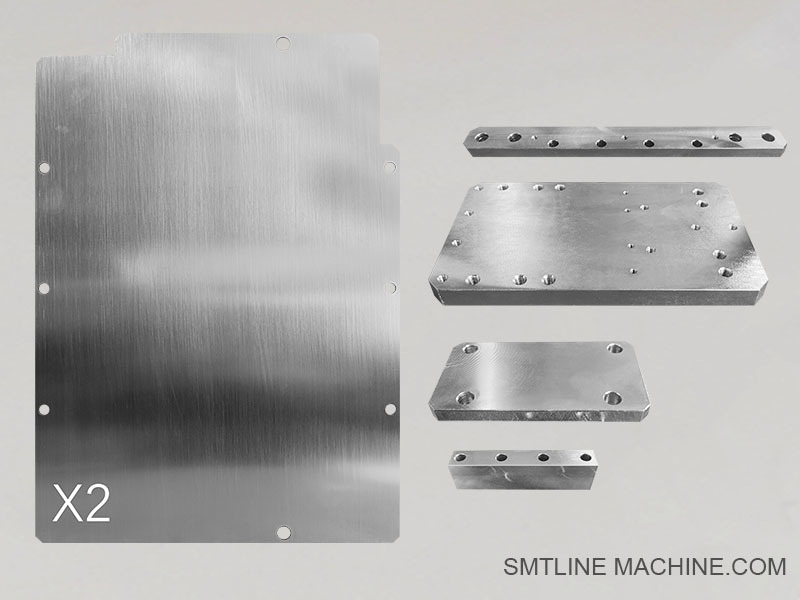

YS12 لوحة قاعدة الكاميرا الثابتة الكبيرة

قاعدة لوحة قاعدة الكاميرا الثابتة الكبيرة YS12

مقدمة المنتج – قاعدة لوحة قاعدة الكاميرا الثابتة الكبيرة YS12

قاعدة لوحة قاعدة الكاميرا الثابتة الكبيرة هي مكون دعم هيكلي يستخدم في آلة وضع SMT Yamaha YS12، مصممة خصيصًا لحمل وتثبيت مجموعة الكاميرا الثابتة. يضمن هذا المكون فحصًا بصريًا دقيقًا وقابلاً للتكرار أو التعرف على المكونات والعلامات المرجعية أثناء عملية SMT.

الميزات الرئيسية:

سطح تثبيت عالي الدقة: مصمم بتفاوتات ضيقة لضمان تحديد موضع الكاميرا بدقة لالتقاط صور موثوق به.
الاستقرار الهيكلي: يوفر أساسًا صلبًا لتقليل الاهتزاز أو التحول أثناء تشغيل الجهاز.
تشطيب مقاوم للتآكل: مطلي أو مؤكسد ليتحمل بيئات الإنتاج ويضمن عمر خدمة طويل.
تصميم مخصص لـ YS12: مصمم خصيصًا ليتوافق مع أبعاد وحدة الكاميرا الثابتة وفتحات التركيب المستخدمة في نظام YS12.

الوظيفة والتطبيق:

يركب كاميرا الرؤية الثابتة الكبيرة التي تؤدي التعرف على المكونات أو اكتشاف العلامات أو فحص المحاذاة.
يعمل كأساس مرجعي لتصحيح الصور ومحاذاة العلامات المرجعية أثناء عملية الالتقاط والوضع.
جزء لا يتجزأ من الحفاظ على دقة وضع متسقة.

المواصفات النموذجية:

المادة: سبيكة ألومنيوم أو فولاذ مشكل
السطح: مؤكسد أسود أو مطلي بالمسحوق
التركيب: ثقوب مثقوبة مسبقًا لوحدة الكاميرا والإطار الداعم
التوافق: Yamaha YS12 (قد ينطبق أيضًا على YS12F أو المتغيرات المماثلة مع إعدادات الكاميرا الثابتة الكبيرة)

الملحقات ذات الصلة – قاعدة لوحة قاعدة الكاميرا الثابتة الكبيرة YS12

1. وحدة الكاميرا الثابتة

وحدة الرؤية الرئيسية المثبتة على اللوحة الأساسية، تستخدم للتعرف على المكونات ومحاذاة العلامات المرجعية.

2. مسامير التثبيت والغسالات

مثبتات دقيقة لتأمين الكاميرا ومجموعة اللوحة الأساسية. تتضمن عادةً مسامير مقاومة للاهتزاز مع غسالات.

3. غطاء حماية الكاميرا

درع أو غلاف واقٍ لمنع الغبار أو التأثير الميكانيكي على عدسة الكاميرا الثابتة.

4. وحدة الإضاءة / ضوء حلقة LED

وحدة إضاءة مثبتة حول الكاميرا أو بالقرب منها لضمان إضاءة متسقة لالتقاط صور عالية الجودة.

5. مجموعة كابلات الرؤية

تتضمن كابلات الإشارة والطاقة التي تربط الكاميرا بلوحة معالجة الرؤية أو وحدة التحكم الرئيسية.

6. قوس تعديل الكاميرا

دعم أو قوس فرعي لضبط دقيق يسمح بإجراء تعديلات طفيفة على الزاوية أو الارتفاع أثناء المعايرة.

7. إطار دعم اللوحة الأساسية

جزء هيكلي يربط اللوحة الأساسية بهيكل الجهاز، مما يضيف الصلابة والمحاذاة.

8. زجاج المعايرة / لوحة الهدف

تستخدم لمعايرة نظام الرؤية بعد تركيب الكاميرا أو اللوحة الأساسية أو استبدالها.

ملحوظة:
هذه الملحقات ضرورية للتشغيل والصيانة السليمة لنظام فحص الرؤية في YS12 ويجب أن تتطابق مع تكوين YS12 المحدد (على سبيل المثال، الكاميرا الثابتة القياسية مقابل الكبيرة).

أرقام الأجزاء ذات الصلة – قاعدة لوحة قاعدة الكاميرا الثابتة الكبيرة YS12

1. KG7-M655L-00

لوحة قاعدة الكاميرا الثابتة الكبيرة – اللوحة الأساسية الرئيسية لتركيب كاميرا الرؤية الثابتة في جهاز YS12.

2. KG7-M6550-00

وحدة الكاميرا الثابتة – وحدة الرؤية الثابتة القياسية المثبتة على اللوحة الأساسية للتعرف على العلامات المرجعية والمكونات.

3. KG7-M655H-00

وحدة إضاءة LED – ضوء حلقي أو وحدة إضاءة مثبتة حول الكاميرا الثابتة لإضاءة موحدة.

4. KG7-M655M-00

قوس تركيب الكاميرا – قوس ميكانيكي يستخدم لدعم وضبط الكاميرا الثابتة على اللوحة الأساسية.

5. KG7-M655N-00

مجموعة مسامير التثبيت – مجموعة مسامير دقيقة تستخدم لتثبيت الكاميرا واللوحة الأساسية بإحكام.

6. KG7-M655P-00

كابل إشارة الرؤية – مجموعة كابلات لنقل بيانات الصور والطاقة بين الكاميرا ولوحة التحكم في الرؤية.

7. KG7-M655F-00

غطاء واقٍ – درع مقاوم للأتربة لحماية الكاميرا الثابتة ومكونات الإضاءة.

8. KG7-M655B-00

إطار دعم اللوحة الأساسية – دعم هيكلي يربط اللوحة الأساسية بهيكل الجهاز.

9. KG7-M654A-00

زجاج هدف المعايرة – يستخدم لمعايرة نظام الرؤية الثابتة بعد التركيب أو الخدمة.

ملحوظة:
أرقام الأجزاء هذه خاصة بسلسلة أجهزة Yamaha’s YS12 وقد تختلف قليلاً اعتمادًا على الإصدار (على سبيل المثال، YS12F). تحقق دائمًا من التوافق قبل الطلب.

دليل الأسئلة الشائعة – قاعدة لوحة قاعدة الكاميرا الثابتة الكبيرة Yamaha YS12

1. ما هي وظيفة قاعدة لوحة قاعدة الكاميرا الثابتة الكبيرة؟

تعمل هذه اللوحة الأساسية كمنصة تثبيت مستقرة لكاميرا الرؤية الثابتة المستخدمة في جهاز SMT YS12. إنها تضمن محاذاة دقيقة وأقل اهتزاز لالتقاط صور عالية الدقة.

2. مع أي طرازات تتوافق؟

تم تصميمه خصيصًا لـ Yamaha YS12 وقد يكون متوافقًا أيضًا مع YS12F أو الطرازات المماثلة ذات تكوينات الكاميرا الثابتة الكبيرة.

3. هل اللوحة الأساسية قابلة للتبديل مع سلاسل الأجهزة الأخرى؟

لا. تم تحديد أبعادها وثقبها لتناسب تخطيط YS12 ولا يوصى باستخدامها في منصات Yamaha الأخرى مثل YSM أو YV100 دون تعديل.

4. ما هي المكونات التي يتم تركيبها عليها عادةً؟

وحدة الكاميرا الثابتة (على سبيل المثال، KG7-M6550-00)
وحدة إضاءة LED
قوس التثبيت وإطار الضبط
كابل إشارة الرؤية
زجاج المعايرة (أثناء الإعداد)

5. من أي مواد مصنوعة اللوحة الأساسية؟

عادةً ما يكون ألومنيوم مؤكسد أو فولاذ مطلي للقوة ومقاومة التآكل والتصنيع الدقيق.

6. ما هي علامات التآكل أو الفشل؟

صورة كاميرا فضفاضة أو غير مستقرة
تشوه أو تلف سطحي مرئي
فتحات التثبيت مجردة أو غير محاذية
زيادة أخطاء رؤية الوضع

7. هل يمكن تعديل اللوحة الأساسية أو معايرتها؟

عادةً لا يلزم إجراء تعديل ميكانيكي على اللوحة الأساسية نفسها. ومع ذلك، يتم إجراء الضبط الدقيق للكاميرا من خلال قوس التثبيت ومعايرة البرنامج.

8. كم مرة يجب فحصها؟

أثناء الصيانة الوقائية المجدولة
في أي وقت تحدث فيه مشكلات في محاذاة الرؤية أو يحدث التعرف الضعيف
بعد استبدال الكاميرا الثابتة أو وحدة الإضاءة

9. هل أحتاج إلى إعادة المعايرة بعد استبدال اللوحة الأساسية؟

نعم. يتطلب أي استبدال أو تعديل للوحة الأساسية أو الكاميرا إعادة معايرة نظام الرؤية باستخدام علامة مرجعية أو هدف معايرة.

10. من أين يمكنني الحصول على قطع غيار؟

يمكن الحصول على جميع الأجزاء بما في ذلك اللوحة الأساسية ووحدة الكاميرا والملحقات (على سبيل المثال، الإضاءة والكابلات) من موزعي قطع غيار Yamaha SMT المعتمدين باستخدام سلسلة أرقام الأجزاء KG7-M65xx-00.
