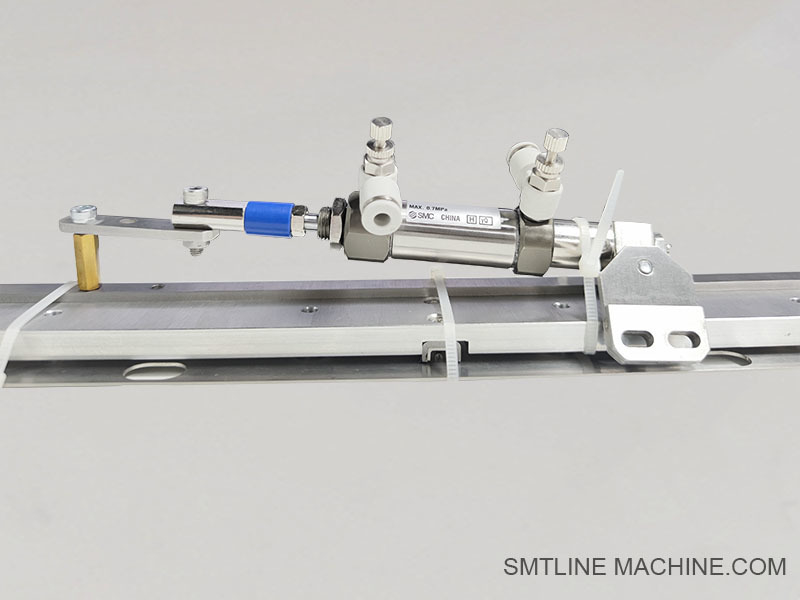

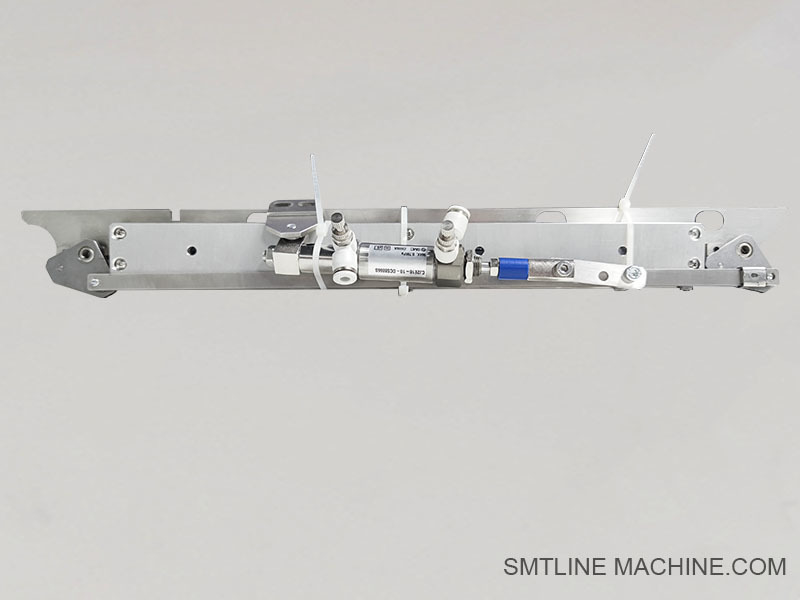

YSM20 حافة مشبك لوحة التروس الرئيسية

حافة مشبك لوحة التروس الرئيسية YSM20



مقدمة المنتج – حافة مشبك لوحة التروس الرئيسية YSM20

حافة مشبك لوحة التروس الرئيسية هي مكون تثبيت ميكانيكي بالغ الأهمية يستخدم في جهاز التركيب المعياري عالي السرعة Yamaha YSM20. وهي مسؤولة عن تأمين وتثبيت لوحة التروس الرئيسية داخل مجموعة محرك أو رأس الماكينة، مما يضمن تحديد المواقع المتسق، وتقليل الاهتزاز، والحركة الميكانيكية الدقيقة أثناء عمليات التثبيت.

الميزات الرئيسية:

الغرض: مصمم لتثبيت لوحة التروس الرئيسية في محاذاة دقيقة داخل نظام القيادة
المادة: فولاذ عالي القوة من درجة الأدوات أو ألومنيوم مقوى، مع معالجة سطحية مضادة للتآكل
ملاءمة دقيقة: مصنعة بدقة متناهية لتحقيق أفضل واجهة مع غلاف التروس والهيكل المحيط
المتانة: مصممة لتحمل الأحمال الميكانيكية عالية السرعة وإجهاد الحركة المتكررة
موقع التثبيت: يتم تركيبه عادةً داخل وحدة رأس التثبيت أو مجموعة وحدة القيادة في YSM20

الوظيفة والتطبيق:

يمنع انزلاق التروس أو الإزاحة المحورية أثناء التشغيل
يعزز استقرار نقل الحركة لأنظمة الحركة الدورانية والخطية
يساهم في تحديد موضع الفوهة بدقة، وحركة المحور Z للرأس، ودوران التروس الآلية
يلعب دورًا رئيسيًا في الصيانة الوقائية وإجراءات محاذاة الماكينة

المواصفات النموذجية:

اسم الجزء: حافة مشبك لوحة التروس الرئيسية
التطبيق: Yamaha YSM20 (ربما متوافق مع YSM20R و YSM10 وما إلى ذلك)
التشطيب: مطلي بمادة مضادة للتآكل، حواف مشطوفة
رقم الجزء: (يتطلب التأكيد؛ قد يبدأ بـ KHJ-MCxxx-00)

الملحقات ذات الصلة – حافة مشبك لوحة التروس الرئيسية YSM20

1. لوحة التروس الرئيسية (لوحة قاعدة التروس)

قاعدة التركيب الأساسية التي يتم تثبيت حافة المشبك عليها. وهي تحمل تروس النقل الرئيسية لرأس التثبيت.

2. مسامير حافة المشبك / مسامير التثبيت

مثبتات مصنعة بدقة تعمل على تثبيت حافة المشبك بلوحة التروس الرئيسية. تتضمن عادةً مسامير معايرة عزم الدوران مع غسالات قفل.

3. مجموعة محمل التروس

تدعم العمود الدوار المتصل بلوحة التروس. تعمل بالتزامن مع المشبك لتقليل اللعب والاهتزاز.

4. عمود محرك الرأس (محور Z/R)

ينقل الحركة من المحرك إلى آلية التروس. تعمل حافة المشبك على تثبيت طرفها الثابت على اللوحة.

5. أوتاد تحديد المواقع / دبابيس المحاذاة

تُستخدم لمحاذاة حافة المشبك ولوحة التروس الرئيسية بدقة أثناء التجميع أو الصيانة.

6. إطار وحدة الرأس أو غطاء الغلاف

يغطي ويدعم مجموعة التروس الكاملة. يتم تثبيت حافة المشبك داخل هذا الهيكل الميكانيكي المغلق.

7. فاصل أو فاصل اهتزازي

يوضع تحت المشبك أو لوحة التروس لامتصاص الاهتزازات الدقيقة أثناء التثبيت عالي السرعة.

8. قارنة محرك القيادة الرئيسية

توصل عمود المحرك بمجموعة التروس. يتطلب محاذاة دقيقة مع لوحة التروس وحافة المشبك لضمان دوران سلس.

9. وسادة التشحيم / لوحة الشحم (إذا كان ذلك ممكنًا)

تُركب بالقرب من مشبك التروس للاحتفاظ بالتشحيم وتقليل الاحتكاك بين الأجزاء المتحركة.

ملاحظة:
عادةً ما تكون هذه الملحقات جزءًا من مجموعة نقل الحركة ذات المحور Z أو الرأس الدوار داخل رأس Yamaha YSM20 المعياري. وهي ضرورية للتشغيل الميكانيكي الدقيق ويجب استبدالها معًا أثناء الإصلاحات أو إعادة المحاذاة.

أرقام الأجزاء ذات الصلة – حافة مشبك لوحة التروس الرئيسية YSM20

1. KHJ-MC310-00

حافة مشبك لوحة التروس الرئيسية – حافة مشبك تعمل على تأمين لوحة التروس الرئيسية.

2. KHJ-MC311-00

لوحة التروس الرئيسية – لوحة تركيب التروس الرئيسية التي تدعم نقل الطاقة.

3. KHJ-MC312-00

مسامير تثبيت حافة المشبك – مسامير تثبيت خاصة بميزات القفل.

4. KHJ-MC313-00

مجموعة محمل التروس – مجموعة المحمل الرئيسية لضمان دوران التروس السلس.

5. KHJ-MC314-00

دبابيس تحديد المواقع – دبابيس محاذاة للتركيب الدقيق لحافة المشبك ولوحة التروس.

6. KHJ-MC315-00

مجموعة عمود القيادة – مجموعة العمود التي تربط المحرك بنظام نقل التروس.

7. KHJ-MC316-00

فاصل مضاد للاهتزاز – فاصل لتخميد الاهتزاز لتقليل الاهتزازات الدقيقة أثناء التشغيل عالي السرعة.

8. KHJ-MC317-00

وسادة التشحيم – وسادة تشحيم للحفاظ على تقليل احتكاك التروس.

9. KHJ-MC318-00

غطاء غلاف وحدة الرأس – غطاء واقٍ لغلاف وحدة محرك الرأس.

ملاحظة:
قد تختلف أرقام الأجزاء اعتمادًا على إصدارات الماكينة والمراجعات المحددة. يرجى التحقق من التوافق قبل الطلب.

دليل الأسئلة الشائعة – حافة مشبك لوحة التروس الرئيسية Yamaha YSM20

1. ما هي وظيفة حافة مشبك لوحة التروس الرئيسية؟

إنها تثبت لوحة التروس الرئيسية في مكانها بشكل آمن داخل محرك أو وحدة رأس YSM20، مما يضمن محاذاة التروس الدقيقة والحركة الميكانيكية المستقرة أثناء التشغيل.

2. أين يتم تركيب حافة المشبك؟

يتم تركيبه عادةً داخل مجموعة رأس التثبيت أو وحدة القيادة، مع تثبيت لوحة التروس الرئيسية بإحكام لمنع الانزلاق أو سوء المحاذاة.

3. ما هي المواد المستخدمة في حافة المشبك؟

عادةً ما تكون مصنوعة من فولاذ الأدوات عالي القوة أو ألومنيوم مقوى مع معالجة سطحية مضادة للتآكل من أجل المتانة.

4. ما هي العلامات الشائعة التي تشير إلى أن حافة المشبك تحتاج إلى صيانة أو استبدال؟

ضوضاء أو اهتزاز غير عادي من منطقة التروس
سوء محاذاة التروس مما يتسبب في أخطاء في التثبيت
تآكل أو تلف واضح على سطح حافة المشبك

5. كيف يتم استبدال حافة المشبك أو صيانتها؟

يتطلب الاستبدال تفكيكًا جزئيًا لوحدة الرأس. يعتبر عزم الدوران المناسب على مسامير التثبيت ودبابيس المحاذاة أمرًا بالغ الأهمية أثناء إعادة التجميع.

6. هل هناك ملحقات موصى بها ليتم استبدالها مع حافة المشبك؟

من المستحسن التحقق من الأجزاء ذات الصلة مثل مسامير التثبيت والمحامل ودبابيس تحديد المواقع ووسادات التشحيم واستبدالها إذا لزم الأمر لتحقيق الأداء الأمثل.

7. هل يمكن أن يؤثر التثبيت غير الصحيح لحافة المشبك على أداء الماكينة؟

نعم. يمكن أن يؤدي التثبيت غير الصحيح إلى انزلاق التروس، وتحديد موضع الفوهة بشكل غير دقيق، وفي النهاية إلى أخطاء في التثبيت أو تعطل الماكينة.

8. أين يمكنني العثور على قطع غيار أصلية؟

يحمل موزعو و مراكز خدمة Yamaha المعتمدون قطع غيار OEM، مما يضمن التوافق والموثوقية.

9. هل هناك جدول صيانة لحافة المشبك؟

يوصى بالفحص الروتيني أثناء فترات الصيانة الوقائية، خاصة بعد تشغيل الماكينة لساعات طويلة أو استبدال الأجزاء.

10. من يمكنه المساعدة في التثبيت أو استكشاف الأخطاء وإصلاحها؟

يوصى بفنيي Yamaha المعتمدين أو مهندسي صيانة SMT ذوي الخبرة لتركيب حافة المشبك واستكشاف الأخطاء وإصلاحها.
