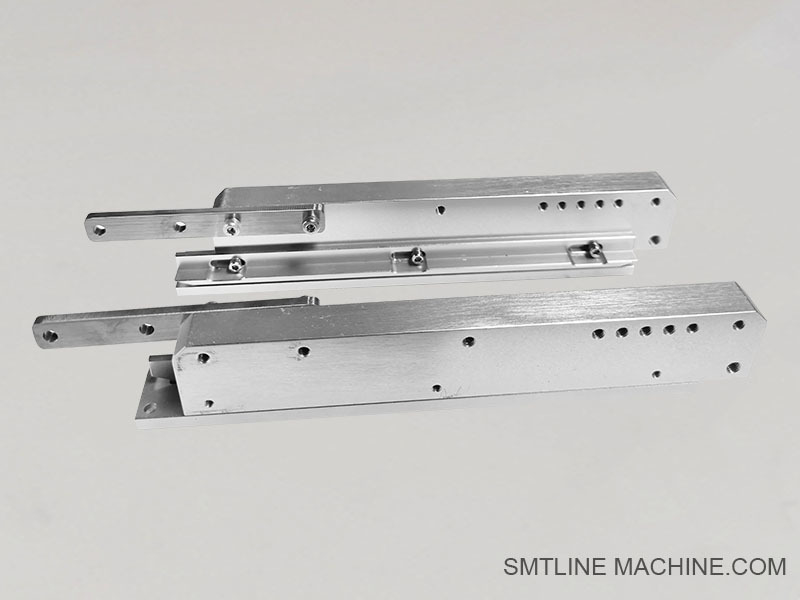

YSM20R 1.2m المسار الممتد

YSM20R 1.2m المسار الممتد


مقدمة المنتج ياماها YSM20R 1.2m المسار الممتد
المسار الممتد البالغ طوله 1.2 متر لـ Yamaha YSM20R هو امتداد ناقل محمول مصمم لدعم أقراص PCB أكبر أو أطول في بيئات إنتاج SMT عالية السرعة.إنه يزيد من الطول الأقصى لجهاز التحكم في الأقراصلضمان نقل سلس وموقع دقيق للألواح ذات الشكل الممتد.

الخصائص الرئيسية:
دعم PCB الممتد: يزيد من طول الناقل إلى 1200 مم ، مما يسمح بالتعامل مع لوحات طويلة للغاية (على سبيل المثال ، شرائط LED ، وحدات الضوء الخلفي ، لوحات الطاقة).
التوافق الكامل: تم تصميمه لدمج سلس مع Yamaha YSM20R.
النقل الدقيق: مجهز بخيوط محركية عالية الدقة ودلائل التشغيل الجانبي لنقل اللوحات المستقر.
الإطار الثقيل: يدعم الهيكل المعزز PCBs الكبيرة والثقيلة دون تشويه أو اهتزاز.
مزامنة الحلقة المغلقة: تتماشى مع نظام نقل اللوحة الداخلي للعمل المستمر في الخط.

المواصفات (النموذجية):
النطاق الفعلي لطول اللوحة: ما يصل إلى 1200 ملم (اعتمادا على النموذج)
نطاق عرض PCB: عادةً 50-510mm (عرض YSM20R القياسي)
طريقة النقل: حزام محرك مزدوج الحديد أو أحادي الحديد
البناء: إطار فولاذي مغلف بالمسحوق مع سطح ناقل مضاد للستاتيكية
إمدادات الطاقة: متكاملة من الوحدة الرئيسية YSM20R أو المدخلات المساعدة

التطبيقات:
مثالية لإضاءة LED ، لوحات تحكم السيارات ، وحدات إمدادات الطاقة ، وغيرها من مجموعات SMT ذات الشكل الكبير
تستخدم في خطوط متعددة الآلات حيث تحتاج الألواح الطويلة إلى معالجة غير متقطعة في الخط









الملحقات ذات الصلة YSM20R 1.2m المسار الممتد

1. مجموعة دعامة المسار
دعامات تركيب ثقيلة تستخدم لتأمين المسار الممتد إلى إطار الجهاز الرئيسي. يضمن الاستقرار الهيكلي.

2تجميع محرك القيادة
يتضمن المحرك، وعلبة التروس، ووحدات الاستشعار التي تدفع الحزام النقل.

3الحزام الزمني / الحزام النقل
أحزمة نقل مضادة للستاتيكية مصممة لنقل PCB مستقر وذو اهتزازات منخفضة على طول الطول الممتد.

4مجموعة أجهزة الاستشعار (مدخل/مخرج)
تتضمن أجهزة استشعار كهربائية ضوئية أو عاكسة للكشف عن PCB في الموقف أو استشعار الوجود أو وقف الأخطاء.

5وحدة ضبط العرض (اختياري)
آلية تعديل عرض المسار المحركية أو اليدوية لاستيعاب PCBs بأحجام مختلفة أثناء تغيير الخط.

6السكك الحديدية الجانبية / السكك الحديدية
يساعد على الحفاظ على محاذاة الـ (بي سي بي) أثناء النقل لمسافات طويلة.

7أقدام المساواة أو المسامير المرساة
تستخدم لتحقيق الاستقرار في المسار الممتد على أرضية المصنع ومواءمته مع ارتفاع ناقل YSM20R.

8. تسخير الكابلات (الإشارة والطاقة)
مجموعات الأسلاك لربط أجهزة الاستشعار والمحركات والتحكم في المسار الممتد بنظام التحكم الرئيسي لـ YSM20R.

9غطاء المسار أو لوحة الحماية
شاشة واقية لمنع دخول الغبار أو الاتصال العرضي بالأجزاء المتحركة. قد تشمل ألواح شفافة.

10ناقل العازل في الخط (اختياري)
وحدة اختيارية مثبتة بين الآلات لتخزين أو إيقاف PCBs خلال تأخيرات مؤقتة أعلى/أسفل.

ملاحظة:
يجب مطابقة جميع الملحقات لنوع المسار (سكة حديد واحدة / مزدوجة) وتكوين YSM20R. قد تختلف بعض المكونات لخطوط إنتاج LED أو لوحات عرض مخصصة.









أرقام الأجزاء ذات الصلة YSM20R 1.2m المسار الممتد

1. KHJ-MC120-00
الوحدة الرئيسية الممتدة للسكك الحديدية ‬ مجموعة ناقلة طولها 1.2 متر مصممة للاندماج مع YSM20R.

2. KHJ-MC121-00
مجموعة دعامة تركيب المسار تستخدم لتثبيت المسار الممتد إلى الإطار الأساسي YSM20R.

3. KHJ-MC122-00
تتضمن وحدة الحزام النقلية أحزمة توقيت مضادة للستاتيكية مصممة خصيصًا لقطارات طولها 1.2m.

4. KHJ-MC123-00
مجموعة محركات القيادة ‬ مجموعة المحركات والآلات لتشغيل حركة الناقل.

5. KHJ-MC124-00
مجموعة أجهزة الاستشعار تتضمن أجهزة استشعار الوجود/الموقع للوحات الكهربائية (PCB) وأقواس للكشف عن المدخلات/المخرجات.

6. KHJ-MC125-00
مجموعة القيادة الجانبية للسكك الحديدية القيادة القابلة للتعديل أو الثابتة لتحقيق الاستقرار في PCB الطويل.

7. KHJ-MC126-00
حزمة الكابلات ‬ مجموعة الأسلاك الكهربائية والإشارة لربط المسار الممتد إلى وحدة التحكم الرئيسية YSM20R.

8. KHJ-MC127-00
مجموعة قاعدة المساواة ‬ مرساة الأرضية أو أقدام ضبط الارتفاع لمساواة السكة الحديدية الممتدة.

9. KHJ-MC128-00
وحدة تعديل عرض المسار (اختياريًا) لتحويل عرض المسار تلقائيًا أو يدويًا اعتمادًا على حجم PCB.

10. KHJ-MC129-00
الغطاء الوقائي للقطار ‬ لوحة حماية للسلامة وحماية الغبار فوق وحدة النقل.

ملاحظات:
تتبع أرقام الأجزاء هذه اتفاقية تسمية سلسلة Yamaha KHJ.
قد يعتمد الاستخدام الفعلي على ما إذا كنت تستخدم أنظمة مزدوجة السكة الحديدية أو نظام واحد.
الخطوط المخصصة (مثل التعامل مع لوحات LED) قد تتطلب ملحقات اختيارية أو أقواس.








دليل الأسئلة الشائعة ياماها YSM20R 1.2m المسار الممتد
1ما هو الغرض من مسار الممتد 1.2 متر؟
يزيد المسار الممتد من قدرة الجهاز على التعامل مع أقصى طول للوحات المنسوجة، مما يسمح لـ YSM20R بدعم لوحات المنسوجات المنسوجة ذات الشكل الطويل (حتى 1.2 متر) ، مثل أشرطة LED ، لوحات الطاقة ،أو وحدات التحكم الصناعية.
2هل المسار الممتد هو القياسي أم اختياري؟
إنه إضافة اختيارية ، إما مثبتة في المصنع أو مثبتة في الميدان ، اعتمادًا على تكوين خط الإنتاج ومتطلبات طول PCB.
3ما هي الآلات المتوافقة مع هذا المسار الممتد؟
تم تصميمه خصيصًا لجهاز تركيب Yamaha YSM20R ، وقد يكون متوافقًا مع بعض المتغيرات من منصة YSM20 بموجب توجيهات Yamaha.
4كيف يتم تشغيل المسار الممتد والتحكم فيه؟
يتم دمج المسار في نظام التحكم في YSM20Rs باستخدام وحدة محرك مخصصة ، ومجموعة أجهزة الاستشعار ، وشريط الإشارة / الطاقة. يعمل في مزامنة مع نظام النقل الرئيسي للآلة.
5هل يمكنه التعامل مع الـ (بي سي بي) الثقيلة أو العريضة؟
نعم، يحتوي على إطار مقوي، وخطوط توجيه قابلة للتعديل، و أحزمة محركية لدعم ألواح ثقيلة أو واسعة الحجم بإستقرار ودقة.
6ما هي متطلبات الصيانة؟
تنظيف الأحزمة والسكك الحديدية بانتظام
التفتيش الدوري للمستشعرات والأسلاك
التشحيم أو ضبط التوتر للحزام حسب الحاجة
تحقق من وجود ارتداء على أقدام التسوية أو نقاط الربط
7ما هي الملحقات المطلوبة عادة أثناء التثبيت؟
دعامات تركيب
محرك القيادة وصندوق التروس
مجموعة الحزام والقيادة
أجهزة استشعار ضوئية
أجهزة الكابلات للإشارة / الطاقة
أقدام العجلة أو قاعدة التسوية الاختيارية
8هل يمكن تعديل عرض المسار تلقائيًا؟
قد تدعم بعض الإصدارات ضبط العرض يدويًا أو محركًا اعتمادًا على تكوينك. تحقق من الوحدات الاختيارية مثل مجموعة ضبط عرض المسار (على سبيل المثال ، KHJ-MC128-00).
9ما هي المشاكل والحلول الشائعة؟

10أين يمكنني الحصول على أرقام القطع والوثائق؟
يمكنك طلبها من:
كتيبات خدمة Yamaha SMT
الموزعين المعتمدين لـ Yamaha
يمكنني أيضاً توفير قوائم أرقام الأجزاء (مثل KHJ-MC120-00 ~ KHJ-MC129-00) والرسوم البيانية عند الطلب.
