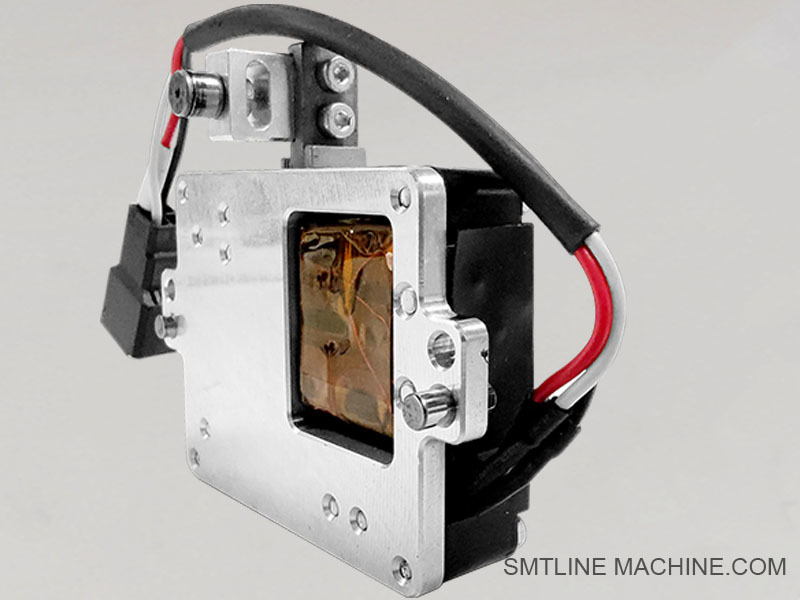

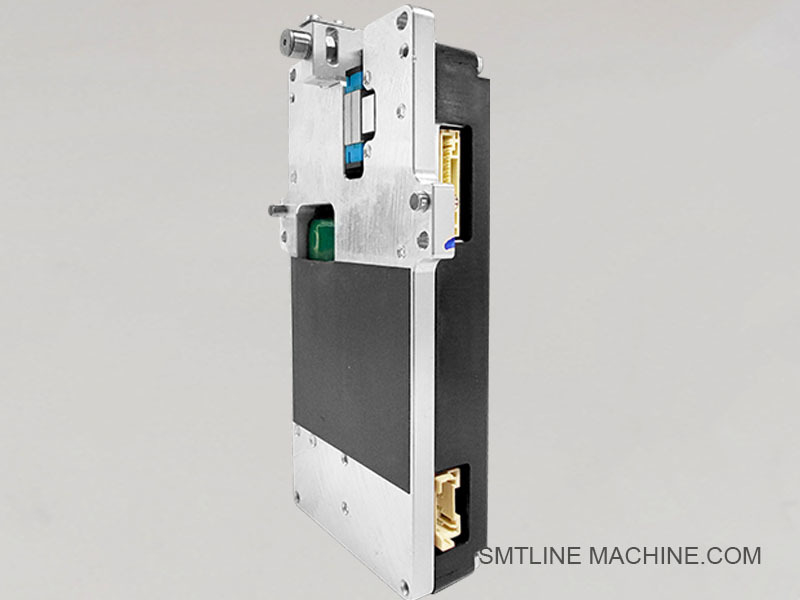

محرك ياماها YSM40


محرك Yamaha YSM40




مقدمة المنتج مجموعة محرك Yamaha YSM40 (حركات السيرفو/المرور)
يشير مجمع المحرك YSM40 إلى محركات الخدمة عالية الأداء المستخدمة في نظام Yamaha YSM40 للاختيار والمكان ، والضروري لتحريك المحاور مثل X (الدرج) ، Y (المرحلة) ، Z (التقاط الرأس / رفع) ،والتحميل الدواريهذه المحركات توفر السرعة والدقة والتزامن المطلوبة لإنتاج SMT فائق السرعة.
الخصائص الرئيسية
محركات الخدمة عالية الدوران مع تسارع سريع ‬دعم سرعات وضع تصل إلى 200،000 CPH عندما يقترن مع رؤوس RS ([Yamaha Motor Global Site]
التحكم الدقيق في الحركة مع إمكانية تكرار الموقع من ± 25 μm (25 μm sigma) &x20؛
الأمثل للعمليات مزدوجة أو رباعية الرأس ، مما يتيح التقاط ووضعها في وقت واحد
أنظمة ردود فعل وضع الليزر المدمجة أو أنظمة ترميز لتحديد موقع PCB والدوائر الدقيقة
مصممة للصدمات الضئيلة على المكونات الحساسة، وذلك بفضل التصميمات خفيفة الوزن للشعاع السينمائي ورأس ياماها
الأداء والتكامل
المحركات تمكن من التكوينات سريعة للغاية ، عالية الكثافة 4 شعاع ، 4 رؤوس مع الحفاظ على بصمة آلة مضغوطة ([Yamaha Motor Global Site] [1])
متكاملة بالكامل مع منصة التحكم في الحركة من ياماها، مما يضمن التنسيق المزامنة مع أجهزة تغذية ZS، الرؤوس الدوارة / متعددة (MU / RS / FL) ، وأنظمة الرؤية
يدعم التشغيل المستمر مع تشخيص الفوهة / المغذية في الوقت الفعلي والانتعاش التلقائي ، مما يقلل من أوقات التوقف ، [Yamaha Motor Global Site] [1])
الخصائص التقنية
يسمح التنسيق بين الخدمة والمحور بالتحكم في وقت واحد في حركات متعددة داخل إطار عرضه متر واحد ([Yamaha Motor Global Site] [1])
متكاملة مع رؤوس RS (السرعة الثورية) ، MU (متعددة الوظائف) ، و FL (مرنة) الخاصة بـ Yamaha
مصممة لخطوط SMT ذات دورة عمل عالية ، مع مواصفات مبنية للحفاظ على ~ 96٪ من وقت التشغيل
تطبيقات نموذجية
إنتاج SMT عالي المزيج والحجم الكبير ، تجميع الإلكترونيات الذي يتطلب وضعًا سريعًا ودقيقًا
أحجام أقراص PCB تتراوح من 50 × 50 ملم إلى 700 × 460 ملم ([Yamaha Motor Global Site][1]
تغطية حجم المكونات من رقائق 0201 ميكرومتر حتى أجهزة ذات شكل غريب 45 × 100 ملم&x20؛










الاكسسوارات ذات الصلة مجموعة المحرك Yamaha YSM40
1وحدة ترميز المحرك
يوفر ردود الفعل في الوقت الحقيقي لموقف المحرك وسرعته للسيطرة الدقيقة على الحركة
2وحدة السائق
يتحكم في الطاقة والاتجاه والعزم الدوالي للمحرك الخدمي أو الخطوي. يتواصل مع جهاز التحكم الرئيسي.
3حزام التوقيت / حزام القيادة
يحول الحركة من عمود المحرك إلى المرحلة الخطيّة أو الرأس باستخدام أحزمة مطاطية متطابقة بدقة مع الأسنان.
4مجموعة البوليه
مثبت على عمود المحرك و يستخدم مع أحزمة توقيت يضمن دوران متزامن مع الحد الأدنى من الانزلاق
5. محور Z التجميع خطي السكة الحديدية
يعمل مع محرك المحور Z لتوجيه الحركة العمودية لرأس الفوهة. يضمن حركة خطية سلسة ودقيقة.
6مروحة التبريد / حوض الحرارة
يزيل الحرارة من وحدة المحرك والسائق ويساعد على منع الإفراط في الحرارة خلال عمليات الإنتاج الطويلة
7دعامة تركيب المحرك
يضمن المحرك على الإطار أو البوابة المتحركة. مصنعة بدقة لمنع عدم التواء أو الاهتزاز.
8كابل إشارة المحرك / كابل ترميز
ينقل إشارات التحكم بين المحرك والتحكم / السائق. يتضمن خطوط ردود الفعل للطاقة والموقف.
9المحور Z الربيع / امتصاص الصدمات
يحمي محور Z والمكونات من الاصطدام أثناء الحركة إلى أسفل. يقلل من ارتداء المحرك والفوهة.
10مجموعة معدات دوران الرأس
يربط محرك المحور R إلى رأس الفوهة الدوارة يحول عزم الدوران إلى حركة زاوية خاضعة للسيطرة
ملاحظة:
يمكن أن يختلف أنواع الملحقات حسب نموذج رأس التثبيت (RS ، MU ، FL ، إلخ)
أجزاء ياماها الأصلية موصى بها لضمان التوافق الكامل وسلامة الآلة










أرقام قطع الغيار ذات الصلة Yamaha YSM40 Motor & Accessories
مجموعات المحركات:
KHJ-M9166-00X محرك خدمة محور X لـ YSM40
KHJ-M9167-00X محرك خدمة محور Y
KHJ-M9168-00X محرك رفع محور Z
KHJ-M9169-00X محرك دوران محور R (لتدوير رأس الفوهة)
سائقي المحركات و المشفرات:
KHJ-M9110-00X وحدة محرك محرك لـ X/Y servo motor
KHJ-M9131-00X وحدة تشفير (دوارة أو خطية) لتعزيز الموقف
المكونات الميكانيكية:
KHJ-M9170-00X الحزام الزمني (تسليم X / Y)
KHJ-M9171-00X مجموعة البولية لنظام حزام التوقيت
KHJ-M9172-00X مجموعة خطية للسكك الحديدية والعربة على المحور Z
KHJ-M9173-00X خازن الصدمات أو عازل الربيع على المحور Z
KHJ-M9174-00X مجموعة أجهزة الدوران المزجية لمحرك المحور R-axis
KHJ-M9175-00X دعامة تركيب لقاعدة المحرك أو إطار الرأس
الكابلات والكهرباء:
KHJ-M9180-00X كابل إشارة المحرك (مع خط تشفير محمي)
KHJ-M9181-00X كابل ترميز مرن على المحور Z
KHJ-M9182-00X كابل إمدادات الطاقة لمواجهة السائق مع المحرك
ملاحظة:
يمكن أن يتغير اللاحق 00X ٪ اعتمادا على مراجعة أو تكوين الجهاز.
بالنسبة لرؤوس وضع FL / MU / RS ، يمكن أن تختلف أنواع المحركات المحددة وأرقام الأجزاء قليلاً.
تأكدي دائماً من التوافق مع الرقم التسلسلي للجهاز أو من خلال دليل خدمة ياماها





دليل الأسئلة الشائعة Yamaha YSM40 نظام المحرك
1ما هي المحركات المستخدمة في ياماها YSM40؟
يستخدم YSM40 محركات خدمة عالية السرعة على محاور X و Y و Z و R. تم تصميم هذه المحركات خصيصًا لعمليات الاختيار والمكان عالية السرعة مع التحكم الدقيق والتغذية الراجعة.
2ما الذي يتحكم به كل محرك؟
محرك محور إكس يحرك البورتري من جانب لآخر
محرك محور Y ‬ يتحكم في حركة الرأس ذهابا وإيابا
محرك محور Z يسيطر على حركة الفوهة الرأسية
محرك محور R يدور الفوهة لتوفير المكونات
3ما الذي يجعل هذه المحركات مميزة؟
محركات YSM40 هي:
عالية الدوران والتكامل
مزودة بمصممين متكاملين أو خارجيين للسيطرة على الحلقة المغلقة
محسّنة للتسارع السريع / التباطؤ لتحقيق ما يصل إلى 200،000 CPH
4ما هي الأعراض الشائعة لفشل المحرك؟
المحور لا يتحرك أو يهتز
عدم مواءمة رأس الوضع
رموز الإنذار مثل "تفوق المحرك" أو "خطأ الخدمة" أو "فقدان ردود فعل المشفر"
5هل يمكن استبدال المحركات بشكل فردي؟
نعم. جميع محركات YSM40 هي وحدات ويمكن استبدالها بشكل فردي. من المهم استخدام رقم الجزء الصحيح واتباع إجراءات المعايرة بعد الاستبدال.
6ما هي الملحقات المطلوبة عادة مع استبدال المحرك؟
كابل تشفير
دعامة أو قاعدة تركيب
مروحة التبريد أو غسالة الحرارة
حزام توقيت وكرات (إذا كانت مرتدية)
وحدة القيادة (إذا كانت تالفة)
7كيف يمكنني تحديد رقم الجزء الصحيح لمحرك؟
كل محرك لديه رقم قطعة KHJ-M91xx-00X فريد يمكنك التحقق:
دليل خدمة ياماها
ملصق الجزء على المحرك
ورقة تكوين جهازك
8ما هي الاحتياطات التي يجب اتخاذها أثناء الاستبدال؟
إيقاف تشغيل وتفريغ النظام قبل الاستبدال
تجنب لمس موصلات الترميز بيديك العاريتين (ضرر ثابت)
ضمان محاذاة مناسبة عند تثبيت المحرك الجديد
إجراء اختبار وضع وتعديل بعد الاستبدال
9كم مرة يجب صيانة المحرك أو استبداله؟
محركات ياماها مصممة لفترة طويلة من الحياة، ولكن يجب أن تكون:
تفتيش بصري شهري
يتم تزيينها / تنظيفها إذا تعرضت للغبار أو التدفق
يتم استبدالها بعد 20000 ساعة تشغيل إذا انخفضت الكفاءة أو زادت الاهتزازات
10من أين يمكنني الحصول على الوثائق التقنية أو الدعم؟
كتيبات " ياماها " الرسمية
مزودي خدمات SMT المعتمدين
يمكنني مساعدتك في العثور على أدلة PDF، أو مشاهدات متفجرة، أو مخططات جزء عند الطلب
