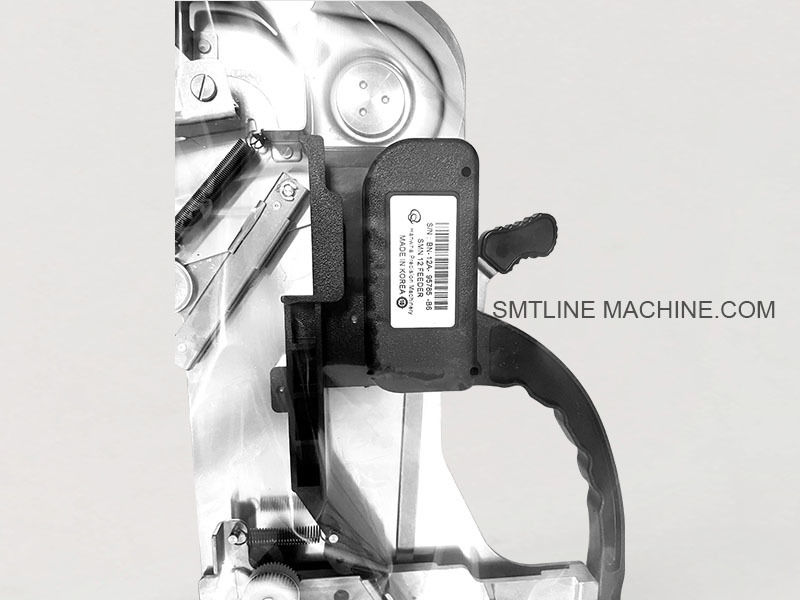

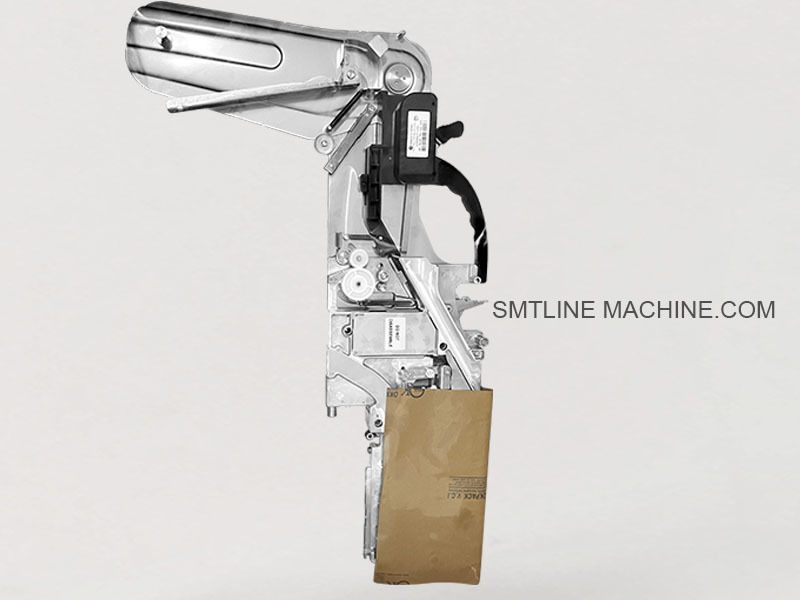

مغذّي هوائي سامسونج 12 مم عالي الدقة لوضع المكونات

سامسونج المغذية الروحية 12 ملم

مقدمة المنتج سامسونج 12 ملم المغذية النيوماتيكية

جهاز Samsung 12mm Pneumatic Feeder هو جهاز تغذية شريط موثوق به، مدفوع بالهواء مصمم لتزويد مكونات التثبيت السطحي من أشرطة حاملة 12 ملم إلى آلات وضع Samsung SMT.يستخدم على نطاق واسع في منصات الجيل القديم مثل CP40، CP45، و CP60 التي تعتمد على تكنولوجيا المغذيات الهوائية.

الخصائص الرئيسية

التشغيل الهوائي: يستخدم الهواء المضغوط لدفع التقدم الشريط
متوافق مع أشرطة حاملة 12 مم ، مثالية لتغذية المكونات السلبية الكبيرة ، وICs الصغيرة أو أجهزة الطاقة
مناسبة لأجهزة Samsung CP-series من الجيل الأول
يوفر مؤشر عالية السرعة وتحديد موقع المكونات المستقرة
تصميم ميكانيكي صلب مع الحد الأدنى من متطلبات الصيانة

المواصفات

عرض الشريط: 12 ملم
نوع القيادة: هوائي (آلية أسطوانة الهواء)
مساحة المكون: قابلة للتعديل (عادةً خطوات 4 ملم أو 8 ملم أو 12 ملم)
مصدر الطاقة: الهواء المضغوط (عادة 0.4~0.6 مبا)
طريقة التغذية: مؤشر تدريجي بالهواء
دعم البكر: ما يصل إلى 13 "/15" البكر القياسية

التطبيقات

مثالية لتزويد المكونات الكبيرة مثل:

الديودات وموسفيت
المكثفات الكهربائية
مرسلات صغيرة
مكونات الرقاقة 1206 و 1210
تستخدم عادة في بيئات إنتاج SMT ذات الحجم الكبير ل:

الإلكترونيات الاستهلاكية
PCB للسيارات
لوحات LED

التوافق

يعمل مع منصات التغذية الهوائية من سامسونج بما في ذلك:

CP40 / CP40L
CP45 / CP45FV / CP45NEO
سلسلة CP60

الملحقات ذات الصلة سامسونج 12 ملم المغذية الروحية

1مكونات ميكانيكية

السكة الحديدية الموجهة بالشريط (سكة الحديدية / السكة الحديدية الناقلة)
يضمن تغذية سلسة ودقيقة من شريط المكونات 12 ملم.

ضغط شريط الغطاء / منفصل
يرفع ويفصل شريط الغطاء ليكشف عن المكونات

لوحة الغطاء العلوية / مشبك
يحافظ على الشريط في مكانه ويمنع رفعه أثناء التقدم

عقدة قفل المغذية
يضمن جهاز التغذية في فتحة جهاز التغذية على الآلة (على سبيل المثال قفل القفل أو دبوس الإفراج السريع).

حامل المكعب / عمود كورس الشريط
يحافظ على ملفات المكونات (عادة 13 أو 15) في وضعية التفكيك.

2المكونات الهوائية

أسطوانة الهواء (جهاز التشغيل)
يوفر الحركة الخطيّة لتقديم الشريط خطّة واحدة في كلّ مرة.

عصا الضغط الهوائية / ربط المنزلق
ينقل الحركة من أسطوانة الهواء إلى آلية التقدم الشريط.

العودة الربيع
يعيد تعيين آلية التمرير بعد كل ضربة تقدم.

اتصالات أنابيب الهواء / أقراص التوصيل السريعة
يسمح بالاتصال بتزويد الهواء المضغوط

الصوت الصامت أو الصوت الصامت (اختياري)
يقلل من ضوضاء الهواء أثناء التهوية

3أدوات الصيانة والاختبار

معايير التغذية Jig / مصراع التواء
تستخدم لاختبار وتحقيق المواصفات خارج الجهاز

صندوق الاختبار اليدوي
يوفر التحكم بالهواء اليدوي لاختبارات التغذية خارج الجهاز

فرشاة تنظيف الغذاء
يزيل الغبار والحطام من قوائم القيادة والأجزاء المتحركة.

رف تخزين المغذيات
للتخزين المنظم للعديد من أجهزة التغذية عندما لا تستخدم.

هذه الأجزاء ضرورية لضمان:

تغذية الشريط السلس
الموازنة الصحيحة
التقاط المكونات الموثوق بها
سهولة التثبيت / إزالة أثناء الإنتاج

أرقام الأجزاء ذات الصلة سامسونج 12 ملم المغذية الروحية (بالإنجليزية)

1مكونات ميكانيكية

2المكونات الهوائية

3أدوات الاختبار والصيانة

وتغطي أرقام الأجزاء هذه أكثر العناصر التي يتم استبدالها والخدمة فيها في نظام تغذية الشريط الهوائي من سامسونج 12 ملم ، مما يضمن أداء متسق في إنتاج SMT.

دليل الأسئلة الشائعة Samsung 12mm Pneumatic Feeder

1ما الذي يستخدم له جهاز تغذية سامسونج الـ 12 ملم؟

وهي مصممة لتغذية شريط حامل بعرض 12 ملم يحتوي على مكونات مثبتة على السطح مثل المقاومات الكبيرة، المكثفات،وأجهزة الطاقة في آلات سامسونج CP-series SMT باستخدام الهواء المضغوط للتقدم في الشريط.

2أي آلات SMT متوافقة مع هذا المغذّي؟

متوافق مع منصات التغذية الهوائية من سامسونج بما في ذلك:

CP40 / CP40L
CP45 / CP45FV / CP45NEO
سلسلة CP60

هذه النماذج تستخدم أجهزة تغذية هوائية بدلاً من الكهربائية.

3كيف يعمل جهاز التغذية؟

يستخدم المغذّي أسطوانة الهواء المضغوط لتعريف الشريط إلى الأمام خطوة بخطوة ، مما يعرض المكون التالي للاختيار بواسطة رأس وضع الجهاز.

4ما هو ضغط الهواء المطلوب؟

يبلغ ضغط التشغيل النموذجي من 0.4 إلى 0.6 ميجا بايت (46 بار). ضغط الهواء المناسب أمر بالغ الأهمية. يسبب انخفاض كبير في فشل التغذية. قد يؤدي ارتفاع كبير جدًا إلى تلف الشريط أو المكونات.

5أي أنواع وأحجام الشرائط يدعمها؟

عرض الشريط: 12 ملم
شريط مكون: شريط بلاستيكي أو ورقي مدرج
المكونات النموذجية: المقاومات الشريحة الكبيرة (1206، 1210) ، المواد المضادة، المرورات الصغيرة، مكثفات الكهربائية.

6ما هي المشاكل الشائعة ونصائح حل المشاكل؟

7ما هي الأجزاء التي تحتاج عادة إلى استبدال؟

أسطوانة الهواء (J70541004A)
ربيع العودة (J90651007A)
السكة الحديدية الموجهة بالشريط (J66021002A)
مدفع شريط الغطاء (J66011003A)
دبوس القفل (J70613008A)
موصلات أنابيب الهواء (J70631015A)

8كيف يمكنني اختبار أو معايرة جهاز التغذية؟

استخدم جهاز معايرة التغذية (J13013001A) أو صندوق اختبار يدوي (J13014002A) لمحاكاة دورات التغذية والتحقق من التقدم السليم للشريط خارج آلة SMT.

9هل يدعم هذا الشريط ؟

قد تكون ملفات لف الشريط الغطاء الاختيارية متاحة (على سبيل المثال ، J13014004A) ولكنها ليست قياسية على جميع النماذج.

10ما هو جدول الصيانة الموصى به؟

يومياً: تنظيف مسار الشريط، والتحقق من الحطام
أسبوعياً: تحقق من ضغط الهواء والأنابيب، وفحص العواصف والأجزاء المتحركة
شهرياً: تزيين البلاستيك إذا لزم الأمر، واستبدال الأجزاء الميكانيكية المتآكلة
كل ثلاثة أشهر: إجراء فحص كامل وإعادة بناء إذا لزم الأمر
