1009 سعة سامسونج المغذية الروحية 08mm خفيفة الوزن 0.79kg

مغذي هوائي سامسونج 08 مم

مقدمة المنتج – مغذي سامسونج الهوائي 8 مم

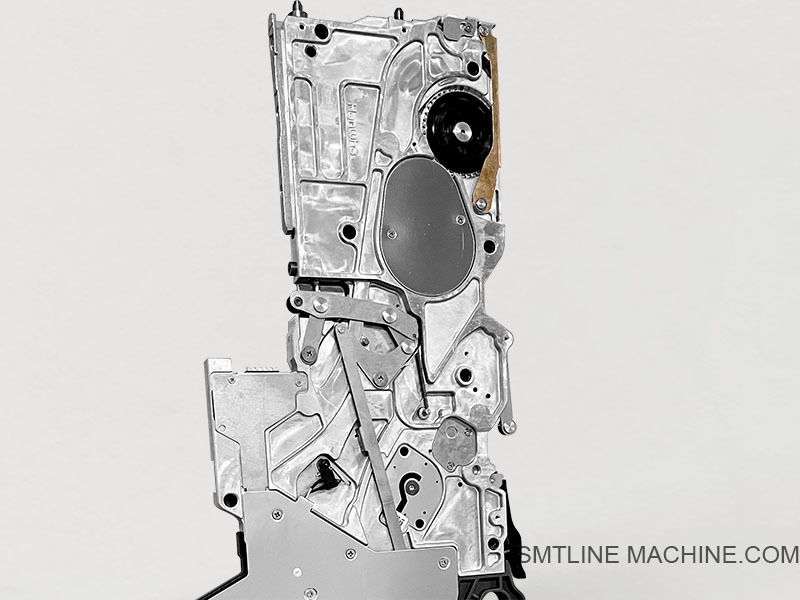

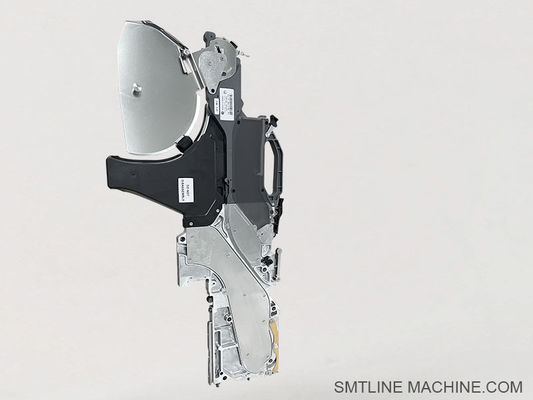

مغذي سامسونج الهوائي 8 مم هو مغذي شريط قياسي مصمم للاستخدام مع آلات سامسونج SMT لالتقاط ووضع المكونات، وخاصة النماذج المبكرة مثل CP40 و CP45 و CP60. يعمل باستخدام الهواء المضغوط لتقديم أشرطة المكونات ويستخدم عادة للمكونات السلبية بتنسيق 8 مم منقوش أو شريط ورقي.

الميزات الرئيسية

نظام دفع هوائي: يستخدم ضغط الهواء لفهرسة الشريط، مما يلغي أجزاء المحرك الميكانيكية.
متوافق مع عرض الشريط 8 مم، وهو مثالي لتغذية المقاومات والمكثفات ودوائر IC الصغيرة.
يعمل مع سلسلة سامسونج CP (CP40/CP45/CP60) والنماذج الأخرى المتوافقة مع الهوائية.
مصمم للتغذية عالية السرعة مع محاذاة متسقة.
سهل التحميل والتفريغ لبكرات الشريط لتغيير سريع.

المواصفات النموذجية

عرض الشريط: 8 مم (مسار واحد)
نوع القيادة: هوائي (آلية أسطوانة الهواء)
سرعة التغذية: فهرسة عالية السرعة للإنتاج الضخم
التركيب: فتحات بنك المغذي القياسية لسلسلة CP
أنواع المكونات: 0402، 0603، 0805، مصابيح LED صغيرة ودوائر IC

التطبيقات

تستخدم في خطوط إنتاج SMT عالية الحجم لتغذية مكونات الرقائق الشائعة.
مثالية لآلات سامسونج من الجيل الأول التي لا تدعم المغذيات الكهربائية.
شائعة في صناعات مثل الإلكترونيات الاستهلاكية والسيارات و LED والاتصالات.

الملحقات الاختيارية

آلية دافع شريط الغطاء
قضبان توجيه الشريط وتجميعات الزنبرك
موصلات أنبوب الهواء ومحولات بنك المغذي
أدوات المعايرة والاختبار لإعدادات مغذي CP

الملحقات ذات الصلة – مغذي سامسونج الهوائي 8 مم

1. المكونات الميكانيكية

قضيب توجيه الشريط
يوجه شريط المكونات إلى مسار المغذي.
معرف الجزء: غالبًا ما يكون خاصًا بالمغذي – تحقق من توافق سلسلة CP8

فاصل / دافع شريط الغطاء
يرفع ويفصل شريط الغطاء بحيث تكون المكونات مكشوفة لالتقاطها.

لوحة قاعدة المغذي / إطار الإسكان
دعم هيكلي يحمل آلية الشريط وأسطوانة الهواء.

دبوس قفل المغذي / تجميع المشبك
يثبت المغذي في سكة بنك المغذي على آلة SMT.

زنبرك مشبك الشريط / زنبرك الشد
يحافظ على شد الشريط المناسب ويمنع انحراف الشريط.

2. المكونات الهوائية

أسطوانة الهواء
يقود آلية تقدم الشريط.
عادة ما تكون أسطوانة صغيرة مزدوجة المفعول أو أحادية المفعول، خاصة بطراز المغذي

صمام الملف اللولبي (لبعض أنواع البنوك)
يتحكم في إمداد الهواء / إيقافه للمغذيات الفردية (خارجي لوحدة المغذي).

موصل أنبوب الهواء / تركيب
تركيبات قياسية للتوصيل بالدفع لإدخال الهواء المضغوط.

كاتم صوت العادم
يقلل الضوضاء الناتجة عن إطلاق الهواء ويحمي الأسطوانة.

3. أدوات الاختبار والصيانة

جهاز معايرة المغذي (لسلسلة CP)
يستخدم للاختبار خارج الجهاز لتقدم الشريط ومحاذاة الشوط.

أداة مشبك الزنبرك
تساعد في الاستبدال الآمن لزنبركات المغذي الداخلية.

منظم ضغط الهواء
يتحكم في ضغط الهواء الوارد لمطابقة مواصفات المغذي (عادة 0.4–0.6 ميجا باسكال).

4. ملحقات متنوعة

رف تخزين المغذي
عربة مغذي آمنة من ESD أو رف تخزين لتنظيم المغذيات أثناء وقت الخمول.

محول حامل البكرة
لتركيب بكرات الشريط بشكل آمن على المغذي.

جهاز لف نفايات الشريط (اختياري، إذا كان مدعومًا)
آلية لتدوير وجمع شريط الغطاء المهمل أثناء التغذية.

أرقام الأجزاء ذات الصلة – مغذي سامسونج الهوائي 8 مم

1. المكونات الميكانيكية

2. المكونات الهوائية

3. المعايرة والأدوات

4. ملحقات متنوعة

ملاحظة: قد يختلف رقم الجزء المحدد قليلاً اعتمادًا على جيل ودفعة مغذي سلسلة CP (على سبيل المثال، CP45، CP40L، CP60). تحقق دائمًا من الملصق الموجود على جسم المغذي للحصول على التوافق الكامل.

دليل الأسئلة الشائعة – مغذي سامسونج الهوائي 8 مم

1. ما هو استخدام مغذي سامسونج الهوائي 8 مم؟

إنه مصمم لتغذية شريط ناقل 8 مم يحتوي على مكونات مثبتة على السطح (مثل مقاومات 0402، 0603، 0805، مكثفات، دوائر IC صغيرة) في آلات سامسونج CP-series SMT، باستخدام الهواء المضغوط لتقديم الشريط.

2. ما هي آلات SMT المتوافقة معها؟

هذا المغذي متوافق مع النماذج التالية:

سامسونج CP40، CP45، CP60
بعض متغيرات CP45FV و CP40L

تتطلب هذه الآلات مغذيات من النوع الهوائي، وليست كهربائية.

3. كيف يعمل؟

يستخدم المغذي أسطوانة تعمل بالهواء المضغوط لفهرسة الشريط للأمام. يتقدم الشريط درجة واحدة لكل دورة وضع، مما يكشف عن المكون التالي لالتقاطه بواسطة رأس التنسيب.

4. ما هو ضغط الهواء المطلوب للتشغيل؟

الضغط التشغيلي النموذجي:
0.4 إلى 0.6 ميجا باسكال (4–6 بار)
منخفض جدًا = فشل التغذية
مرتفع جدًا = عدم محاذاة المكون أو تلف الشريط

5. ما هي أنواع الأشرطة التي يدعمها؟

عرض الشريط: 8 مم
أنواع الشريط: شريط بلاستيكي أو ورقي منقوش
أنواع المكونات: مقاومات الرقائق، المكثفات، مصابيح LED، أشباه الموصلات الصغيرة

6. ما هي المشكلات الشائعة ونصائح استكشاف الأخطاء وإصلاحها؟

7. ما هي الأجزاء التي يتم استبدالها بشكل شائع؟

أسطوانة الهواء – J70541004A
زنبرك الإرجاع – J90651007A
قضيب توجيه الشريط – J66021001A
دافع شريط الغطاء – J66011003A
مقبض / دبوس القفل – J70613008A
موصلات الأنبوب – J70631015A

8. كيف يمكنني اختبار المغذي؟

استخدم صندوق اختبار مغذي يدوي (مثل J13014002A) أو جهاز معايرة (J13013001A) لمحاكاة التغذية دون تشغيل آلة SMT الكاملة.

9. هل يدعم إعادة لف شريط الغطاء؟

تسمح بعض الإعدادات ببكرات إعادة لف شريط الغطاء الاختيارية (مثل J13014004A)، ولكن العديد من المغذيات الهوائية المبكرة لا تدعم الإرجاع التلقائي.

10. كم مرة يجب إجراء الصيانة؟

يوميًا: قم بإزالة الغبار، وتحقق من مسار الشريط
أسبوعيًا: تحقق من تسرب الهواء، وافحص الينابيع والأجزاء المتحركة
شهريًا: قم بتزييت أسطوانة الهواء، واستبدل الأجزاء البالية
ربع سنويًا: فحص كامل وإعادة بناء إذا لزم الأمر
