مغذّي Samsung CWEF-YE32-V8 عالي الدقة لوضع المكونات بكفاءة

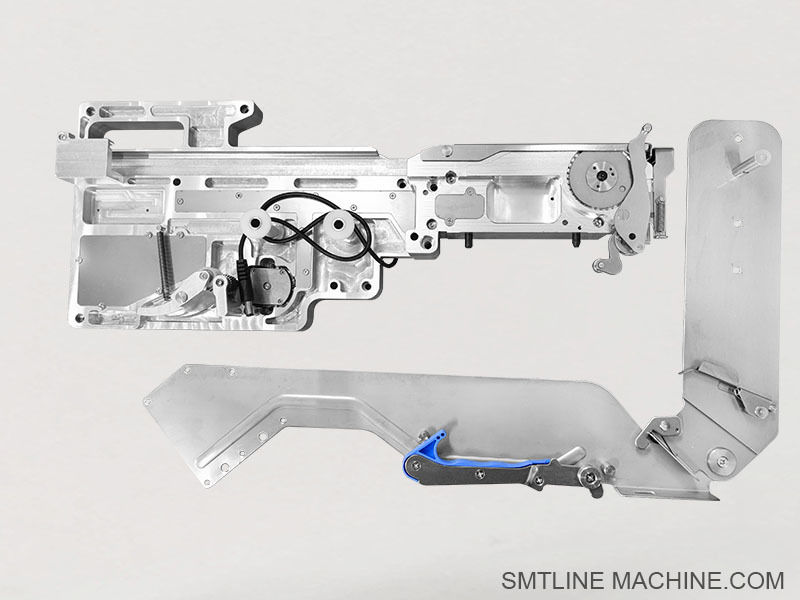

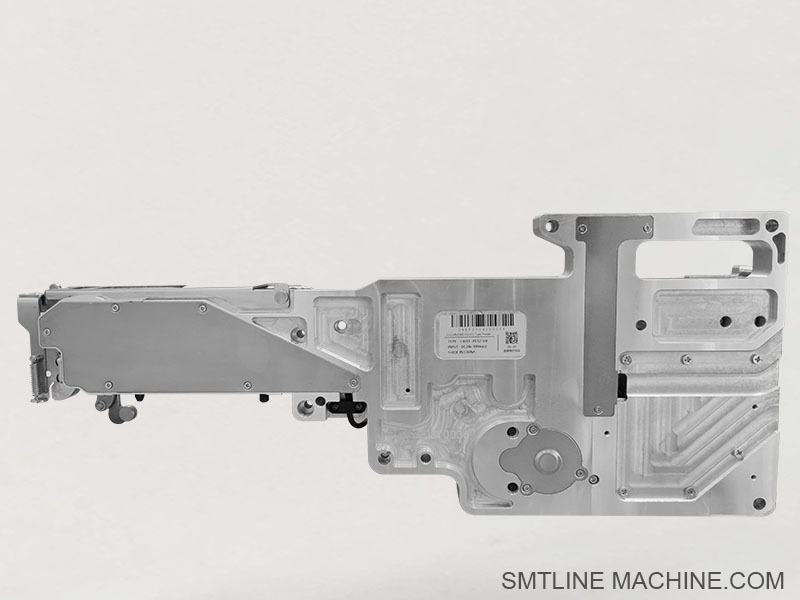

مغذّي سامسونج CWEF-YE32-V8

مقدمة المنتج – مغذّي سامسونج CWEF‑YE32‑V8

نسخة موثوقة من مغذّي سامسونج الكهربائي الذكي 32 مم – مصمم لخطوط إنتاج SMT السريعة والمتنوعة باستخدام منصات التقاط ووضع سامسونج / هانهوا (سلسلة SM و CP و DECAN و SME).

الميزات الرئيسية

تشغيل كهربائي، مما يلغي متطلبات الهواء المضغوط
يتعامل مع شريط 32 مم، وهو مثالي للمكونات السلبية الأكبر ودوائر IC الصغيرة
متوافق مع واجهات موصل 4 أو 5 سنون، اعتمادًا على جيل الجهاز
محرك مدمج، ومشفر، ومنطق مستشعر، مما يتيح التغذية الدقيقة واكتشاف الأخطاء
يدعم عمليات تبديل المغذيات السريعة وبنوك المغذيات عالية الكثافة

المواصفات النموذجية

عرض الشريط: 32 مم (قياسي بمسار واحد)
نظام التشغيل: محرك داخلي + لوحة دارة مطبوعة للتحكم (برنامج ثابت V8)
التركيب: متوافق مع بنوك مغذيات سامسونج/هانهوا لأجهزة SM/CP/SME/DECAN
الميزات: تقدم الشريط، واستشعار النهاية/وجود الشريط، وردود فعل المحرك، وإعادة لف شريط الغطاء الاختياري

التطبيقات

يستخدم لتغذية المكونات المتوسطة إلى الكبيرة (ملفات الحث الرقائقية، والمكثفات، والموصلات، ودوائر IC الصغيرة) في خطوط SMT عالية الحجم على منصات مثل:

SM421، SM471، SM482
سلسلة CP: CP40 / CP45 / CP60
DECAN S1/S2
خطوط المغذيات الكهربائية من سلسلة SME

الصيانة النموذجية والملحقات ذات الصلة

تشمل قطع الغيار الرئيسية التي تشترك فيها غالبًا مع مغذيات سامسونج الكهربائية المماثلة:

قضبان توجيه الشريط
دوافع وأسطوانات شريط الغطاء
تجميعات المحركات وعلب التروس
لوحة دارة مطبوعة للمستشعر ولوحة المشفر
تجميعات مستشعر نهاية الشريط
أدوات معايرة لاختبار المحاذاة

الملحقات ذات الصلة – مغذّي سامسونج CWEF-YE32-V8

1. المكونات الميكانيكية

تجميع قضيب توجيه الشريط
يضمن التغذية السلسة لشريط 32 مم وتحديد موضع المكونات بدقة.

دافع شريط الغطاء
يرفع ويفصل شريط الغطاء عن الحامل لتعريض المكونات للالتقاط.

لوحة الغطاء العلوي / تجميع المشبك
يثبت شريط المكونات في مكانه بإحكام لتجنب التغذية الخاطئة.

دبوس القفل / مقبض قفل المغذي
يثبت المغذي في فتحة بنك المغذي أثناء تشغيل الجهاز.

لوحة الغطاء الجانبي للمغذّي
يحمي المكونات الداخلية وغلاف المحرك من التلف أو الحطام.

2. مكونات القيادة والإلكترونيات

تجميع المحرك المتدرج
يقود الآلية الداخلية للمغذّي لتقديم الشريط بدقة.

علبة التروس / وحدة القيادة
ينقل عزم الدوران من المحرك إلى آلية تغذية الشريط.

لوحة دارة مطبوعة للتحكم الرئيسية
يتعامل مع التحكم في المحرك، والاتصال، ومدخلات/مخرجات المستشعر.

لوحة مستشعر الشريط (مستشعر الوجود والنهاية)
يكتشف وجود الشريط وينبه عند انتهاء البكرة أو عدم محاذاتها.

كابل إشارة المغذي (4 سنون أو 5 سنون)
يوفر إشارات الطاقة والتحكم من آلة الالتقاط والوضع إلى المغذي.

3. أدوات المعايرة والصيانة

أداة معايرة المغذي / أداة الاختبار
تسمح باختبار المغذي وضبطه والتحقق من أدائه خارج الجهاز.

بكرة إعادة لف الشريط
تجمع نفايات شريط الغطاء للتشغيل النظيف والفعال.

لوحة زنبركية / لوحة ضغط
تطبق ضغطًا للحفاظ على محاذاة الشريط أثناء التغذية.

قوس دعم دليل الشريط
يضمن الصلابة والدقة في مسار الشريط.

4. التخزين والمناولة

رف / عربة تخزين المغذي
تستخدم لتنظيم وتخزين مغذيات متعددة بأمان عندما لا تكون قيد الاستخدام.

صينية المغذي
تساعد في التحميل/التفريغ المنظم أثناء التغييرات.

هذه الملحقات ضرورية للتشغيل السلس والمحاذاة والصيانة لمغذّي CWEF-YE32-V8 الكهربائي 32 مم وتشترك فيها عادةً أبعاد مغذيات سامسونج الكهربائية الأخرى (8 مم، 12 مم، 24 مم، إلخ).

أرقام الأجزاء ذات الصلة – مغذّي سامسونج الكهربائي CWEF-YE32-V8

1. المكونات الميكانيكية

2. المكونات الكهربائية / القيادة

3. أدوات المعايرة / الصيانة

هذه الأجزاء إما بدائل مباشرة أو مكونات متوافقة تستخدم بشكل شائع في مغذيات سلسلة SME من سامسونج/هانهوا، بما في ذلك CWEF-YE32-V8.

دليل الأسئلة الشائعة – مغذّي سامسونج الكهربائي CWEF-YE32-V8

1. ما هو استخدام CWEF-YE32-V8؟

CWEF-YE32-V8 هو مغذّي كهربائي ذكي 32 مم يستخدم لتزويد المكونات المثبتة على السطح المتوسطة إلى الكبيرة (مثل الموصلات ودوائر IC ووحدات الطاقة) من شريط الحامل إلى أجهزة SMT مثل سلسلة SM و CP و DECAN و SME.

2. ما هي أجهزة SMT المتوافقة معه؟

يعمل مع أجهزة الالتقاط والوضع من سامسونج/هانهوا التي تدعم المغذيات الكهربائية، بما في ذلك:

سلسلة SM: SM421، SM471، SM482
سلسلة CP: CP45، CP60
سلسلة DECAN: S1، S2
سلسلة SME: بنوك المغذيات التي تدعم 4 سنون أو 5 سنون (تحقق من إصدار الموصل)

3. ما هو الفرق الرئيسي بين الإصدار V8 والإصدارات V7 الأقدم؟

يتضمن الإصدار V8 برنامجًا ثابتًا داخليًا محسنًا، ودورات تغذية أسرع، وأداء محرك أكثر موثوقية، وتوافقًا أفضل مع أنظمة DECAN/SME الأحدث.

4. هل هو كهربائي أم هوائي؟

إنه كهربائي بالكامل، مما يعني أنه يعمل عبر محرك مدمج ووحدة تحكم PCB، دون الحاجة إلى هواء مضغوط.

5. ما حجم المكونات أو الشريط الذي يدعمه؟

عرض الشريط: 32 مم
مناسب للمكونات الإلكترونية الأكبر حجمًا، مثل:

دوائر IC الكبيرة
وحدات RF
الموصلات
أشباه الموصلات للطاقة

6. ما هي المشاكل الشائعة وكيفية استكشاف الأخطاء وإصلاحها؟

7. ما هي الأجزاء التي يتم استبدالها بشكل شائع؟

تجميع المحرك – J90551427A
علبة التروس – J90651417A
لوحة دارة مطبوعة للمستشعر – J67031002A
قضيب توجيه الشريط – J66021001A
دافع شريط الغطاء – J66011003A
لوحة دارة مطبوعة للتحكم – J90851407A

8. كيف أقوم بمعايرة أو اختبار المغذي؟

استخدم أداة معايرة المغذي (على سبيل المثال، J13013001A) للتحقق من تقدم المغذي ومحاذاته واكتشاف الأخطاء خارج جهاز SMT.

9. هل يدعم إعادة لف شريط الغطاء؟

نعم، يمكن تجهيزه ببكرة إعادة لف الشريط (على سبيل المثال، J13014004A) لإدارة نفايات شريط الغطاء أثناء التشغيل.

10. كم مرة يجب أن أقوم بصيانته؟

الاستخدام الخفيف: نظف وافحص كل 1-2 أسبوع
الاستخدام المكثف: تحقق بعد كل بكرة أو تحول
ربع سنويًا: استبدل المحرك أو الأجزاء الميكانيكية البالية اعتمادًا على الحمل
