مزود سامسونج CWEF-YE24-V7 عالي الدقة للتعامل مع المكونات المثلى

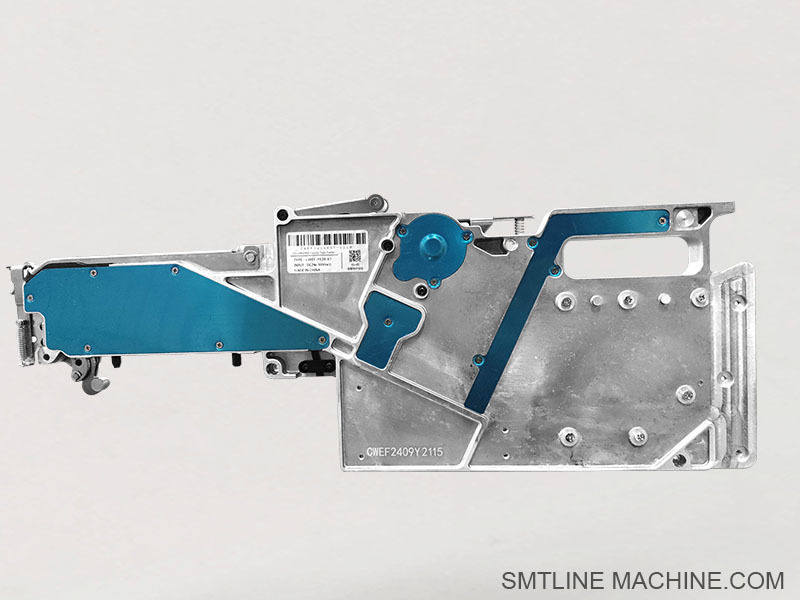

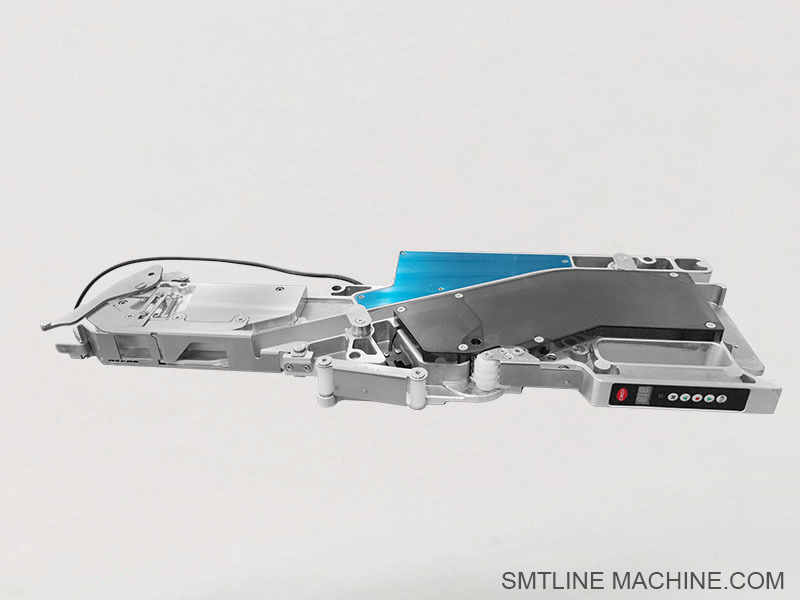

سامسونج فيدر CWEF-YE24-V7

مقدمة المنتج Samsung CWEF-YE24-V7 المغذية الكهربائية

سامسونج CWEF-YE24-V7 هي نسخة محسنة من 8 ملم المغذية الكهربائية المستخدمة في سامسونج / هانوا SMT آلة الاختيار والمكان (مثل SM / CP / SME سلسلة).عادةً ما يتضمن محركًا محسّنًا ومنطقًا للتحكم لتحسين التقدم الأكثر موثوقية في الشريط ومزامنة أفضل مع برمجيات الآلة الأخيرة.

الخصائص الرئيسية

طعام كهربائي بالكامل يزيل الحاجة إلى الهواء المضغوط
متوافق مع شريط عرض 8 ملم ‬معياري لمكونات الرقاقة مثل المقاومات والمكثفات والإس آي الصغيرة
وظائف مشفرة ومستشعرات مدمجة للكشف عن وجود الشريط ومنع سوء التغذية
مصممة لخطوط Samsung/Hanwha SMT مع أنواع الاتصالات ذات 4 أو 5 أعواد
تصميم مضغوط مع قدرات التبديل السريع، مثالية لإنتاج عالية-مزيج

مواصفات نموذجية

عرض الشريط: 8 ملم
القيادة: المحرك الداخلي + أجهزة التحكم الإلكترونية (منطق V7)
نوع الجهاز: متوافق مع أجهزة التغذية القديمة ذات الأربعة أقلام وأحدثها ذات الأربعة أقلام اعتماداً على طراز الجهاز
التثبيت: متوافق مع سكة حديد بنك تغذية سامسونج القياسية
التغذية الراجعة وواجهة المستشعر: الكشف عن نهاية الشريط ، الكشف عن الأمام / الخلف ، إشارة حالة المحرك

التطبيقات

تغذية المكونات السلبية الصغيرة (مثل 0402 ، 0603 ، 0805) في إنتاج SMT
تستخدم في بيئات عالية الخليط التي تتطلب تبادلات سريعة للمغذيات
متوافق مع أجهزة عائلة سامسونج مثل SM320 ، SM421 ، SM471 ، SM482 ، CP60 ، DECAN S1 / S2 ، سلسلة SME (تأكيد نسخة المرفق)

الصيانة الشائعة والملحقات ذات الصلة

حتى دون الوصول إلى أوراق المواصفات الرسمية، تشمل الملحقات والقطع الغيارية النموذجية ذات الصلة:

مجموعات السكك الحديدية ذات الشريط
أجهزة ضغط الشريط الغطاء والملفات
مكونات المحركات وصناديق التروس
لوحة PCB أو لوحة تشفير
معايرة جهاز التغذية/جهاز الاختبار
حزم اتصال (4-pin أو 5-pin)

الملحقات ذات الصلة Samsung CWEF-YE24-V7 Feeder

1الملحقات الميكانيكية

تجميع السكة الحديدية الموجهة بالشريط
يقود شريط المكون بدقة من خلال آلية التغذية
الجزء المشترك: J66021001A

ضغط شريط الغطاء
يضغط ويفصل شريط الغطاء ليعرض المكونات للاختيار
الجزء المشترك: J66011003A

تجميع الغطاء العلوي / مشبك الشريط
يحمي منطقة التغذية ويحافظ على الشريط في مكانه أثناء التشغيل
الجزء: J66031011A

دبوس القفل / مقطوعة تثبيت المغذية
يُغلق المُغذّي في بنك المُغذّي للآلة.
الجزء: J70613008A

صفيحة الغطاء الجانبي / قذيفة التغذية
يحمي المكونات الداخلية للمغذية.
الجزء: J66031017A

2المكونات الكهربائية

تجميع محرك التغذية
يدفع المعدات الداخلية لتقديم الشريط
الجزء: J90551427A

علبة التروس
يحول عزم الدوران إلى آلية الشريط
الجزء: J90651417A

PCB التحكم في المغذية
يتحكم بالمحرك ويتواصل مع آلة الاختيار
الجزء: J90851407A

جهاز استشعار التغذية PCB / جهاز استشعار نهاية الشريط
يكتشف وجود الشريط أو ظروف نهاية الشريط
الجزء: J67031002A أو J67021010A

كابل التغذية / ربط 4 أو 5 دبوس
يربط طاقة المغذيات وإشارات إلى الآلة.
الجزء: J66011002A

3أدوات المعايرة والصيانة

معايير التغذية / جهاز الاختبار
تستخدم للتعديل دون اتصال أو اختبار حركة المغذية.
الجزء: J13013001A

ملف التلفاز
يجمع نفايات شريط الغطاء أثناء التشغيل
الجزء: J13014004A

صفيحة الربيع / ربيع الضغط
يوفر الضغط على الشريط لتغذية مستقرة.
الجزء: J66031022A

دعامة تثبيت دليل الشريط
يحافظ على قاطرة الدليل بشكل آمن أثناء التغذية
الجزء: J66031013A

4. التخزين والتعامل مع المغذيات

رف تخزين المغذيات (أمان ESD)
تستخدم لتخزين المغذيات أثناء التحول أو وقت التوقف.
الجزء: J13012003A

وعاء أو عربة التغذية
وحدة متنقلة لنقل مزودات متعددة بين الخطوط.

أرقام الأجزاء ذات الصلة Samsung CWEF-YE24-V7 Feeder

1مكونات ميكانيكية

2مكونات الكهرباء والتحرك

3الأدوات والأجهزة الطرفية

تدعم أرقام الأجزاء هذه الصيانة والإصلاح والترقية الروتينية لمغذية CWEF-YE24-V7 ، مما يضمن التشغيل المستمر عالية السرعة على خطوط SMT Samsung / Hanwha مثل SM421 ، SM471 ، SM482 ، CP45,و DECAN.

دليل الأسئلة الشائعة Samsung CWEF-YE24-V7 المغذية الكهربائية

1ما هو CWEF-YE24-V7 المستخدمة؟

هذا هو سريع، مدفوعة كهربائيا 8 ملم SMT تغذية تستخدم لتزويد المكونات من ملفات الشريط (عادة 0402، 0603، 0805) إلى آلات سامسونج / هانوه SMT.إنه يعمل على تلقائيات تصنيف الشريط وتوفير محاذاة متسقة للمكونات المثبتة على السطح.

2مع أي أجهزة هو متوافق؟

وهي متوافقة مع معظم طرازات سامسونج / هانوا التي تدعم أجهزة تغذية كهربائية ، بما في ذلك:

سلسلة SM: SM320, SM421, SM471, SM482
سلسلة CP: CP40 ، CP45 ، CP60
سلسلة DECAN: S1، S2
سلسلة الشركات الصغيرة والمتوسطة (متوافق مع بنك التغذية V7)

تأكد من تأكيد نوع المرفق (4-pin أو 5-pin) مع نموذج الجهاز الخاص بك.

3ما هو الفرق بين CWEF-YE8-V7 و CWEF-YE24-V7؟

كلاهما أجهزة تغذية كهربائية ، ولكن YE24-V7 عادة ما يدعم نطاقات فهرسة أطول ويمكن أن يتعامل مع ملفات تعريف المكونات الأكبر قليلاً / الأطول في عرض شريط 8 مم.الإصدار V7 يتضمن ميزات تحسين منطق التحكم والردود.

4ما هي المشاكل الشائعة ونصائح حل المشاكل؟

5كيف يتم تشغيل و التحكم في جهاز التغذية؟

يستخدم محرك خطوة داخلي يتم التحكم به بواسطة لوحة تحكم في التغذية، يتم تشغيله من خلال موصل 4-pin أو 5-pin يتم توصيله إلى آلة SMT. لا يتطلب الهواء المضغوط.

6ما هي قطع الغيار التي يتم استبدالها عادة؟

تجميع المحرك J90551427A
علبة التروس القادمة J90651417A
أجهزة الكشف عن الشاشة PCB ¥ J67031002A
السكة الحديدية الموجهة بالشريط ¥ J66021001A
ضغط الشريط الغطاء J66011003
عقدة قفل التغذية J70613008A

7كيف يمكنني اختبار أو معايرة جهاز التغذية؟

استخدم جهاز معايرة التغذية (مثل J13013001A) لاختبار تشغيل المحرك وتحويله وتصنيف الشريط خارج الجهاز.

8كم مرة يجب أن يتم صيانة جهاز التغذية؟

استخدام خفيف: فحص وتنظيف كل أسبوعين
الإنتاج الثقيل: فحص يوميا أو بعد كل بكرة
استبدال الأجزاء المرتدية (الخطوط اليدوية، المحركات، أجهزة الاستشعار) كل 3-6 أشهر اعتمادا على الحمل

9أيمكنك إعادة لف شريط الغلاف؟

نعم. يدعم المغذّي ملفات إعادة لف شريط الغطاء الاختياري (على سبيل المثال، J13014004A) للحفاظ على نظافة مناطق العمل وتجنب التدخل.

10كيف يمكنني معرفة ما إذا كان إطعام 4 أو 5 أقواس؟

تحقق من سدادة الواجهة الخلفية.

4 دبوس: تستخدم في نماذج SM / CP السابقة
5 دبوس: يدعم خطوط إشارة إضافية للآلات الجديدة (منطق متوافق مع V7)
