تحديد سامسونج CWEF-YE8-V7 تغذية لتركيب المكونات بكفاءة

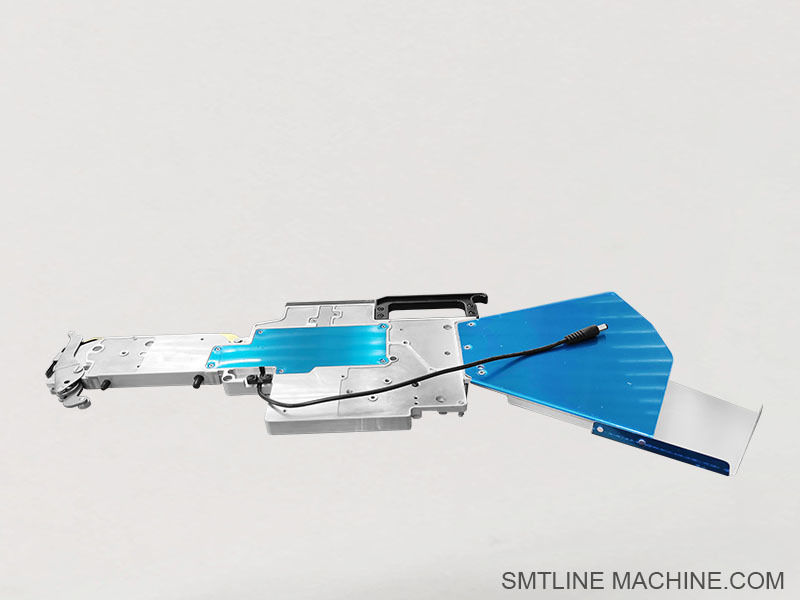

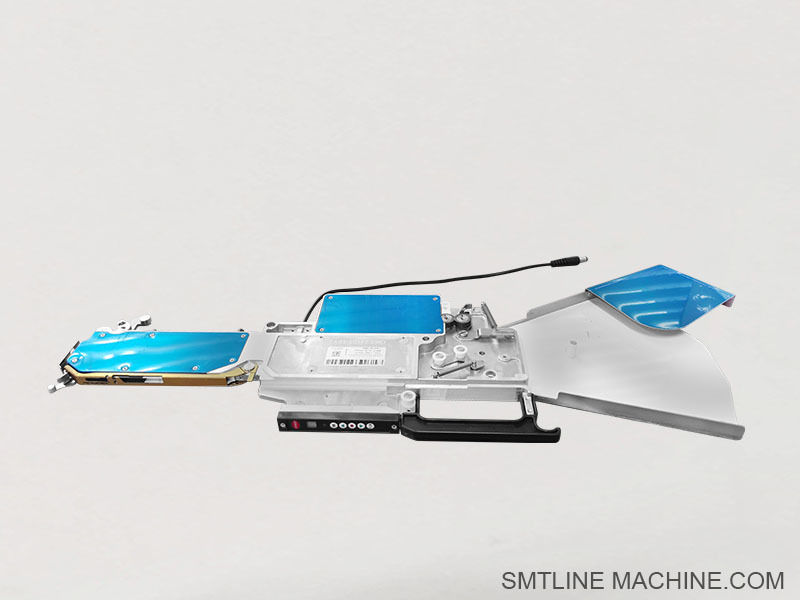

إمداد سامسونج CWEF-YE8-V7

مقدمة المنتج Samsung CWEF-YE8-V7

سامسونج CWEF-YE8-V7 هو مزود كهربائي عالي الأداء 8 ملم مصمم لدمج سلس مع آلات سامسونج / هانوا SMT (آلات مثل سلسلة SM / CP / SE).هذا المغذية الذكية تقدم موثوقة ملفات الشريط لمقاومة رقاقة، المكثفات، والمكونات السلبية الصغيرة أثناء تجميع SMT عالي السرعة.

الخصائص الرئيسية

نظام القيادة الكهربائية يضمن تغذية دقيقة مع إعدادات القمة قابلة للتعديل
التوافق مع شريط 8 ملم ، تنسيق قياسي لمكونات الرقاقة المستخدمة عادةً
التوافق بين SMME / SM / CP / Hanwha ، مدعوم على نطاق واسع عبر أنظمة منصة Samsung pick-and-place
التركيب الموثوق به لترميز وأجهزة الاستشعار، ومنع سوء تغذية الشريط وتحسين دقة اختيار المكونات.
البناء المدمج والقوي، مصمم ليتلاءم مع بنوك التغذية المكتظة وتدعم التغييرات السريعة

مواصفات نموذجية

عرض الشريط: 8 ملم (القياسية)
محرك التغذية: محرك كهربائي مع وحدة تحكم دقيقة متكاملة
واجهة: Samsung/Hanwha SM/CP-style connector
تكوين دبوس: عادة ما تكون إصدارات 4 أو 5 دبوس متاحة
التثبيت: متوافق مع رفوف الكاسيت ECM القياسية في خطوط سامسونج / هانوا

التطبيقات

تستخدم في مجموعة سامسونج / هانوا لتركيب سطحية عالية الحجم ودقة
مثالية لمعالجة مكونات الشريحة (0805، 0603، 1206) والمساويات الصغيرة
يدعم تشغيل المنتجات عالية الخليط مع تغييرات تغذية متكررة بسبب تصميم التحميل / تفريغ سريع

التوافق و خيارات الشراء

غالبًا ما يتم بيعها مستعملة أو معاد تجديدها من خلال موردي قطع الغيار SMT ، واختبارها مع الضمان
العديد من الاختلافات المتاحة: أنماط الاتصال 4-pin / 5-pin ، وبعضها يحتوي على منطق تحكم V7 المحدث
عادة ما يتم تخزينها في 8 ملم CP40 ، سلسلة SM وتكوينات تغذية الصحن

الملحقات ذات الصلة Samsung CWEF-YE8-V7 Feeder

1قطع الغيار للمغذيات

غطاء المغذية / لوحة الغطاء
يستخدم للحفاظ على الشريط الناقل بشكل آمن ومنع التشابك أو الرفع

شريط توجيه السكة الحديدية / لوحة توجيه
يضمن تغذية سلسة ودقيقة للشريط 8 ملم أثناء التشغيل عالية السرعة.

تجميع الدفع / مدفع الشريط
يحافظ على الضغط المناسب وتحديد شريط الغطاء أثناء التغذية.

مستشعر الشريط / مستشعر النهاية
يكتشف وجود أو نهاية الشريط ؛ يضمن الكشف الدقيق عن اختيار المكونات.

2محركات وقطع ميكانيكية

محرك التغذية / مجمع محرك الخطوة
يعمل على آلية التغذية الداخلية (تستخدم أجهزة التغذية الكهربائية محركات متكاملة).

مجموعات العدادات / علبة العدادات
تحويل العزم من المحرك إلى العجلات الدوارة للمغذيات؛ قد يرتدي بمرور الوقت.

عجلة التغذية / تجميع عجلة الدبوس
يساعد على تدوير أو استقرار لفافة الشريط أثناء التشغيل.

زر القفل / شريط التثبيت
تستخدم لتثبيت المغذية إلى بنك المغذية أو فتحة على آلة الاختيار والمكان.

3المكونات الكهربائية

PCB المغذية (لوحة التحكم)
يدير المنطق الحركي ويتواصل مع واجهة آلة SMT

كابل التغذية / حزام المرفق
يربط جهاز التغذية بإشارة التحكم ومصدر الطاقة (عادة ما يكون 4 أو 5 نقاط حسب النموذج).

لوحة مستشعر الغذاء
اختياري لمراقبة حركة الشريط، وضع الشريط الغطاء، أو الكشف عن الأخطاء.

4أدوات معايرة وصيانة المغذيات

معايرة المغذية
تستخدم لاختبار وتعديل المغذيات الكهربائية خارج آلة SMT.

ريفيندر الشريط / ريل جمع الشريط
يجمع شريط غطاء أثناء التغذية لمنع التداخل أو التشابك.

مجموعة التنظيف / المزلقات
للحفاظ على الأجزاء الميكانيكية مثل الأطواق والعجلات والسكك الحديدية.

5رف التغذية / مخزن

عربة التخزين
عربة متحركة لتنظيم وتخزين العديد من المغذيات.

رف التغذية (ESD-safe)
حامل التغذية الآمنة للستاتيكية لعمليات التحميل والتفريغ.

أرقام الأجزاء ذات الصلة Samsung CWEF-YE8-V7 Feeder

1مكونات ميكانيكية

J66021001A ️ سكة الحديد الموجهة بالشريط
J66011003A مجموعة ضغط شريط الغطاء
J70613008A عقدة القفل
J66031011A مجموعة الغطاء العلوي
J66031017A لوحة الغطاء الجانبي

2محركات و مكونات كهربائية

J90551427A مجموعة محرك التغذية
J90651417A وحدة علبة التروس
J91751403A ️ مقطورة المحرك / التوصيل
J67031002A
J90851407A لوحة التحكم الرئيسية للمغذية
J66011002A كابل إشارة التغذية / جهاز الاتصال

3أدوات المعايرة والصيانة

J13013001A Jig Calibration Feeder / عدادات الاختبار
J67021010A مجموعة مستشعر نهاية الشريط
J66031013A إصلاح القيادة الشريط
J13014004A

4الاكسسوارات الاختيارية والعامة

J13012003A رف تخزين التغذية (خزنة ESD)
J25052013A محرك إعادة لف شريط الغطاء
J66031022A الصفيحة الربيعية (عصا الضغط)
J67041001A مستشعر تشفير لحركة الشريط

دليل الأسئلة الشائعة Samsung CWEF-YE8-V7 المغذية الكهربائية

1ما الذي يستخدم له جهاز تغذية CWEF-YE8-V7؟

هو جهاز تغذية كهربائي 8 ملم يستخدم لتزويد مكونات تركيب السطح (عادة 0402 ، 0603 ، 0805 ، إلخ) من ملفات الشريط إلى آلات Samsung / Hanwha مثل SM و CP و DECAN.

2مع أي أجهزة هو متوافق؟

جهاز CWEF-YE8-V7 متوافق مع مختلف منصات SMT Samsung / Hanwha ، بما في ذلك:

SM320, SM421, SM471, SM482
CP40، CP45، CP60
سلسلة DECAN S1/S2 و SME
تحقق من مواصفات بنك التغذية لنموذجك لضمان التوافق (إصدارات 4 أو 5 دبوس).

3هل هي كهربائية أم هوائية؟

يتم تشغيله كهربائياً ، وذلك باستخدام محرك مدمج وPCB التحكم. لا تحتاج إلى هواء مضغوط ، على عكس أجهزة تغذية هوائية قديمة.

4ما هي أحجام المكونات التي يدعمها؟

يدعم الشريط القياسي 8 ملم، والذي يستخدم عادة للمكونات السلبية الصغيرة مثل:

0402, 0603, 0805 المقاومات والمكثفات
أجهزة IC أو LED الصغيرة في شريط نقاشي أو ورقي 8 ملم

5كيف يتم تشغيل و التحكم في جهاز التغذية؟

يتم توصيل جهاز التغذية بالآلة عبر واجهة كهربائية من 4 أو 5 أقواس ويتم التحكم بها بواسطة برنامج آلة SMT.

6ما هي أعراض الفشل الشائعة؟

التشويش في الشريط أو سوء التغذية
المحرك لا تقدم الشريط
لا يوجد استجابة أو إدراك من الآلة
شريط الغطاء لا يقلع بشكل صحيح

قد تشير هذه إلى مشاكل في المحرك، أو المستشعر، أو PCB، أو عدم المواءمة الميكانيكية.

7ما هي الأجزاء المتبادلة الشائعة؟

سكة الحديد الموجهة بالشريط (J66021001A)
مجموعة المحرك (J90551427A)
علبة التروس (J90651417A)
لوحة PCB لجهاز استشعار الشريط (J67031002A)
جهاز ضغط شريط الغطاء (J66011003A)

8كيف يتم صيانة المغذية؟

نظف مسار الشريط بانتظام لتجنب التراكم
فحص الأجهزة ووظائف المحرك أثناء التوقف
قم باستبدال الأجزاء المتآكلة أو الخاطئة على الفور
استخدم الجهاز المعدل لاختبار حركة المغذية خارج الاتصال

9هل يدعم هذا الشريط ؟

نعم. يمكن أن تكون مجهزة بمركب لف الشريط الغطاء (على سبيل المثال، J13014004A) ، مما يساعد على إدارة النفايات الشريط نظيفة أثناء الإنتاج.

10كيف يمكنني تحديد النسخة أو نوع الجهاز؟

تحقق من الملصق أو المرفق الخلفي:

نسخة 4 دبوس: التوافق مع الآلات القديمة
نسخة 5 دبوس: نماذج أحدث أو أنظمة ردود فعل محسنة
أيضاً ابحث عن إصدار البرنامج الثابت أو علامة "V7".
