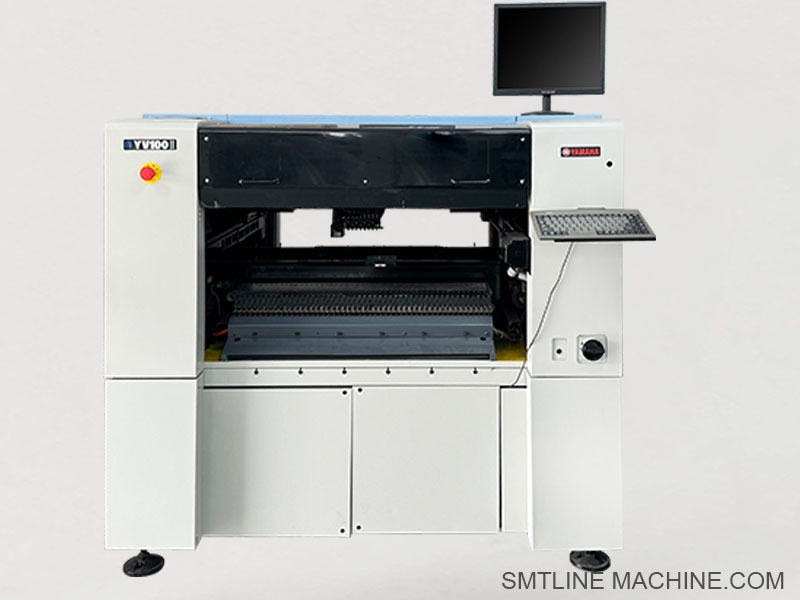

Yamaha YV100 Steel-Mesh (YV100X) التفتيش / آلة الاختيار والوضع

سرعة متوسطة high‑precision surface‐mount (SMT) placement and inspection unit—popularly known as the YV100 Steel Mesh Inspection Machine—combines rapid pick‑and‑place capabilities with onboard visual inspection using high‑resolution multi‑vision cameras.

هذه الآلة مثالية لإنتاج مجموعات متوسطة ومجموعات إلكترونية معقدة، خاصة عندما تكون السرعة والدقة حاسمة.

الخصائص الرئيسية

وضع متوسط السرعة: ما يصل إلى ~ 18000 عنصر / ساعة (~ 0.2 ثانية لكل شريحة) و ~ 2100 QFP / ساعة (~ 1.7 ثانية لكل QFP)
دقة استثنائية: دقة وضع ±0.05 ملم (50 ميكرومتر) ، ±0.03 ميكرومتر (30 ميكرومتر) التكرار الكامل
نظام حلقة مغلقة مزدوجة القيادة: يضمن التحكم المحرك المتسق مع موثوقية عالية
مجموعة واسعة من المكونات: من رقائق 0201 الصغيرة إلى رقائق QFP / BGA / CSP ضخمة 32 مم
الرؤية عالية الدقة: تستخدم كاميرتين متعددتين الرؤية للتحقق من اختيار المكونات ومحاذاة المكونات وتفتيش الكرة اللحامية
دعم الفوهات الخاصة: يقلل تصميم الفوهة الطائرة لـ Yamaha من الوقت الميت ، وهو مثالي للمكونات ذات الشكل الغريب أو الحساسة
تكامل SMT: متوافق مع أجهزة التغذية القياسية 8 56 ملم ، وعاء ، عصا ، تنسيقات السائبة ؛ يتواصل عبر بروتوكولات SMEMA

المواصفات التقنية

معالجة الأقراص الصلبة: 50 × 50 ملم إلى 460 × 335 ملم (تدرج بعض المصادر عرضًا يصل إلى 445 ملم)
سمك اللوحة: 0.4 ∼ 3.0 ملم ([شنتشن CN Technology Co. Ltd..][1])
الدقة: ±0.1 ملم لأجزاء الشريحة؛ ±0.08 ملم لأشعة QFP/BGA
السرعة: ~ 18000 CPH للمكونات الصغيرة ؛ ~ 2100 CPH للمكونات الكبيرة
دعم المغذية: ما يصل إلى 100 طعام شريط و ~ 80 طعام صينية
الطاقة: ثلاثي المراحل 220 ‬240 ‬380 ‬400 فولت ، ~ 4 كيلو فولت ([شنتشن CN Technology Co. Ltd..] [1])
الأبعاد: حوالي 1.65 × 1.40 × 1.85 م ؛ الوزن ~ 1.4 ∼ 1.6 طن
ضغط الهواء: 0.55 MPa للأنظمة الهوائية

التطبيقات

مثالية لإنتاج الدفعات الصغيرة والمتوسطة، الإلكترونيات عالية الدقة، والتصنيع عالية الخليط، بما في ذلك القطاعات مثل السيارات والأجهزة الطبية، الإلكترونيات الاستهلاكية،وأنظمة التحكم الصناعية.

المزايا

التعددية: يحتوي على شريط، وعاء، وعصا، وأطعمة كبيرة
التفتيش المدمج: كاميرات متعددة الرؤية للتحقق من المكونات وكشف العيوب
الكفاءة العالية: التصميم المندمج وتوجيه الفوهة دون توقف
سهولة الاستخدام: واجهة بسيطة، إطار صب الصلب لسهولة الصيانة

أجزاء وملحقات ميكانيكية

الأحزمة المؤقتة / الحمالة (مثل حزام Yamaha YV100)
رؤوس أجهزة استشعار الحامل للكشف عن وجود PCB
حاملات فوهات / قضبان فوهات مثل KV8‐M7760‐00X (فوهة 76A) و KV8‐M71S0‐50X (قضيب امتصاص) ([علي بابا][3])
محركات الخدمة والمحركات المحورية (X / Z) مثل سلسلة 90K55 لـ YV100II / X

مكونات كهربائية وفراغ

صمامات الكهربائية الفراغية وصمامات البخار المستخدمة في تشغيل الفوهة والرأس
كاميرات CCD متعددة الرؤية (على سبيل المثال، KV8‐M7310‐00X، KV8‐M73A0‐30X) لوضعها وتفتيشها

النظام الهوائي والهوائي

الصمامات والأسطوانات (على سبيل المثال ، KG7‐M9165‐00X / KG7‐M9166‐00X لـ Yamaha YV100II)
مرشح الهواء / صمام الكهربائية لمجموعات الفراغ والتحكم النيوماتيكي

الأجزاء الهيكلية والحركية

سلاسل السحب / سلاسل الكابلات لحماية الحبل
المفاصل، الينابيع والمنظمين مثل KL3‐M1348‐10X و K93‐M1388‐00X المستخدمة في الصيانة ([SMT متعهد قطع الغيار‬ RHSMT‬)
صمامات الأسطوانات (مثل، KG7‐M9166‐00X، K40‐M7133‐00X) لتحريك الرأس بسلاسة ([SMT مؤهل قطع الغيار RHSMT]

أدوات الصيانة والمستهلكات

عناصر تصفية، كتلة نظيفة، ومرشحات فراغ السيراميكية للتفتيش وصيانة رؤوس الفراغ&x20؛
أجزاء العمود / الغطاء مثل KV8-M712S-A0X / KV8-M713S-A0X المستخدمة في مجموعات المحور X/Y/Z

ملخص أرقام الأجزاء المشتركة

الأحزمة: Yamaha YV100 الأحزمة المؤقتة / الحمالة
أجهزة استشعار: رؤوس أجهزة استشعار الحامل (مخصصة للنموذج)
الفوهات / العصي: KV8‐M7760‐00X (76A فوهة) ، KV8‐M71S0‐50X عصا امتصاص ([علي بابا][3])
صمامات الفراغ والصمامات الكهربائية: KV7‐M7171‐10X الخ
كاميرات: كاميرات KV8‐M7310‐00X، KV8‐M73A0‐30X CCD
البلاستيكات والمكابح: KG7-M9165‐00X، KG7-M9166‐00X

أرقام الأجزاء ذات الصلة سلسلة Yamaha YV100

فوهات وأجزاء الشفط

KV8-M7760-00X فوهة 76A (أغراض عامة)
KV8-M7710-00X فوهة 71A
KV8-M7730-00X ️ فوهة 73A
KV8-M71S0-50X مجموعة عصا فوهة الشفط
KV8-M71S0-A0X غلاف عصا الفوهة (غلاف الدقة)
KV8-M8870-00X مجموعة عمود الفوهة

أنظمة الرؤية / الكاميرا

KV8-M7310-00X وحدة عدسة كاميرا CCD
KV8-M73A0-30X كاميرا متعددة الرؤية (التوجيه / التفتيش)
KHJ-MC10U-00 وحدة الإضاءة لنظام الرؤية

مكونات الحركة والدفع

K87-M9155-H0X محرك المحور X YV100II
KH1-M9161-00X محرك محور Z
KHJ-M9266-00X محرك بنك التغذية (جهاز التحكم الهوائي)
K87-M9195-00X الحزام لتحريك الرأس

الأجزاء الهوائية / الهوائية

K46-M8527-COX فلتر الهواء لوحدة الفراغ
K46-M8527-10X مولد الفراغ (للمصاص بواسطة فوهة)
KG7-M9166-00X سلطانة الهدر للرأس YV100
KHJ-M9165-00X سلطانية هواء مصغرة لرفع Z

مكونات كهربائية وأجهزة استشعار

KV7-M91K3-00X جهاز استشعار صور داخلي
K46-M8591-00X جهاز استشعار القرب
KV7-M7171-10X صمام الكهربائي (للتبديل تحت الفراغ)
K46-M8527-10X عنصر تصفية ثابت لمضخة الفراغ

الإطار والميكانيكي

K46-M114B-00X دليل العمود (دعم المحور Z)
KHJ-M1388-00X ️ مُسلّط الربيع
KL3-M1348-10X آلية مغلق المجلة
K46-M7133-00X مجموعة أسطوانة رفع

أجزاء المغذيات / المجلات

KHJ-MC400-000 وحدة واجهة التغذية
KHJ-MD100-00 قاعدة دعم المجلة
K87-M91D0-H0X

تتضمن هذه القائمة قطع الغيار المطلوبة بشكل متكرر للصيانة والترقية واستبدال آلات ياماها YV100/X/XG/II.

دليل الأسئلة الشائعة Yamaha YV100 آلة فحص الشبكة الفولاذية

1ما هو جهاز فولاذ YV100 للسيطرة على الشبكة؟

هذه الآلة هي في المقام الأول نظام الاختيار والمكان مع القدرة المتكاملة للتفتيش البصري.وتسجيل الشبكة الفولاذية.

2هل هذه الآلة قادرة على التعامل مع المكونات الصغيرة والكبيرة؟

نعم، يمكنها وضع مجموعة واسعة من المكونات من رقائق 0201 إلى أجهزة QFP و BGA و CSP من 32 ملم بفضل نظام الرؤية المتعددة

3ما هي سرعة الوضع؟

سرعة الوضع النموذجية هي:

~ 18،000 CPH (شرائح في الساعة) للمكونات القياسية
~ 2,100 CPH لـ QFPs أو ICs المعقدة

4ما هي أنواع التفتيش المدعومة؟

تحديد مستحضر اللحام والقالب (الشبكة الفولاذية)
وجود أو غياب المكونات
الاعتراف بالأمانة
التحقق من التوجه والموقف عن طريق كاميرات الرؤية المتعددة

5هل يدعم الاتصالات SMEMA؟

نعم، سلسلة YV100 متوافقة بالكامل مع SMEMA ويمكن أن تتواصل مع ناقلات المياه العليا/أسفل المياه العليا أو محمولات أو أنظمة AOI.

6هل يمكن أن تستخدم أنواع مختلفة من المغذيات؟

نعم، إنها تدعم:

أجهزة تغذية الشريط (8 56 ملم)
أجهزة تغذية الصناديق
أجهزة تغذية العصا
أجهزة تغذية المكونات السائبة
كما أنها تدعم أجهزة التغذية الكهربائية والهوائية لـ Yamaha.

7ما هي أحجام الـ (بي سي بي) التي يمكنها التعامل معها؟

إنها تتعامل مع PCB من 50 × 50 مم إلى 460 × 335 مم ، مع نطاق سمك اللوحة من 0.4 ∼ 3.0 مم.

8ما هو دقة الوضع؟

دقة وضع ± 0.05 ملم للشرائح
±0.03 ملم من إمكانية التكرار للتركيب بدقة عالية

9هل هناك حاجة لتدريب المشغل؟

نعم، يجب تدريب المشغلين على:

برمجة PCB (رسم خرائط المكونات ، الإعداد الائتماني)
استبدال الفوهة
معايرة جهاز التغذية
الصيانة الروتينية (تنظيف المرشحات، فحص الفوهات)

10ما هي مهام الصيانة الرئيسية؟

تنظيف وفحص الفوهات والمرشحات بانتظام
استبدال الأحزمة المرتدية وأجزاء الفراغ
فحص محاذاة الرؤية والمعايرة
نظافة أجهزة الاستشعار وإجراء اختبارات المحور Z

11ما هي أكثر قطع الغيار شيوعًا؟

فوهات (على سبيل المثال، 71A، 76A)
عصى امتصاص
صمامات الفراغ
أحزمة توقيت
كاميرات CCD وتركيبات العدسات
أجهزة استشعار الصور والصمامات الكهربائية

12هل يدعم MES أو تعقب الباركود؟

بعض النماذج تدعم مسح الباركود وتكامل التتبع مع أنظمة MES (تتطلب وحدات أو واجهات إضافية).
