56 الحجم الأصغر ميكرو بي سي بي ميني كومباكت شاحن مضغوط وذات سعة عالية

محمل صغير الحجم للوحة الدوائر المطبوعة الصغيرة​
تعمل شركتنا منذ 11 عامًا وستكون بالتأكيد خيارك الأفضل مع الجودة المضمونة والتسليم السريع

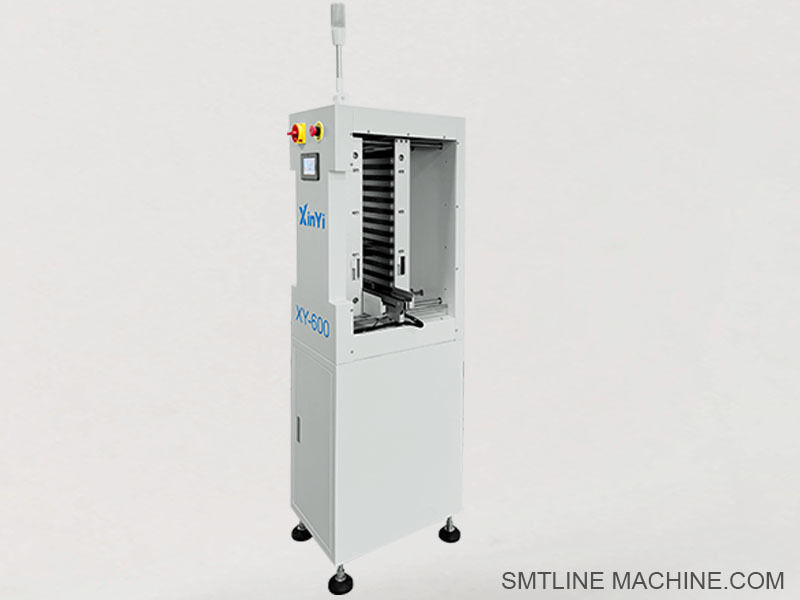

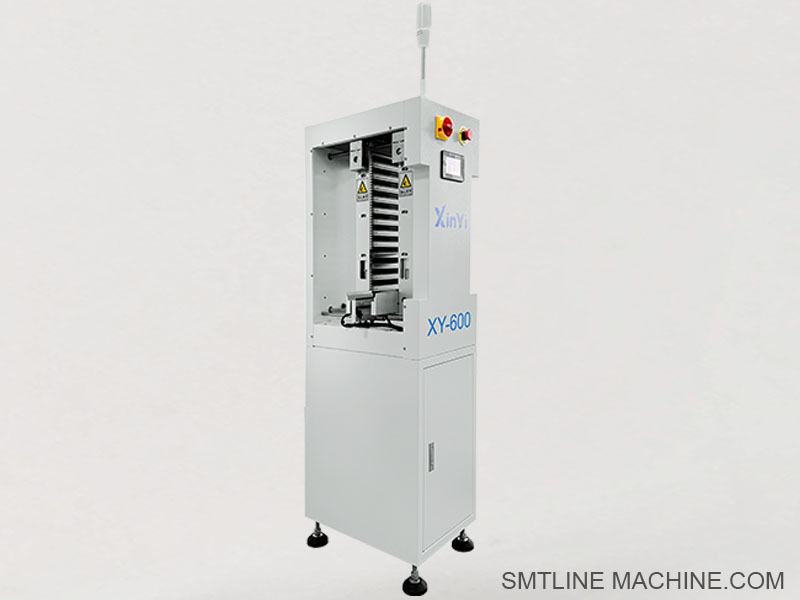

مقدمة عن المنتج – محمل صغير الحجم للوحة الدوائر المطبوعة الصغيرة
محمل صغير الحجم للوحة الدوائر المطبوعة الصغيرة هو وحدة تحميل لوحات أوتوماتيكية صغيرة الحجم، مصممة لخطوط إنتاج SMT المدمجة وتطبيقات التعامل مع لوحات الدوائر المطبوعة الصغيرة. إنه مثالي للبيئات التي يكون فيها توفير المساحة والدقة العالية ومعالجة اللوحات خفيفة الوزن أمرًا بالغ الأهمية، مثل وحدات LED وأجهزة الاستشعار والأجهزة القابلة للارتداء والإلكترونيات المصغرة.
على الرغم من حجمه الصغير، يدمج المحمل رفع المجلة، واتصال SMEMA، وميزات محاذاة لوحة الدوائر المطبوعة، مما يضمن تغذية لوحة ثابتة وموثوقة في بداية عملية SMT الآلية.

الميزات الرئيسية:
تصميم مضغوط – مثالي لمساحات الإنتاج الضيقة وإعدادات SMT على سطح الطاولة
تحميل من نوع المجلة – يدفع لوحات الدوائر المطبوعة تلقائيًا من المجلات إلى الناقل
يدعم لوحات الدوائر المطبوعة صغيرة الحجم – تتراوح من 30 × 30 مم إلى 150 × 200 مم
تحديد المواقع بدقة – نظام دفع سلس مع محاذاة موجهة بواسطة المستشعر
متوافق مع SMEMA – تكامل سهل مع المعدات الأولية والنهائية
التحكم عن طريق لوحة اللمس أو الأزرار – واجهة مشغل بسيطة
بناء مضاد للكهرباء الساكنة – هيكل آمن تمامًا من ESD للمكونات الحساسة

المواصفات (نموذجية)
نطاق حجم لوحة الدوائر المطبوعة: 30 × 30 مم – 150 × 200 مم
حجم المجلة: 355 × 320 × 563 مم (قابلة للتخصيص)
طريقة التحميل: ذراع دافع مع تغذية يتم التحكم فيها بواسطة المستشعر
ارتفاع النقل: 900 ± 20 مم
مصدر الطاقة: تيار متردد 220 فولت، 50/60 هرتز
إمداد الهواء: 4–6 كجم/سم² (إذا تم استخدام دافع هوائي)
نظام التحكم: PLC + HMI أو لوحة أزرار ضغط
الهيكل: إطار فولاذي مطلي بالمسحوق + سبائك الألومنيوم + مواد ESD

سيناريوهات التطبيق:
خطوط SMT للوحات الدوائر المطبوعة الصغيرة أو المنتجات صغيرة الحجم
تغذية لوحة محرك LED، ولوحة USB، ولوحة الدوائر المطبوعة للأجهزة القابلة للارتداء
خطوط الإنتاج على نطاق المختبر أو التجريبية
خطوط SMT المكتبية ذات المساحة الأرضية المحدودة








الملحقات ذات الصلة – محمل صغير الحجم للوحة الدوائر المطبوعة الصغيرة
المكونات الميكانيكية
رف مجلة صغير – يحمل مجلات لوحات الدوائر المطبوعة القياسية أو المخصصة (عادةً 355 × 320 × 563 مم، يمكن أن تكون أصغر للوحات الصغيرة)
ذراع دافع دقيق – ينقل لوحات الدوائر المطبوعة من فتحات المجلة إلى الناقل؛ قد يكون آليًا أو هوائيًا
قضبان توجيه لوحة الدوائر المطبوعة المدمجة – قضبان قابلة للتعديل وآمنة من ESD لتوجيه اللوحات الصغيرة بدقة
منصة رفع المجلة – تدعم الرفع الرأسي للمجلة مع التدريج السلس
حزام ناقل (آمن من ESD) – حزام توقيت ضيق العرض لنقل اللوحات الرقيقة
أقدام آلة قابلة للتعديل (M10/M12) – أقدام تسوية لضمان إعداد ثابت على المقاعد أو المساحات المدمجة
المكونات الكهربائية
أجهزة استشعار كهروضوئية (مثل سلسلة Omron E3Z) – تكتشف موضع لوحة الدوائر المطبوعة، أو فتحة المجلة، أو حالة الدافعة
محرك متدرج (سلسلة 42/57) – يدفع الدافعة أو الحزام الناقل (حسب التكوين)
مشغل المحرك (مثل DM422C / DM542) – يتحكم في تشغيل المحرك المتدرج
وحدة تحكم PLC (سلسلة Mitsubishi FX1N/FX3U أو ما يعادلها) – التحكم المنطقي لتوقيت التغذية والتعامل مع المجلة
شاشة HMI تعمل باللمس أو لوحة أزرار ضغط – واجهة تحكم المشغل (شاشة تعمل باللمس اختيارية للطرز الذكية)
ضوء برج الإشارة (ثنائي اللون أو ثلاثي الألوان) – يشير إلى حالة الجهاز والتنبيهات
المكونات الهوائية الاختيارية (إذا تم استخدام دافعات تعمل بالهواء)
أسطوانة هواء صغيرة (مثل AIRTAC SDA16×20) – مشغل مضغوط لدفع اللوحة
صمام لولبي (مثل AIRTAC 4V110-06) – يتحكم في الهواء إلى الدافعات
وحدة FRL (صغيرة) – مرشح + منظم + مزيت لإمداد هواء نظيف ومستقر
أنابيب PU مضادة للكهرباء الساكنة (4 مم أو 6 مم) – لتوصيل الهواء بأمان مع حماية ESD
قطع الغيار ومجموعات الصيانة
أحزمة توقيت ESD بديلة – للناقلات الصغيرة (عادةً بعرض 6 مم)
مجموعة دعامات تركيب المستشعر – تتضمن أقواس L، والبراغي، ومشابك الكابلات
مشابك أو أدلة إيقاف المجلة – تمنع انزلاق المجلة أو عدم محاذاتها
مفاتيح الحد – للكشف عن حدود السفر العلوية/السفلية للمجلة
أغطية الغبار أو واقيات الأكريليك – أغطية أمان اختيارية لمساحات العمل المدمجة











أرقام الأجزاء ذات الصلة – محمل صغير الحجم للوحة الدوائر المطبوعة الصغيرة

المكونات الميكانيكية
MAG-RACK-150200 – مجلة لوحة الدوائر المطبوعة الصغيرة (تدعم لوحات 150 × 200 مم أو أصغر)
PUSHER-MINI-MTR – ذراع دافع مضغوط (إصدار يعمل بالمحرك)
PUSHER-MINI-AIR – ذراع دافع مضغوط (إصدار هوائي)
RAIL-MINI-ESD – سكة توجيه لوحة الدوائر المطبوعة المضادة للكهرباء الساكنة القابلة للتعديل للوحات الصغيرة
LIFT-PLT-MC220 – تجميع منصة رفع المجلة
BELT-ESD-6MM – حزام توقيت آمن من ESD مقاس 6 مم لنقل اللوحات المدمجة
LEVEL-M10-50F – قدم آلة M10 قابلة للتعديل، نوع مضاد للاهتزاز

المكونات الكهربائية
E3Z-D61-OM – مستشعر كهروضوئي Omron للكشف عن لوحة الدوائر المطبوعة الصغيرة
42BYGH34 – محرك متدرج NEMA 17 (للناقل أو الدافعة الصغيرة)
DM422C – مشغل محرك متدرج صغير (مناسب لـ NEMA 17/23)
FX1N-14MT-PLC – PLC صغير على طراز Mitsubishi لمنطق المحمل المدمج
HMI-TK6070iQ – شاشة Weinview مقاس 7 بوصات تعمل باللمس للتحكم في المشغل (اختياري)
BTN-PNL-LOADER – لوحة أزرار ضغط أساسية مع إيقاف الطوارئ
STL-2C-MINI – برج إضاءة إشارة ثنائي اللون (أحمر/أخضر) لحالة المحمل

المكونات الهوائية (إذا كان ذلك ممكنًا)
SDA16×20-AIR – أسطوانة هواء صغيرة (مشغل ذراع الدفع المضغوط)
4V110-06-AIR – صمام لولبي، 2-موضع، 24 فولت تيار مستمر
FRL-MINI-04 – وحدة تحضير هواء FRL صغيرة (منافذ ¼ بوصة)
TUBE-4ESD – أنابيب هواء PU مضادة للكهرباء الساكنة مقاس 4 مم (أسود أو أزرق)

الصيانة والعناصر الاختيارية
BELT-SPARE-6MM – حزام احتياطي مضاد للكهرباء الساكنة مقاس 6 مم
SNS-BRKT-KIT – مجموعة أجهزة تركيب المستشعر
STOP-CLIP-MAG – مشابك إيقاف فتحة المجلة
LIMIT-LX19-M – مفتاح حد للكشف عن ارتفاع الرفع
COVER-ACR-MINI – لوحة غطاء غبار/أمان أكريليك اختيارية
BCR-MNT-MINI – حامل ماسح الباركود (لتكامل التتبع الاختياري)






دليل الأسئلة الشائعة – محمل صغير الحجم للوحة الدوائر المطبوعة الصغيرة
1. ما هو محمل صغير الحجم للوحة الدوائر المطبوعة الصغيرة المستخدم؟
تم تصميم هذا المحمل لتغذية لوحات الدوائر المطبوعة صغيرة الحجم تلقائيًا من المجلات إلى خط إنتاج SMT. إنه مثالي للوحات الدوائر المطبوعة الصغيرة أو الضيقة المستخدمة في منتجات مثل وحدات LED وأجهزة USB وأجهزة الاستشعار والأجهزة القابلة للارتداء.
2. ما أحجام لوحات الدوائر المطبوعة التي يدعمها؟
تتراوح أحجام لوحات الدوائر المطبوعة المدعومة النموذجية من 30 × 30 مم حتى 150 × 200 مم. تتوفر التخصيصات للوحات أصغر أو أكبر قليلاً.
3. ما نوع المجلات التي يستخدمها؟
يستخدم مجلات لوحات الدوائر المطبوعة القياسية أو المخصصة، الأكثر شيوعًا 355 × 320 × 563 مم، على الرغم من أنه يمكن تركيب مجلات أصغر للوحات الصغيرة.
4. هل هو مناسب لإنتاج سطح المكتب أو على نطاق المختبر؟
نعم. يتميز بحجم صغير، مما يجعله مثاليًا لخطوط SMT المكتبية، والإنتاج التجريبي، ومختبرات البحث والتطوير، أو التشغيلات الصغيرة.
5. هل يدعم اتصال SMEMA؟
نعم. المحمل متوافق مع SMEMA، مما يسمح له بالتواصل مع أجهزة SMT الأولية والنهائية.
6. ما أنواع أنظمة التحكم المتوفرة؟
تستخدم النماذج الأساسية لوحات أزرار ضغط مع مصابيح مؤشر.
تتميز النماذج المتقدمة بشاشة HMI تعمل باللمس والتحكم في PLC للتشغيل الدقيق وتشخيص الأخطاء.
7. هل الطاقة الهوائية مطلوبة؟
فقط إذا كانت الوحدة تستخدم دافعات تعمل بالهواء. في مثل هذه الحالات، يلزم توفير هواء مضغوط بمقدار 4–6 كجم/سم². خلاف ذلك، تستخدم بعض النماذج المحركات الكهربائية فقط.
8. ما هو ارتفاع الناقل؟
الارتفاع القياسي للعمل هو 900 ± 20 مم، بما يتوافق مع معظم معايير خط SMT.
9. ما هي ميزات السلامة المضمنة؟
تشمل الميزات الاختيارية:
ضوء برج الإشارة للإشارة إلى الحالة
زر إيقاف الطوارئ
بناء مضاد للكهرباء الساكنة للوحات الدوائر المطبوعة الحساسة لـ ESD
أغطية أمان أكريليك (اختياري)
10. هل يمكنه التعامل مع أحجام المجلات المختلفة؟
نعم. يمكن تكوينه لاستيعاب ارتفاعات المجلات المختلفة أو عدد الفتحات، بما في ذلك أنواع المجلات المخصصة للوحات الصغيرة.
11. كيف يتم ضمان محاذاة لوحة الدوائر المطبوعة؟
يستخدم أجهزة استشعار كهروضوئية وقضبان توجيه لضمان دفع لوحات الدوائر المطبوعة وتحديد موضعها بدقة على الناقل.
12. ما هي الصيانة المطلوبة؟
نظف أحزمة الناقل بانتظام
افحص وشد الأجزاء المتحركة
تحقق من وظيفة المستشعر واضبط المحاذاة
استبدل الأحزمة أو الأسطوانات البالية عند الحاجة
قم بتزييت الأدلة والقضبان بشكل دوري
13. ما هو المهلة الزمنية القياسية؟
الطرز القياسية: 3–5 أيام عمل
الإصدارات المخصصة: 7–10 أيام عمل حسب التكوين
