نموذج ناقل عازل ثنائي المسار للوحة الدوائر المطبوعة XY-SX350S من SMTLINE لفحص دقيق للوحة الدوائر المطبوعة

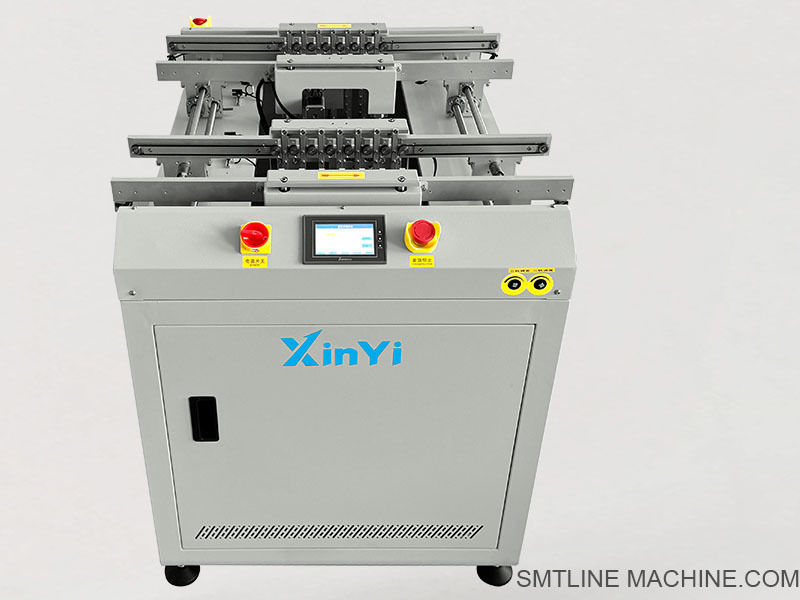

آلة فحص المسار المزدوج (موديل XY-SX350S) ناقل عازل ثنائي المسار لـ PCB (موديل XY-SX350S)
تأسست شركتنا منذ 11 عامًا وستكون بالتأكيد خيارك الأفضل مع ضمان الجودة والتسليم السريع.




مقدمة عن المنتج – آلة فحص المسار المزدوج / ناقل عازل PCB

الموديل: XY-SX350S

XY-SX350S عبارة عن ناقل فحص وعازل PCB ثنائي المسار عالي الأداء، مصمم للتخزين المؤقت (العزل)، الفحص، أو تمرير لوحات PCB أثناء توقف خط الإنتاج أو موازنة التدفق. يتميز بمسارين نقل مستقلين لخطوط SMT ثنائية المسار، مما يزيد الكفاءة واستخدام الخط مع منع الاختناقات.

هذا الموديل مفيد بشكل خاص بين المعدات مثل SPI، وأجهزة التركيب، و AOI، وأفران إعادة التدفق، حيث تكون هناك اختلافات في التوقيت أو الحاجة إلى موازنة الخط.

الميزات الرئيسية:

نظام نقل ثنائي المسار للتشغيل المستقل أو المتزامن
وظيفة العزل لتخزين لوحات PCB أثناء توقف المعدات في اتجاه مجرى النهر
منطقة الفحص/المعاينة للتثبيت المؤقت أو الفحص البصري للمشغل
واجهة SMEMA متوافقة لأتمتة الخط بالكامل
أحزمة وإطار آمنة من التفريغ الكهروستاتيكي، مناسبة للتعامل مع لوحات PCB الحساسة
عرض سكة قابل للتعديل لأحجام PCB متعددة
يدعم أوضاعًا متعددة: المرور، العزل، الفحص اليدوي

المواصفات الفنية:

سيناريوهات التطبيق:

العزل بين SPI وجهاز التركيب أو جهاز التركيب و AOI
منطقة فحص PCB مؤقتة للتحقق من الجودة
موازنة خطوط الإنتاج ثنائية المسار
وضع المرور عندما لا يكون العزل مطلوبًا
متوافق مع خطوط SMT للإضاءة LED، والسيارات، والإلكترونيات الاستهلاكية

الميزات الاختيارية:

ضوء برج الإشارة (3 ألوان)
حامل ماسح الباركود
واجهة نظام MES
محطة فحص يدوية (مصباح مكبر، وسادة مشغل)
ستارة ضوئية أمان أو درع أكريليك
تعديل عرض السكة بمحرك

الملحقات ذات الصلة – الموديل XY-SX350S

(ناقل عازل PCB ثنائي المسار / ناقل فحص)

1. المكونات الميكانيكية

CVR-DT350-ESD – سكة ناقل آمنة من التفريغ الكهروستاتيكي ثنائية المسار (عرض PCB 350 مم لكل مسار)
CVB-6ESD-DUAL – حزام توقيت مضاد للكهرباء الساكنة 6 مم لنقل PCB ثنائي المسار
SHP-GUIDE-2L350 – أقواس سكة توجيه جانبية ثنائية المسار
ADJ-RW-H350 – آلية تعديل عرض السكة اليدوية (مشتركة أو مستقلة)
FT-M12-80A – قدم تسوية قابلة للتعديل، خيط M12، تصميم مضاد للانزلاق
FRAME-ALU-XYSX – إطار من سبائك الألومنيوم المطلي لقاعدة آلة آمنة من التفريغ الكهروستاتيكي
SCREEN-BRACKET – قوس صينية فحص بصري اختياري / ذراع إيقاف

2. المكونات الكهربائية

مستشعرات كهروضوئية (مثل Omron E3Z-D61) – للكشف عن وجود PCB في كلا المسارين
مفاتيح الحد (LX19-111) – للكشف عن موضع السكة أو حالة صينية الفحص اليدوي
محرك متدرج (57BYGH76) – يدفع حزام الناقل (1 لكل مسار)
مشغل المحرك (DM542 أو ما يعادله) – يتحكم في سرعة المحرك المتدرج
وحدة تحكم PLC (Mitsubishi FX3U-24MT) – تدير منطق المرور/العزل/الفحص
HMI بشاشة تعمل باللمس (Weinview TK6071i) – واجهة لاختيار وضع المشغل
كابلات SMEMA (SMEMA-CB10-DUAL) – كابلات اتصال للتكامل ثنائي المسار
ضوء برج الإشارة (STL-3C-RGY220) – مؤشر ثلاثي الألوان مع صفارة

3. المكونات الهوائية الاختيارية (إذا كانت مجهزة بمانع فحص يدوي):

AIRTAC SDA20×20 – أسطوانة إيقاف مدمجة لوضع الفحص اليدوي
AIRTAC 4V210-08 – صمام لولبي 5/2-way للتحكم في الهواء
AC2010-02 – وحدة FRL (مرشح + منظم + مشحم)
PU6-BK-ESD – أنبوب PU مضاد للكهرباء الساكنة 6 مم لتوصيلات الهواء

4. الصيانة والمجموعات الاختيارية

CVB-RB6-DT – أحزمة ناقل بديلة آمنة من التفريغ الكهروستاتيكي
SNS-KIT-E3Z – مجموعة مستشعرات احتياطية (E3Z + حامل)
TRAY-SX-INSPECT – صينية فحص يدوية (قابلة للإزالة)
MAG-LAMP-KIT – مصباح مكبر LED مع ذراع (لمنطقة الفحص)
BCR-MNT01 – قوس تركيب ماسح الباركود
LC-400X20-ESD – ستارة ضوئية أمان اختيارية (نطاق 400 مم)

أرقام الأجزاء ذات الصلة – ناقل عازل PCB ثنائي المسار (موديل XY-SX350S)

المكونات الميكانيكية

CVR-DT350-ESD – قضبان ناقل ESD ثنائية المسار، تدعم لوحات PCB بعرض يصل إلى 350 مم لكل مسار
CVB-6ESD-DUAL – مجموعة من أحزمة التوقيت المضادة للكهرباء الساكنة 6 مم للنقل ثنائي المسار
ADJ-RW-H350 – آلية تعديل عرض السكة اليدوية مع عجلة يدوية وقضيب ملولب
SHP-GUIDE-2L350 – أقواس سكة التوجيه لكلا المسارين لمنع انحراف PCB
FT-M12-80A – أقدام آلة M12 قابلة للتعديل مع قاعدة مضادة للانزلاق

المكونات الكهربائية

Omron E3Z-D61 – مستشعر كهروضوئي (نوع انعكاس منتشر)، يستخدم للكشف عن PCB
LX19-111 – مفتاح حد من النوع الدوار، يستخدم للكشف عن موضع الصينية أو الحدود الميكانيكية
57BYGH76 – محرك متدرج، سلسلة 57، واحد مطلوب لكل مسار ناقل
DM542 – مشغل محرك متدرج متوافق مع المحرك 57BYGH76
FX3U-24MT – Mitsubishi PLC، 24 نقطة إدخال/إخراج، مناسبة للتحكم في المنطق ثنائي المسار
TK6071i – شاشة HMI تعمل باللمس Weinview مقاس 7 بوصات، تستخدم لواجهة التحكم والتشخيص
STL-3C-RGY220 – ضوء برج الإشارة مع مؤشرات باللون الأحمر والأصفر والأخضر وصفارة (تيار متردد 220 فولت)
SMEMA-CB10-DUAL – كابلات إشارة SMEMA مزدوجة القناة للاتصال في اتجاه المنبع/المصب

المكونات الهوائية (اختياري، لميزة الفحص/الإيقاف)

AIRTAC SDA20×20 – أسطوانة هواء مدمجة لإيقاف الفحص أو صينية العزل
AIRTAC 4V210-08 – صمام لولبي تيار مستمر 24 فولت يستخدم للتحكم في تشغيل أسطوانة الهواء
AC2010-02 – وحدة FRL تجمع بين مرشح الهواء والمنظم والمشحم
PU6-BK-ESD – أنبوب PU مضاد للكهرباء الساكنة بقطر خارجي 6 مم لخطوط الهواء المضغوط

الصيانة والإضافات الاختيارية

CVB-RB6-DT – مجموعة أحزمة بديلة، مضادة للكهرباء الساكنة، لكلا مسارات الناقل
SNS-KIT-E3Z – مجموعة أجهزة تركيب المستشعر لسلسلة Omron E3Z
TRAY-SX-INSPECT – صينية فحص قابلة للفصل للفحص البصري اليدوي
MAG-LAMP-KIT – مصباح مكبر LED مع ذراع قابل للتعديل، يركب في منطقة الفحص
BCR-MNT01 – قوس ماسح الباركود، متوافق مع أجهزة Honeywell و Zebra
LC-400X20-ESD – ستارة ضوئية أمان اختيارية آمنة من التفريغ الكهروستاتيكي، منطقة كشف 400 مم

دليل الأسئلة الشائعة – ناقل عازل PCB ثنائي المسار (موديل XY-SX350S)

1. ما هي الوظيفة الرئيسية لـ XY-SX350S؟

XY-SX350S عبارة عن ناقل فحص وعزل ثنائي المسار، يستخدم للتخزين المؤقت، الفحص، أو نقل لوحات PCB بين آلات SMT. يساعد على موازنة التدفق بين المعدات، ومنع توقف الخط، والسماح بالفحص اليدوي إذا لزم الأمر.

2. أين يتم استخدامه عادة في خط الإنتاج؟

يوضع عادة بين:

SPI وجهاز التركيب
جهاز التركيب و AOI
AOI وفرن إعادة التدفق
نقاط الاختناق الأخرى في خط إنتاج SMT ثنائي المسار

3. ما هو الحد الأقصى لحجم PCB المدعوم؟

يدعم كل مسار أحجام PCB من 50 × 50 مم حتى 350 × 250 مم. الأحجام المخصصة متوفرة أيضًا عند الطلب.

4. هل يمكن أن يعمل في وضعي المرور والعزل؟

نعم. يدعم أوضاعًا متعددة:

وضع المرور (النقل العادي)
وضع العزل (التثبيت المؤقت أثناء توقف الخط)
وضع الفحص/المعاينة (منطقة الفحص اليدوي)

5. هل يدعم اتصال SMEMA؟

نعم، يحتوي على واجهات SMEMA مزدوجة (واحدة لكل مسار) للاتصال بمعدات SMT في اتجاه المنبع والمصب.

6. هل عرض السكة قابل للتعديل؟

نعم، يحتوي الناقل على نظام تعديل عرض السكة يدوي أو بمحرك، مما يسمح له بالتعامل مع عروض اللوحات المختلفة.

7. ما نوع الأحزمة التي يستخدمها؟

يستخدم أحزمة توقيت آمنة من التفريغ الكهروستاتيكي، بعرض 6 مم، مصممة لحماية لوحات PCB الحساسة من الكهرباء الساكنة أثناء النقل.

8. ما هو الارتفاع القياسي للآلة؟

ارتفاع النقل هو 900 ± 20 مم، وهو قياسي لخطوط SMT ويمكن تعديله باستخدام أقدام الآلة.

9. هل يلزم توفير الهواء؟

فقط إذا كانت الآلة تتضمن مكونات هوائية مثل مانع للفحص اليدوي. في هذه الحالة، يلزم ضغط هواء يبلغ 4–6 كجم/سم².

10. ما هي خيارات التحكم المتاحة؟

الإصدار القياسي: التحكم بزر الضغط للعمليات الأساسية
الإصدار المتقدم: HMI بشاشة تعمل باللمس مع PLC لاختيار الوضع، وضبط السرعة، والتشخيص، والإنذارات

11. ما هي الميزات الاختيارية؟

ضوء برج الإشارة مع صفارة
قوس ماسح الباركود
ستارة ضوئية أمان
صينية فحص يدوية
مصباح مكبر LED للفحوصات البصرية
تكامل واجهة MES

12. ما هي الصيانة المطلوبة؟

نظف الأحزمة والمستشعرات بانتظام
تحقق من شد الأحزمة وتآكلها
افحص أسلاك المحرك و PLC ربع سنويًا
قم بتشحيم الأجزاء المتحركة (مثل مسامير الضبط) شهريًا

13. ما هو الوقت المتوقع للتسليم؟

الموديلات القياسية: 3–5 أيام عمل
الإصدارات المخصصة: 7–10 أيام عمل

يمكننا أن نفعل من أجلك:
1. نحن نقدم لك حل SMT كاملاً
2. نحن نقدم التكنولوجيا الأساسية مع معداتنا
3. نحن نقدم الخدمة الفنية الأكثر احترافية
4. لدينا خبرة وفيرة في إعداد مصنع SMT
5. يمكننا حل أي سؤال حول SMT
