ناقل PCB ذو مسارين عالي السرعة لعمليات تجميع SMT

ناقل PCB بمسارين​
تعمل شركتنا منذ 11 عامًا وستكون بالتأكيد خيارك الأفضل مع الجودة المضمونة والتسليم السريع

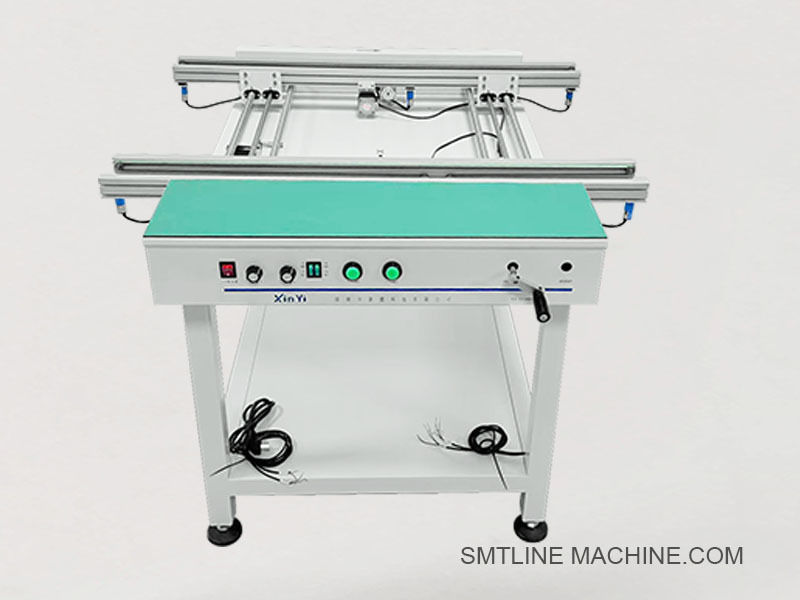

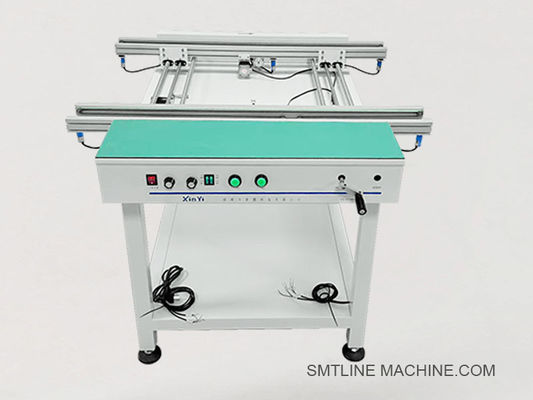

مقدمة عن المنتج – ناقل PCB بمسارين
ناقل PCB بمسارين هو جهاز نقل SMT متخصص مصمم لنقل لوحات PCB في وقت واحد على مسارين مستقلين، مما يسمح بتشغيل عالي الكفاءة في خطوط إنتاج SMT ذات المسارين أو المختلطة. يتم تركيبه عادةً بين الآلات مثل طابعات الشاشة، و SPI، وأجهزة التركيب، و AOI، والأفران، وهو ضروري للموازنة أو التخزين المؤقت أو ربط معدات SMT ذات المسارين.
بفضل البناء الآمن من التفريغ الكهروستاتيكي (ESD) والتوافق مع SMEMA، يوفر هذا الناقل نقلًا سلسًا وموثوقًا للوحة مع توفير مساحة المصنع وتقليل وقت تعطل الخط.

الميزات الرئيسية:
مساران مستقلان تمامًا لنقل PCB
يدعم الإنتاج المتزامن أو غير المتزامن ذي المسارين
متوافق مع اتصالات SMEMA لكل مسار
عرض سكة قابل للتعديل (يدوي أو آلي)
بناء آمن من التفريغ الكهروستاتيكي (أحزمة وإطار مضادة للكهرباء الساكنة)
وضع تخزين مؤقت أو تجاوز أو تجميع اختياري
بصمة صغيرة مع أرجل قابلة لضبط الارتفاع

المواصفات الفنية:


التطبيقات:
نقل PCB بين آلات SMT (الطابعة، SPI، جهاز التركيب، AOI)
موازنة الإنتاج ذات المسارين
نقل اللوحات الجيدة من محطات AOI أو الاختبار ذات المسارين
مثالي لخطوط تجميع LED والسيارات والإلكترونيات الاستهلاكية

الميزات الاختيارية:
ضوء برج الإشارة (أحمر / أصفر / أخضر مع جرس)
منطق فصل NG / OK
تعديل العرض الآلي
وحدة اتصال MES
حامل ماسح الباركود
أغطية أو ستائر أمان










الملحقات ذات الصلة – ناقل PCB بمسارين
1. المكونات الميكانيكية
قضبان ناقل آمنة من التفريغ الكهروستاتيكي ذات مسارين – لنقل PCB آمن بحافة التثبيت
آلية تعديل العرض – أداة ضبط السكة اللولبية اليدوية أو الآلية
أحزمة توقيت مضادة للتفريغ الكهروستاتيكي (مزدوجة) – أحزمة مضادة للكهرباء الساكنة 6 مم أو 8 مم لحركة PCB سلسة
أرجل دعم قابلة للتعديل (نوع M12) – تستخدم لتثبيت وتسوية الناقل
ألواح إطار الناقل والأدلة الجانبية – هيكل من سبائك الألومنيوم مع عزل
شدادات البكرات والبكرات – للحفاظ على محاذاة الحزام والتوتر
2. المكونات الكهربائية
أجهزة استشعار كهروضوئية (مثل سلسلة Omron E3Z) – تكتشف وصول PCB وموضعه في كل مسار
مفاتيح الحد – للكشف عن الشوط الميكانيكي أو العرض
محركات متدرجة أو محركات تيار متردد (قيادة مزدوجة) – تدفع الأحزمة في كل مسار بشكل مستقل
مشغل المحرك (Leadshine أو ما يعادله) – يتحكم في سرعة واتجاه المحرك المتدرج
ضوء برج الإشارة (3 ألوان) – يشير إلى الحالة: قيد التشغيل، التوقف، الخطأ
وحدة تحكم PLC – تدير منطق النقل، وتعديل العرض، وتوقيت الإشارة
واجهة HMI بشاشة تعمل باللمس أو لوحة أزرار ضغط – واجهة المشغل
كابلات واجهة SMEMA (مجموعتان) – SMEMA مزدوج للتكامل مع المسار الأيسر / الأيمن
3. المكونات الهوائية (إذا كانت مزودة بمصدات)
أسطوانات توقف هوائية (سلسلة AIRTAC SDA) – توقف لوحات PCB في كل مسار
صمام الملف اللولبي (AIRTAC 4V210-08) – يتحكم في تدفق الهواء إلى المصدات
وحدة FRL (مرشح + منظم + مشحم) – تحافظ على جودة إمداد الهواء
أنابيب PU مضادة للكهرباء الساكنة – لتوجيه الهواء إلى مكونات المسارين
4. الصيانة / الملحقات الاختيارية
أحزمة ESD بديلة – للتآكل والتمزق المنتظم
أقواس تركيب المستشعر – حوامل ألومنيوم قابلة للتعديل للكشف عن المسارين
حامل ماسح الباركود – لتتبع كل مسار
أغطية مقاومة للغبار (اختياري) – حاويات واقية من الأكريليك أو PVC
ستارة ضوء أمان – تحمي المشغلين أثناء النقل التلقائي
مفتاح الطاقة وزر إيقاف الطوارئ – لسلامة التشغيل والتحكم في الإغلاق






دليل الأسئلة الشائعة – ناقل PCB بمسارين

1. ما هو ناقل PCB بمسارين المستخدم فيه؟
يستخدم لنقل لوحات PCB على مسارين مستقلين في وقت واحد في خطوط إنتاج SMT عالية السرعة. تشمل التطبيقات الشائعة توصيل الآلات ذات المسارين، وموازنة تدفق الخط، أو التعامل مع اللوحات NG / OK بعد الفحص.

2. ما هي مزايا المسارين على المسار الواحد؟
مضاعفة الإنتاجية عن طريق التعامل مع مسارين في وقت واحد
يسمح بالإنتاج المتوازي لنوعين أو عمليتين من اللوحات
يوفر المساحة مقارنة بناقلين أحاديي المسار
مثالي لـ AOI أو SPI أو الطابعة إلى جهاز التركيب أو توصيلات مخرج الفرن

3. هل عرض الناقل قابل للتعديل؟
نعم. تحتوي معظم ناقلات المسارين على عروض سكة قابلة للتعديل يدويًا أو آليًا لاستيعاب أحجام PCB المختلفة. قد يكون لكل مسار تعديله الخاص أو آلية مشتركة اعتمادًا على التصميم.

4. ما هي أحجام PCB المدعومة؟
يدعم عادةً 50 × 50 مم إلى 460 × 250 مم لكل مسار
تتوفر عروض مخصصة عند الطلب

5. ما هو ارتفاع الناقل القياسي؟
الارتفاع القياسي هو 900 ± 20 مم، متوافق مع معدات خط SMT
يتم تضمين أرجل دعم قابلة للتعديل لضبط الارتفاع بدقة

6. ما هي طرق التحكم المتاحة؟
الإصدار الأساسي: لوحة أزرار ضغط
الإصدار المتقدم: شاشة HMI تعمل باللمس + PLC
تشمل خيارات التحكم التشغيل / الإيقاف، وتعديل العرض، والتحكم في السرعة، وإعادة ضبط الإنذار

7. هل هو متوافق مع SMEMA؟
نعم. يتضمن ناقل المسارين مجموعتين من موصلات SMEMA (واحدة لكل مسار) لسهولة التكامل المضمن مع الآلات الأولية واللاحقة.

8. ما هو نوع الحزام المستخدم؟
يستخدم أحزمة توقيت مضادة للكهرباء الساكنة (آمنة من التفريغ الكهروستاتيكي)، بعرض 6–8 مم عادةً
تضمن الأحزمة حركة PCB لطيفة ومستقرة دون تلف كهروستاتيكي

9. هل يتطلب إمداد الهواء؟
فقط إذا كان مزودًا بمصدات أو بوابات هوائية
إذا تم تضمينه، فإن ضغط الهواء المطلوب هو عادةً 4–6 كجم / سم²

10. ما هي الميزات الاختيارية الشائعة؟
ضوء برج الإشارة (أحمر / أصفر / أخضر مع جرس)
حامل ماسح الباركود
تعديل العرض الآلي
تكامل نظام MES
محول NG / OK
ستارة ضوء أمان أو أغطية أكريليك

11. ما هي متطلبات الصيانة؟
نظف الأحزمة وأجهزة الاستشعار أسبوعيًا
قم بتشحيم المحامل والبكرات أو القضبان الإرشادية شهريًا
افحص الأحزمة بحثًا عن التآكل واستبدلها إذا لزم الأمر
تحقق من توصيلات المحرك و PLC ربع سنويًا

12. ما هي مدة التسليم؟
الموديلات القياسية: 3–5 أيام عمل
الأحجام أو الميزات المخصصة: 7–10 أيام عمل
