جامع و محمل NGOK مزدوج المسار (XY-NG250S) لإعادة صيانة لوحات الدوائر المطبوعة بكفاءة

جهاز جمع NGOK مزدوج المسار (النموذج XY-NG250S) محمول PCB NGOK (النموذج XY-NG250S)- نعم

شركتنا تعمل منذ 11 عاماً وسوف تكون بالتأكيد خيارك الأفضل مع ضمان الجودة والتسليم السريع

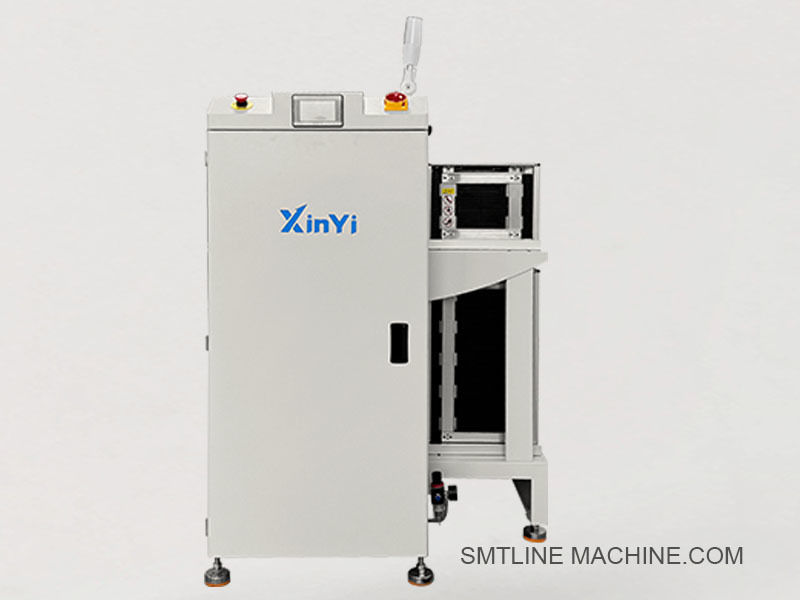

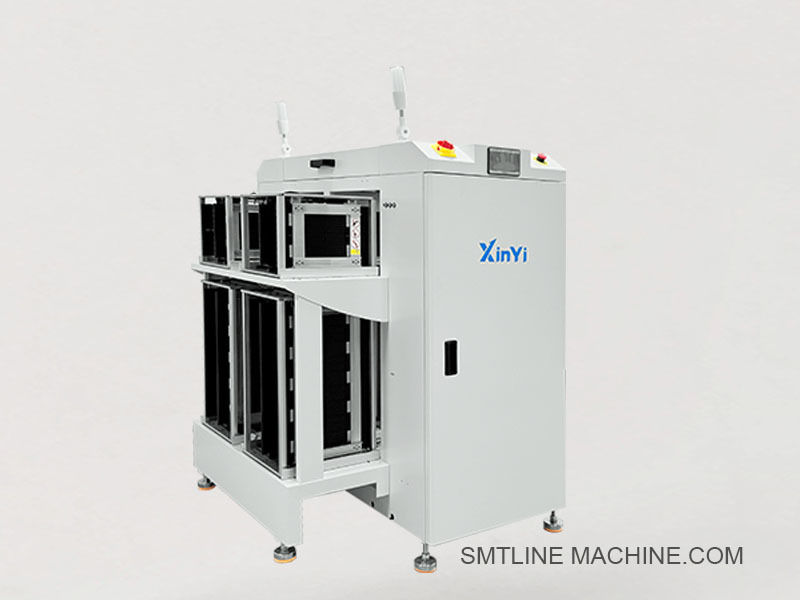

مقدمة المنتج ️ جهاز جمع NGOK مزدوج المسار (نموذج XY-NG250S)

المعروف أيضا باسم: PCB NGOK Loader / NG-OK Reject Conveyor (الممرين المزدوجين)

جهاز XY-NG250S هو جهاز تجميع لـ NG/OK PCB ذو مسارين عالي الكفاءة ، مصمم لفرز وتجميع PCBs NG (No Good) و OK (Good) تلقائيًا بعد AOI ، ICT ،أو مراحل اختبار وظيفي في خط إنتاج SMT.

يحتوي على مسارين مستقلين ، مما يسمح بالتعامل بشكل منفصل مع لوحات NG و OK أو دعم خطوط التفتيش ذات مسارين ، مما يزيد من معدل الإنجاز ومراقبة الجودة.

الخصائص الرئيسية:

هيكل مسارين: التعامل مع مسارين منفصلين لـ PCB في وقت واحد
الفصل التلقائي بين الغاز الطبيعي والغاز الطبيعي: بناءً على إشارة من AOI/المختبر
تكوين مرن: يمكن تعيينها على أنها OK unloader ، NG collector ، أو كليهما
التعامل السلس و اللطيف مع PCB: يمنع تلف اللوحة
لوحة التحكم أو زر HMI: واجهة سهلة الاستخدام
واجهة متوافقة مع SMEMA: للاندماج في الخط مع معدات الاختبار
تصميم آمن ضد ESD: مناسبة لللوحات الإلكترونية الحساسة
نظام الإنذار: تنبيهات عندما تكون علبة التجميع ممتلئة أو غير مرتبة

المواصفات التقنية:

سيناريوهات التطبيق:

بعد أجهزة اختبار AOI أو تكنولوجيا المعلومات والاتصالات أو أجهزة اختبار وظيفية
خطوط إنتاج SMT مزدوجة المسار
للفصل بين ألواح الغاز الطبيعي لإعادة العمل والألواح المطبقة للعملية التالية
قابلة للتطبيق في مصابيح LED، الإلكترونيات السيارات، الإلكترونيات الاستهلاكية

الخصائص الاختيارية:

تخصيص منطق الرفض NG/OK الكامل
ضوء برج الإشارة (3 ألوان) مع زجاجة
محطة وضع علامة الرفض (اليدوية أو الآلية)
دمج ماسح الباركود
الاتصال في نظام MES

الملحقات ذات الصلة XY-NG250S مزدوج المسار NGOK

1مكونات ميكانيكية

قوائم نقل ESD مزدوجة المسار
دعامات الصناديق وإطارات الدليل لاحتواء صناديق جمع NG و OK
ذراع مغلق PCB قابلة للتعديل
قاعدة الدعم وأقدام التسوية مضادة للهزات ، أقدام الآلة القابلة للتعديل في الارتفاع
صناديق الحاويات الطبيعية / صناديق الحاويات الطبيعية
أغطية الاكريليك الوقائية غطاء شفاف للسلامة ومنع الغبار

2المكونات الكهربائية

أجهزة استشعار كهربائية ضوئية (على سبيل المثال، سلسلة Omron E3Z)
مفاتيح الحد تستخدم لتأكيد موقع الصحن أو حالة البوابة
لوحة HMI بشاشة اللمس أو جهاز تحكم زر الضغط ‬ لمواجهة المستخدم
وحدة تحكم PLC الوحدة المنطقية الرئيسية للوجيكة التحكم NG / OK
ضوء برج الإشارة (ثلاثة ألوان) للإنذار بحالة الجهاز (الأحمر/الاخضر/الأصفر مع زر)
مفتاح التوقف الطارئ إيقاف إيقاف إيقاف إيقاف إيقاف إيقاف إيقاف إيقاف إيقاف إيقاف إيقاف إيقاف إيقاف إيقاف إيقاف إيقاف إيقاف إيقاف
كابلات واجهة SMEMA (مزدوجة المسار) ‬ للاتصال بالخط مع آلات الاختبار

3المكونات الهوائية (إذا تم تكوينها)

أسطوانة الدبابيس (مثل AIRTAC SDA16 × 10)
صمام الكهربائية (على سبيل المثال، AIRTAC 4V210-08)
وحدة FRL فلتر، منظم، ومزلق لنظام الهواء
أنابيب هوائية من البلورات الرابطة ‬ أنابيب هوائية مضادة للستاتيكية للتوجيه الداخلي

4الصيانة / الملحقات الاختيارية

أحزمة استبدال (ESD-safe)
مجموعات دعامة أجهزة الاستشعار إطارات تركيب لأجهزة الاستشعار الفوتوغرافية البديلة
الصناديق الاحتياطية للغاز الطبيعي/المياه الطبيعية (NG/OK)
دعامة تركيب ماسح الباركود لتحقيق التتبع أو تكامل MES
رفض محطة العلامة ️ وحدة اختيارية لتسمية لوحات الغاز الطبيعي بالملصق / الحبر
غطاء الغبار / الغطاء العلوي

أرقام الأجزاء ذات الصلة نموذج XY-NG250S

1مكونات ميكانيكية

CVR-DT250-ESD
سلة جمع الغاز الطبيعي (من البلاستيك أو الفولاذ ، حجم 250 مم)
تراي اوك 250 OK علبة جمع ، نفس الحجم مثل NG
SHP-GUIDE-2L مجموعة إطار دليل الدرج للشحن المزدوج
FT-M12-80A قدم آلة قابلة للتعديل ، خيط M12 ، نوع مضاد للتذبذب
CVB-6ESD-DT ️ حزام توقيت آمن ESD بعرض 6 ملم لكل خط نقل

2المكونات الكهربائية

أومرون E3Z-D61 جهاز استشعار ضوئي (NPN ، عاكس متناثر)
LX19-111 مفتاح الحد (مواءمة الدرج ، نوع المحرك الميكانيكي)
TK6071i 7 "الواينفيو شاشة لمسة لوحة HMI
FX3U-24MT Mitsubishi PLC ، 24 نقطة ، لنظرية التحكم NG / OK مزدوجة المسار
STL-3C-RGY220 ضوء برج الإشارة (3 ألوان ، 220 فولت AC ، مع زر)
ESB-22R 22 ملليمتر زر التوقف الطارئ، أحمر، التواء إلى إعادة ضبط
كابل الاتصال SMEMA-CB10-DUAL كابل اتصالات SMEMA مزدوج القنوات (10 دبوس)

3المكونات الهوائية (اختياري)

AIRTAC SDA16 × 10 إطارات الهواء المدمجة، Ø16 مم، 10 مم ضربة
AIRTAC 4V210-08 صمام الكهربائي ، 5/2 طريق ، 24V DC
AC2010-02 وحدة FRL (المرشح + المنظم + مزيج من المزلق)
PU6-BK-ESD 6 ملم أنابيب الهواء المضادة للستاتيكية

4. الاختيارية / قطع الصيانة

CVB-RB6-DUAL تعويض حزام توقيت ناقل 6 ملم (زدوج الممرات)
SNS-KIT-E3Z مجموعة أجهزة الاستشعار الاحتياطية (Omron E3Z مع دعامة)
مجموعة الاحتياطي من الـ NG/OK
BCR-MNT01 دعامة تركيب ماسح الباركود
LC-400X20-ESD ‬ ستارة الضوء الأمني، 400 مم، محمية من ESD

دليل الأسئلة الشائعة ️ جهاز جمع NGOK مزدوج المسار (نموذج XY-NG250S)

1ما هي وظيفة XY-NG250S؟

XY-NG250S هي آلة تصنيف وجمع NG / OK مزدوجة المسار تستخدم بعد التفتيش أو معدات الاختبار مثل AOI أو ICT أو المختبرات الوظيفية.إنه يفصل ويقوم تلقائيًا بجمع PCBs NG (لا جيد) و OK (جيد) بناءً على إشارات التحكم.

2كيف يعمل منطق NG/OK؟

يتلقى جهاز جمع NGOK إشارة من معدات التفتيش السابقة (على سبيل المثال ، AOI). اعتمادا على الإشارة:

يتم نقل لوحات موافقة إلى صحن جمع موافقة
يتم تحويل لوحات الغاز الطبيعي إلى طبق جمع الغاز الطبيعي
التصنيف هو تلقائي بالكامل وتستند إلى المنطق المبرمجة مسبقا في PLC

3ما الذي يجعلها "مقطوعة مزدوجة"؟

يحتوي على خطين لنقل مستقلين، مما يسمح:

التشغيل المتزامن لخطوط PCB منفصلة
تصنيف NG/OK في كل ممر
زيادة الناتج وتحسين استخدام المساحة

4هل هو متوافق مع SMEMA؟

نعم، XY-NG250S مجهزة بواجهات SMEMA مزدوجة المسار، مما يسمح بالاتصال السهل والمزامنة مع المعدات في المجال الأمامي والآخر.

5ما هي أحجام PCB المدعومة؟

الدعم القياسي لأحجام PCB: 50 × 50 ملم إلى 250 × 330 ملم لكل مسار
أحجام أكبر أو أصغر يمكن تخصيصها

6ما هي واجهة التحكم التي تستخدمها؟

متوفرة في إصدارات شاشة اللمس HMI أو لوحة الأزرار
يتم التحكم بها بواسطة PLC للحصول على منطق تصنيف موثوق به وتشغيل سهل الاستخدام
تتضمن بعض النماذج مؤشرات الحالة ، والأنذارات ، ووظائف التحكم اليدوي

7هل يتطلب ضغط الهواء؟

فقط إذا كانت مجهزة بمغلقات أو مدفعات هوائية
في مثل هذه الحالات ، يطلب ضغط الهواء 4 ≈ 6 كجم / سم2
خلاف ذلك، يعمل النظام كهربائيا

8ماذا يحدث عندما يكون الوعاء NG أو OK ممتلئًا؟

النظام سوف يؤدي إلى إنذار عن طريق ضوء برج الإشارة وإمكانية توقف مدخل مجلس الإدارة
سيتم استدعاء المشغلين لاستبدال الوعاء الكامل قبل الاستمرار

9ما هي الميزات الاختيارية المتاحة؟

ضوء برج الإشارة (3 ألوان مع زجاجة)
محطة وضع علامة الرفض (ملصق يدوي / أوتوماتيكي أو نقطة حبر)
دعامة ماسح الباركود للتتبع
واجهة MES للاندماج مع أنظمة بيانات المصنع
الستار الضوئي للسلامة لحماية المشغل

10ما هو الصيانة الروتينية اللازمة؟

نظف الأحزمة والحاسوبات وصناديق التجميع بانتظام
تزيين السكك الحديدية الميكانيكية والمكونات الشهرية
تحقق من أجهزة الاستشعار والأسلاك الإشارية أسبوعياً
قم باستبدال الأحزمة المرتدية والصناديق المتضررة حسب الحاجة

11ما هو وقت التسليم؟

النموذج القياسي: 3-5 أيام عمل
تكوينات مخصصة: 7-10 أيام عمل
قطع الغيار والملحقات عادة ما تكون في المخزون

12ما هي الصناعات التي تستخدم هذه المعدات؟

مصانع SMT (محطات إخراج AOI / ICT)
خطوط تجميع LED
إلكترونيات السيارات
خطوط PCB عالية الخليط عالية الإنتاجية
