محطة إرساء عالية الكفاءة ناقل ثنائي المسار للوحة الدوائر المطبوعة لنقل سلس للوحات
-
إبراز
ناقل محطة إرساء للوحة الدوائر المطبوعة,ناقل PCB مزدوج المسار,ناقل لوحة الدوائر المطبوعة للنقل السلس
,Dual Track PCB Conveyor
,PCB Conveyor for Seamless Transfer
-
العلامة التجاريةsmtline
-
النموذجمحطة الإرساء مزدوجة المسار ثنائي الفينيل متعدد الكلور
-
capayity1009
-
الوزن القياسي0.79 كجم
-
حجم الجهاز56
-
مزودsmtline
-
الحالةجديد
-
مكان المنشأالصين
-
اسم العلامة التجاريةsmtline
-
إصدار الشهاداتYAMAHA Vibration Vibration Fit YV YS
-
رقم الموديلمحطة الإرساء مزدوجة المسار ثنائي الفينيل متعدد الكلور
-
الحد الأدنى لكمية1
-
الأسعارقابل للتفاوض
-
تفاصيل التغليفصندوق خشبي
-
وقت التسليم1-2 يوم عمل
-
شروط الدفعT / T ، ويسترن يونيون ، باي بال
-
القدرة على العرض10 قطعة / يوم
محطة إرساء عالية الكفاءة ناقل ثنائي المسار للوحة الدوائر المطبوعة لنقل سلس للوحات
محطة رصيف محمول PCB مزدوج المسار- نعم
شركتنا تعمل منذ 11 عاماً وسوف تكون بالتأكيد خيارك الأفضل مع ضمان الجودة والتسليم السريع

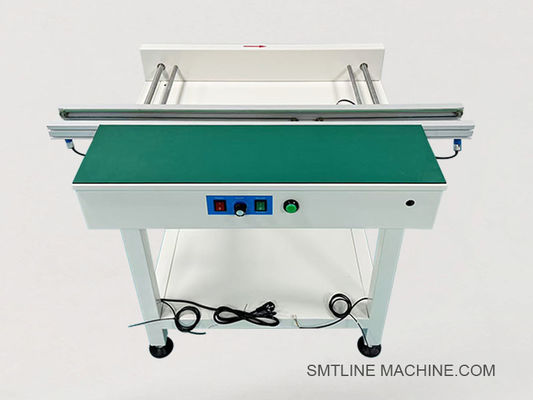

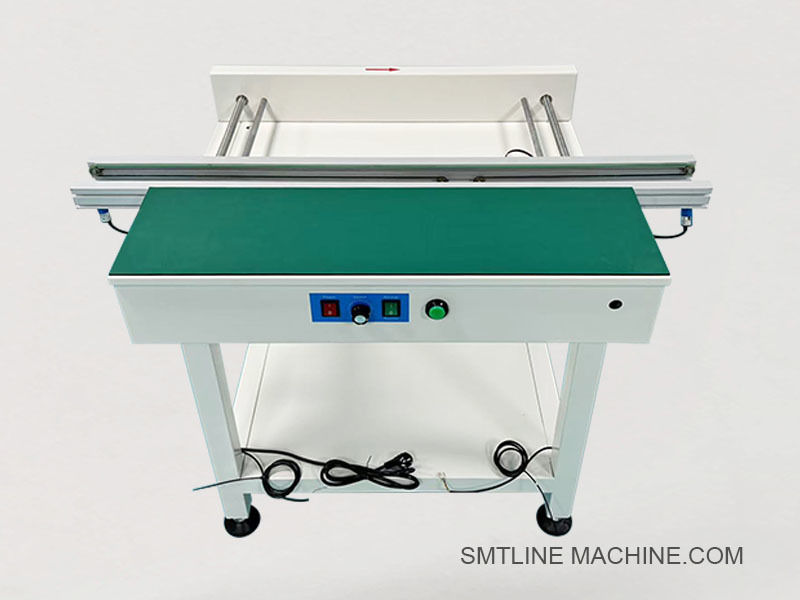

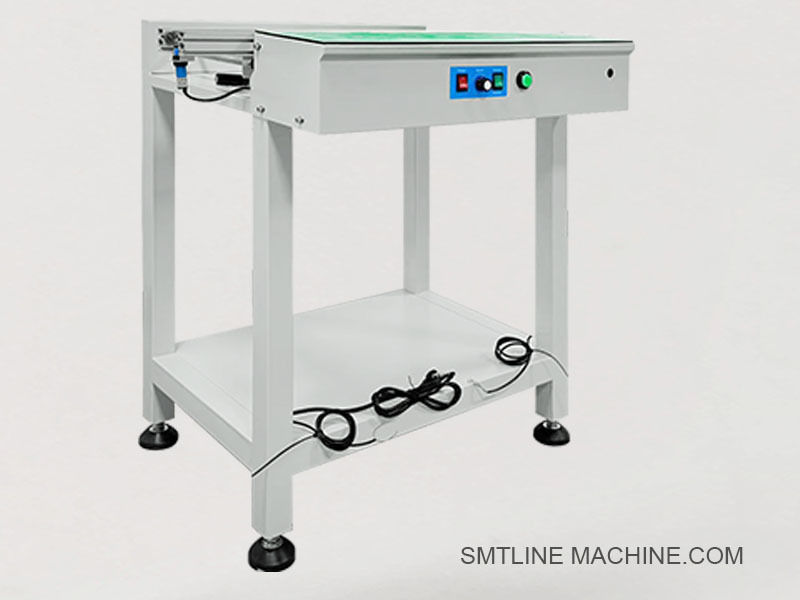

مقدمة المنتج محطة رصيف محمول PCB مزدوج المسار
محطة رصيف ناقل PCB مزدوج المسار هو وحدة نقل SMT في الخط عالية الكفاءة مصممة لخزنة، ونقل، أو واجهة PCBs بين المعدات الصاعدة والأسفل.مزودة بنظام مسارين، يسمح هذا الناقل بمسارين مستقلين لـ PCB للعمل في وقت واحد ، مما يضمن تحسين الإنتاج لخطوط إنتاج SMT مزدوجة المسار.
الخصائص الرئيسية
تصميم مزدوج المسارات: يسمح بنقل اثنين من أقراص PCB في وقت واحد ، مما يضاعف الإنتاجية في خطوط مزدوجة المسارات.
قوائم ناقلة الحافة الدقيقة: عرض قابلة للتعديل لتناسب مجموعة واسعة من أحجام اللوحات.
متوافق مع SMEMA: يتم دمجها بسهولة مع الآلات الصاعدة / السفلية.
عازل المرفق المدمج: يحمل PCBs مؤقتاً إذا كانت الآلة التالية مشغولة.
الإطار الألومنيومية: صلبة، مضادة للثبات، وسهلة الصيانة.
التحكم سهل الاستخدام: شاشة لمسة أو واجهة لوحة أزرار مع مؤشرات LED.
الوضع الاختياري: تمرير، وقف، تراكم، أو تجاوز متاح اعتمادا على تكوين الخط.
المواصفات التقنية
| البند | المواصفات |
| النموذج | DS-DT600 (مثال) |
| نوع الحامل | ناقل الحواف ذو مسارين |
| حجم الـ PCB | 50 × 50 ملم ️ 460 × 250 ملم لكل مسار |
| تعديل عرض الناقل | يدوي أو محرك (اختياري) |
| سرعة الناقل | 0~1000 ملم/دقيقة قابلة للتعديل |
| ارتفاع الناقل | 900 ± 20 ملم |
| توجيه النقل | من اليسار إلى اليمين / من اليمين إلى اليسار (يمكن تخصيصه) |
| إمدادات الطاقة | التيار المتردد 220 فولت 50/60 هرتز |
| نظام التحكم | PLC + الشاشة الملموسة / لوحة الأزرار |
| إمدادات الهواء | 4×6 كجم/سم2 (إذا ما تضمنت إيقافات هوائية) |
| مواد الإطار | ملف الألومنيوم ESD |
الخصائص الاختيارية
وضع التجاوز أو التراكم
تشغيل/إيقاف بقيادة جهاز استشعار
برج الضوء أو زر الإشارة للإنذار
قناع الباركود
تعديل العرض بالسيارة
توقيت التخزين / وضع التحايل
التطبيقات
موازنة خط SMT وتخزينها
دعم خط إنتاج SMT مزدوج المسار
التوصيل بين آلات الاختيار والمكان ، وأفران التدفق مرة أخرى ، وAOI
الملحقات ذات الصلة محطة رصيف محمول PCB مزدوج المسار
1الملحقات الميكانيكية
| ملحقات | الوصف |
| حلبة توجيه مزدوجة المسار | السكك الحديدية من الألومنيوم أو الفولاذ الآمنة من خلال ESD لكل ممر (عرض قابلة للتعديل) |
| مقبض ضبط عرض المسار | للتغييرات اليدوية في المسافة بين السكك الحديدية (أو خيار محرك محرك المسمار) |
| أحزمة نقل / سلاسل | حزام توقيت آمن من ESD أو حزام مسطح للنقل على متن الطائرة |
| عجلات دعم الحافة | يمنع انخفاض PCB أثناء النقل الطويل |
| أسطوانات مائدة عمل مضادة للستاتيكية | مثبتة على أطراف الإطار من أجل سلامة وحماية المشغلين |
| أقدام قابلة للتعديل في الارتفاع | لتحقيق مستوى ارتفاع الناقل لتتناسب مع معدات المياه الصاعدة/المنخفضة |
2المكونات الكهربائية
| ملحقات | الوصف |
| أجهزة استشعار ضوئية | اكتشاف PCBs في نقاط الدخول أو الوسط أو الخروج (في كل مسار) |
| مفاتيح الحد | الكشف عن تغييرات في وضع السكة الحديدية أو الحراسة |
| لوحة الشاشة الملموسة أو أزرار | واجهة الإنسان والآلة (HMI) لتحكم الناقل |
| برج إشارة LED | الضوء الأحمر / الأصفر / الأخضر لمؤشر الحالة |
| مفتاح الطاقة و لوحة التحكم | يعمل على المحركات / أجهزة الاستشعار وإدارة المنطق |
| كابلات الاتصال SMEMA | تمكن التحكم في الخط مع آلات SMT الأخرى (كلا المسارين) |
3عناصر التحكم والمنطق
| ملحقات | الوصف |
| وحدة تحكم PLC | يتحكم في توقيت، وأجهزة الاستشعار، والتخزين العازل، والأنماط لكل مسار |
| جهاز تحكم السرعة (VFD) | يتحكم في سرعة محرك الناقل بشكل مستقل لكل مسار |
| لوحة سائق محرك | لتشغيل محرك خطوة / محرك خدمة (إذا تم استخدام ضبط عرض محرك) |
4مكونات هوائية اختيارية
| ملحقات | الوصف |
| أسطوانات الدبابيس | الاحتفاظ مؤقتًا بـ PCBs أثناء مرحلة التخزين أو الانتظار |
| صمام الكهربائي | التحكم في تدفق الهواء إلى السدادات الهوائية |
| منظم فلتر الهواء (FRL) | يضمن الهواء النظيف والجاف للأجزاء الهوائية |
| أنابيب الهواء من الـ PU | خرطوم الهواء المضاد للستاتيكي لتوجيه نظام الهواء |
5خيارات الصيانة والترقية
| ملحقات | الوصف |
| زيت التشحيم | لجهازات القيادة أو أنظمة السكك الحديدية (VG32 أو ما يعادلها) |
| أدوات التنظيف | الفرشاة الآمنة ضد ESD ، المنديلات ، الهواء المضغوط |
| أحزمة بديلة | الأحزمة الاحتياطية المسطحة أو الزمنية لأي من المسارات |
| مجموعة مستشعرات احتياطية | جهاز إرسال أو استقبال احتياطي للكشف الضوئي |
| قناع الباركود | إرفاق الإطار لمسح الرموز / التتبع |
| الستار الضوئي (اختياري) | حماية المشغل في مناطق الوصول المفتوح |
أرقام الأجزاء ذات الصلة محطة رصيف محمول PCB مزدوج المسار
1مكونات ميكانيكية
| اسم الجزء | اسم الجزء |
| سكة حديد دليل مزدوج المسار (يسار) | قاطرة الألومنيوم ESD ، طولها 300 مم |
| سكة حديد دليل مزدوج المسار (اليمين) | دليل الجانب الأيمن المطابق |
| مجموعة المسامير الرصاصية لضبط العرض | ضبط يدوي لكلا المسارين |
| الحزام النقل (ESD) | حزام توقيت آمن ESD بعرض 6 ملم |
| عجلة دعم الحافة | طوب 20 ملم لثبات اللوحة الطويلة |
| قدم آلة قابلة للتعديل | خيط M12 ، ارتفاع 80 مم ، مضاد للتذبذب |
2المكونات الكهربائية
| اسم الجزء | الوصف |
| مستشعر كهربائي ضوئي (المادة) | الكشف عن PCB الدخول / الخروج |
| مستشعر كهربائي ضوئي (في منتصف المسار) | جهاز استشعار منتصف الناقل ، من النوع المنتشر |
| ضوء برج الإشارة (3 ألوان) | أحمر/اخضر/اصفر، 220 فولت، مع زر |
| لوحة أزرار اللمس | لوحة تشغيل مزدوجة المسار |
| مفتاح الطاقة (الرئيسي) | نوع الدوار مع حماية الفتيل |
| كابل SMEMA (10 دبوس ، مزدوج الممرات) | كابلات الاتصال لخطوط SMT مزدوجة المسار |
3أجزاء التحكم والمنطق
| اسم الجزء | الوصف |
| وحدة تحكم PLC (ميتسوبيشي) | أجهزة التحكم في المنطق المزدوج |
| واجهة HMI بشاشة اللمس (Weinview) | شاشة 7 بوصات للتحكم في مسارين |
| عاكس / مراقب السرعة | نظام تحكم السرعة لمحرك الناقل |
| المحرك (حركة ناقل) | محرك 60W 24V DC لنقل المقبض الحدودي |
4الملحقات الهوائية (إن شملت)
| اسم الجزء | الوصف |
| أسطوانة الدبابيس (x2) | أسطوانة الهواء المدمجة، ثقب Ø25 مم |
| الصمام الكهربائي (مزدوج 5/2) | صمام AIRTAC 5/2-way ، قناة مزدوجة |
| وحدة FRL (تحضير الهواء) | مزيج المرشح - المنظم - المزلق |
| أنابيب الهواء من البلورات الرابطة (6 ملم، سوداء) | أنابيب الهواء الآمنة من ESD 6 ملم |
5. الاختيارية / قطع الصيانة
| اسم الجزء | الوصف |
| زيت التشحيم | من أجل عمود القيادة والسكك الحديدية الخطي |
| مجموعة أجهزة الاستشعار الاحتياطية (2 في 1) | مجموعة استبدال جهاز الاستشعار للدخول والخروج |
| حزام توقيت بديل | حزام توقيت مزدوج المسار 6 ملم (احتياطي) |
| ماسح الباركود | لترتيب جهاز المسح الضوئي ذو مسارين |
| الستار الضوئي للسلامة (اختياري) | عرض 400 ملم ، آمن من ESD ، متوافق مع مسارين |
دليل الأسئلة الشائعة ️ محطة رصيف ناقل PCB مزدوج المسار
1ما هو ناقل PCB محطة رصيف مزدوجة المسار؟
إنه نظام ناقل SMT متسلسل مصمم مع مسارين مستقلين لنقل أو عازل أو رصيف PCBs بين الآلات مثل الطابعات الشاشة ، والصيانة ، و AOI ،أو الأفران في خطوط الإنتاج ذات الممرين الثنائيين.
2ما هي فوائد تصميم مسارين؟
مضاعفة النفاذ في بصمة صغيرة
يدعم الإنتاج المتوازي لـ PCBs مختلفة أو متطابقة
يقلل من وقت الانتظار في الطابور من خلال إدارة المسارات اليسرى / اليمنى بشكل مستقل
مثالية للضوء المضغوط ، اللوحة الرئيسية للتلفزيون ، وخطوط SMT عالية المزيج
3ما هي الوظائف التي توفرها محطة الرصيف؟
نقل PCBs من آلة إلى أخرى
عازل PCBs إذا كانت المحطة التالية مشغولة
يطابق التوقيت بين الآلات
أنماط التجاوز أو المرور أو التراكم الاختيارية
4ما هي أحجام PCB المدعومة؟
النطاق النموذجي: 50 × 50 ملم إلى 460 × 250 ملم لكل مسار
عرض الناقل يمكن ضبطه يدوياً أو بواسطة المحرك
الأحجام المخصصة متوفرة عند الطلب
5ما هو ارتفاع و اتجاه الناقل؟
الارتفاع القياسي: 900 ± 20 مم
اتجاه النقل: من اليسار إلى اليمين أو من اليمين إلى اليسار (يمكن تخصيصه)
6هل اتصالات SMEMA مدعومة؟
نعم، النقل متوافق تماماً مع SMEMA لكلا الممرين، مما يسمح بالاتصال السلس مع معدات SMT في النهر والنهر
7ما هي أنواع التحكم المتاحة؟
واجهة التشغيل الهوائية أو لوحة تحكم الأزرار
الأتمتة القائمة على PLC لتحقيق أداء موثوق به
يدعم التحكم الذاتي في البدء/الإيقاف القائم على أجهزة الاستشعار والتحكم الخاص بالمسار
8هل مغلقات الهواء شاملة؟
السدادات الهوائية اختيارية ، ولكنها شملت عادةً للتحكم في موقع اللوحة والعازل. يتطلب ضغط الهواء 4 ٪ 6 كجم / سم2 إذا تم استخدامه.
9ما هي قطع الغيار الشائعة أو الاختيارية؟
أحزمة نقل (أحزمة توقيت آمنة من ESD)
أجهزة استشعار كهربائية ضوئية (سلسلة Omron E3Z/E3F)
أسطوانات الدفع (للوظيفة الوقاية)
أضواء برج الإشارة
أجهزة مسح الرموز الشريطة
كابلات SMEMA
10ما هي الصيانة المطلوبة؟
يومياً: تنظيف الأحزمة والتحقق من أجهزة الاستشعار
أسبوعياً: فحص آلية عرض السكة الحديدية ودفع المحرك
شهرياً: تزيين السكك الحديدية وتفتيش الأسلاك/الأنبوبية
استبدال الأحزمة أو أجهزة الاستشعار المرتدية حسب الحاجة
11هل يمكن تخصيصها؟
نعم، نحن نقدم تخصيصات مثل:
عرض أو ارتفاع الناقل
أجهزة استشعار إضافية
تعديل العرض بالسيارة
المنطق متعدد الأوضاع (المرور ، التراكم ، الرفض)
دمج ماسح الباركود
واجهات جاهزة لـ MES
12ما هو وقت التسليم؟
التكوينات القياسية: 3-5 أيام عمل
نماذج مخصصة: 7-10 أيام عمل
نحن ندعم التسليم العاجل مع قطع الغيار في المخزون
