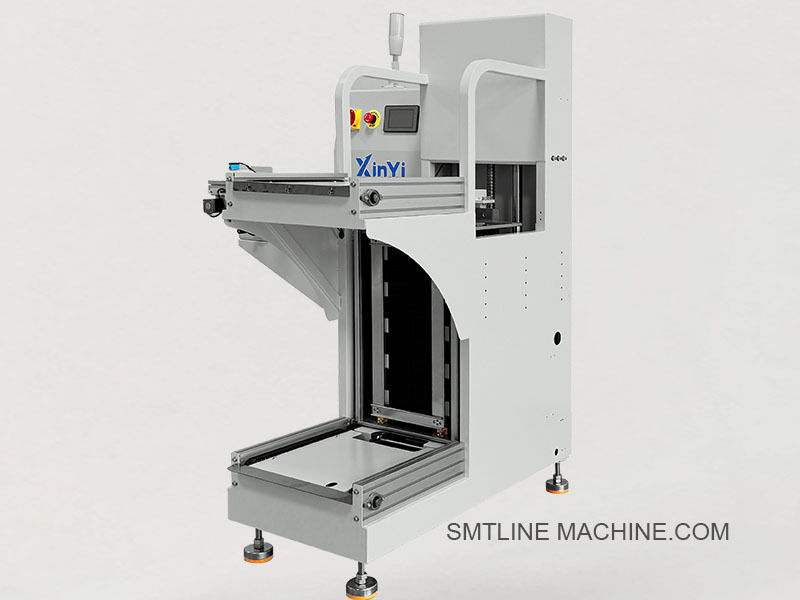

أجهزة تحميل أقراص PCB من النوع L لأتمتة خط SMT الفعالة ومعالجة اللوحات
شركتنا تعمل منذ 11 عاماً وسوف تكون بالتأكيد خيارك الأفضل مع ضمان الجودة والتسليم السريع
مقدمة المنتج أجهزة تحميل (تفريغ) الـ L-type PCB
يستخدم Downloader PCB من النوع L ، المعروف أيضًا باسم PCB Unloader من النوع L ، في نهاية خط إنتاج SMT لتفريغ PCB المنتهي تلقائيًا في مجلات التخزين.بنيتها على شكل حرف L تضع رف المجلة عموديا على الناقلة، مما يوفر مساحة أرضية ويسمح بتسهيل التعامل مع المجلات في البيئات المدمجة.
الخصائص الرئيسية
توجيه المجلات على شكل حرف L: يُحسّن تخطيط الأرضية عن طريق وضع المجلات بزاوية 90 درجة من الناقل.
التفريغ التلقائي بالكامل: يحول PCBs من الناقل إلى فتحات المجلة باستخدام نظام دفع الذراع والرفع.
تشغيل الشاشة اللمسية: واجهة HMI بديهية لتحديد أنماط التشغيل ، والتحكم في الرفع ، والتشخيص.
التحكم في الفتحة القابلة للبرمجة: يدعم تخطي الفتحة الفارغة ، ومدى التفريغ القابل للتعديل ، وكشف المجلة الكاملة.
متوافق مع SMEMA: يتيح الاتصال في الخط مع AOI أو تدفق إعادة أو معدات التفتيش.
تصميم آمن ومستقر: إطار ألومنيوم مع بناء آمن من ESD ، زر التوقف الطارئ ، وغطاء وقائي.
المواصفات التقنية
| البند | المواصفات |
| النموذج | أجهزة تحميل / تفريغ أقراص PCB من النوع L |
| نطاق حجم PCB | 50 × 50 ملم إلى 330 × 250 ملم (يمكن تخصيصها) |
| حجم المجلة | 355 × 320 × 563 مم (المعيار) |
| وقت الدورة | حوالي 6 ثواني لكل لقطة |
| ارتفاع الناقل | 900 ± 20 ملم |
| توجيه النقل | من اليسار إلى اليمين أو من اليمين إلى اليسار |
| إمدادات الهواء | 4×6 كجم/سم2 |
| إمدادات الطاقة | التيار المتردد 220 فولت 50/60 هرتز |
| نظام التحكم | PLC + الشاشة اللمسية |
| الوزن | تقريباً 180~250 كجم |
التطبيقات
تفريغ أقراص PCB في نهاية الخط في خطوط إنتاج SMT / EMS
تستخدم عادة بعد أفران إعادة التدفق، AOI، اختبارات وظيفية
مناسبة لأقراص PCB صلبة أو نصف مرنة أو LED
الاكسسوارات ذات الصلة
1. المجلة ومعدات التعامل
| ملحقات | الوصف |
| مجلة PCB القياسية | 355×320×563 ملم أو 390×320×570 ملم، إطار آمن من ESD |
| مجموعة المجلات المضغوطة | يحمل المجلة بأمان على منصة المصعد |
| منصة رفع المجلات | منصة تعمل بالكهرباء للحركة الرأسية للمجلة |
| مجلة الدفع الذراع | نقل PCB من الناقلة إلى فتحة المجلة |
2مكونات ميكانيكية
| ملحقات | الوصف |
| السكة الحديدية الموجهة (يمكن ضبطها) | لتحقيق محاذاة سلاسة لـ PCB ونقل مستقر |
| سدادة الـ PCB | يوقف PCB في نقطة الدفع الصحيحة ؛ يتم تنشيطه بواسطة جهاز الاستشعار |
| لوحات الإطار / الغطاء | ألواح الألومنيوم الجانبية والغطاء العلوي الآمنة ضد ESD |
| الحزام أو السلسلة | قطعة ناقلة مضادة للستاتيك لنقل PCB |
| أقدام الدعم القابلة للتعديل | تعديل الارتفاع وتسوية ارتفاع الناقل |
3المكونات الكهربائية والتحكم
| ملحقات | الوصف |
| وحدة تحكم PLC | عادة من شركة ميتسوبيشي أو سيمنز أو أومرون |
| شاشة لمسة (HMI) | 7 بوصة أو 10 بوصة لمواجهة المستخدم والإعدادات |
| أجهزة استشعار كهربائية ضوئية | اكتشاف وصول PCB، وضع فتحة المجلة، أو حالة فارغة |
| مفتاح التوقف الطارئ | سلامة المشغل توقف الآلة على الفور |
| مفتاح الطاقة / المقطع الرئيسي | يتحكم في مدخلات التيار المتردد؛ يتضمن دائرة التأمين |
| كابل واجهة SMEMA | يتواصل مع آلات في المرحلة السابقة (AOI، reflow، الخ) |
4الملحقات الهوائية
| ملحقات | الوصف |
| أسطوانة الهواء (ذراع الدفع) | يدفع الـ (بي سي بي) إلى فتحة المجلة |
| صمام الموليد | توجيه تدفق الهواء إلى الأسطوانة؛ 5/2-way النوع الشائع |
| وحدة FRL (مرشح + منظم + مطهر) | يضمن إمدادات الهواء النظيفة والمنظمة |
| أنابيب هوائية (6mm/8mm) | أنابيب هواء مضادة للستاتيك لجميع أنظمة الهواء |
5أدوات الصيانة وملحقات السلامة
| ملحقات | الوصف |
| زيت التشحيم | لصيانة الدليل الخطي (VG32 أو ما يعادلها) |
| أدوات التنظيف | فرشاة مضادة للستاتيكية، منفخ هواء، قماش ESD |
| مجموعة فيوز الاحتياطية | لوحدة تحكم الطاقة الرئيسية |
| مجموعة أدوات | مفاتيح هيكس، مفاتيح، مجموعة مفتاح |
| الستار الضوئي للسلامة (اختياري) | تحسين حماية المشغل حول منطقة العمل |
6. التحديثات الاختيارية
| ملحقات | الوصف |
| قناع الباركود | لتكامل تتبع المنتج في الخط |
| ضوء إنذار كامل المجلة | برج إشارة للإشارة إلى تغيير المجلة المطلوبة |
| محول المجلة المخصص | للأحجام غير القياسية لللوح أو الحامل |
أرقام الأجزاء ذات الصلة L-Type PCB Downloader / Unloader
1. المجلة و أجزاء التعامل
| اسم الجزء | الوصف |
| مجلة PCB القياسية | 355 × 320 × 563 مم (حجم قياسي) |
| مجلة PCB الكبيرة | 390 × 320 × 570 مم |
| مجموعة المجلات المضغوطة | آلية التثبيت لتثبيت المجلة |
| تجميع منصة رفع | وحدة رفع رأسية ذات محرك |
2مكونات ميكانيكية
| اسم الجزء | الوصف |
| تجميع ذراع الدفع | ذراع الدفع الهوائية |
| السكة الحديدية (قابلة للتعديل) | السكك الحديدية من الألومنيوم، آمنة من ESD، طولها 250 مم |
| سدادة PCB (نوع جهاز الاستشعار) | توقف PCB قبل تحميل في المجلة |
| سلسلة نقل / حزام | حزام الأمان ESD 6 ملم عريض |
| القدمين القابلة للتعديل | قدم مكافحة الاهتزاز، خيط M12 |
3المكونات الكهربائية والتحكم
| اسم الجزء | الوصف |
| وحدة تحكم PLC (ميتسوبيشي) | 24 I/O، تستخدم في العديد من نماذج إفراغ |
| واجهة HMI بشاشة اللمس (Weinview) | شاشة تحكم المستخدم |
| جهاز استشعار كهربائي | الكشف عن الموقع (PCB أو فتحة) |
| زر التوقف الطارئ | مفتاح الطوارئ الأحمر من نوع التواء 22 ملم |
| كابل الاتصال SMEMA | كابلات واجهة 10 دبوس للاتصالات الداخلية |
4الملحقات الهوائية
| اسم الجزء | الوصف |
| أسطوانة الهواء | أسطوانة هوائية صغيرة الحجم، 32 ملم، مسار 50 ملم |
| صمام الموليد | 5/2-الجهة الملفوطة مزدوجة |
| وحدة FRL | المرشح + المنظم + وحدة التشحيم |
| أنابيب الهواء (6 ملم) | أنابيب بي يو سوداء آمنة ضد ESD |
5الصيانة والمكونات الاختيارية
| اسم الجزء | الوصف |
| زيت التشحيم | للسكك الحديدية وآلية الرفع |
| الستار الضوئي | حاجز السلامة الاختياري |
| ضوء برج الإشارة | الضوء الأحمر / الأخضر / الأصفر ، 220 فولت |
| قناع الباركود | دعامة تركيب لجهاز المسح الداخلي |
| مجموعة فيوز الاحتياطية | مصابيح 5A، 220 فولت مع حاملات مصابيح |
دليل الأسئلة الشائعة L-Type PCB Downloader / Unloader
1ما الذي يستخدمه جهاز تحميل PCB من النوع L؟
يستخدم جهاز تحميل PCB من النوع L (وتسمى أيضًا PCB Unloader) في نهاية خط إنتاج SMT لاستقبال وتفريغ PCBs المنتهية تلقائيًا من الناقل إلى مجلات التخزين.يضمن السلامة، معالجة فعالة للألواح المكتملة.
2لماذا يطلق عليه (L-type) ؟
لأن رف المجلات مثبت بزاوية 90 درجة (عمودية) على اتجاه ناقل PCB ، مما يشكل شكل L. هذا التخطيط يوفر مساحة الأرض ويسمح لشركات التشغيل بالوصول بشكل أفضل.
3أي نوع من الـ (بي سي بي) يمكنه إفراغها؟
الـ (بي سي بي) الصلبة القياسية
لوحات إضاءة LED
لوحات من الألومنيوم أو الألياف الزجاجية (FR4)
حجم PCB عادة من 50 × 50 مم إلى 330 × 250 مم (يمكن تخصيصه)
4ما هي أحجام المجلات المتوافقة؟
355 × 320 × 563 مم (المعيار)
390 × 320 × 570 مم (اختياري)
يتم دعم أحجام المجلة المخصصة عند الطلب
5ما هي الميزات الرئيسية؟
وضع المجلة على شكل L لتخطيط خط مضغوط
تحميل الـ PCB التلقائي بالكامل في المجلات
شاشة لمسة + نظام تحكم PLC
ميزة القفز القابل للبرمجة ووظيفة التخطي الفارغة
واجهة SMEMA متوافقة
قفلات الأمان وزر وقف الطوارئ
إطار من الألومنيوم مع سطح مضاد للستاتيك
6ما هو وقت الدورة لكل PCB؟
حوالي 6~10 ثانية لكل لوحة، اعتمادا على حجم اللوحة وسرعة الدفع
7ما هي وظائف السلامة المضمنة؟
مفتاح التوقف الطارئ
أغطية مغلقة على الأجزاء المتحركة
إنذارات الخطأ والزجاجة
اختياري: الستار الضوئي للسلامة (لحماية المشغل)
8ما هي الأجزاء الرئيسية القابلة للاستبدال؟
مجموعة ذراع الدفع
محرك رفع أو أسطوانة
أجهزة استشعار (الكهربائية الضوئية أو الكشف عن الفتحات)
لوحة الشاشة الملموسة
صمام الكهربائي والأنابيب الهوائية
مشابك المجلة وآليات التوجيه
9ما هي الصيانة المطلوبة؟
يومياً: نظف الناقلة، تحقق من وجود أجزاء فضفاضة
أسبوعياً: فحص أجهزة الاستشعار وآلية الدفع
شهرياً: دليل رفع الزيت وتحقق من نظام ضغط الهواء
حسب الحاجة: استبدال الأجزاء المتآكلة (الحزام والأسطوانات والفيوز)
10هل يمكن دمجها مع MES أو أنظمة الباركود؟
نعم، العديد من النماذج تدعم التكامل مع:
جمع البيانات عن MES
أجهزة مسح الباركود
أنظمة التتبع
11هل التخصيص متاح؟
نعم، يمكنك طلب:
تغييرات في حجم المجلة
تخصيص عرض الناقل
منافذ إدخال / إخراج إضافية أو وحدات الشبكة
برج الإشارة الخارجي أو الصفارة
