محمولات للكريستال المقوى من النوع L لتحسين كفاءة خطوط الإنتاج SMT الآلية

محمل ثنائي الفينيل متعدد الكلور من النوع L‎

تعمل شركتنا منذ 11 عامًا وستكون بالتأكيد خيارك الأفضل مع الجودة المضمونة والتسليم السريع



مقدمة عن المنتج – محمل ثنائي الفينيل متعدد الكلور من النوع L

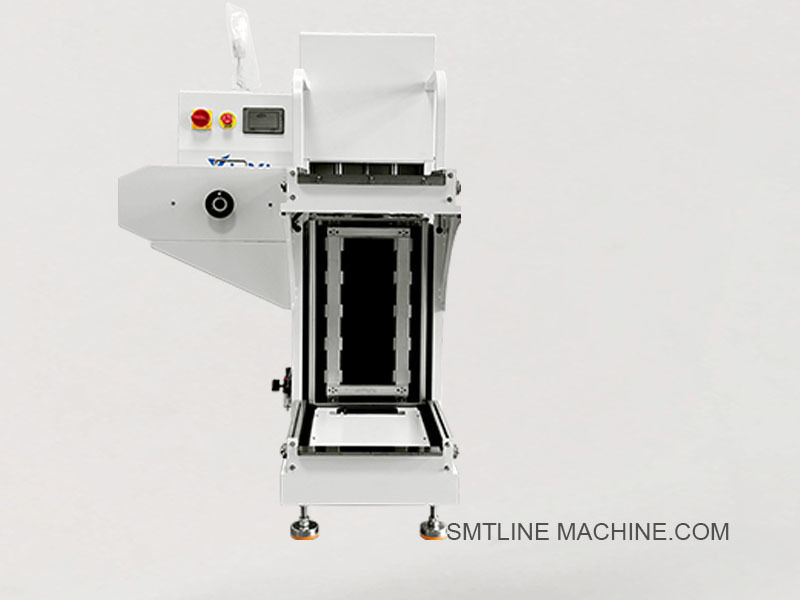

محمل ثنائي الفينيل متعدد الكلور من النوع L هو آلة تحميل لوحات أوتوماتيكية مصممة لنقل ثنائي الفينيل متعدد الكلور إلى خطوط إنتاج SMT في تكوين على شكل "L". يتم تركيبه عادةً في الطرف الأمامي من خط SMT ويستخدم لتحميل ثنائي الفينيل متعدد الكلور العاري أو المجمّع من المجلات على نظام الناقل، مما يسمح بالتسليم السلس إلى المعدات المتدفقة مثل الطابعات أو المثبتات أو آلات الفحص.

الميزات الرئيسية

تخطيط على شكل حرف L: يوفر مساحة أرضية عن طريق ترتيب المجلات والناقل بزاوية 90 درجة.
تحميل ثنائي الفينيل متعدد الكلور التلقائي: ينقل اللوحات من المجلة إلى ناقل الخط باستخدام نظام دافع ورفع.
تشغيل شاشة اللمس: واجهة مستخدم سهلة الاستخدام لضبط المعلمات وتشغيل المحمل.
متوافق مع المجلات القياسية: يدعم أحجام المجلات 390 × 320 مم أو أحجام مخصصة.
ميزات السلامة: تتضمن أغطية واقية ونظام إنذار وزر إيقاف الطوارئ.
بناء متين: إطار من الألومنيوم مع معالجة سطحية مضادة للكهرباء الساكنة.

المواصفات الفنية

التطبيقات

التحميل الأمامي لخطوط تجميع SMT
مناسب للوحة LED ولوحة الهاتف المحمول وتجميع الإلكترونيات الاستهلاكية
يستخدم جنبًا إلى جنب مع وحدات التفريغ والناقل والوحدات العازلة

الملحقات ذات الصلة – محمل ثنائي الفينيل متعدد الكلور من النوع L

1. مكونات المجلة

مجلات ثنائي الفينيل متعدد الكلور القياسية
المادة: الألومنيوم، بلاستيك آمن من ESD
الأحجام: 355 × 320 × 563 مم، 390 × 320 × 570 مم، أو مخصصة
مشابك رف المجلة – تثبت المجلة في وضع ثابت
منصة رفع المجلة – طاولة رفع كهربائية للحركة الرأسية

2. الأجزاء الميكانيكية

تجميع ذراع الدفع – ينقل ثنائي الفينيل متعدد الكلور من المجلة إلى الناقل
محرك الرفع – يتحكم في الحركة الرأسية لرف المجلة
مجموعة القضبان الإرشادية – لتحديد موضع ثنائي الفينيل متعدد الكلور والنقل السلس
سدادة ثنائي الفينيل متعدد الكلور (يتم التحكم فيها بواسطة المستشعر) – تمنع عدم المحاذاة أثناء الدفع
أغطية جانبية وألواح إطارات – مقاطع ألومنيوم مع طلاء مضاد للكهرباء الساكنة
أقدام قابلة لضبط الارتفاع – لتسوية الجهاز

3. المكونات الكهربائية والتحكم

وحدة تحكم PLC – عادةً Mitsubishi أو Omron أو Siemens
واجهة مستخدم شاشة اللمس – لإعدادات المعلمات والتشخيص
المستشعرات الكهروضوئية – تكتشف وجود ثنائي الفينيل متعدد الكلور وموضعه
مفتاح إيقاف الطوارئ
مفتاح الطاقة ووحدة القاطع
صمامات الملف اللولبي الهوائية – تتحكم في الأنظمة الهوائية
أسلاك التوصيل – توصيلات الطاقة والإشارة

4. الملحقات الهوائية

أسطوانة الهواء (مشغل ذراع الدفع)
منظم مرشح الهواء (وحدة FRL)
كاتم الصوت وأنابيب هوائية
مستشعر الفراغ (إذا كان ذلك ممكنًا)

5. أدوات ومجموعات الصيانة

مادة التشحيم للأدلة الخطية
أقمشة التنظيف / فرش آمنة من ESD
مجموعة الصمامات الاحتياطية
مجموعة الأدوات (مفاتيح سداسية، مفكات)
مقياس معايرة دليل ثنائي الفينيل متعدد الكلور

6. الملحقات/الترقيات الاختيارية

كابلات واجهة SMEMA – للاتصال بالخط مع المعدات الموجودة في المنبع/المصب
حامل ماسح الباركود – لتتبع الخط
ستارة ضوئية أمان – تعزيز سلامة المشغل
محولات مجلة مخصصة – لأحجام اللوحات الخاصة
غطاء الغبار – للاستخدام في بيئات الغرف النظيفة

أرقام الأجزاء ذات الصلة – محمل ثنائي الفينيل متعدد الكلور من النوع L

1. أجزاء المجلة والمناولة

2. المكونات الميكانيكية

3. المكونات الكهربائية والتحكم

4. المكونات الهوائية

5. الصيانة والملحقات الاختيارية

دليل الأسئلة الشائعة – محمل ثنائي الفينيل متعدد الكلور من النوع L

1. ما هو استخدام محمل ثنائي الفينيل متعدد الكلور من النوع L؟

تم تصميم محمل ثنائي الفينيل متعدد الكلور من النوع L لتحميل ثنائي الفينيل متعدد الكلور تلقائيًا من مجلات التخزين إلى خط إنتاج SMT. يتيح تصميمها على شكل "L" تخطيطًا موفرًا للمساحة وتكاملًا مرنًا للخط.

2. لماذا يسمى "من النوع L"؟

لأن رف المجلة يوضع بشكل عمودي (90 درجة) على اتجاه الناقل، مما يشكل شكل "L". يوفر هذا المساحة ويسمح بالوصول الجانبي.

3. ما أنواع المجلات المدعومة؟

الحجم القياسي: 355 × 320 × 563 مم
اختياري: 390 × 320 × 570 مم أو أحجام مخصصة
المادة: إطار من الألومنيوم مع ألواح جانبية آمنة من ESD

4. ما أحجام ثنائي الفينيل متعدد الكلور المتوافقة؟

الحد الأدنى للحجم: 50 × 50 مم
الحد الأقصى للحجم: 330 × 250 مم (قابلة للتخصيص)
تحقق من تكوين المحمل الخاص بك أو اضبط عرض القضيب وفقًا لذلك.

5. ما هي الميزات الرئيسية؟

تصميم على شكل حرف L موفر للمساحة
آلية الرفع والذراع الدافعة الأوتوماتيكية
واجهة شاشة تعمل باللمس مع التحكم في PLC
متوافق مع اتصالات SMEMA
هيكل آمن من ESD وتشغيل منخفض الضوضاء
إيقاف الطوارئ وأغطية السلامة

6. ما هو وقت الدورة لكل ثنائي الفينيل متعدد الكلور؟

عادةً حوالي 6–10 ثوانٍ لكل لوحة، اعتمادًا على سمك اللوحة ونوع المجلة والتكوين.

7. ما هي الأجزاء أو الملحقات الرئيسية التي تتآكل؟

ذراع الدفع
محرك الرفع والحزام
المستشعرات (النوع الكهروضوئي)
صمامات الملف اللولبي وأسطوانات الهواء
مشابك رف المجلة
لوحة التحكم أو شاشة اللمس

8. ما هي الصيانة المطلوبة؟

أسبوعيًا: تحقق من المستشعرات، ونظف القضبان
شهريًا: قم بتشحيم دليل الرفع، وتحقق من الأحزمة
ربع سنويًا: افحص ذراع الدفع، واختبر إيقاف التشغيل
استبدل مرشحات الهواء والأجزاء الهوائية حسب الحاجة

9. ما هي ميزات السلامة المضمنة؟

زر إيقاف الطوارئ
أغطية جانبية واقية
ستارة ضوئية أمان اختيارية
صفارة إنذار للأخطاء أو الاختناقات

10. هل يمكن تخصيصها؟

نعم. تدعم العديد من الطرازات:

أحجام المجلات المخصصة
التحكم في دواسة القدم
ماسح الباركود المضمن
إدخال/إخراج إضافي لـ MES أو تكامل التتبع
