حلقة إحكام غلق PG00975,حلقة إحكام غلق باناسونيك PG00975,حلقة إحكام غلق بديلة من باناسونيك
,PG00975 Panasonic Sealing Ring
,Replacement Panasonic Sealing Ring
-
العلامة التجاريةفوجي
-
النموذجحلقة الختم باناسونيك PG00975
-
السعة1009
-
الوزن القياسي0.79 كجم
-
حجم الجهاز56
-
مزودCNSMT
-
الحالةجديد
-
مكان المنشأاليابان
-
اسم العلامة التجاريةPanasonic
-
إصدار الشهاداتYAMAHA Vibration Vibration Fit YV YS
-
رقم الموديلحلقة الختم باناسونيك PG00975
-
الحد الأدنى لكمية1
-
الأسعارقابل للتفاوض
-
تفاصيل التغليفصندوق خشبي
-
وقت التسليم1-2 يوم عمل
-
شروط الدفعT / T ، ويسترن يونيون ، باي بال
-
القدرة على العرض10 قطعة / يوم
حلقة إحكام غلق بديلة من باناسونيك PG00975 لأداء مثالي لمعدات SMT

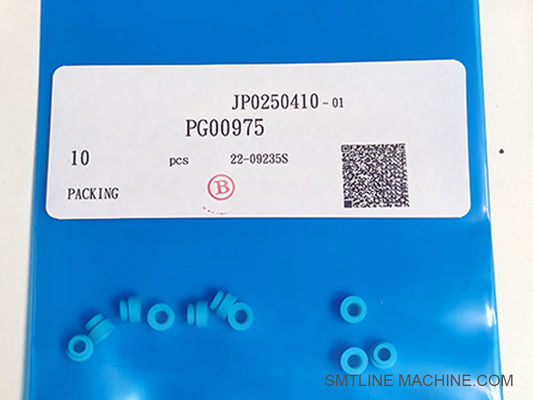

حلقة الختم من باناسونيك PG00975
شركتنا تعمل منذ 11 عاماً وسوف تكون بالتأكيد خيارك الأفضل مع ضمان الجودة والتسليم السريع
لمحة عامة عن المنتج
رقم الجزء: PG00975
الاسم: حلقة الختم / حلقة O للأنابيب الغازية العاملة
النماذج المتوافقة: سلسلة FUJI NXT (V12 ، H01 ، H08 ، H12S ، H24 / S) رؤوس العمل
الوظيفة: يوفر الختم الصلب حول أنابيب الغاز / الفراغ في رأس العمل ، ومنع تسرب الهواء وضمان أداء امتصاص ثابت
الحالة: جديدة تمامًا ، ذات جودة تعادل OEM
الشهادات: معايير CE و ISO
الخصائص الرئيسية
صناعة الصمامات الدقيقة: مصممة على الأبعاد الأصلية لإغلاق أنابيب الفراغ / الغاز بشكل آمن دون تسرب
متانة عالية: مصنوعة من المطاط الاستومري عالي الجودة القادر على تحمل الدورات الميكانيكية المتكررة في رؤوس SMT سريعة الحركة
ضيقة ويمكن استبدالها: سهلة التثبيت دون أدوات خاصة ؛ مصممة لمجموعات صيانة الرأس
جودة OEM: تطابق أجزاء FUJI الأصلية ، وغالبا ما يوصف بأنها حلقة التعبئة أو حلقة الختم.
المواصفات والتفاصيل
| المواصفات | تفاصيل |
| رقم الجزء | PG00975 |
| المواد | المطاط الإلاستومري (من المحتمل أن يكون NBR / السيليكون ، نموذجي لختام الفراغ) |
| حالة الاستخدام | خطوط غاز أو فراغ تغلي داخل رؤوس العمل FUJI NXT |
| الـ MOQ | قطعة واحدة |
| وقت التنفيذ | 15 يوما من الموردين SMT نموذجي |
| نطاق الأسعار | ما يقرب من 45 دولار أمريكي لكل وحدة |
التطبيق والإستبدال
الاستخدام: يتم تثبيته حول أنبوب الغاز / الفراغ في الرأس العامل لضمان اتصالات محصنة للهواء
محفزات الاستبدال:
انخفاض ضغط فراغ ملحوظ أو فشل في التقاط المكونات
تسرب حول الأنابيب أو خطوط الغاز أثناء عمليات فحص الصيانة
الصيانة الوقائية المنتظمة أو فترات استبدال الختم المقررة
نصيحة التثبيت: اغلق القوة واخرج الحلقة القديمة بعناية من غدة أنابيب الغاز. نظف أسطح التزاوج، وضع الحلقة الجديدة PG00975 لضمان كامل المقاعد، وإعادة تجميعها.تحقق من سلامة الفراغ بعد التثبيت.
ملخص
حلقة الختم PG00975 هي مستهلك صغيرة ولكن ضرورية للحفاظ على واجهات محصنة للهواء في رؤوس العمل في فجي NXT.يضمن امتصاصا مستقرا ويقلل من أوقات التوقف الموصى بها كجزء من الصيانة العادية لرأس SMT.
الملحقات ذات الصلة ل PG00975 حلقة الختم
| رقم الجزء | اسم الملحق | الوصف / الوظيفة |
| PH00990 | غاز أنبوب الغطاء / حامل | يحمل أنبوب فراغ حيث يتم تطبيق حلقة الختم |
| PH00991 | رابط أنابيب الفراغ | جزء واجهة أنبوب الغاز، مغلق بموجب PG00975 |
| PG00974 | الاختلاف O-ring | حلقة الختم المماثلة المستخدمة في مواقع بديلة |
| PG00978 | حلقة الختم ذات القطر الصغير | سد بديل أو مجاور في نفس مسار الغاز |
| AA19H00 | قطن المرشح | يتم تثبيتها بالقرب من مسار الفراغ ، وغالبا ما يتم الاحتفاظ بها مع الأختام |
| S4033G / مستشعر الضغط السلبي | مستشعر ضغط الهواء | أداء الشفافات في الشفافية متأثر بحالة الختم |
| محرك محور R (على سبيل المثال PM09NR4) | آلية الدوران | بالقرب من خطوط الفراغ المغلقة داخل الرأس |
| 2AGTHA005807 | صمام ميكانيكي | التحكم في تدفق الفراغ، وتقع أسفل التيار من الاتصالات المغلقة |
ملاحظات:
حلقة الختم PG00975 تعمل بشكل وثيق مع موصلات الفراغ والأنابيب وأجهزة استشعار الضغط.
يوصى بفحص هذه الأجزاء ذات الصلة أثناء الصيانة الروتينية لتجنب تسرب الفراغ أو فشل الشفط.
أرقام الأجزاء ذات الصلة للخاتم الختم PG00975
| رقم الجزء | الوصف | ملاحظات |
| PG00975 | حلقة الختم (O-Ring) لأنابيب الغاز ذات الرأس العامل | الجزء الرئيسي: الختم الصامد للخلاء / مسارات الغاز |
| PH00990 | غطاء الأنابيب | يحمل الأنابيب حيث PG00975 مثبتة |
| PH00991 | رابط أنابيب الفراغ | يربط الأنابيب المغلقة بواسطة PG00975 |
| PG00974 | حلقة الختم (نوع حلقة O) | الختم ذو الحجم نفسه المستخدم في المكونات المجاورة |
| PG00978 | خاتم مهر مصغر | نموذج بديل لمواقع الأنابيب الأخرى |
| AA19H00 | قطن المرشح | غالبًا ما يتم تغييرها مع حلقات الختم |
| 2AGTHA005807 | صمام ميكانيكي | العمل مع خطوط فراغ/غاز مغلقة |
| S4033G | مستشعر الضغط السلبي | يتطلب إغلاق مستقر للهواء / الفراغ |
| PM09NR4 | محرك محور R | المكون الميكانيكي بالقرب من مسار الفراغ |
دليل الأسئلة الشائعة
اسم المنتج: حلقة الختم / حلقة O
رقم الجزء: PG00975
نماذج قابلة للتطبيق: FUJI NXT V12، H12S، H08، H24 ((S) ، ورؤوس SMT متوافقة مع Panasonic
1ما هي وظيفة حلقة الختم PG00975؟
PG00975 هو حلقة O الدقيقة المستخدمة في رؤوس عمل FUJI NXT لإنشاء ختم محكم حول أنابيب الفراغ والغاز.والذي هو ضروري لامتصاص الفوهة الموثوق بها واستلام المكونات.
2أين تم تركيب PG00975؟
يتم تثبيتها في نقاط اتصال الغاز/الفراغ داخل الرأس العامل، وخاصة حول:
أجهزة توصيل أنابيب الفراغ
أغطية خطوط الغاز (مثل PH00990, PH00991)
عدة أنظمة الهواء
3ما هي العلامات على أن الختم يحتاج إلى استبدال؟
انخفاض ضغط الفراغ أو امتصاص غير مستقر
أخطاء التقاط المكونات
تسرب الهواء أثناء التشخيص
الشقوق أو التسطيح أو التآكل المرئي على الحلقة
تم الوصول إلى فترة الصيانة الوقائية
4كيف يمكنني استبدال خاتم الختم؟
1أطفئ و قم بتقليص ضغط النظام
2تفكيك وصلة الأنابيب أو وصلة الغاز.
3إزالة خاتم PG00975 القديم.
4نظّفوا أسطح التزاوج.
5. قم بتثبيت حلقة O الجديدة دون التواء
6إعادة تجميع واختبار سلامة الفراغ
5هل هناك أجزاء أخرى ذات صلة للتحقق منها؟
نعم، تحقق من الأجزاء التالية مع PG00975:
PH00990 / PH00991 أجزاء الأنبوب والمتصلات
PG00974 / PG00978 حلقات الختم ذات الأحجام البديلة
AA19H00 قطن المرشح
S4033G مستشعر الضغط السلبي
وحدة الصمام الميكانيكي / فوهة
6ملخص
حلقة الختم PG00975 تلعب دورًا حاسمًا في الحفاظ على البيئة الصلبة لـ FUJI NXT و Panasonic working heads.التفتيش الروتيني والاستبدال في الوقت المناسب منع فشل في امتصاص والحفاظ على دقة التثبيتاستخدم دائماً أغطية ذات جودة OEM لتحقيق أداء ثابت
