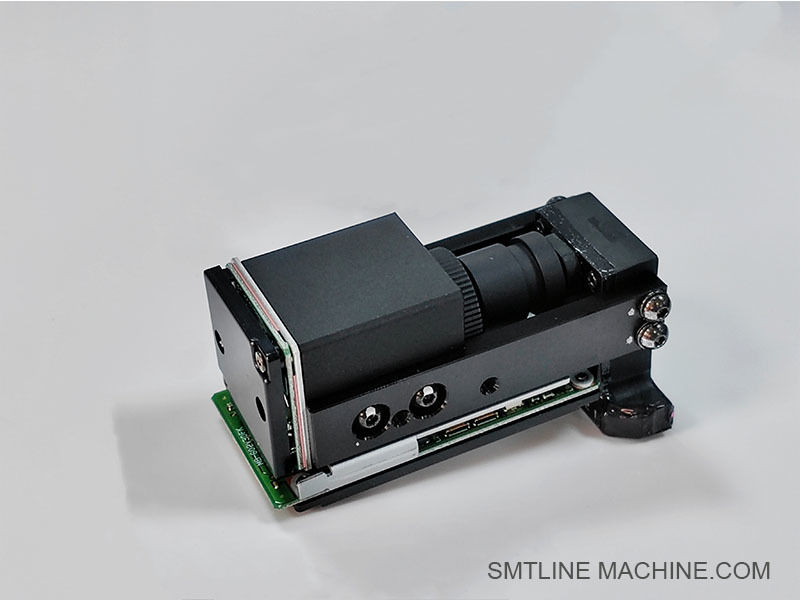

FUJI 2AGKHA014000 AA66W00 V12 رأس العمل الكاميرا IPS SMT قطع الغيار

FUJI2AGKHA014000 AA66W00 V12 رأس عمل كاميرا IPS
تعمل شركتنا منذ 11 عامًا وستكون بالتأكيد خيارك الأفضل مع الجودة المضمونة والتسليم السريع

نظرة عامة على المنتج

رقم القطعة: 2AGKHA014000
الموديل: AA66W00
اسم المكون: كاميرا IPS (مستشعر معالجة الصور)
الآلة القابلة للتطبيق: سلسلة FUJI NXT — متوافقة مع رؤوس العمل V12 و H24
الوظيفة: كاميرا نظام رؤية مدمجة في رأس العمل للتعرف على المكونات ووضعها بدقة عالية وسرعة عالية.

الميزات الرئيسية

1. التعرف على الصور عالي الدقة
تلتقط كاميرا IPS صورًا عالية الدقة للمكونات ومواقع لوحات PCB أثناء الالتقاط والوضع، مما يسمح للنظام بتحديد الموضع الدقيق والاتجاه والمحاذاة للمكونات قبل التركيب.

2. الكشف عن الوضع متعدد الزوايا
قادرة على اكتشاف اتجاه المكونات في زوايا متعددة — بما في ذلك العرض الجانبي — لمنع المواضع غير الصحيحة وضمان اتساق الجودة.

3. تصميم مضغوط وخفيف الوزن
وحدة الكاميرا خفيفة الوزن ومدمجة مباشرة في رأس العمل (حوالي 2.5 كجم إجمالاً للرأس)، مما يتيح الحركة السريعة والتحكم الدقيق مع تقليل القصور الذاتي الميكانيكي.

المواصفات والتوافق

الاستخدام والاستبدال

عادة ما يتم استبدال هذا الجزء أثناء الصيانة الدورية أو إذا كانت هناك مشكلات في التقاط الصور أو أخطاء في المحاذاة أو فشل في التعرف على الرؤية في عملية الوضع.
يتطلب التثبيت معايرة المحاذاة باستخدام برنامج الجهاز.
إنه جزء أصلي من FUJI أو قد يكون متاحًا من خلال موردين خارجيين كقطع غيار متوافقة.

ملخص

تعد كاميرا FUJI AA66W00 (2AGKHA014000) IPS جزءًا مهمًا من رأس العمل V12 لمنصة FUJI NXT SMT. يضمن معالجة الصور عالية السرعة والتعرف متعدد الزوايا والتكامل المضغوط وضع المكونات بدقة وموثوقية، مما يساعد على تحسين الإنتاجية والكفاءة الإجمالية.

الملحقات ذات الصلة لكاميرا FUJI AA66W00 IPS (رأس V12)

الأدوات والملحقات الاختيارية

أجهزة المعايرة / التركيبات – تستخدم أثناء صيانة أو استبدال كاميرا IPS.
وحدة برنامج محاذاة الرؤية – أدوات برمجية اختيارية مستخدمة في أنظمة FUJI NXT لضبط صور IPS.
الكابلات / الموصلات – كابلات إشارة أو طاقة الكاميرا المحددة (اتصل بـ FUJI أو المورد للحصول على المواصفات المطابقة).
مجموعة تنظيف عدسة نظام رؤية FUJI – أدوات مضادة للكهرباء الساكنة وخالية من الغبار للحفاظ على جودة الصورة.

أرقام الأجزاء ذات الصلة لكاميرا FUJI AA66W00 IPS (رأس V12)

قد تختلف أرقام الأجزاء هذه قليلاً اعتمادًا على جيل FUJI NXT المحدد (I/II/III) وتكوين الجهاز.

دليل الأسئلة الشائعة

اسم المنتج: كاميرا FUJI IPS

الموديل: AA66W00

رقم القطعة: 2AGKHA014000

تستخدم في: رأس عمل FUJI NXT V12 (متوافق أيضًا مع H24)

1. ما هي وظيفة كاميرا AA66W00 IPS؟

تم دمج كاميرا IPS (مستشعر معالجة الصور) في رأس العمل V12. دورها الأساسي هو:

التقاط صور عالية الدقة للمكونات ووسادات PCB.
اكتشاف موضع المكونات واتجاهها وإمالتها قبل الوضع.
المساعدة في تصحيح إزاحة الوضع لضمان دقة عالية.

2. أين يتم تثبيت الكاميرا؟

تم تضمين كاميرا IPS داخل وحدة رأس العمل V12، مباشرة خلف عمود الفوهة، متجهًا لأسفل. وهي تعمل بالتزامن مع دوران الرأس (المحور R) وآليات التقاط المكونات.

3. ما هي أرقام الأجزاء ذات الصلة؟

بعض الأجزاء المرتبطة بشكل شائع:

AA66W08 – نسخة بديلة من كاميرا IPS.
2AGTHA009100 – عمود الفوهة
2AGTHA005807 – صمام ميكانيكي
H11352 / H50844 – صمام الملف اللولبي
H4897A – محمل لمحور الرأس
PM09NR4 – محرك المحور R
GGAJ0403 / 3216 – قرص معايرة أبيض (لمعايرة رؤية IPS)

4. متى يجب استبدال كاميرا IPS؟

استبدل الكاميرا أو قم بصيانتها إذا:

فشل نظام الرؤية في التعرف على المكونات.
تتدهور دقة وضع المكونات.
تظهر أخطاء مثل “فشل التقاط الرؤية” أو “عدم محاذاة زاوية المكون” بشكل متكرر.
يكشف الفحص البصري عن ضباب العدسة أو الأوساخ التي لا يمكن تنظيفها.

5. هل يلزم المعايرة بعد الاستبدال؟

نعم. بعد استبدال كاميرا IPS:

قم بإجراء محاذاة الرأس والمعايرة باستخدام أدوات برنامج FUJI.
استخدم أقراص المعايرة البيضاء (مثل 3216) لضبط الرؤية.
تأكد من توافق البرامج الثابتة/البرامج للاتصال الصحيح بالكاميرا.

6. هل يمكن استبدال AA66W00 بـ AA66W08؟

نعم، AA66W08 هو إصدار متوافق مستخدم بشكل شائع. ومع ذلك، تحقق دائمًا من التوافق الميكانيكي والبرامج الثابتة مع نظام NXT الخاص بك قبل الاستبدال.

7. هل تستخدم الكاميرا لكل من الالتقاط والوضع؟

نعم. وهي تشارك في:

الفحص المسبق للالتقاط للتحقق من وجود الفوهة وجاهزيتها.
فحص ما بعد الالتقاط لتأكيد اتجاه المكون ومحاذاته.
تعديل ما قبل الوضع لتعويض أي إزاحة مكتشفة.

8. هل كاميرا IPS متوافقة مع H24 أو رؤوس أخرى؟

في حين أنها مصممة في المقام الأول لرأس V12، قد تتم مشاركة وحدات كاميرا IPS المماثلة أو المتطابقة (مثل AA66W08) عبر رؤوس H24 أو H12HSQ في منصات NXT، اعتمادًا على الجيل والتكوين.

9. هل هناك أي صيانة مطلوبة؟

نظف العدسة بانتظام باستخدام أداة تنظيف خالية من الكهرباء الساكنة.
تأكد من أن بيئة العمل خالية من الغبار.
استبدل شاشات الفلتر (مثل 2EGTHA000202) لحماية بصريات الكاميرا.
