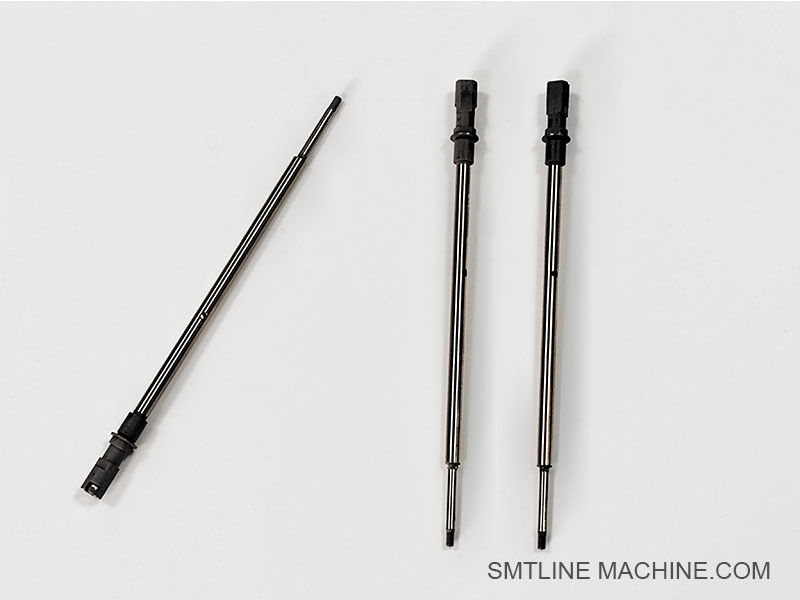

FUJI 2AGTHA009100 H24 H24G H24S عصا فوهة امتصاص رأس العمل

FUJI2AGTHA009100 H24 H24G H24S قضيب فوهة الشفط لرأس العمل
تعمل شركتنا منذ 11 عامًا وستكون بالتأكيد خيارك الأفضل مع الجودة المضمونة والتسليم السريع

مقدمة المنتج – عمود فوهة FUJI 2AGTHA009100 (رأس عمل H24 / H24G / H24S)

رقم القطعة:

2AGTHA009100

اسم المنتج:

عمود الفوهة / قضيب الفوهة

الفئة:

المكون الميكانيكي – تجميع رأس الالتقاط والوضع

الطرازات القابلة للتطبيق:

رأس عمل FUJI NXT H24
رأس عمل FUJI NXT H24G
رأس عمل FUJI NXT H24S

نظرة عامة على المنتج

FUJI 2AGTHA009100 هو عمود فوهة دقيق (يشار إليه أيضًا باسم قضيب الفوهة)، والذي يعمل كحامل رئيسي لفوهة الشفط في رؤوس العمل من سلسلة H24 لآلات FUJI NXT. يتحرك رأسيًا (محور Z) لالتقاط المكونات ووضعها بسرعة ودقة.

يدمج هذا القضيب أيضًا في قناة التفريغ، مما يتيح التقاط المكونات عن طريق الشفط أثناء عمليات SMT.

الميزات الرئيسية

تصنيع عالي الدقة
يضمن حركة فوهة مستقرة ودقة تحديد المواقع متسقة.

توافق حركة المحور Z السلس
مصمم للعمل بالتزامن مع نظام محرك المحور Z والأدلة الخطية.

مسار تفريغ مدمج
يتضمن ممرًا داخليًا للشفط بالفراغ مباشرة عبر الفوهة.

معالجة سطحية متينة
مطلي أو مقوى لمقاومة التآكل في بيئات الحركة المتكررة عالية السرعة.

أبرز الميزات الفنية (نموذجي)

الدور النموذجي في النظام

عمود الفوهة:

يحمل ويضع وحدة الفوهة
يوجه الحركة لأعلى ولأسفل (شوط المحور Z)
يعمل كقناة تفريغ
يتفاعل مع المستشعرات وأنظمة الحركة لضمان دورات الالتقاط والوضع الدقيقة

نصائح الصيانة

تجنب ثني أو تلويث سطح العمود
استبدل إذا كان هناك تآكل ميكانيكي أو تسرب تفريغ أو عدم انتظام في المحور Z
استخدم فقط مع قطع غيار FUJI H24-series الأصلية للحصول على التوافق الكامل

الملحقات ذات الصلة – عمود فوهة 2AGTHA009100

أرقام الأجزاء ذات الصلة – عمود فوهة 2AGTHA009100

ملاحظات:

هذا العمود متوافق فقط مع رؤوس سلسلة H24 — لا يُنصح باستخدامه مع أنواع الرأس الأخرى (مثل H08 و H12).
يعد توصيل التفريغ المناسب وتدفق الهواء النظيف أمرًا بالغ الأهمية للتشغيل الموثوق به.
افحص بحثًا عن التآكل أو الانحناء إذا لاحظت أخطاء في ارتفاع الالتقاط أو معالجة مكونات غير متسقة.

دليل الأسئلة الشائعة – عمود فوهة FUJI 2AGTHA009100 (رؤوس عمل H24 / H24G / H24S)

1. ما هي وظيفة عمود الفوهة؟

الإجابة:
يحمل عمود الفوهة (المسمى أيضًا قضيب الفوهة) فوهة الشفط ويحركها رأسيًا (محور Z) أثناء عمليات الالتقاط والوضع. إنه يدمج مسار التفريغ الذي يمكّن الفوهة من التقاط المكونات وإطلاقها بدقة.

2. ما هي الرؤوس التي تستخدم عمود الفوهة هذا؟

الإجابة:

H24
H24G
H24S
كلها جزء من سلسلة آلات التنسيب FUJI NXT.

3. ما هي الأجزاء الأخرى التي تعمل مع عمود الفوهة؟

4. ما هي الأعراض الشائعة لمشاكل عمود الفوهة؟

فشل الفوهة في التقاط المكونات
حركة رأسية غير منتظمة أو عالقة
تسرب التفريغ مما يتسبب في فشل الالتقاط
أخطاء في ارتفاع الوضع أو إنذارات تتعلق بالمحور Z

5. كيف أقوم بصيانة أو فحص عمود الفوهة؟

تحقق من وجود انحناءات أو تلف مادي على العمود
افحص موانع تسرب التفريغ والأنابيب بحثًا عن التسربات
قم بتزييت الأجزاء المتحركة وفقًا لمواصفات FUJI (مثل الشحم AA6PT00)
استبدل إذا كان تالفًا أو مثنيًا أو يتسبب في مشكلات تشغيلية

6. هل يمكن استبدال عمود الفوهة بشكل مستقل؟

الإجابة:
نعم. يجب إجراء الاستبدال بعناية، مع ضمان المحاذاة الصحيحة مع محرك المحور Z والأدلة، وتوصيلات التفريغ المناسبة.

7. نظرة عامة فنية

8. من أين أحصل على قطع غيار أصلية؟

الإجابة:
يمكن طلب قطع غيار FUJI الأصلية من خلال موزعي FUJI المعتمدين أو مزودي خدمة SMT. حدد دائمًا نوع الرأس ورقم الجزء.

9. نصائح إضافية

استخدم الفوهات الأصلية المصممة لسلسلة H24 للحصول على أفضل النتائج.
افحص المكونات ذات الصلة مثل المحامل وصمامات التفريغ والوصلات أثناء الصيانة.
قد تكون المعايرة ضرورية بعد الاستبدال لضمان الالتقاط والوضع الدقيقين.
