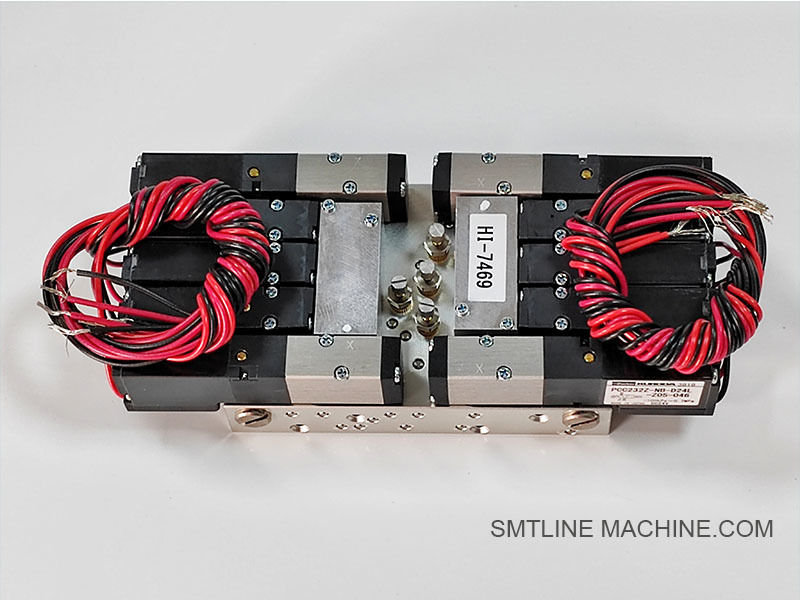

FUJI 2MGKHH014000 XB03123 H02 H02F الصمام الكهربائي الفراغ الرأس SMT قطع الغيار

FUJI 2MGKHH014000 XB03123 H02 H02F - صمام الملف اللولبي للفراغ الرأسي
تعمل شركتنا منذ 11 عامًا وستكون بالتأكيد خيارك الأفضل مع الجودة المضمونة والتسليم السريع.

مقدمة المنتج - FUJI 2MGKHH014000 / XB03123 صمام الملف اللولبي للفراغ (رأس H02 / H02F)

أرقام الأجزاء:

2MGKHH014000
XB03123 (رمز جزء بديل أو مرتبط)

اسم المنتج:

صمام الملف اللولبي للفراغ - لرأس العمل H02 / H02F

الفئة:

مكون التحكم الهوائي / نظام الفراغ

الموديلات القابلة للتطبيق:

رؤوس العمل FUJI NXT H02 و H02F

نظرة عامة على المنتج

FUJI 2MGKHH014000 (XB03123) هو صمام ملف لولبي فراغي دقيق يستخدم في رؤوس العمل H02 و H02F من آلات التثبيت السطحي من سلسلة FUJI NXT. يتحكم هذا الصمام في تدفق الفراغ وتشغيله وإيقافه إلى فوهة الشفط أثناء عمليات الالتقاط والوضع. إنه يلعب دورًا حاسمًا في ضمان التقاط المكونات بدقة ، والتثبيت الآمن ، والإطلاق في الوقت المناسب.

الميزات الرئيسية

استجابة عالية السرعة
يتيح تبديل الفراغ السريع لوضع المكونات عالية السرعة.

التحكم المستقر في الفراغ
يحافظ على تحكم دقيق في توقيت الشفط وضغط تدفق الهواء.

تصميم مضغوط ومتين
مصمم للتكامل الضيق في وحدة الرأس مع تحمل الدورات المستمرة.

تشغيل موثوق به
يدعم الآلاف من العمليات في الدقيقة في دورات عمل آلة FUJI NXT.

التطبيقات

يتحكم في تدفق الفراغ إلى وحدة الفوهة في رؤوس H02 و H02F.
يضمن توقيت الالتقاط والإطلاق الدقيقين أثناء وضع SMT عالي السرعة.
مدمج في الدائرة الهوائية الداخلية لرأس العمل.

المواصفات (نموذجية)

النوع: صمام ملف لولبي مغلق عادةً
جهد التشغيل: 24 فولت تيار مستمر (نموذجي لأنظمة التحكم FUJI)
وقت الاستجابة:< 20 مللي ثانية
المنافذ: 2 أو 3 حسب تكوين الدائرة
التركيب: مثبت مباشرة على القاعدة الهوائية لرأس H02 / H02F
المادة: هيكل معدني مع أختام عالية المتانة
التحكم: يتم تشغيله عبر منطق نظام الفراغ الخاص بالآلة (عبر رأس PCB)

ملاحظات التثبيت

استخدم رؤوس FUJI الأصلية لضمان الملاءمة الميكانيكية وسلامة ختم الفراغ.
تأكد من توصيل خراطيم الفراغ بشكل صحيح وخلوها من التسرب.
يعد اتجاه الصمام ومحاذاة الحشية أمرًا بالغ الأهمية لمنع مشكلات الأداء.

الأجزاء ذات الصلة النموذجية

الملحقات ذات الصلة - FUJI 2MGKHH014000 / XB03123 صمام الملف اللولبي للفراغ

أرقام الأجزاء ذات الصلة - FUJI 2MGKHH014000 / XB03123 صمام الملف اللولبي للفراغ والمكونات

ملاحظات:

استخدم أجزاء FUJI الأصلية للحفاظ على سلامة الفراغ وأداء الجهاز.
يوصى باستبدال الختم وفحص الأنابيب أثناء صيانة الصمام.
يجب فحص التوصيلات الكهربائية بحثًا عن التآكل أو التآكل لتجنب عطل الصمام.

دليل الأسئلة الشائعة - FUJI 2MGKHH014000 / XB03123 H02 / H02F صمام الملف اللولبي للفراغ

1. ماذا يفعل صمام الملف اللولبي هذا؟

الإجابة:
FUJI 2MGKHH014000 (المعروف أيضًا باسم XB03123) هو صمام ملف لولبي فراغي يتحكم في تشغيل / إيقاف تبديل شفط الفراغ إلى الفوهة في رؤوس العمل H02 و H02F. إنه يمكّن الرأس من التقاط المكونات وتحريرها بتوقيت دقيق أثناء عمليات SMT.

2. أين يتم تثبيت هذا الصمام؟

الإجابة:
يتم تركيبه داخل رأس العمل H02 أو H02F ، وعادةً ما يكون على الكتلة الهوائية أو بالقرب من وحدة الفوهة ، ومتصل عبر الأنابيب بمصدر الفراغ ومسار الفوهة.

3. ما هي رؤوس العمل المتوافقة؟

الإجابة:

رأس العمل H02
رأس العمل H02F
كلاهما يستخدم في منصات FUJI NXT I / II / III.

4. ماذا يحدث إذا تعطل الصمام؟

الإجابة:
قد يؤدي الفشل إلى:

عدم القدرة على التقاط المكونات
إسقاط المكونات قبل الأوان
إنذارات الفراغ أو رموز خطأ الالتقاط
مستوى فراغ غير مستقر أو انخفاض في الضغط أثناء التشغيل

5. كيف يمكنني معرفة ما إذا كان الصمام معيبًا؟

الإجابة:

قم بإجراء اختبار فراغ واستمع إلى التسربات المسموعة
استخدم برنامج التشخيص لمراقبة وقت استجابة الفراغ
استبدل بصمام جيد معروف للتحقق من الخطأ
تحقق من علامات الانسداد الداخلي أو تعطل الملف أو تأخر الاستجابة

6. نظرة عامة فنية

7. ما هي الأجزاء المرتبطة بهذا الصمام؟

8. كيفية استبدال الصمام؟

الإجابة:

1. قم بإيقاف تشغيل الجهاز وفصل مصدر الهواء.
2. قم بإزالة رأس العمل والوصول إلى حامل الصمام.
3. افصل أنابيب الفراغ والموصل الكهربائي.
4. قم بفك واستبدال الصمام.
5. أعد تثبيت الأنابيب وأعد معايرة مستوى الفراغ إذا لزم الأمر.

9. نصائح الصيانة

استبدل الصمام أثناء إعادة بناء الرأس المجدولة
نظف المنطقة المحيطة لتجنب دخول الحطام إلى منافذ الصمام
افحص شيخوخة خرطوم الفراغ أو التسربات
تحقق من مقاومة الملف الكهربائي أثناء التشخيص

10. هل يتم بيع هذا الصمام بشكل فردي أم في مجموعات؟

الإجابة:

عادة ما يتم بيعه بشكل فردي
قد يتم تضمينه في مجموعات هوائية لرأس H02 / H02F أو مجموعات الصيانة
