FUJI 2MGTHA080003H24 H24G H24S رأس العمل المحرك قطع الغيار SMT

محرك رأس العمل FUJI 2MGTHA080003H24 H24G H24S
شركتنا تعمل منذ 11 عاماً وسوف تكون بالتأكيد خيارك الأفضل مع ضمان الجودة والتسليم السريع

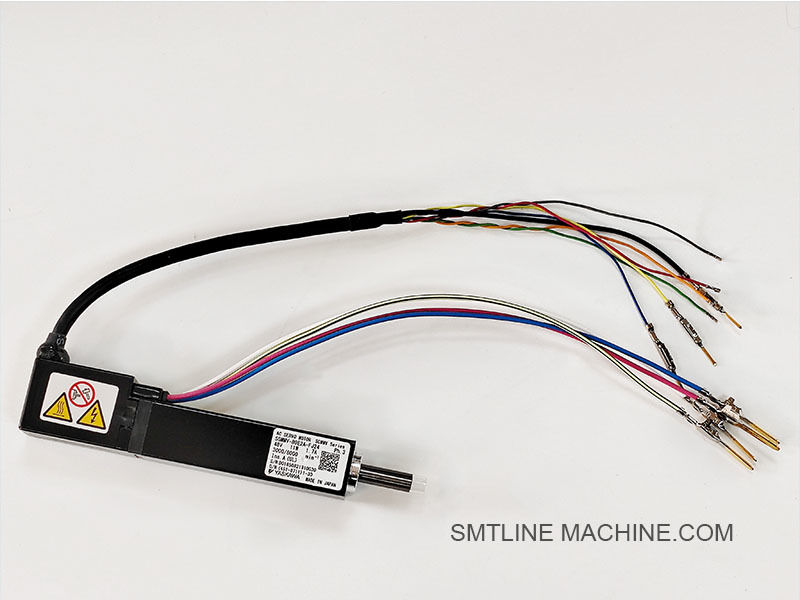

مقدمة المنتج FUJI 2MGTHA080003 H24/H24G/H24S محرك الرأس العامل

رقم الجزء: 2MGTHA080003

اسم المنتج: محرك الرأس العامل

الفئة: محرك القيادة / جهاز التشغيل

نماذج قابلة للتطبيق: رؤوس العمل FUJI NXT H24 ، H24G ، H24S

لمحة عامة عن المنتج

محرك FUJI 2MGTHA080003 هو محرك محرك دقة يستخدم في رؤوس العمل H24 و H24G و H24S من آلات SMT من سلسلة FUJI NXT.هذا المحرك مسؤول عن تشغيل محور واحد أو أكثر من محورات الحركة الداخلية لرأس العمل، عادة محور Q (التناوب) أو محور Z (الحركة الرأسية) اعتمادا على تكوينها.

إنه عنصر حاسم يضمن حركة دقيقة وسليمة وسرعة عالية أثناء عمليات الاختيار والمكان ، مما يسهم مباشرة في سرعة الوضع والدقة.

الخصائص الرئيسية

عزم دوران عالي، تصميم صغير
يوفر حركة قوية ومستجابة في بصمة صغيرة لدمج الرأس.

متكاملة مع مكيف (اختياري)
يمكن أن تتضمن آليات ردود فعل للسيطرة على الحركة والموقع في حلقة مغلقة.

يدعم التشغيل عالي السرعة
مصممة لتلبية متطلبات خطوط إنتاج SMT الحديثة مع معدلات دورة عالية.

بناء موثوق ودائم
بنيت للعمل بشكل مستمر مع الحد الأدنى من التآكل في ظروف الإنتاج.

التطبيقات

يعمل على محور Q (دورة الفوهة) أو محور Z (فوهة صعودا / هبوطا) في رؤوس العمل من سلسلة FUJI H24
تمكن من التقاط المكونات الدقيقة، والدوران، ووضعها
يعمل في مزامنة مع نظام الفراغ، والحامل، والكودر للسيطرة على الحركة الكاملة

المكونات ذات الصلة

المواصفات (عادة)

النوع: محرك سيرفو DC بدون فرشاة أو محرك خطوة (اختلاف التحقق)
الجهد: 24 فولت أو تصنيف محدد للجهاز
الخروج: تحرك محور Q أو محور Z
التثبيت: وحدة داخلية للرأس
واجهة التحكم: متكاملة في نظام التحكم FUJI NXT
مع Encoder: تعليقات مغلقة اختياري اعتمادا على تكوين

ملاحظات الطلب

تحقق من نموذج رأسك (H24، H24G، أو H24S) والمحور الذي يتحكم به هذا المحرك.
استخدم فقط قطع أجزاء "فوجي" أصلية للتزام الحركة بدقة وطول العمر
يجب أن يتبع الاستبدال إرشادات تفكيك FUJI ومعالجة ESD.

الاكسسوارات ذات الصلة FUJI 2MGTHA080003 محرك الرأس العامل

أرقام الأجزاء ذات الصلة FUJI 2MGTHA080003 نظام محرك الرأس العامل

ملاحظات:

يجب أن يطابق رقم جزء المحرك دائمًا مع الاختلاف الصحيح للرأس والمحور (Q أو Z).
بعض المحركات محددة للمحور؛ تحقق مما إذا كان 2MGTHA080003 يتحكم في محور Q أو محور Z في تطبيقك.
عند استبدال المحرك، فمن المستحسن أيضاً فحص حالة المحامل، والمعدل، والعمود، والمتصل.

دليل الأسئلة الشائعة ¥ FUJI 2MGTHA080003 H24/H24G/H24S محرك الرأس العامل

1ما هي وظيفة محرك FUJI 2MGTHA080003؟

الإجابة:
2MGTHA080003 هو محرك محرك دقة يستخدم في رؤوس عمل FUJI NXT H24 و H24G و H24S.إنها تدفع أحد المحاور الداخلية الرئيسية ‬عادة محور Q (التناوب) أو محور Z (السير الرأسي) ‬ لتمكين حركة التقاط والمكان الدقيقة أثناء عمليات SMT عالية السرعة.

2أي محور يتحكم به هذا المحرك؟

الإجابة:
اعتمادا على تكوين نموذج الرأس، يمكن أن يتحكم:

محور Q (التوجه الدوار للنفاذ)
أو المحور Z (تحرك من أعلى لأسفل من فوهة)

تحقق من مواصفات الجهاز أو وثائق خدمة FUJI للتأكيد على نموذجك.

3ما هي نماذج الرأس المتوافقة مع هذا المحرك؟

الإجابة:

H24 رأس العمل
رأس العمل H24G
H24S رأس العمل عالي السرعة

تستخدم هذه الرؤوس في منصات FUJI NXT II و NXT III.

4ما هي علامات فشل الحركة؟

الإجابة:

الحركة غير المنتظمة أو الهزازة في دوران الفوهة أو السباق الرأسي
المحرك لا يستجيب أو يتجاوز درجة الحرارة
أخطاء في تشفير أو تحديد المحور
إشارات إنذار عدم التوازن أو محور الرأس على الآلة
ضوضاء مسموعة أو اهتزازات أو سلوك غير طبيعي أثناء التشغيل

5هل يمكن إصلاح هذا المحرك؟

الإجابة:
عادةً ما يتم استبدال هذا المحرك كوحدة كاملة بدلاً من إصلاحه ، بسبب متطلبات الدقة. استخدم دائمًا محرك استبدال FUJI الأصلي (P / N: 2MGTHA080003) للأداء السليم.

6ما هي المكونات التي يتم توصيلها أو العمل مع هذا المحرك؟

7الخصائص التقنية (النموذجية)

النوع: محرك حركة ثابت بدون فرشاة أو محرك خطوة
الجهد: 24 فولت أو كما هو محدد من قبل FUJI
التثبيت: ثابت داخل غطاء رأس العمل
التحكم: حلقة مغلقة مع ردود فعل مكيف اختياري
السرعة / عزم الدوران: تم ضبطها لديناميكيات وضع عالية السرعة

كيفية استبدال هذا المحرك بأمان؟

الإجابة:

إيقاف تشغيل الجهاز واتباع إجراءات السلامة ESD
إزالة رأس العمل من الآلة
تفكيك غرفة الرأس بعناية
فصل الأسلاك وأقواس التثبيت
استبدال المحرك بنفس رقم الجزء (2MGTHA080003)
إعادة تطبيق الدهون الحرارية أو العزل الحراري عند الضرورة
إعادة معايرة المحور إذا لزم الأمر بعد الاستبدال

9هل يباع بشكل منفصل أم في مجموعة؟

الإجابة:

عادة ما يتم بيعها بشكل فردي
يمكن أن يكون جزءا من مجموعة إعادة بناء الرأس أو حزمة الخدمة اعتمادا على الموزع

10من أين يمكنني الحصول على الدعم أو قطع الغيار؟

الإجابة:

من الموزعين الرسميين لـ FUJI SMT وشركاء الخدمة
تأكد من تأكيد نموذج الرأس الصحيح والمحور قبل الطلب
يمكن أن يقدم دعم التثبيت والمعايرة من قبل الفنيين المعتمدين في FUJI
