رأس عمل FUJI AA18D06 H04 H04S نقطة مرجعية قطع غيار SMT

Fujiaa18d06 H04 H04S نقطة مرجعية رئيس العمل
عملت شركتنا منذ 11 عامًا وستكون بالتأكيد أفضل خيار لك بجودة مضمونة وتسليم سريع

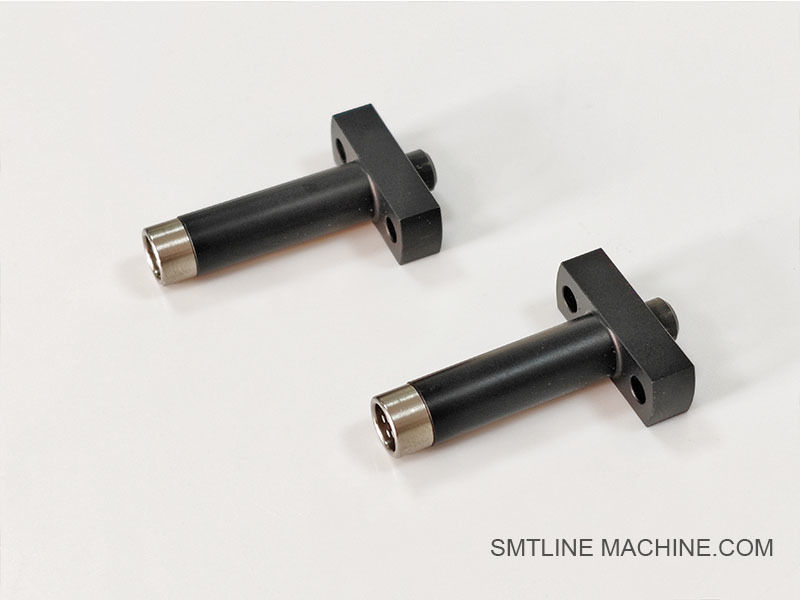

مقدمة المنتج - فوجي AA18D06 H04 / H04S نقطة مرجعية للعمل

رقم الجزء: AA18D06

اسم المنتج: النقطة المرجعية

الفئة: مكون المحاذاة / تحديد المواقع

تستخدم في: Fuji NXT H04 و H04s رؤساء العمل

نظرة عامة على المنتج

تعد نقطة مرجعية Fuji AA18D06 جزءًا ميكانيكيًا دقيقًا مصممًا ليكون بمثابة علامة وضع الأصل أو "الصفحة الرئيسية" لآلات MATTER Surface Surface Serfor Series Fuji NXT. من الضروري تهيئة الدقة للرأس ، والمعايرة ، وتحديد المواقع القابلة للتكرار للرأس أثناء عمليات الانتقاء والمكان.

الميزات الرئيسية

تحديد المواقع عالية الدقة
يمكّن رأس العمل من إعادة تعيين أو الرجوع إلى موقعه لضمان وضع دقيق للمكون.

هدف المحاذاة الميكانيكية
يعمل بالتزامن مع مستشعرات الرأس لتحديد نقطة مرجعية ثابتة في محور X/Y/Z.

مستقر ودائم
شيدت من مواد عالية القوة لمقاومة التآكل من التلامس المتكرر أو الكشف عن المستشعر.

مصمم لرؤوس H04 و H04S
تخصيص مخصص لنماذج Fuji NXT H04 و H04S-التمسك بالتوافق والوظيفة الموثوقة.

التطبيقات

المستخدمة خلال الآلة الطاقة على العودة إلى المنزل وإعادة معايرة الرأس الروتينية.
بمثابة معلم ميكانيكي للرأس لمحاذاة المشفرات الداخلية أو عدادات الحركة.
يضمن وضع مكون ثابت ودقيق على مركبات ثنائي الفينيل متعدد الكلور من خلال تحديد نقطة انطلاق الرأس.

الأجزاء ذات الصلة

المواصفات (نموذجية)

المادة: الصلب المتصلب أو سبيكة معالجة
الأبعاد: مخصص لإطار رأس H04/H04S
التسامح: الآلات على مستوى الميكرون للإشارة الثابتة
طريقة التثبيت: انسحب أو جالس مع قوس ، غير كهربائي

طلب ملاحظات

تباع بشكل فردي.
غالبًا ما يتم استبداله أثناء إجراءات إعادة البناء أو المحاذاة.
متوافق فقط مع H04 / H04s العمل - لا تستبدل سلسلة H12 أو H24.

الملحقات ذات الصلة - نقطة مرجعية Fuji AA18D06 (لرؤوس H04 / H04S)

ملحوظات:

تعمل هذه المكونات معًا لتمكين تحديد موقع الرأس الدقيق أثناء التهيئة أو إعادة المعايرة.
يجب أن تكون النقطة المرجعية (AA18D06) محاذاة ميكانيكيا مع المستشعر المرجعي (AA0WZ00) لوظيفة دقيقة.
يوصى بالصيانة المنتظمة لضمان الكشف المناسب وتجنب الأخطاء في الاختيار.

أرقام الأجزاء ذات الصلة - نقطة مرجعية Fuji AA18D06 (لـ H04 / H04S)

ملحوظات:

جميع الأجزاء المدرجة على وجه التحديد لرؤساء العمل Fuji NXT H04 و H04s.
قد تختلف أرقام الأجزاء قليلاً بناءً على إصدار الرأس أو الجيل.
عند استبدال AA18D06 ، من أفضل الممارسات فحص المستشعر والأسلاك أيضًا.

دليل الأسئلة الشائعة - فوجي AA18D06 H04 / H04S نقطة مرجعية للعمل

1. ما هي نقطة المرجع AA18D06 المستخدمة؟

إجابة:
النقطة المرجعية Fuji AA18D06 هي علامة ميكانيكية دقيقة تستخدم في H04 و H04s رؤوس تعمل في آلات Fuji NXT. يحدد موضع الصفر/المنشأ للرأس أثناء بدء تشغيل الماكينة ، والمعايرة ، وإعادة ضبط الحركة.

2. ما هي النماذج التي يتوافق مع هذا الجزء؟

إجابة:

مصمم خصيصًا لرؤساء العمل Fuji NXT H04 و H04S.
غير متوافق مع أنواع الرؤوس الأخرى (على سبيل المثال ، H12 ، H08 ، H24) ما لم ينص على خلاف ذلك.

3. كيف تعمل النقطة المرجعية؟

إجابة:

النقطة المرجعية هي بنية ميكانيكية ثابتة مثبتة على الرأس.
يتم اكتشافه بواسطة مستشعر مرجعي (مثل AA0WZ00) أثناء Homing أو Recalibration.
يمكّن هذا الجهاز من محاذاة أنظمة تحديد المواقع الداخلية بدقة مع الأجهزة المادية.

4. ما هي الأعراض الشائعة للنقطة المرجعية التالفة أو غير المحسنة؟

إجابة:

السلوك غير المتناسق للرأس.
إزاحة الموضع أو الاختلال أثناء التشغيل.
"مرجع لم يتم العثور عليه" الأخطاء أثناء تهيئة الجهاز.
مستشعر يسيء قراءة أو ردود فعل غير متسقة أثناء المعايرة.

5. ما هي المكونات التي تعمل مع AA18D06؟

6. هل النقطة المرجعية جزء التآكل؟ كم مرة يجب استبدالها؟

إجابة:

AA18D06 هو مكون ميكانيكي غير متحرك ، لذلك نادراً ما يلبس.
ومع ذلك ، قد يصبح غير محدد أو خدش أو تالف بسبب التأثير أو الاستخدام طويل الأجل.
تحقق من المحاذاة أثناء صيانة الرأس الرئيسية أو في حالة حدوث أخطاء في المواقع.

7. كيف يتم تثبيت أو استبدال AA18D06؟

إجابة:

مثبتة باستخدام قوس (AA18D10) على إطار الرأس.
يجب أن تكون محاذاة على وجه التحديد لمطابقة نطاق الكشف عن المستشعر.
قد تكون هناك حاجة إلى إعادة معايرة الرأس بعد الاستبدال.

8. هل هذا الجزء يباع بشكل فردي أم في مجموعة؟

إجابة:

تباع بشكل فردي.
قد يقدم بعض البائعين أنها مجمعة مع المستشعر والقوس كمجموعة نقطة مرجعية.

9. هل يمكن استخدام النقاط المرجعية غير التويم؟

إجابة:

ممكن من الناحية الفنية ، ولكن لا ينصح به.
أجزاء OEM AA18D06 مصنوعة دقيقة لتتناسب مع تحمل محاذاة رأس Fuji.
قد يؤدي استخدام الأجزاء غير الأصلية إلى أخطاء الإزاحة أو القراءة الخاطئة للمستشعر.

10. أين يمكنني شراء AA18D06 والأجزاء ذات الصلة؟

إجابة:

من موزعي Fuji الرسميين ، SMT Partsports (EG ، SMTBOX ، EAH Industrial) ، أو شركاء خدمة Fuji.
ضمان التوافق عن طريق التحقق من رقم الجزء ونموذج الرأس (H04 أو H04s).
