رأس عمل فتحة فلورية,2MGTHA0586002MGTA072001,رأس FUJI H24 فتحة فلورية
,2MGTHA0586002MGTA072001
,FUJI H24 Head Fluorescent Aperture
-
العلامة التجاريةفوجي
-
النموذجFujih24 H24S فتحة رأس الفلورسنت 2mgtha0586002mgta072001
-
السعة1009
-
الوزن القياسي0.79 كجم
-
حجم الجهاز56
-
مزودCNSMT
-
الحالةجديد
-
مكان المنشأاليابان
-
اسم العلامة التجاريةFUJI
-
إصدار الشهاداتYAMAHA Vibration Vibration Fit YV YS
-
رقم الموديلFujih24 H24S فتحة رأس الفلورسنت 2mgtha0586002mgta072001
-
الحد الأدنى لكمية1
-
الأسعارقابل للتفاوض
-
تفاصيل التغليفصندوق خشبي
-
وقت التسليم1-2 يوم عمل
-
شروط الدفعT / T ، ويسترن يونيون ، باي بال
-
القدرة على العرض10 قطعة / يوم
رأس عمل FUJI H24 H24S فتحة فلورية 2MGTHA0586002MGTA072001
FUJIH24 H24S رأس عمل فتحة فلورية 2MGTHA0586002MGTA072001
تعمل شركتنا منذ 11 عامًا وستكون بالتأكيد خيارك الأفضل مع الجودة المضمونة والتسليم السريع

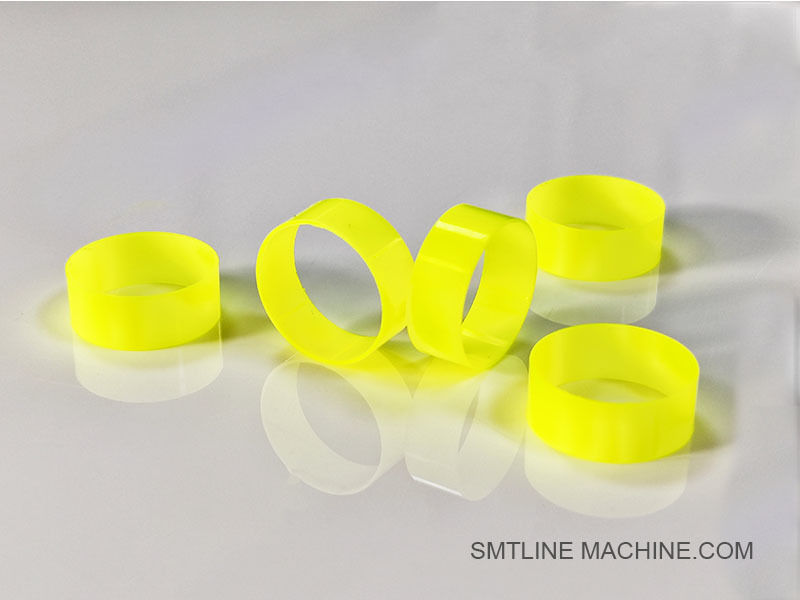

مقدمة عن المنتج – فتحة فلورية لرأس عمل FUJIH24 H24S
أرقام القطع: 2MGTHA058600 / 2MGTA072001
اسم المكون: فتحة فلورية
نموذج الرأس القابل للتطبيق: رأس عمل Fuji NXT H24 / H24S عالي السرعة
الفئة: المكونات البصرية / وحدة الإضاءة
الوصف:
فتحة الفلورسنت (أرقام القطع 2MGTHA058600 و 2MGTA072001) هي مكون بصري متكامل يستخدم في رؤوس عمل Fuji H24/H24S لمساعدة نظام الرؤية في التعرف على المكونات ومحاذاتها أثناء عمليات الالتقاط والوضع.
إنها تعمل كعنصر ناشر للضوء وعنصر تركيز، حيث توجه الإضاءة الفلورية بالتساوي عبر مجال الرؤية. وهذا يمكّن الكاميرا من التقاط صور عالية التباين ومضاءة جيدًا للمكونات الصغيرة، مما يحسن دقة التنسيب.
الميزات الرئيسية:
مصممة خصيصًا لرؤوس العمل H24 و H24S
تضمن توزيعًا موحدًا للضوء لفحص المكونات
تعزز دقة الكاميرا في بيئات التركيب عالية السرعة
متينة ومقاومة للتدهور البصري
تعمل بالتزامن مع نظام إضاءة الرؤية
التطبيقات النموذجية:
التعرف على المكونات ومحاذاتها
فحص وسادة اللحام / الرصاص
الكشف عن علامات Fiducial على لوحات PCB
عمليات وضع SMT عالية السرعة
المواد والبناء:
راتنج أو أكريليك بدرجة بصرية مع خصائص نشر الضوء المتكاملة
سطح مضاد للانعكاس للحصول على أداء رؤية مثالي
التوافق:
متوافق تمامًا مع رؤوس Fuji NXT H24 / H24S
يمكن استخدامه جنبًا إلى جنب مع وحدات الكاميرا والأضواء الحلقية وأنظمة الاستشعار
المكونات ذات الصلة – فتحة فلورية لرأس عمل H24/H24S
| رقم القطعة | اسم القطعة | الوظيفة / الوصف |
| 2MGTHA058600 | فتحة فلورية | العنصر البصري الأساسي للإضاءة المتساوية في فحص الرؤية |
| 2MGTA072001 | فتحة فلورية (إصدار بديل أو محدث) | نموذج بديل، متوافق مع رؤوس H24/H24S |
| FUJIH5060A | وحدة كاميرا CCD لـ H24S | تلتقط البيانات المرئية لتحديد موضع المكون |
| FUJIH4452 | حلقة إضاءة الرؤية (حلقة ضوء LED) | توفر الإضاءة لنظام الكاميرا |
| FUJIH1127F | تجميع كابل الرؤية | ينقل بيانات الصورة من الكاميرا إلى وحدة التحكم |
| FUJIH4897A | محمل رأس العمل | يدعم التشغيل الميكانيكي السلس للرأس |
| FUJIH5533D | تجميع حامل الفوهة | يركب الفوهة أسفل وحدة الرؤية |
| FUJIH65860 | محمل المحور R | يسمح بالحركة الدورانية لرأس العمل |
تعمل هذه الأجزاء معًا في رأس عمل H24/H24S لدعم وضع المكونات الدقيقة القائمة على الرؤية في آلات Fuji NXT SMT.
أرقام الأجزاء ذات الصلة – فتحة فلورية لرأس عمل H24 / H24S
| رقم القطعة | اسم القطعة | الوصف / الوظيفة |
| 2MGTHA058600 | فتحة فلورية | العنصر البصري الرئيسي للإضاءة المتساوية |
| 2MGTA072001 | فتحة فلورية (إصدار بديل) | متوافق مع H24/H24S، وظيفة بصرية مكافئة |
| FUJIH5060A | وحدة كاميرا CCD | تلتقط صورًا عالية الدقة لمحاذاة الرؤية |
| FUJIH4452 | حلقة ضوء LED للرؤية | يوفر إضاءة موحدة لنظام الرؤية |
| FUJIH1127F | تجميع كابل الرؤية | يوصل الكاميرا بوحدة التحكم في معالجة الصور |
| FUJIH5533D | تجميع حامل الفوهة | يركب ويحمل فوهة التنسيب أسفل نظام الرؤية |
| FUJIH4897A | محمل رأس العمل | يدعم حركة الرأس ودورانه أثناء التنسيب |
| FUJIH65860 | محمل المحور R | يسمح بالدوران الدقيق لرأس العمل |
| FUJIH3287A | الوحدة الرئيسية لرأس H24S | تجميع رأس العمل الكامل الذي يدمج الفتحة |
| FUJIH1155C | غطاء عدسة الإضاءة | يحمي نظام الإضاءة ويساعد في نشر الضوء |
دليل الأسئلة الشائعة – فتحة فلورية لرأس عمل FUJIH24 / H24S
أرقام القطع: 2MGTHA058600 / 2MGTA072001
الرأس القابل للتطبيق: رأس وضع Fuji NXT H24 / H24S عالي السرعة
نوع المكون: فتحة فلورية (مكون الإضاءة البصرية)
1. ما هي وظيفة هذا المكون؟
تضمن الفتحة الفلورية انتشارًا موحدًا للضوء في نظام الرؤية الخاص برأس H24 / H24S، مما يسمح للكاميرا بالتقاط صور واضحة وعالية التباين للمكونات والعلامات المرجعية أثناء عمليات التنسيب.
2. أين يتم تركيبه؟
يتم تركيبه فوق الكاميرا أو حول المسار البصري لنظام الرؤية داخل رأس العمل. إنه يعمل بالتنسيق مع حلقة ضوء LED ووحدة الكاميرا.
3. ما الفرق بين 2MGTHA058600 و 2MGTA072001؟
2MGTHA058600: الجزء الأصلي
2MGTA072001: إصدار مشابه وظيفيًا أو محدث؛ كلاهما قابل للتبديل اعتمادًا على مراجعة الرأس
تحقق دائمًا من التوافق بناءً على الرقم التسلسلي للرأس أو وثائق خدمة Fuji.
4. ما هي أعراض الفشل أو التآكل؟
صور رؤية ضبابية أو منخفضة التباين
أنماط إضاءة غير منتظمة في الصور الملتقطة
فشل التعرف على المكونات
أخطاء متكررة في اكتشاف العلامات المرجعية
5. متى يجب استبداله؟
أثناء الصيانة الوقائية إذا تدهورت جودة الصورة
عندما يتم خدشه أو تغير لونه أو تشوهه
إذا فشل معايرة الرؤية أو أصبحت الإضاءة غير متساوية
6. هل يمكنني استبداله بشكل مستقل؟
نعم، ولكن يتطلب تفكيكًا دقيقًا للوحدة البصرية. تعامل مع قفازات آمنة من التفريغ الكهروستاتيكي في بيئة نظيفة لتجنب التلوث أو سوء المحاذاة.
7. المكونات ذات الصلة التي يجب فحصها أو استبدالها معًا
| رقم القطعة | الاسم | الوظيفة |
| FUJIH5060A | وحدة كاميرا CCD | تلتقط صور الرؤية |
| FUJIH4452 | حلقة ضوء LED للرؤية | توفر الإضاءة التي تنشرها الفتحة |
| FUJIH1127F | تجميع كابل الرؤية | يوصل وحدة الرؤية بوحدة التحكم |
| FUJIH5533D | تجميع حامل الفوهة | يدعم الفوهة مباشرة أسفل الكاميرا |
8. تعليمات التخزين والمناولة
قم بالتخزين في عبوات خالية من الغبار ومضادة للكهرباء الساكنة
تجنب لمس السطح البصري مباشرة
الحماية من الرطوبة والتأثير والتعرض للأشعة فوق البنفسجية
