صمام الملف اللولبي الأصلي FUJI H11352 V12 رأس عمل لآلات SMT

صمام الملف اللولبي للرأس العامل FUJIH11352 V12

تعمل شركتنا منذ 11 عامًا وستكون بالتأكيد خيارك الأفضل مع الجودة المضمونة والتسليم السريع


مقدمة المنتج

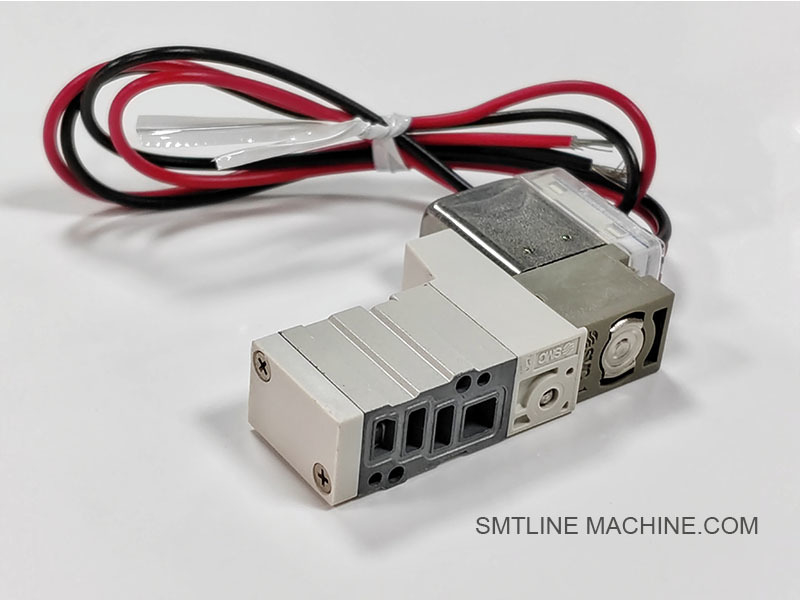

صمام الملف اللولبي للرأس العامل FUJI H11352 – V12

نظرة عامة

FUJI H11352 هو صمام ملف لولبي يتم تشغيله هوائيًا مصمم خصيصًا للرأس العامل V12 المستخدم في منصات تكنولوجيا التركيب السطحي (SMT) FUJI NXT و NXT II/III. إنه يلعب دورًا حاسمًا في التحكم في تدفق الهواء المضغوط الذي يدفع وظائف الرأس المختلفة مثل التقاط الفوهة والإطلاق وحركة المحور Z.

تم دمج هذا الصمام الصغير والاستجابي للغاية داخل مجموعة رأس V12، مما يساهم في عمليات وضع المكونات عالية السرعة والدقيقة.

الميزات الرئيسية

وقت استجابة سريع
يدعم دورات التشغيل السريع المطلوبة لعمليات وضع SMT عالية السرعة.

تصميم صغير وخفيف الوزن
مصمم ليناسب الهيكل الضيق للرأس العامل V12 دون إضافة وزن كبير.

التحكم في تدفق الهواء
يوجه الهواء المضغوط لتنشيط المشغلات للتحكم في شفط الفوهة أو حركة الرأس أو المفاتيح الهوائية الداخلية.

توافق خاص بالرأس
مصمم حصريًا للاستخدام داخل رؤوس وضع FUJI V12.

عمر طويل وموثوقية
مصمم للعمل المستمر في البيئات الصعبة مع ملايين دورات التشغيل.

المواصفات الفنية

التطبيقات

يتحكم في تشغيل/إيقاف شفط الفوهة
يقوم بتشغيل المحور Z أو الأسطوانات الصغيرة الداخلية
جزء من نظام الحركة الذي يعمل بالهواء داخل الرأس
يضمن التقاط المكونات ووضعها وإطلاقها بدقة

نصائح الصيانة والتعامل

تأكد من تزويد الهواء النظيف والخالي من الرطوبة لتجنب الانسداد أو التآكل.
افحص علامات الالتصاق أو الضوضاء أو التشغيل البطيء.
استبدل أثناء صيانة الرأس الوقائية إذا انخفضت الاستجابة.
اتبع دائمًا بروتوكولات التعامل مع ESD وغرفة التنظيف الخاصة بـ FUJI أثناء الاستبدال.

المكونات ذات الصلة

الملحقات ذات الصلة لصمام الملف اللولبي FUJI H11352 V12

تعمل هذه الأجزاء معًا لضمان التحكم الدقيق في الهواء والتشغيل السريع والاستقرار على المدى الطويل للوظائف الهوائية لرأس العمل V12.

أرقام الأجزاء ذات الصلة بصمام الملف اللولبي FUJI H11352 V12

ملاحظة: أرقام الأجزاء المميزة بـ (مثال) تستخدم بشكل متكرر في مجموعات رأس FUJI V12 ولكنها قد تختلف اعتمادًا على إصدار الطراز أو المنطقة. تحقق دائمًا من كتالوج قطع غيار FUJI الرسمي أو مورد المعدات الخاص بك.

دليل الأسئلة الشائعة – صمام الملف اللولبي للرأس العامل FUJI H11352 V12

1. ما هو FUJI H11352؟

إجابة:
FUJI H11352 هو صمام ملف لولبي هوائي مثبت داخل الرأس العامل V12 لآلات وضع FUJI NXT/NXT II/NXT III. يتحكم في تدفق الهواء المضغوط إلى المشغلات الداخلية المختلفة داخل الرأس، مما يتيح التحكم الدقيق في حركات الفوهة مثل الشفط والإطلاق وحركة المحور Z.

2. ماذا يفعل صمام الملف اللولبي هذا؟

إجابة:
يقوم بتبديل الهواء كهربائيًا/إيقافًا للتحكم في الوظائف الهوائية داخل رأس V12، مثل:

التحكم في فراغ الفوهة (الشفط/الإطلاق)
تشغيل المحور Z (حركة الفوهة لأعلى/لأسفل)
حركة الأسطوانة الداخلية للتحديد الميكانيكي أو التبديل
تضمن سرعة التبديل السريعة الخاصة به وضعًا موثوقًا وقابلاً للتكرار عالي السرعة.

3. أين يقع؟

إجابة:
يتم تركيب صمام H11352 داخل مجموعة رأس V12، وعادةً بالقرب من كتلة التحكم الهوائي. يتصل بكابلات الإشارة الكهربائية وأنابيب إمداد الهواء.

4. ما هي أعراض صمام H11352 المعيب؟

إجابة:

لا يمكن للفوهة التقاط المكونات أو إطلاقها
صوت تسرب الهواء من داخل الرأس
حركة بطيئة أو معدومة للفوهة على المحور Z
رسائل خطأ تتعلق بفشل الشفط أو عطل الرأس
استجابة هواء غير منتظمة أو ضغط فراغ ضعيف

5. كيف تتم صيانته أو استبداله؟

إجابة:

افحص الصمام أثناء دورات صيانة الرأس المنتظمة
تحقق من تسرب الهواء أو التركيبات السائبة أو التأخير في التشغيل
استبدل الصمام إذا أظهر علامات الانسداد أو الاستجابة البطيئة أو الفشل الكهربائي
استخدم أدوات آمنة من ESD وهواء مضغوط نظيف وجاف
بعد الاستبدال، اختبر حركة الفوهة والشفط

6. ما هو متطلب ضغط الهواء؟

إجابة:
يعمل صمام الملف اللولبي عادةً تحت هواء مضغوط نظيف وجاف بضغط 0.45 ميجا باسكال إلى 0.60 ميجا باسكال. تأكد من الإمداد المنظم لمنع تعطل الصمام أو عطل الرأس.

7. هل يمكن استبداله بشكل فردي؟

إجابة:
نعم، يمكن استبدال H11352 بشكل مستقل دون إزالة الرأس بالكامل.
تأكد من أنك:

افصل كابل الإشارة وخطوط الهواء
قم بفك أو تحرير الصمام من قوس التثبيت الخاص به
أعد التثبيت باستخدام أجزاء FUJI الأصلية المتوافقة ومواصفات عزم الدوران

8. ما هي المكونات التي تعمل معه؟

9. ما الذي يسبب تعطل صمام الملف اللولبي؟

إجابة:

إمداد هواء ملوث (زيت، غبار، رطوبة)
الجهد الزائد أو الأسلاك المكسورة في إشارة التحكم
إجهاد الدورة المفرط من الاستخدام طويل الأمد
التعامل غير السليم أثناء تفكيك الرأس أو التنظيف

10. كم مرة يجب فحصه؟

إجابة:

أثناء صيانة الرأس المجدولة (عادةً كل 3 إلى 6 أشهر اعتمادًا على حجم الإنتاج)
على الفور إذا حدث فشل في الشفط أو خطأ في الرأس أو تسرب هواء
بعد تجديد الرأس أو تنظيف نظام الفوهة

ملاحظات الطلب والتوافق

تأكد من أن طراز رأسك هو V12 – وليس V8 أو V4 وما إلى ذلك.
استخدم دائمًا أجزاء FUJI الأصلية للحفاظ على الأداء وسلامة الفراغ
رقم الجزء البديل: H11352
