FUJI H67698 NXT الثالثة وحدة مصراع صمام الصمام الكهربائي SMT قطع الغيار للآلات
-
إبراز
صمام الكهربائي المضغوط NXT III,H67698 قطع الغيار لآلات SMT,H67698 صمام الكهربائي للضغط
,H67698 SMT Machine Spare Parts
,H67698 clamping solenoid valve
-
العلامة التجاريةفوجي
-
النموذجfujih67698 NXT III وحدة التثبيت صمام الملف اللولبي
-
السعة1009
-
الوزن القياسي0.79 كجم
-
حجم الجهاز56
-
مزودCNSMT
-
الحالةجديد
-
مكان المنشأاليابان
-
اسم العلامة التجاريةFUJI
-
إصدار الشهاداتYAMAHA Vibration Vibration Fit YV YS
-
رقم الموديلfujih67698 NXT III وحدة التثبيت صمام الملف اللولبي
-
الحد الأدنى لكمية1
-
الأسعارقابل للتفاوض
-
تفاصيل التغليفصندوق خشبي
-
وقت التسليم1-2 يوم عمل
-
شروط الدفعT / T ، ويسترن يونيون ، باي بال
-
القدرة على العرض10 قطعة / يوم
FUJI H67698 NXT الثالثة وحدة مصراع صمام الصمام الكهربائي SMT قطع الغيار للآلات
صمام لولبي لتثبيت وحدة FUJIH67698 NXT III
تعمل شركتنا منذ 11 عامًا وستكون بالتأكيد خيارك الأفضل مع الجودة المضمونة والتسليم السريع
مقدمة المنتج

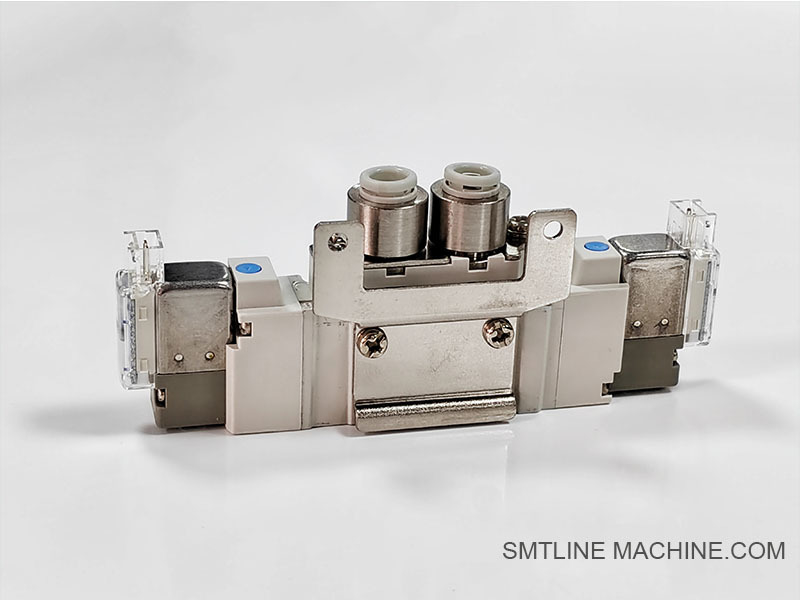

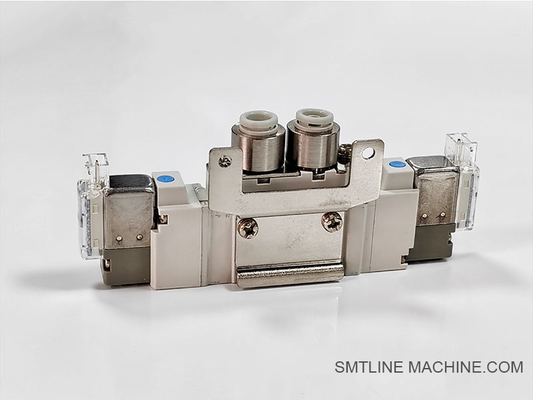

صمام لولبي لتثبيت وحدة FUJI H67698 – NXT III
نظرة عامة
FUJI H67698 هو صمام لولبي للتثبيت مصمم خصيصًا للاستخدام في منصة وضع SMT NXT III. يلعب دورًا رئيسيًا في التثبيت التلقائي وتأمين وحدات الماكينة (مثل رؤوس التثبيت أو وحدات التغذية) أثناء التشغيل، مما يضمن الاستقرار الميكانيكي والمحاذاة الدقيقة.
هذا الصمام جزء من نظام التحكم الهوائي للآلة، وهو يقوم بتشغيل آليات القفل التي تثبت الوحدات في مكانها على روبوت XY أو وحدات الحزمة.
الميزات الرئيسية
تشغيل دقيق
يتيح تثبيتًا موثوقًا به وقابلاً للتكرار للرؤوس/الوحدات من أجل وضع مستقر وعالي السرعة.
تصميم مضغوط
مصمم ليتناسب بسلاسة مع التخطيط المحدود للمساحة لآلات NXT III.
تشغيل يعمل بالهواء
يستخدم الهواء المضغوط لتشغيل المكابس الداخلية التي تقفل أو تطلق المزلاج الميكانيكي.
متانة عالية
مصمم لعمر تشغيلي طويل ومقاومة للتلوث في بيئة الإنتاج.
المواصفات الفنية
| المعلمة | الوصف |
| رقم القطعة | H67698 |
| اسم المكون | صمام لولبي للتثبيت |
| النوع | صمام لولبي يتم التحكم فيه هوائيًا |
| التطبيق | تثبيت الوحدة/الرأس في منصة NXT III |
| موقع التركيب | داخل وحدة الحزمة أو قسم إرساء الوحدة |
| التحكم | عبر إشارة PLC/الهواء الخاصة بالآلة |
| المادة | معدن + غلاف بوليمر عالي الحرارة |
| دورة التشغيل | متانة عالية الدورة (ملايين التشغيلات) |
التطبيقات
يثبت رؤوس التثبيت أو وحدات التغذية أو وحدات الأدوات في مكانها بأمان.
يتم تنشيطه تلقائيًا أثناء تبديل الوحدة أو المعايرة أو بدء تشغيل الجهاز.
يستخدم في الأجهزة الرئيسية NXT III، خاصة في خطوط الإنتاج متعددة الوحدات.
نصائح التعامل والصيانة
تأكد من إمداد الهواء النظيف والجاف لإطالة عمر الصمام.
تحقق من تسرب الهواء أو استجابة الملف اللولبي المعيبة أو التصاق المكابس أثناء الصيانة الوقائية.
استبدل إذا أظهر الصمام استجابة بطيئة أو فشل في التثبيت أو ضوضاء هواء غير عادية.
الأجزاء ذات الصلة
| اسم الجزء | رقم الجزء (مثال) | الوصف |
| صمام لولبي للتثبيت | H67698 | الصمام اللولبي الرئيسي لقفل الوحدة |
| ضفيرة كابل الملف اللولبي | XH02919 (مثال) | يوصل الصمام بنظام التحكم |
| وصلة تركيب الهواء / موصل الأنبوب | XG54120 (مثال) | يوصل الصمام بمصدر الهواء |
| وحدة رأس NXT III | 2AGTHAxxxxxx | يتم تأمينه بواسطة الصمام أثناء التشغيل |
| كتيفة التركيب / الحامل | XA90745 (مثال) | الأجهزة المستخدمة لتثبيت الصمام |
| مشعب هوائي (مشترك) | XH00703 (مثال) | يوفر الهواء للعديد من الصمامات اللولبية |
الملحقات ذات الصلة بصمام لولبي للتثبيت FUJI H67698
| اسم الملحق (EN) | الوصف |
| كتيفة تركيب الصمام اللولبي | جهاز دعم ميكانيكي يثبت الصمام في مكانه داخل وحدة الحزمة أو الوحدة الأساسية. |
| ضفيرة كابل الملف اللولبي / الموصل | ضفيرة كهربائية توصل الصمام اللولبي بلوحة التحكم أو PLC. |
| أنبوب الهواء / خرطوم هوائي | يوفر الهواء المضغوط إلى الصمام اللولبي من المشعب. مصنوع عادة من البولي يوريثين أو النايلون. |
| وصلات هواء سريعة التوصيل | وصلات معدنية أو بلاستيكية تستخدم لربط أنابيب الهواء بمنافذ الصمام بشكل آمن. |
| كتلة المشعب الهوائي | كتلة توزيع هواء مشتركة تزود الهواء المضغوط للعديد من الصمامات اللولبية. |
| وحدة منظم الهواء المضغوط | تحافظ على ضغط هواء ثابت ضمن نطاق التشغيل الأمثل للصمام. |
| كاتم الصوت / كاتم العادم | متصل بمنافذ العادم لتقليل الضوضاء والتحكم في إطلاق الهواء من الصمام. |
| وحدة منظم المرشح (FRL) | تضمن وصول هواء نظيف وجاف ومشحم إلى الصمام اللولبي. يطيل عمر الصمام. |
| آلية قفل الوحدة | مزلاج أو مشغل ميكانيكي يتم التحكم فيه بواسطة الصمام اللولبي لتأمين الوحدة. |
| حلقات O / أختام (قطع غيار) | أختام بديلة لمنافذ الهواء لمنع التسرب بمرور الوقت. |
تضمن هذه الملحقات التشغيل المستقر والآمن والفعال لصمام لولبي التثبيت في خط FUJI NXT III الخاص بك.
أرقام الأجزاء ذات الصلة بصمام لولبي للتثبيت FUJI H67698
| اسم المكون (EN) | رقم قطعة FUJI | الوصف |
| صمام لولبي للتثبيت | H67698 | الصمام الرئيسي المستخدم لتثبيت الوحدة أو الرأس |
| كتيفة تركيب الصمام اللولبي | XA90745 (مثال) | كتيفة لتثبيت الصمام داخل إطار الجهاز |
| ضفيرة كابل الملف اللولبي (2 سن) | XH02919 (مثال) | كابل الطاقة/التحكم لتشغيل الملف اللولبي |
| أنبوب هواء – 4 مم OD | XH00715 (مثال) | أنبوب هوائي لإمداد الهواء إلى الصمام |
| وصلة هواء سريعة (مستقيمة) | XG54120 (مثال) | يوصل أنبوب الهواء بمنفذ الصمام بشكل آمن |
| كتلة المشعب الهوائي (4 منافذ) | XH00703 (مثال) | كتلة توزيع الهواء المستخدمة في وحدات الحزمة أو الوحدات الأساسية |
| وحدة منظم المرشح | XH00291 (مثال) | يحافظ على تدفق هواء نظيف ومنظم إلى الصمام |
| كاتم العادم / كاتم الصوت | XG61800 (مثال) | يقلل من ضوضاء الهواء على جانب عادم الملف اللولبي |
| ذراع المشغل القفل (جانب الوحدة) | AA9JX00 (مثال) | جزء ميكانيكي يتم التحكم فيه بواسطة الملف اللولبي لقفل الوحدات |
| طقم ختم الحلقة O لصيانة الصمام | XA80321 (مثال) | أختام بديلة للموثوقية على المدى الطويل |
ملاحظة: العناصر المميزة بعلامة (مثال) هي أرقام أجزاء شائعة الاستخدام وقد تختلف اعتمادًا على طراز وتكوين NXT III المحدد. تحقق دائمًا من كتالوج قطع غيار FUJI أو المورد المعتمد.
دليل الأسئلة الشائعة – صمام لولبي لتثبيت وحدة FUJI H67698 NXT III
1. ما هو FUJI H67698؟
الإجابة:
H67698 هو صمام لولبي للتثبيت يستخدم في آلات وضع FUJI NXT III SMT. يتحكم في آلية القفل التي تؤمن رؤوس التثبيت أو وحدات التغذية بالإطار الرئيسي أثناء تشغيل الجهاز أو تبديل الوحدة. هذا الصمام جزء من النظام الهوائي للآلة ويضمن تثبيتًا مستقرًا ودقيقًا أثناء الإنتاج عالي السرعة.
2. ما هي وظيفته الأساسية؟
الإجابة:
يتحكم في القفل الذي يتم تشغيله بالهواء لوحدات NXT III (مثل رؤوس التثبيت ووحدات التغذية).
يضمن تثبيت الوحدات في مكانها بأمان أثناء التشغيل.
يتيح التثبيت/الإلغاء التلقائي أثناء الإعداد أو إجراءات تبديل الرأس.
3. في أي آلات يتم استخدام H67698؟
الإجابة:
منصات FUJI NXT III
تستخدم أيضًا في بعض طرازات AIMEX أو NXT II اعتمادًا على تكوين الرأس/الوحدة
موجود في وحدة الحزمة أو سكة إرساء الوحدة أو قاعدة الجهاز
4. ما هي أعراض تعطل الصمام اللولبي؟
الإجابة:
لا يمكن للوحدة أن تقفل أو تطلق بشكل صحيح
تسرب هواء مسموع أو أزيز
استجابة بطيئة أو معدومة أثناء أوامر التثبيت
رسائل خطأ مثل "لم يتم اكتشاف الوحدة" أو "فشل التثبيت"
مشكلات متقطعة في توصيل الوحدة
5. هل يمكن استبدال H67698 بشكل فردي؟
الإجابة:
نعم. إنه مكون معياري يمكن استبداله دون إزالة الحزمة أو الوحدة بأكملها.
بعد الاستبدال:
تحقق من ضغط الهواء وتوصيلات الأسلاك
تأكد من الجلوس الصحيح والتشغيل الخالي من التسرب
قم بتشغيل اختبار التثبيت عبر قائمة صيانة الجهاز
6. كيف تتم صيانته؟
الإجابة:
نظف شهريًا لإزالة الغبار أو تراكم الزيت
افحص الأنابيب وموصلات الهواء بحثًا عن التآكل
تأكد من أن الكابل الكهربائي آمن
استبدل حلقات O أو الأختام الداخلية إذا ظهرت علامات تسرب الهواء الداخلي
استخدم دائمًا إمداد هواء جاف ومصفى لإطالة العمر
7. ما هي المكونات التي يتم استخدامها معه بشكل شائع؟
| اسم المكون | رقم الجزء (مثال) | الوظيفة |
| صمام لولبي للتثبيت | H67698 | الصمام الرئيسي لقفل الوحدة/الرأس |
| ضفيرة كابل الملف اللولبي | XH02919 (مثال) | يوصل الصمام بإشارة التحكم |
| أنبوب هواء هوائي (4 مم OD) | XH00715 (مثال) | يوفر الهواء من المشعب |
| موصل وصلة الهواء | XG54120 (مثال) | يربط الأنبوب بمنفذ الصمام |
| كتيفة التركيب | XA90745 (مثال) | يثبت الصمام بإطار الجهاز |
| مشعب هوائي | XH00703 (مثال) | يوزع الهواء على صمامات متعددة |
| كاتم العادم | XG61800 (مثال) | يقلل من ضوضاء هواء العادم |
| مشغل قفل الوحدة | AA9JX00 (مثال) | آلية مدفوعة بصمام الملف اللولبي |
| طقم ختم الاستبدال | XA80321 (مثال) | أختام الصيانة للصمام |
8. ما هو نطاق ضغط الهواء الموصى به؟
الإجابة:
عادة ما بين 0.45 ميجا باسكال – 0.60 ميجا باسكال (65–87 رطل لكل بوصة مربعة). ارجع دائمًا إلى مواصفات FUJI الهوائية.
9. كم مرة يجب فحصه؟
الإجابة:
شهريًا: تحقق من تسرب الهواء واستجابة الصمام
ربع سنويًا: افحص التوصيلات والتركيبات والمكونات الداخلية
سنويًا: استبدل الأختام إذا تم استخدامها في بيئات ذات حمل مرتفع
10. من أين يمكنني الحصول على صمامات بديلة؟
الإجابة:
اطلب من خلال موزعي FUJI الرسميين
أو من موردي قطع غيار SMT المعتمدين
اطلب دائمًا رقم الجزء الصحيح: H67698
