إبراز
IC الزجاجية لمعايرة معدات SMT,IC الزجاجية عالية الدقة,AA7SA00 IC الزجاجية للتعديل
,High Precision Calibration Glass IC
,AA7SA00 Calibration Glass IC
-
العلامة التجاريةفوجي
-
النموذجFujihbc Calibration Glass IC AA7SA00
-
السعة1009
-
الوزن القياسي0.79 كجم
-
حجم الجهاز56
-
مزودCNSMT
-
الحالةجديد
-
مكان المنشأاليابان
-
اسم العلامة التجاريةFUJI
-
إصدار الشهاداتYAMAHA Vibration Vibration Fit YV YS
-
رقم الموديلFujihbc Calibration Glass IC AA7SA00
-
الحد الأدنى لكمية1
-
الأسعارقابل للتفاوض
-
تفاصيل التغليفصندوق خشبي
-
وقت التسليم1-2 يوم عمل
-
شروط الدفعT / T ، ويسترن يونيون ، باي بال
-
القدرة على العرض10 قطعة / يوم
الدقة العالية FUJI AA7SA00 معايرة الزجاج IC لمعدات SMT
الزجاج المعايرة FUJIHBC IC AA7SA00
تعمل شركتنا منذ 11 عامًا وستكون بالتأكيد خيارك الأفضل مع الجودة المضمونة والتسليم السريع
مقدمة المنتج

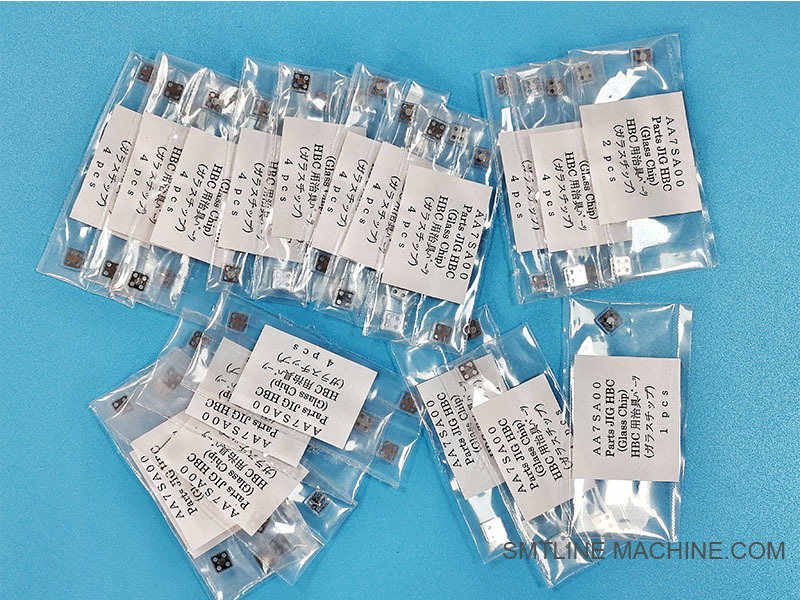

FUJI AA7SA00 – HBC زجاج معايرة IC
نظرة عامة
إن FUJI HBC Calibration Glass IC (AA7SA00) عبارة عن معيار مرجعي زجاجي دقيق يستخدم في عمليات معايرة شعاع الرأس (HBC) لأنظمة وضع FUJI SMT. إنه يعمل كأداة مرجعية حاسمة لمعايرة وتوافق الأنظمة البصرية، مما يضمن أن كاميرا الجهاز وخوارزميات التعرف تحافظ على دقة عالية في تحديد المواقع وقابليتها للتكرار.
يحاكي زجاج المعايرة هذا مكونًا (حزمة IC) بعلامات أو أنماط مرجعية محفورة، مما يسمح للنظام بمقارنة دقة التعرف الخاصة به مقابل مرجع هندسي معروف.
الميزات الرئيسية
أنماط محفورة عالية الدقة
الزجاج مدمج بعلامات مرجعية على مستوى الميكرون تستخدم للتحقق من معايرة رؤية الجهاز أو تصحيحها.
الوضوح البصري والاستقرار
مصنوع من زجاج بصري عالي النقاء، مقاوم للتشوه والخدوش وتغيرات درجة الحرارة.
تستخدم في وحدات معايرة HBC
متوافق على وجه التحديد مع وحدات FUJI HBC لمهام محاذاة الفوهة والرأس.
قابلة لإعادة الاستخدام ومتينة
مصممة للاستخدام المتكرر دون تدهور جودة المعايرة.
المواصفات الفنية
| المعلمة | الوصف |
| رقم القطعة | AA7SA00 |
| اسم المكون | HBC زجاج معايرة IC |
| المادة | زجاج بدرجة بصرية |
| نوع النمط | علامات مرجعية محفورة تشبه IC |
| حالة الاستخدام | معايرة شعاع الرأس (HBC)، محاذاة الرؤية، المعايرة البصرية |
| التوافق | FUJI NXT و AIMEX ومنصات التنسيب المتوافقة مع HBC |
التطبيقات
معايرة أنظمة التعرف البصري (إزاحة الكاميرا، التشوه، التركيز).
محاذاة حركة رأس التنسيب ودقة التعرف.
التحقق من تعيين إحداثيات XY و Theta بين الكاميرات والمحاور الميكانيكية.
تستخدم في نظام FUJI’s HBC (معايرة شعاع الرأس).
نصائح التعامل والصيانة
تعامل معها فقط بالقفازات أو الملاقط المضادة للكهرباء الساكنة لتجنب التلوث.
نظف بقطعة قماش وكحول بدرجة بصرية إذا كانت هناك لطخات أو غبار.
قم بتخزينها في العلبة الواقية الأصلية لتجنب الخدوش أو التشقق.
افحصها بانتظام للتأكد من أن العلامات المرجعية سليمة ومرئية.
الملحقات ذات الصلة لـ FUJI AA7SA00 – HBC زجاج معايرة IC
| اسم الملحق (EN) | الوصف |
| حامل قاعدة وحدة HBC | تركيب دقيق يؤمن زجاج المعايرة AA7SA00 أثناء إجراءات HBC. |
| وحدة كاميرا HBC | وحدة رؤية تستخدم لالتقاط ومقارنة علامات المعايرة على زجاج IC. |
| طاولة معايرة X/Y | مرحلة آلية أو يدوية تستخدم لمحاذاة وتحديد موضع زجاج المعايرة بدقة. |
| لوحة معايرة الفوهة | لوحة ثانوية تستخدم لمحاذاة والتحقق من مواضع طرف الفوهة بالنسبة لنظام الرؤية. |
| لوحة مرجعية لمحور ثيتا | توفر مرجعًا لمعايرة الزاوية (θ) أثناء محاذاة الرأس. |
| مسحات التنظيف / قطعة قماش بصرية | للتنظيف اللطيف لسطح الزجاج للحفاظ على الوضوح والدقة. |
| علبة تخزين واقية | صندوق مقاوم للصدمات ومضاد للكهرباء الساكنة لتخزين زجاج المعايرة بأمان عندما لا يكون قيد الاستخدام. |
| وحدة برنامج المعايرة | مدمجة في نظام FUJI NXT/AIMEX لتنفيذ إجراءات HBC باستخدام AA7SA00. |
| نظام الإضاءة (وحدة الإضاءة الخلفية) | يوفر إضاءة متسقة لتعزيز تباين العلامات المحفورة أثناء فحص الرؤية. |
| ملاقط أو أداة شفط مضادة للكهرباء الساكنة | للتعامل الآمن والنظيف مع الزجاج دون بصمات الأصابع أو التلف الثابت. |
تضمن هذه الملحقات معًا التنفيذ الدقيق والمتكرر والآمن لعمليات معايرة نظام الرؤية ومحاذاة الرأس باستخدام زجاج المعايرة IC AA7SA00.
أرقام الأجزاء ذات الصلة لـ FUJI AA7SA00 – HBC زجاج معايرة IC
| اسم المكون (EN) | رقم قطعة FUJI | الوصف |
| HBC زجاج معايرة IC | AA7SA00 | زجاج المعايرة الرئيسي مع علامات مرجعية محفورة |
| لوحة قاعدة معايرة HBC (حامل الزجاج) | AA7SB00 (مثال) | تركيب دقيق يحمل زجاج AA7SA00 |
| تجميع كاميرا رؤية HBC | AA1JZ00 (مثال) | وحدة بصرية تقرأ الأنماط أثناء المعايرة |
| زجاج / لوحة معايرة ثيتا | AA7SC00 (مثال) | تستخدم لمعايرة رأس الزاوية (θ) |
| لوحة معايرة طرف الفوهة | AA7SD00 (مثال) | لوحة مرجعية للتحقق من محاذاة الفوهة |
| قاعدة حركة محور X/Y | AA1ZP00 (مثال) | تركيب يستخدم لضبط معايرة دقة المحور X/Y |
| طقم قطعة قماش تنظيف بصرية | AA7CL00 (مثال) | طقم صيانة لتنظيف زجاج المعايرة بأمان |
| صندوق تخزين لزجاج المعايرة | AA7BX00 (مثال) | علبة واقية لزجاج AA7SA00 |
| وحدة الإضاءة الخلفية لمعايرة HBC | AA7BL00 (مثال) | وحدة إضاءة LED تستخدم لإضاءة الأنماط المحفورة |
| مفتاح برنامج المعايرة (إذا كان منفصلاً) | AA7SW00 (مثال) | ترخيص البرنامج لإجراء معايرة HBC |
ملاحظة: العناصر المميزة كـ (مثال) هي أرقام أجزاء تمثيلية بناءً على إعدادات معايرة FUJI النموذجية. قد تختلف الأرقام الدقيقة حسب طراز الجهاز (مثل NXT II و NXT III و AIMEX) ويجب التحقق منها في كتالوج قطع غيار FUJI أو من خلال مورد معتمد.
دليل الأسئلة الشائعة — FUJI AA7SA00 HBC زجاج معايرة IC
1. ما هو FUJI AA7SA00؟
الإجابة:
AA7SA00 عبارة عن IC زجاج معايرة يستخدم في نظام FUJI’s Head Beam Calibration (HBC). يوفر مرجعًا بصريًا دقيقًا لمعايرة والتحقق من دقة أنظمة الكاميرا ومحاذاة الفوهة وتحديد موضع الرأس في آلات وضع SMT.
2. ما هي وظيفة زجاج المعايرة؟
الإجابة:
يعمل كنمط مرجعي قياسي لمعايرة نظام التعرف على الرؤية.
يضمن محاذاة المحور X و Y و θ (الدوران) بين الفوهة وأنظمة الكاميرا.
يساعد في تحديد وتصحيح تشوه الكاميرا والإزاحة وانحراف حركة الرأس.
يستخدم أثناء الصيانة الدورية للجهاز أو بعد الاستبدال الميكانيكي للأجزاء.
3. ما هي الآلات أو الأنظمة التي تستخدم AA7SA00؟
الإجابة:
FUJI NXT II و NXT III و AIMEX والنماذج الأخرى المجهزة بوحدة HBC (معايرة شعاع الرأس).
متوافق مع الآلات التي تتطلب رؤية عالية الدقة وإجراءات معايرة الرأس.
4. كيف يبدو زجاج المعايرة؟
الإجابة:
إنه زجاج بصري مستطيل صغير به أنماط مرجعية محفورة على مستوى الميكرون تشبه مخططات حزمة IC أو الشبكات أو الخطوط المتقاطعة. تتم قراءة هذه الأنماط بواسطة نظام الرؤية أثناء المعايرة.
5. كيف يتم استخدام زجاج معايرة AA7SA00؟
الإجابة:
يتم إدخاله في حامل الزجاج HBC أو تركيب القاعدة.
يلتقط نظام رؤية الجهاز ويقارن موضع العلامات المحفورة.
تستخدم الانحرافات للتصحيح التلقائي للتعيين الداخلي بين الفوهة والكاميرا وإحداثيات التنسيب.
6. ما هي العلامات التي تشير إلى أنه يحتاج إلى الاستبدال؟
الإجابة:
الخدوش أو اللطخات أو الرقائق على السطح المحفور.
العلامات المرجعية الباهتة أو غير الواضحة التي تؤثر على دقة المعايرة.
يكشف الفحص البصري عن الشقوق أو البقايا أو التلوث.
أخطاء المعايرة المتكررة مع عدم وجود عطل ميكانيكي آخر.
7. كيفية تنظيف وصيانة زجاج المعايرة؟
الإجابة:
استخدم قفازات مضادة للكهرباء الساكنة أو ملاقط بلاستيكية لتجنب بصمات الأصابع و ESD.
نظف بلطف بالكحول بدرجة بصرية وقطعة قماش أو مسحات خالية من النسالة.
قم بتخزينها في علبتها الأصلية المضادة للكهرباء الساكنة لمنع الخدوش أو الكسر.
8. ما هي الملحقات المستخدمة مع AA7SA00؟
| اسم المكون | رقم القطعة | الوصف |
| زجاج معايرة IC | AA7SA00 | وحدة المعايرة الرئيسية |
| قاعدة حامل الزجاج | AA7SB00 (مثال) | تركيب التثبيت للزجاج |
| وحدة كاميرا رؤية HBC | AA1JZ00 (مثال) | يلتقط العلامات المحفورة للتحليل |
| لوحة معايرة ثيتا | AA7SC00 (مثال) | تستخدم للتحقق من المحاذاة الزاوية |
| طقم التنظيف | AA7CL00 (مثال) | مجموعة أدوات تنظيف آمنة بصريًا |
| صندوق تخزين زجاج المعايرة | AA7BX00 (مثال) | علبة مضادة للكهرباء الساكنة للتعامل الآمن |
| وحدة الإضاءة الخلفية | AA7BL00 (مثال) | يعزز رؤية الميزات المحفورة |
| وحدة برنامج المعايرة | AA7SW00 (مثال) | ينفذ إجراءات المعايرة |
9. كم مرة يجب استخدام زجاج المعايرة؟
الإجابة:
أثناء تركيب الجهاز أو نقله
بعد استبدال الكاميرا أو الرأس أو الفوهة
كجزء من الصيانة الوقائية (شهرية أو ربع سنوية)
عندما تصبح دقة الكاميرا أو التنسيب غير مستقرة
10. من أين تشتري AA7SA00؟
الإجابة:
من موزعي FUJI الرسميين أو موردي SMT المعتمدين.
تأكد من طلب رقم القطعة الأصلي: AA7SA00 لضمان التوافق والدقة.
