إبراز
قطع الغيار لآلات SMT المخلب,مخلب العقدة PH00274,PH00274 قطع الغيار للآلات SMT
,Clamp Claw PH00274
,PH00274 SMT Machine Spare Parts
-
العلامة التجاريةفوجي
-
النموذجFujiph00274 H01 H02 Claw (Clamp)
-
السعة1009
-
الوزن القياسي0.79 كجم
-
حجم الجهاز56
-
مزودCNSMT
-
الحالةجديد
-
مكان المنشأاليابان
-
اسم العلامة التجاريةFUJI
-
إصدار الشهاداتYAMAHA Vibration Vibration Fit YV YS
-
رقم الموديلFujiph00274 H01 H02 Claw (Clamp)
-
الحد الأدنى لكمية1
-
الأسعارقابل للتفاوض
-
تفاصيل التغليفصندوق خشبي
-
وقت التسليم1-2 يوم عمل
-
شروط الدفعT / T ، ويسترن يونيون ، باي بال
-
القدرة على العرض10 قطعة / يوم
FUJI H01 H02 مخلب PH00274 قطع غيار آلة SMT
FUJIPH00274 H01 H02 مخلب
شركتنا تعمل منذ 11 عاماً وسوف تكون بالتأكيد خيارك الأفضل مع ضمان الجودة والتسليم السريع
مقدمة المنتج

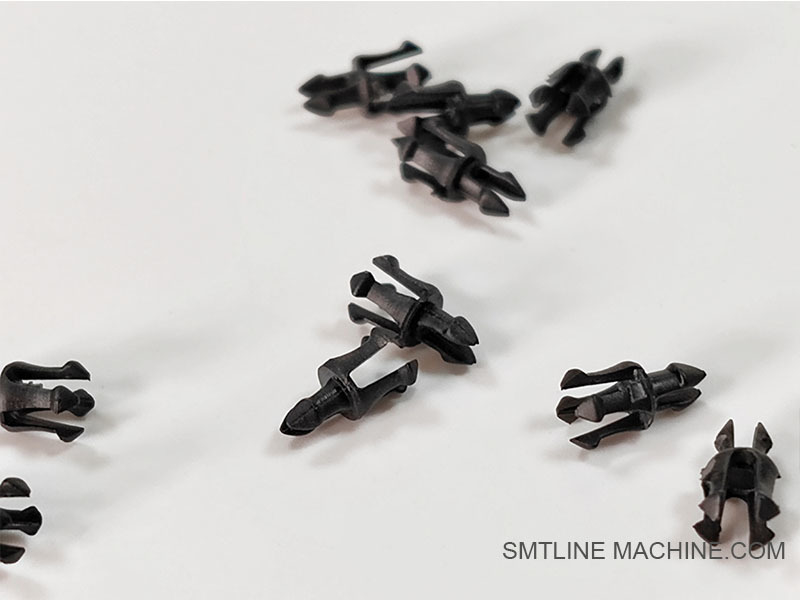

FUJI PH00274 H01/H02 مخلب
نظرة عامة
FUJI PH00274 هو مكون مصراع مخلب دقيق يستخدم في الرؤوس العاملة H01 و H02 من آلات FUJI NXT المسلسل SMT. هذه المخلبة ، والتي يشار إليها غالبًا باسم مصراع فوهة أو مشبك الاحتفاظيلعب دورًا رئيسيًا في الاحتفاظ بالفوهة في مكانها بشكل آمن أثناء عمليات الاختيار والوضع عالية السرعة.
يمكنها من تغيير الفوهة بسرعة مع ضمان تثبيت موثوق به أثناء التقاط المكونات ونقلها ووضعها.
الخصائص الرئيسية
مصممة للرؤوس H01 / H02
مصممة خصيصاً لرؤوس وضع FUJI عالية السرعة للتعامل مع المكونات الدقيقة.
آلية الإفراج السريع
يسمح بتثبيت أو تفكيك الفوهة بسرعة دون المساس بالاستقرار.
مقاومة ارتداء عالية
مصنوعة من الصلب أو السبائك الصلبة من أجل العمر الطويل والإعادة.
الاحتفاظ المثابرة المفجعة تحت الفراغ
يحافظ على قبضة مضخة قوية حتى في ظل دورات فراغ مستمرة وحركة محور Z السريعة.
المواصفات التقنية
| المعلم | الوصف |
| رقم الجزء | PH00274 |
| اسم المكون | مخلب / مشبك |
| الرأس المعمول به | H01 ، H02 |
| الوظيفة | ضغط المزج والاحتفاظ به |
| المواد | الصلب المقاوم أو سبيكة عالية الصلابة |
| التثبيت | مثبتة مباشرة على آلية حامل الفوهة |
التطبيقات
رؤوس FUJI NXT H01 و H02
تستخدم في حاملات الفوهات للقبض أو إطلاق الفوهات أثناء التشغيل أو التغيير التلقائي
ضرورية لوضع SMT مستقر ودقيق في خطوط السرعة العالية
المكونات ذات الصلة
| مكون | رقم الجزء |
| H01 رأس العمل | 2AGTHA004000 |
| H02 رأس العمل | 2AGTHA005000 |
| حامل الفوهة (H01/H02) | AA84030 |
| مستشعر الضغط السلبي | S4033G |
| فوهة (مثل فوهة H01) | AA05800 |
| ربيع العقدة | XA91200 (مثال) |
| ذراع تشغيل العصابة | PH00992 (مثال) |
الملحقات ذات الصلة لـ FUJI PH00274
| اسم الملحقات | الوصف |
| ربيع العقدة | يوفر التوتر الضروري للمخلب لإبقاء الفوهة بأمان في مكانها. |
| ذراع تشغيل المقبض / الربط | تحويل الحركة الميكانيكية لفتح أو إغلاق المخلب أثناء تغيير الفوهة. |
| حامل الفوهة (H01/H02) | تجمع القاعدة حيث يتم تركيب المخلب؛ واجهة مباشرة مع فوهة. |
| H01 / H02 الفوهات | فوهات قابلة للتبديل التي يتم الاحتفاظ بها في مكانها بواسطة المخلب. |
| لوحة توجيه إدخال الفوهة | يساعد على توجيه وتحقيق محاذاة الفوهة في حامل أثناء تبادل الفوهة التلقائي. |
| دبوس مغلق المقبض / الاحتفاظ | يمنع الإفراط في امتداد أو عدم مواءمة المخلب أثناء الاستخدام. |
| مستشعر الضغط السلبي | يضمن سلامة الفراغ أثناء التقاط الفوهة ؛ يتأثر إذا كان المخلب فضفاض. |
| مسدس المسمار / أجهزة التثبيت | يربط المخلب بأمان إلى مجموعة حامل. |
| الرأس العامل الجسم الرئيسي (H01/H02) | الوحدة الهيكلية الرئيسية للرأس التي تضم آلية المخالب |
| محور Z العمود أو ذراع العامل | يحول الحركة الرأسية ويتواصل مع آلية الفوهة + المخالب. |
هذه الملحقات حاسمة لنظام مصراع الفوهة ، مما يضمن وظائف مخلب PH00274 بشكل موثوق خلال دورات تغيير الفوهة وضعها عالية السرعة في آلات FUJI NXT.
أرقام الأجزاء ذات الصلة لـ FUJI PH00274 H01/H02 مخلب
| اسم المكون | رقم الجزء FUJI | الوصف |
| مخلب / مشبك | PH00274 | الجزء الرئيسي الذي يضمن الفوهة في العامل |
| ربيع العقدة | XA91200 (مثال) | يوفر التوتر لآلية المخالب |
| ذراع تشغيل العصابة | PH00992 (مثال) | يفتح / يغلق المخلب ميكانيكياً أثناء تبادل الفوهة |
| حامل الفوهة (H01/H02) | AA84030 | العقدة حيث يتم تركيب فوهة ومخلب |
| H01 فوهة | AA05800 | فوهة قياسية لرأس H01 |
| فوهة H02 | AA07000 | فوهة قياسية لرأس H02 |
| لوحة توجيه إدخال الفوهة | PM04A02 (مثال) | يساعد على محاذاة فوهة في حامل أثناء تغيير |
| دبوس مغلق المقبض | PM04482 (مثال) | حدود حركة المخلب |
| مستشعر الضغط السلبي | S4033G | يكتشف حالة الفراغ أثناء التقاط |
| مجموعة المسامير المثبتة (المخالب) | PM94560 (مثال) | تستخدم لتثبيت المخلب على حامل |
| H01 تجميع الرأس العامل | 2AGTHA004000 | وحدة الرأس H01 الكاملة بما في ذلك المخالب والمحافظ |
| H02 تجميع الرأس العامل | 2AGTHA005000 | وحدة رأس H02 الكاملة |
ملاحظة: قد تختلف بعض أرقام الأجزاء المشار إليها بـ (مثال) اعتمادًا على عام الإنتاج أو الإصدار (NXT II/III) أو مراجعة الرأس. تأكد دائمًا من FUJI أو الموزع المعتمد.
أخبرني إذا كنت تريد هذه البيانات:
في شكل إكسيل (BOM)
جنبا إلى جنب مع مخطط انفجر تظهر مواقع الجزء
أو ترجمت إلى اللغة الصينية للتوثيق ثنائي اللغة
أدلة الأسئلة الشائعة ¥ FUJI PH00274 H01/H02 مخلب (شفرة)
1ما هو "فوجي PH00274" ؟
الإجابة:
PH00274 هو مكون ميكانيكي مخلب أو مشبك مصمم للاستخدام في رؤوس العمل H01 و H02 من آلات FUJI NXT SMT.أنه يحتفظ بشكل آمن الفوهة في مكانها خلال عمليات وضع المكونات عالية السرعة.
2ما هي وظيفة المشبك في رأس H01/H02؟
الإجابة:
يضمن المقبض أن الفوهة ثابتة بشكل راسخ داخل حامل الفوهة ، حتى أثناء الحركة عالية السرعة ، والسكتات الدماغية على المحور Z ، ودورات الفراغ. كما أنه يسمح بتغيير الفوهة بسرعة وآمنة ،ضرورية في خطوط الإنتاج الآلية.
3ما هي رؤوس FUJI التي تستخدم مشبك PH00274؟
الإجابة:
يستخدم المشبك في:
H01 رأس العمل (مثل الجزء رقم 2AGTHA004000)
H02 رأس العمل (على سبيل المثال، رقم الجزء 2AGTHA005000)
يتم تثبيت هذه الرؤوس على منصات FUJI NXT II و NXT III و AIMEX.
4ما هي علامات عطل العصابة أو ارتداءها؟
الإجابة:
الفوهة تسقط أو تتحرك أثناء وضعها
أخطاء في تبادل الفوهات أو عدم المواءمة المتكررة
الحركة غير الطبيعية أو القفز أثناء عمليات التقاط/الوضع
استنشاق غير متسق بسبب وضعية مقعد الفوهة السيئة
5هل يمكن استبدال مشبك PH00274 بشكل فردي؟
الإجابة:
نعم. يمكن استبدالها بشكل مستقل من حامل كامل أو الرأس. بعد الاستبدال، تأكد من الموقع الصحيح واختبار قوة احتواء الفوهة لتجنب مشاكل التشغيل.
6كم مرة يجب فحص المقبض أو صيانته؟
الإجابة:
كل شهرين خلال الصيانة الروتينية
على الفور إذا حدثت أخطاء في الفوهة
تحقق من التآكل، تعب الربيع، أو الحطام الذي يؤثر على الحركة.
7هل هناك حاجة إلى تزيين للشفرة؟
الإجابة:
عموما لا يتم تزيين مباشرة على المشبك نفسه. ومع ذلك، تأكد من الآلية المحيطة (المحرّك،الرواسب) نظيفة ومرنة قليلا حيثما هو محدد في إرشادات الصيانة FUJI.
8ما هي الأجزاء الأخرى التي تعمل بشكل وثيق مع مشبك PH00274؟
| مكون | رقم الجزء | الوصف |
| ربيع العقدة | XA91200 (مثال) | يوفر التوتر للحفاظ على مشبك مغلقة |
| حامل الفوهة (H01/H02) | AA84030 | قاعدة حيث يتم تركيب المشبك |
| المسامير (H01/H02) | AA05800 / AA07000 | فوهات مقيدة بالشفرة |
| ذراع تشغيل العصابة | PH00992 (مثال) | يفتح ميكانيكيا المشبك لتغيير فوهة |
| مستشعر الضغط السلبي | S4033G | مراقبة الشفط أثناء التقاط |
| H01/H02 رأس العمل | 2AGTHA004000 / 2AGTHA005000 | الرأس الكامل مع نظام فوهة / مشبك |
9هل يمكن إعادة استخدام PH00274 بعد إزالته؟
الإجابة:
إذا لم ينحني المقبض أو يرتدي أو يتعب ، فيمكن إعادة استخدامه. ومع ذلك ، بسبب دقة وفعلته الرباعية ، يوصى باستبداله أثناء عمليات إصلاح رئيسية أو بعد دورات استخدام عالية.
10أين يمكنني شراء مشبك PH00274؟
الإجابة:
متاح من:
الموزعين المعتمدين في FUJI SMT
الموردين الموثوقين لأجزاء SMT (ضمان OEM أو الجودة المعتمدة)
تجنب قطع الغيار غير الأصلية منخفضة التكلفة لمنع احتجاز الفوهة أو مشاكل السلامة.
