إبراز
SAM6821 محرك محور R,محرك محور FUJI,محرك XPF R
,FUJI R-axis Motor
,XPF R-axis Motor
-
العلامة التجاريةفوجي
-
النموذجFuji Sam6821 XPF R-Axis Motor
-
السعة1009
-
الوزن القياسي0.79 كجم
-
حجم الجهاز56
-
مزودCNSMT
-
الحالةجديد
-
مكان المنشأاليابان
-
اسم العلامة التجاريةFUJI
-
إصدار الشهاداتYAMAHA Vibration Vibration Fit YV YS
-
رقم الموديلFuji Sam6821 XPF R-Axis Motor
-
الحد الأدنى لكمية1
-
الأسعارقابل للتفاوض
-
تفاصيل التغليفصندوق خشبي
-
وقت التسليم1-2 يوم عمل
-
شروط الدفعT / T ، ويسترن يونيون ، باي بال
-
القدرة على العرض10 قطعة / يوم
FUJI SAM6821 XPF محور R محور SMT قطع الغيار للآلات

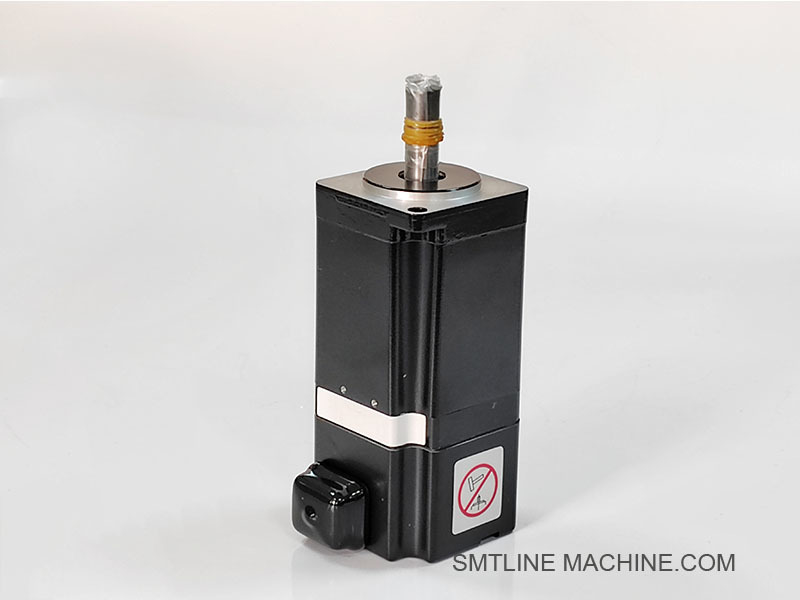

محرك FUJI SAM6821 XPF R-axis
تعمل شركتنا منذ 11 عامًا وستكون بالتأكيد خيارك الأفضل مع الجودة المضمونة والتسليم السريع
محرك FUJI SAM6821 – XPF R-Axis (محرك محور الدوران)
نظرة عامة
FUJI SAM6821 هو محرك مؤازر للتيار المتردد مصمم لتشغيل المحور R (محور الدوران) لرأس التنسيب في آلات SMT عالية السرعة من سلسلة FUJI XPF. إنه يتيح التحكم الدقيق في اتجاه المكون عن طريق تدوير الفوهة أو وحدة التنسيب قبل التركيب.
الميزات الرئيسية
تحكم في الدوران عالي الدقة لضبط زاوية المكون بدقة
وقت استجابة سريع، مثالي لرؤوس التنسيب عالية السرعة
مزود بمشفر مدمج لتغذية الارتجاع في حلقة مغلقة ودقة الزاوية
مصمم ليدوم في بيئات إنتاج SMT ذات دورة العمل العالية
تصميم مضغوط للتكامل في تجميعات رأس التنسيب
تطبيق
يستخدم في آلات الالتقاط والتنسيب من سلسلة FUJI XPF:
XPF, XPF-L, XPF-W
يتحكم في المحور R (الدوران) للرؤوس مثل H01 و H04 و H08 و H24
يضمن التوجيه الصحيح لـ QFPs والموصلات والمكونات الأخرى الحساسة للزاوية
المواصفات النموذجية
| تخصيص | تفاصيل |
| رقم القطعة | SAM6821 |
| نوع المحرك | محرك سيرفو AC |
| المحور المتحكم فيه | المحور R (محور الدوران) |
| نوع المشفر | تزايدي / مطلق (معيار FUJI) |
| الجهد المقنن | 200–240 فولت تيار متردد (يعتمد على المشغل) |
| نمط التركيب | مركب مباشرة على الرأس |
| واجهة | لوحة تشغيل سيرفو خاصة بـ FUJI |
الفوائد
يضمن التوجيه الدقيق للمكون قبل التنسيب
يقلل من سوء المحاذاة وأخطاء الدوران وعيوب التنسيب
يعمل بسلاسة مع خوارزميات التنسيب المتقدمة من FUJI
مصمم للتكامل مباشرة مع بنية التحكم في FUJI
يحسن الإنتاجية وعائد التنسيب في البيئات المختلطة عالية
المكونات ذات الصلة
| مكون | رقم القطعة (مثال) | وظيفة |
| محرك المحور R | SAM6821 | يقود الحركة الدورانية لفوهة التنسيب |
| لوحة تشغيل السيرفو | XK04032 / XK04120 | يوفر إشارات الطاقة والتحكم للمحرك |
| كابل تغذية الارتجاع للمشفر | XH01270 | ينقل بيانات الموضع إلى وحدة التحكم |
| كابل الطاقة | XH01120 | يوصل المحرك بمصدر الطاقة |
| وصلة / وصلة المحور R | XM02390 | يربط المحرك ميكانيكيًا بوحدة الفوهة الدوارة |
| كتيفة التركيب | XM02630 | يثبت المحرك في مكانه داخل مجموعة الرأس |
| مستشعر الحد / الصفحة الرئيسية | XM03150 | يكتشف أصل المحور R أو حدوده (اختياري) |
الملحقات ذات الصلة – محرك FUJI SAM6821 XPF R-Axis
| مكون | رقم القطعة (مثال) | وصف |
| لوحة تشغيل سيرفو المحور R | XK04032 / XK04120 | يقود ويتحكم في محرك المحور R SAM6821 |
| كابل تغذية الارتجاع للمشفر | XH01270 | يوصل إشارة المشفر من المحرك إلى نظام التحكم |
| كابل إمداد الطاقة | XH01120 | يوفر الطاقة من لوحة التشغيل إلى محرك المحور R |
| كتيفة تركيب المحرك | XM02630 | يدعم ويثبت محرك المحور R داخل مجموعة رأس التنسيب |
| وصلة / عمود المحور R | XM02390 | يوصل عمود المحرك بآلية دوران الفوهة |
| عمود دوران المحور R | XM02850 / XM02720 | ينقل الدوران ميكانيكيًا إلى الفوهة أو أداة التثبيت |
| مستشعر الحد / مستشعر الأصل | XM03150 | يكتشف موضع البداية أو حدود الدوران للمحور R |
| ترس قفل المحور R | XM02980 | يساعد في قفل الدوران أو وظيفة السقاطة أثناء التنسيب |
| مروحة التبريد (إذا كان ذلك ممكنًا) | XH01431 | يحافظ على الاستقرار الحراري أثناء التشغيل المستمر |
| غطاء واقي | XM03090 | يحمي المحرك والأجزاء الدوارة من الحطام والأضرار الميكانيكية |
الملحقات الاختيارية / الداعمة
| ملحق | وظيفة |
| أداة محاذاة | تستخدم أثناء تركيب المحرك أو الرأس للإعداد الدقيق |
| وسادة ممتصة للاهتزاز | تقلل الضوضاء الميكانيكية وتحسن استقرار التنسيب |
| أداة معايرة مستشعر الدوران | لضبط أو اختبار دقة مشفر المحور R |
تضمن هذه الملحقات التشغيل المستقر والدقيق وعالي الأداء لمحرك SAM6821 داخل أنظمة SMT المتقدمة من FUJI.
FUJI SAM6821 – أرقام قطع الغيار ذات الصلة بمحرك المحور R
| وصف المكون | رقم القطعة | ملاحظات |
| محرك سيرفو المحور R | SAM6821 | المحرك الرئيسي الذي يقود محور دوران رأس التنسيب |
| لوحة تشغيل سيرفو المحور R | XK04032 | يتحكم في تشغيل محرك المحور R |
| لوحة تشغيل بديلة (تختلف حسب الوحدة) | XK04120 | تستخدم في بعض طرازات رأس XPF |
| كابل تغذية الارتجاع للمشفر | XH01270 | يرسل إشارات المشفر من المحرك إلى وحدة التحكم |
| كابل إمداد الطاقة | XH01120 | يوفر الطاقة لمحرك المحور R |
| كتيفة تركيب المحرك | XM02630 | يركب المحرك ميكانيكيًا داخل وحدة الرأس |
| وصلة المحور R (المحرك إلى العمود) | XM02390 | يربط عمود المحرك بالعناصر الدوارة |
| عمود / ترس المحور R | XM02850 | ينقل دوران المحرك إلى الفوهة أو الأداة |
| مستشعر الحد / الأصل (المحور R) | XM03150 | يكتشف موضع بداية المحرك |
| مروحة تبريد (اختياري) | XH01431 | يوفر الحماية الحرارية إذا لزم الأمر |
| غطاء المحرك الواقي | XM03090 | يمنع التلوث أو التلف لمجموعة المحرك |
ملاحظة: قد تختلف أرقام الأجزاء قليلاً اعتمادًا على نوع الرأس (مثل H01 أو H08 أو H24) وإصدار الجهاز (XPF و XPF-W وما إلى ذلك).
دليل الأسئلة الشائعة – محرك FUJI SAM6821 XPF R-Axis
معلومات عامة
س1: ما هو الغرض من محرك FUJI SAM6821؟
ج: SAM6821 هو محرك سيرفو AC مصمم للمحور R (محور الدوران) في آلات SMT من سلسلة FUJI XPF. يقوم بتدوير فوهة التنسيب لمحاذاة المكونات مع الاتجاه الصحيح قبل التنسيب على PCB.
س2: ما هي الآلات التي تستخدم محرك SAM6821؟
ج: يستخدم المحرك في آلات التنسيب FUJI XPF و XPF-L و XPF-W. يتم تثبيته في رؤوس مثل H01 و H04 و H08 و H24 التي تتطلب التحكم في المحور R (دوران الفوهة).
التشغيل والميزات
س3: ماذا يتحكم المحور R؟
ج: يضبط المحور R زاوية دوران فوهة التنسيب لتتناسب مع الاتجاه المبرمج للمكون على PCB.
س4: هل هذا المحرك نظام مغلق الحلقة؟
ج: نعم. يتضمن SAM6821 مشفرًا داخليًا يوفر ملاحظات في الوقت الفعلي للموضع إلى وحدة التحكم، مما يتيح التحكم في الحلقة المغلقة عالي الدقة للدوران.
س5: ما هي المكونات التي تعمل مع SAM6821؟
| مكون | رقم القطعة (مثال) | وظيفة |
| لوحة تشغيل السيرفو | XK04032 / XK04120 | يرسل إشارات الطاقة والتحكم |
| كابل المشفر | XH01270 | ينقل ملاحظات الزاوية إلى وحدة التحكم |
| كابل الطاقة | XH01120 | يوفر الطاقة من المشغل |
| وصلة العمود | XM02390 | يربط المحرك ميكانيكيًا بعمود الفوهة |
| كتيفة التركيب | XM02630 | يثبت المحرك داخل مجموعة الرأس |
| مستشعر الأصل / مستشعر الحد | XM03150 | يكتشف موضع بداية المحور R |
الصيانة واستكشاف الأخطاء وإصلاحها
س6: ما هي الصيانة الدورية المطلوبة؟
افحص الكابلات (الطاقة والمشفر) بحثًا عن التآكل أو التلف
تأكد من أن تركيب المحرك آمن ومحاذي
نظف منطقة الرأس من الغبار والحطام
تحقق من دقة دوران المحور R أثناء المعايرة المنتظمة
س7: مشاكل وحلول محرك المحور R الشائعة
| مشكلة | السبب | الحل |
| لا يوجد دوران | انقطاع الكابل، خطأ في المشغل | تحقق من الأسلاك واستبدل المشغل إذا لزم الأمر |
| دوران غير محاذي | خطأ في المشفر أو انزلاق ميكانيكي | أعد المعايرة أو أحكم ربط الوصلات |
| تجاوز المحور R أو إنذار الحد | مستشعر حد معيب أو بيانات مشفر سيئة | استبدل المستشعر أو أعد معايرة المشفر |
| اهتزاز المحرك أو الضوضاء | عدم محاذاة ميكانيكية أو تآكل المحمل | أعد محاذاة المحرك أو استبدل وحدة المحرك |
أفضل الممارسات
قم دائمًا بإيقاف تشغيل الجهاز قبل استبدال المحرك أو الكابلات
استخدم فقط قطع غيار FUJI الأصلية لضمان التوافق
قم بإجراء معايرة المحور بعد استبدال المحرك أو إصلاحه
حافظ على بيئة تشغيل نظيفة لحماية سلامة المحرك
سجل وراقب إنذارات المحور R لتحليل الاتجاه والصيانة الوقائية
