FUJIX M00804 2MGKHA093301 H12HS V12 محرك رأس العمل قطع غيار SMT

محرك رأس العمل FUJI XM00804 2MGKHA093301 H12HS V12

شركتنا تعمل منذ 11 عاماً وسوف تكون بالتأكيد خيارك الأفضل مع ضمان الجودة والتسليم السريع

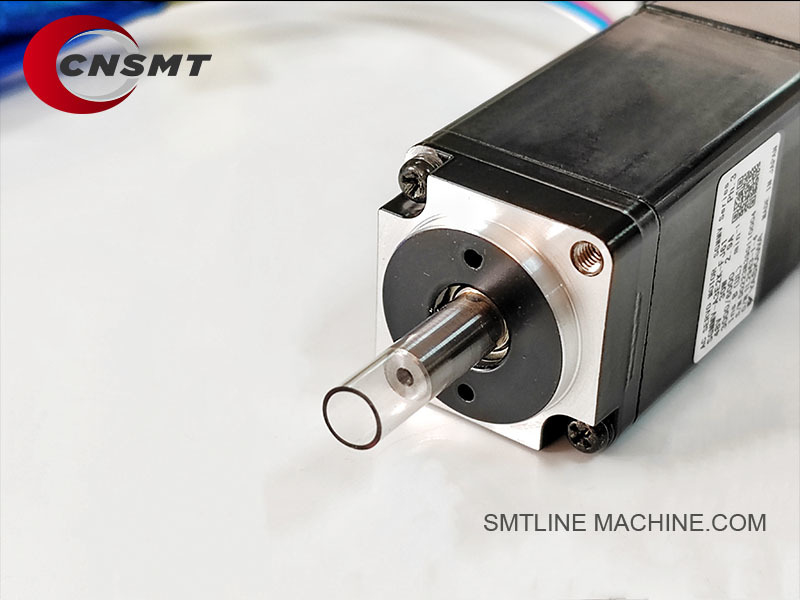

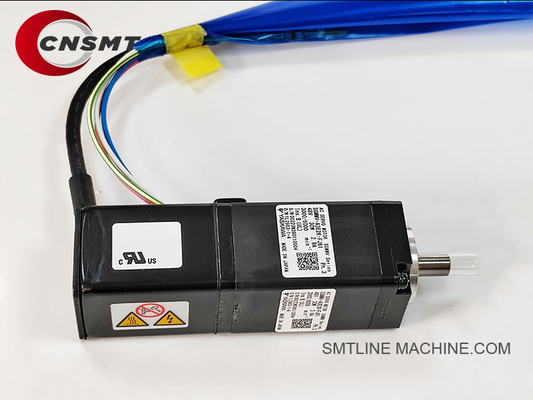

محرك رأس العمل FUJI XM00804 / 2MGKHA093301 H12HS V12

لمحة عامة عن المنتج

محرك FUJI XM00804 (PN البديل: 2MGKHA093301) هو محرك دقة عالي الأداء مصمم لرؤوس العمل H12HS و V12 من آلات FUJI NXT II و NXT III SMT.هذا المحرك هو عنصر محرك حاسم المسؤول عن تشغيل أنظمة الحركة الأساسية داخل رأس العمل، بما في ذلك رفع المحور Z (البلوعة صعودا / هبوطا) و / أو دوران المحور Theta (وضع زاوية البوقة) ، اعتمادا على التثبيت.

الخصائص الرئيسية

محرك دقة عالية السرعة و عالية العزم لـ SMT
يدعم حركة المحور Z (رفع الفوهة) أو دوران Theta (تصحيح زاوية الفوهة).
مصممة لمتانة عالية، الاستقرار، والحركة السلسة تحت التشغيل المستمر.
محسّنة لفترات استجابة سريعة وأقل اهتزازات، وتعزيز دقة الموقع.
متوافق مع كل من H12HS و V12 رؤوس العمل عالية السرعة في آلات FUJI NXT.

التوافق مع الآلة

سلسلة FUJI NXT II
سلسلة FUJI NXT III
رؤوس العمل: H12HS، V12

المواصفات التقنية (عادة)

التطبيقات الرئيسية

يدفع آلية الرفع على المحور Z للحركة الدقيقة للمفجرة صعودا وهبوطا.
يدفع آلية الدوران ثيتا للسيطرة على زاوية الفوهة الدقيقة.
يعمل مع اللوحة الأم للتحكم بالرأس (PN: 2AGKHB008800) للعمل المتزامن.
يضمن وضع عالية السرعة، عالية الدقة في خطوط التصنيع SMT.

الملحقات والمكونات ذات الصلة

توصيات الصيانة

تحقق من اتصالات المحرك (XS02050 ، XS02051) بانتظام من أجل التآكل أو التلف.
تأكد من أن مروحة التبريد (XH01431) نظيفة وتعمل لمنع الإفراط في الحرارة.
انتبه للضوضاء غير العادية التي تشير إلى ارتداء المحامل أو مشاكل ميكانيكية داخلية.
تحقق من محاذاة الارتباط (XS02100) لتجنب الإجهاد الميكانيكي.
دورة استبدال مقترحة: 3 ٪ 5 سنوات ، اعتمادا على كثافة الاستخدام.

ملخص

محرك رأس العمل FUJI XM00804 / 2MGKHA093301 هو محرك أساسي في رؤوس H12HS و V12 ، مما يوفر حركات دقيقة في المحور Z و محور Theta.أنها تؤثر بشكل مباشر على دقة وضع وكفاءة من آلات FUJI NXT SMTالصيانة المنتظمة تضمن الأداء المستقر على المدى الطويل

الملحقات ذات الصلة لمحرك رأس العمل FUJI XM00804 / 2MGKHA093301

أدوات الاحتياطي الموصى بها:

مجموعة أسلاك المحرك:
يشمل XS02050 (كابل الإشارة) + XS02051 (كابل الطاقة)

عداد تشفير (اختياري إذا كان مجهزا):
XS02410 (مصمّم محور ثيتا/Z)

مجموعة صمام الفراغ:
XS03760 (الصمام) + XS03764 (الدوال) + XS03765 (جسم الصمام)

مجموعة التبريد:
XH01431 (مروحة التبريد) + مرشحات المروحة (إن وجدت)

ملاحظة مهمة:

يعمل المحرك XM00804 / 2MGKHA093301 بشكل وثيق مع اللوحة الأم 2AGKHB008800 ، أسلاك المحرك ، الارتباط الميكانيكي ، المكونات الهوائية ، وأجهزة الاستشعار.
للحصول على وقت تشغيل أفضل للجهاز ، يوصى بالحفاظ على هذه المكونات ذات الصلة معًا.

أرقام الأجزاء ذات الصلة لمحرك رأس العمل FUJI XM00804 / 2MGKHA093301

ملخص أرقام الأجزاء الرئيسية:
المحرك: XM00804 / 2MGKHA093301لوحة التحكم: 2AGKHB008800سلك المحرك: XS02050 (الإشارة) ، XS02051 (القوة)نظام الفراغ: XS03760 (الصمام) ، XS00920 (المستشعر) ، XS03764 (البول) التبريد:XH01431 (مروحة) التوصيل الميكانيكي: XS01300 (غلاف العمود) ، XS02100 (التوصيل)

دليل الأسئلة الشائعة ¥ FUJI XM00804 / 2MGKHA093301 H12HS V12 محرك رأس العمل

معلومات عامة

س1: ما هو محرك FUJI XM00804 / 2MGKHA093301؟
أ:
هو محرك رأس عمل عالي الدقة المستخدم في رؤوس FUJI NXT H12HS و V12 ، يدفع المحور Z (البوق صعوداً / هبوطاً) أو المحور Theta (دورة البوق).من الضروري لوضع المكونات بدقة في إنتاج SMT.

س2: ما هي الآلات التي تستخدم هذا المحرك؟
أ:
سلسلة FUJI NXT II ✔ سلسلة FUJI NXT III ✔ رؤوس العمل: H12HS و V12

الوظائف والخصائص

السؤال الثالث: ما الذي يتحكم به هذا المحرك؟
أ:
محور Z: رفع الفوهة لأعلى / لأسفل لاختيار المكون ووضعها. ✔ محور Theta: دوران الفوهة لضبط زاوية المكون.

هذا يعتمد على مكان تركيب المحرك داخل رأس العمل.

السؤال 4: هل هو نفس المحرك لكل من Z و Theta؟
أ:
نعم، يتم استخدام نفس نموذج المحرك (XM00804 / 2MGKHA093301) لكل من محور Z ومحور Theta، ولكن الوظيفة تعتمد على موقعها والأسلاك داخل رأس العمل.

السؤال 5: هل هذا المحرك خطوة أو خدمة؟
أ:
وهو يتصرف كمحرك هجين عالي الدقة ، غالبًا ما يتم تكوينه على أنه خطوة مع ردود فعل مكيف ، يعمل في وضع تحكم حلقة مغلقة يتم إدارته بواسطة اللوحة الأم الرئيسية (PN: 2AGKHB008800).

التثبيت والمعايرة

س6: كيف يتم تركيب المحرك؟
أ:
مثبتة مباشرة داخل رأس العمل H12HS أو V12.

كابل الإشارة (XS02050)
كابل الطاقة (XS02051) مترابط ميكانيكياً باستخدام غطاء عمود الفوهة (XS01300) ومجموعة الارتباط (XS02100).

السؤال 7: هل هناك حاجة إلى معايرة بعد الاستبدال؟
أ:
نعم:
محور ثيتا: يتطلب محاذاة الزاوية مع نقطة الصفر محور ز: يتطلب معايرة الحدود العليا والسفلية.عادة ما تقوم الآلة بالتحكم الذاتي أثناء بدء التشغيل ولكن يتم التوصية بالتحقق اليدوي بعد الاستبدال.

القضايا الشائعة وحل المشاكل

س8: أعراض شائعة لفشل الحركة؟
أ:
لا يوجد رفع أو تدوير الفوهة. ضوضاء غير طبيعية (طحن، نقرة). اهتزاز أو هزة أثناء الحركة. إنذار ثيتا أو محور Z على الآلة. فقدان الخطوة، مما يؤدي إلى عدم التوافق.الحرارة الزائدة (تحقق من مروحة التبريد XH01431).

س9: ما الذي يسبب فشل الحركة؟
أ:
التآكل الميكانيكي (فشل المحامل ، تخفيف القابض). الفشل الكهربائي (تلف الملف ، خطأ في الكابل). ارتفاع درجة الحرارة بسبب فشل مروحة التبريد (XH01431).خلل في نظام الفراغ الذي يسبب حمولة زائدة على المحرك.

السؤال 10: كيف يتم تشخيص المحرك؟
أ:
اختبار استمرارية ومقاومة لفواصل المحرك. استبدال كابلات الإشارة / الطاقة (XS02050 / XS02051) للتحقق من أخطاء الكابلات. تحقق من مخرجات اللوحة الأم (2AGKHB008800).الدوران يدويًا للعمود يجب أن يكون سلسًالا تكون صلبة. تحقق من انزلاق الارتباط (XS02100) من أجل الانزلاق أو التآكل.

توصيات الصيانة

س11: كيفية صيانة هذا المحرك؟
أ:
الحفاظ على الرأس والمكونات الداخلية خالية من الغبار. تحقق من الكابلات والموصلات بانتظام لارتداء. تأكد من أن مروحة التبريد (XH01431) نظيفة وتعمل.فحص الارتباطات الميكانيكية (XS02100) للتحديد الصحيحاستبدل المحرك عند وجود علامات على ارتفاع درجة الحرارة أو الضوضاء أو فقدان الدقة.

س12: دورة استبدال موصى بها؟
أ:
عادةً كل 3-5 سنوات ، اعتمادًا على كثافة الاستخدام. قد يتطلب الإنتاج الكبير 24/7 استبدالًا سابقًا.

المكونات ذات الصلة

نصائح الطلب
تأكّد ما إذا كنت بحاجة إلى المحرك لـ محور Z أو محور Theta.
تحقق مما إذا كانت الكابلات (XS02050 ، XS02051) مطلوبة أيضًا
فكر في استبدال المكونات ذات الصلة مثل مروحة التبريد (XH01431) والربط (XS02100) لأفضل أداء.

ملخص

محرك رأس العمل FUJI XM00804 / 2MGKHA093301 هو عنصر حاسم لضمان الحركة الدقيقة في رؤوس العمل V12 و H12HS.الحفاظ على أدائها الأمثل أمر ضروري لتحقيق دقة وضع عالية ووقت تشغيل الآلة في إنتاج SMT.
