FUJI XM01171 V12 H12HS رأس عمل محرك متدرج قطع غيار آلة SMT

محرك FUJI XM01171 V12 H12HS الحركات الخطوة رأس العمل

شركتنا تعمل منذ 11 عاماً وسوف تكون بالتأكيد خيارك الأفضل مع ضمان الجودة والتسليم السريع

FUJI XM01171 V12 / H12HS المحرك الدريجي الرأس العامل

لمحة عامة عن المنتج

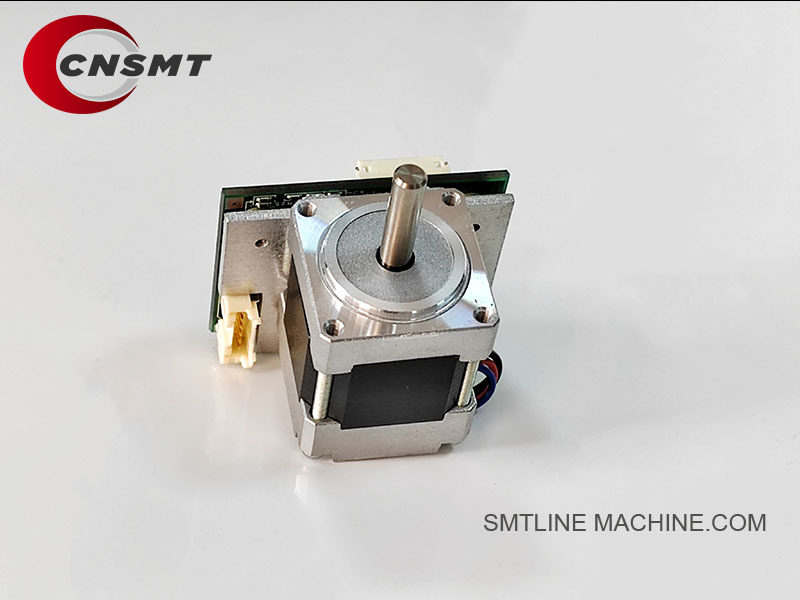

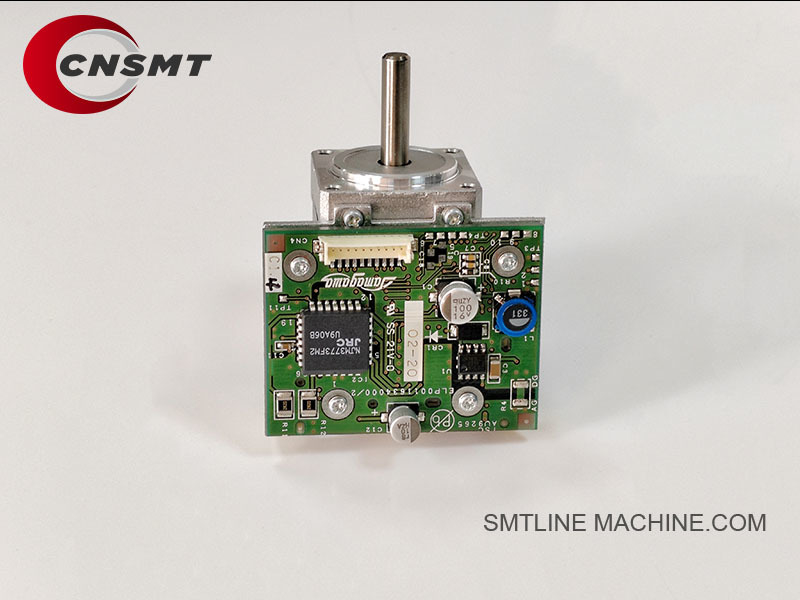

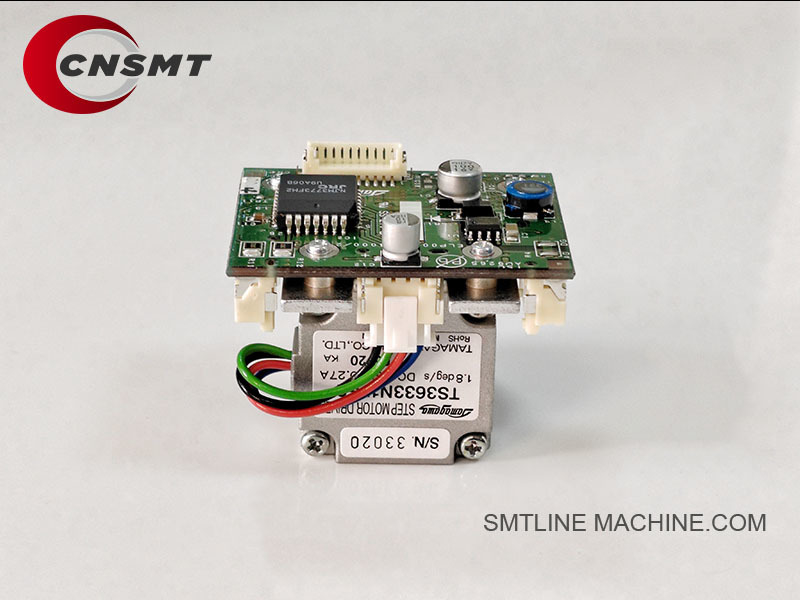

محرك FUJI XM01171 خطوة هو محرك عالية الدقة المستخدمة في رؤوس العمل V12 و H12HS من FUJI NXT سلسلة آلة الاختيار والمكان.هذا المحرك مسؤول عن قيادة وظائف الحركة الحيوية داخل الرأس، مثل المحور Z (رفع الفوهة) أو المحور Theta (دوران الفوهة) ، مما يضمن وضع المكونات بسرعة عالية ودقة عالية.

الخصائص الرئيسية

يوفر التحكم الدقيق إما للمحور Z (صعوداً/انخفاضاً) أو المحور Theta (التناوب).
دقة خطوة عالية الدقة لمستوى الميكرون.
وقت استجابة سريع مناسب لعمليات SMT عالية السرعة.
متانة عالية، مصممة للعمل المستمر في البيئات المطالبة.
متوافق تماماً مع رؤوس العمل FUJI NXT V12 و H12HS.

التوافق مع الآلة

سلسلة FUJI NXT II
سلسلة FUJI NXT III
رؤساء العمل: V12,H12HS

المواصفات التقنية (عادة)

التطبيقات الرئيسية

يدفع رفع المسامير (محور Z) لتحديد الارتفاع الدقيق للمكونات.
التحكم في دوران الفوهة (محور ثيتا) لتصحيح زاوية المكون.
يعمل بالتزامن مع اللوحة الأم H12HS (PN: 2AGKHB008800) للتحكم الدقيق في الحركة.
يدعم عمليات عالية السرعة ومستقرة حاسمة لإنتاج SMT.

أجزاء وملحقات ذات صلة

توصيات الصيانة

فحص صوت المحرك بانتظام لرؤية علامات التآكل أو التشغيل غير الطبيعي.
تحقق من وجود عقدات فضفاضة أو عدم مواءمة العمود.
تأكد من أن بيئة المحرك خالية من تلوث الغبار والتيار.
قم باستبدال المحرك إذا حدثت أعراض مثل الاهتزاز أو الخطوات المفقودة أو التشويش.
العمر النموذجي: 35 سنة، اعتمادا على كثافة استخدام الجهاز.

ملخص

محرك FUJI XM01171 Stepper هو عنصر حيوي في التحكم بالحركة في رؤوس العمل V12 و H12HS.تؤثر بشكل مباشر على جودة التسجيل وكفاءة الإنتاجالصيانة المناسبة والاستبدال في الوقت المناسب أمر حاسم لأداء آلة مثالي.

الملحقات ذات الصلة لمحرك FUJI XM01171 الخطوة

أدوات الاحتياطي الموصى بها:

مجموعة كابلات المحرك: XS02050 (الإشارة) + XS02051 (القوة)
مجموعة التشفير: XS02410 (لردود الفعل على محور Z أو Theta)
مجموعة صيانة الصمامات: XS03760 (التجميع) + XS03764 (الدوال)
مجموعة التبريد: XH01431 (مروحة) + مرشح المروحة إن وجدت

ملاحظة:

يعمل المحرك الخطوي XM01171 مع اللوحة الأم (2AGKHB008800) ويعتمد على كابلات الإشارة والكهرباء.
للوظائف الكاملة، فإنه غالبا ما يتواصل مع مكيفات الموقف والأنظمة الهوائية مثل صمامات الفراغ وأجهزة استشعار الضغط

أرقام الأجزاء ذات الصلة لمحرك FUJI XM01171 Stepper

ملخص النواحي النقدية ذات الصلة

أرقام هذه الأجزاء مرتبطة مباشرة بمحرك XM01171 الخطوي ، بما في ذلك المكونات الكهربائية (الكابلات ، اللوحة الأم) ، الروابط الميكانيكية (أكمام العمود ، المفاصل) ،الأنظمة الهوائية (الصمامات)، أجهزة الاستشعار) ، والمكونات الهيكلية (المباني، المروحة).

ملاحظة:

يعمل المحرك الخطوي XM01171 مع اللوحة الأم (2AGKHB008800) ويعتمد على كابلات الإشارة والكهرباء.
من أجل الوظائف الكاملة، فإنه غالبا ما يتواصل مع ملفات تشفير الموقف والأنظمة الهوائية مثل صمامات الفراغ وأجهزة استشعار الضغط.

دليل الأسئلة الشائعة ¥ FUJI XM01171 V12 / H12HS محرك خطوة رأس العمل

معلومات عامة

س1: ما هو محرك فوجي XM01171 الخطوي؟

أ:
XM01171 هو محرك خطوة عالي الدقة يستخدم في رؤوس العمل V12 و H12HS من آلات FUJI NXT للاختيار والمكان.انها تدفع إما Z-محور (البوق صعودا / هبوطا) أو Theta-محور (دورة البوق اعتمادا على التثبيت.

س2: ما هي آلات فويجي التي تستخدم هذا المحرك؟

أ:

سلسلة FUJI NXT II
سلسلة FUJI NXT III
رؤوس العمل: V12، H12HS

الوظائف والخصائص

س3: ما هي وظيفة هذا المحرك؟

أ:

يتحكم في حركة المحور Z (رفع الفوهة) أو دوران المحور Theta.
يعمل مع اللوحة الأم (PN: 2AGKHB008800) لتنفيذ مهام وضع دقيقة.
يضمن حركة دقيقة لإنتاج SMT عالي السرعة.

السؤال 4: هل هو نفس المحرك لـ Z-axis و Theta-axis؟

أ:
نعم، يتم استخدام محرك XM01171 للقيادة على المحور Z (صعوداً / هبوطاً) و المحور Theta (التناوب) ، ولكن وظيفة التحكم تعتمد على موقعها المثبتة والأسلاك.

التثبيت والإعداد

السؤال 5: كيف يتم تركيب XM01171؟

أ:

مثبتة مباشرة داخل إطار الرأس العامل
يتم توصيلها عبر كابل إشارة (XS02050) وكابل طاقة (XS02051) إلى اللوحة الأم.
يتم ربطها ميكانيكياً إما مع عمود رفع الفوهة (Z) أو محرك الدوران (Theta) باستخدام مجموعة الارتباط (XS02100).

السؤال 6: هل هناك حاجة إلى معايرة بعد الاستبدال؟

أ:

هناك حاجة إلى محاذاة ميكانيكية لضمان وضع الارتباط الصحيح.
الآلة تقوم بتوجيه وتعديل تلقائي عند البدء.
بالنسبة لـ Theta، تأكد من أن زاوية الإشارة صفر؛ بالنسبة لـ Z، تحقق من حدود الرفع.

حل المشاكل

السؤال 7: ما هي أعراض الفشل الشائعة؟

أ:

الفوهة لا ترفع أو تدور
اهتزازات المحرك أو ضوضاء
فقدان الخطوة (إخفاق في محاذاة المقطوعة).
خطأ الاتصال من جهاز التحكم الرئيسي (إذا كان المحرك يختصر أو يتوقف).
إنذار المحور Z أو المحور Theta على لوحة الآلة.

س8: ما الذي يسبب فشل المحرك الخطوي؟

أ:

الارتداء مع مرور الوقت.
الأخطاء الكهربائية (تلف الملف، مشاكل في الكابلات).
ارتفاع درجة الحرارة بسبب فشل التبريد (المروحة XH01431 لا تعمل).
انسداد ميكانيكي في العمود أو الارتباط.

س9: كيف يتم تشخيص فشل الحركة؟

أ:

قم بتبديل كابلات المحرك لنرى إن كانت مرتبطة بالكابلات
تحقق من لوحة الأم 2AGKHB008800 للإشارة الخارجة
مقاومة الاختبار لملفات المحرك (لا ينبغي أن تكون مفتوحة أو قصيرة).
قم بتدوير عمود المحرك بشكل مادي إذا كان صلبًا أو عالقًا ، فمن المحتمل أن يفشل المحرك.

نصائح الصيانة

س10: كيفية صيانة محرك XM01171؟

أ:

أبقِ الرأس العامل نظيفاً من الغبار والطاقة
تحقق من أن مروحة التبريد (XH01431) تعمل.
فحص موصلات المحرك (XS02050 ، XS02051) من أجل التآكل.
زيت الروابط الميكانيكية إذا أوصت في دليل FUJI.
قم باستبدالها إذا كان المحرك يظهر علامات الضوضاء أو الحرارة أو الخطوات المفقودة.

س11: ما هو فترة استبدال الموصى بها؟

أ:

عادةً كل 3-5 سنوات، اعتماداً على استخدام الآلة.
استبدال في وقت أقرب إذا كان يعمل على مدار الساعة تحت الإنتاج عالية السرعة.

المكونات ذات الصلة

نصائح الطلب

تأكد دائماً ما إذا كان المحرك لـ محور Z أو محور Theta في تكوين رأسك
اطلب مع الكابلات (XS02050 ، XS02051) إذا كانت تالفة أو قديمة.
إقران مع اللوحة الرئيسية (2AGKHB008800) إذا كان كلاهما قديمًا أو يظهر أخطاء.

ملخص

محرك FUJI XM01171 Stepper هو عنصر حركة حاسم لرؤوس العمل V12 و H12HS. يضمن حركة فوهة دقيقة لإنتاج SMT.صيانة منتظمة واستبدالها في الوقت المناسب ضرورية لتجنب وقت التوقف والحفاظ على دقة عالية.
