إبراز
مستشعر ضغط وحدة فوجي NXT,مستشعر ضغط قطع غيار آلة SMT,قطع غيار SMT مستشعر ضغط الوحدة
,SMT Machine Spare Parts pressure sensor
,SMT Spare Parts module pressure sensor
-
العلامة التجاريةفوجي
-
النموذججهاز استشعار الضغط في Fuji XS00920 NXT
-
السعة1009
-
الوزن القياسي0.79 كجم
-
حجم الجهاز56
-
مزودCNSMT
-
الحالةجديد
-
مكان المنشأاليابان
-
اسم العلامة التجاريةFUJI
-
إصدار الشهاداتYAMAHA Vibration Vibration Fit YV YS
-
رقم الموديلجهاز استشعار الضغط في Fuji XS00920 NXT
-
الحد الأدنى لكمية1
-
الأسعارقابل للتفاوض
-
تفاصيل التغليفصندوق خشبي
-
وقت التسليم1-2 يوم عمل
-
شروط الدفعT / T ، ويسترن يونيون ، باي بال
-
القدرة على العرض10 قطعة / يوم
فوجي XS00920 مستشعر ضغط وحدة NXT قطع غيار آلة SMT

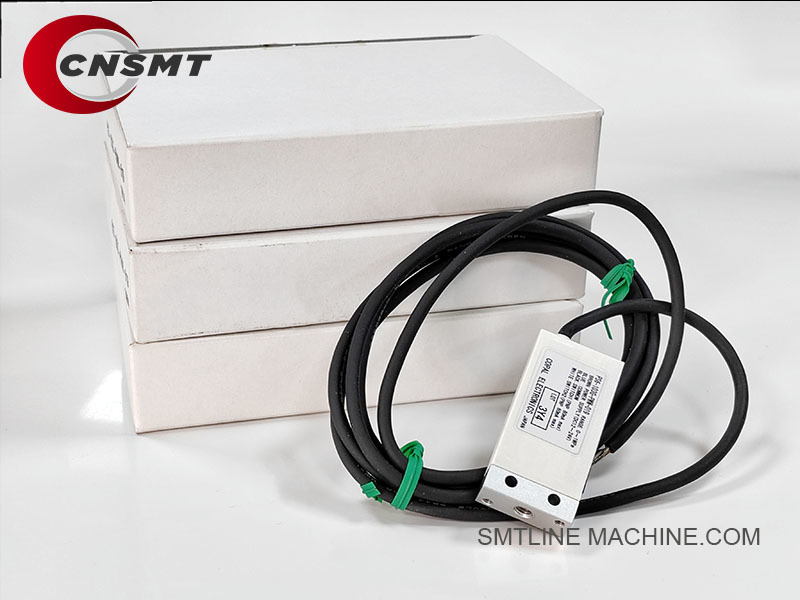

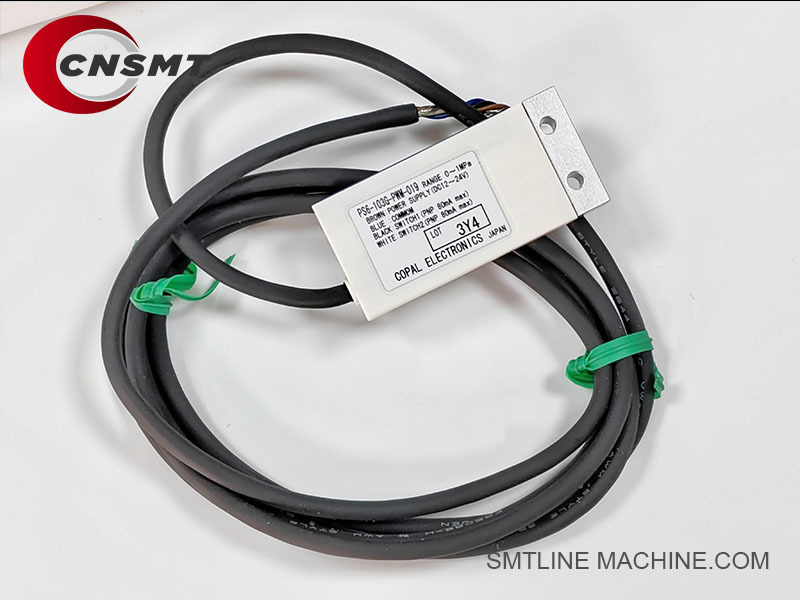

مستشعر ضغط وحدة Fuji XS00920 NXT
تعمل شركتنا منذ 11 عامًا وستكون بالتأكيد خيارك الأفضل مع ضمان الجودة والتسليم السريع
نظرة عامة على المنتج
الاسم: مستشعر ضغط وحدة Fuji NXT
رقم القطعة: XS00920
التطبيق: مصمم لآلات Fuji NXT SMT لالتقاط ووضع المكونات، ويستخدم لمراقبة الضغط في نظام التحكم بالفراغ أو الهوائي للفوهات
الميزات الرئيسية
قطعة غيار Fuji الأصلية: مستشعر Fuji الأصلي مصمم لوحدات NXT
تصميم معياري: يتكامل مباشرة في رؤوس أو وحدات تغذية Fuji NXT للكشف عن مستويات الفراغ والضغط الهوائي بدقة.
شحن سريع: توفر في المخزون مع الإرسال في غضون 1-5 أيام
سعة إمداد عالية: مخزون عالمي كبير، يسمى “100000 قطعة متوفرة” لدعم الإنتاج المستمر
التطبيقات النموذجية
مراقبة ضغط الفراغ: تضمن تثبيت الفوهة بشكل موثوق أثناء عمليات الالتقاط والوضع.
أنظمة التحكم الهوائية: توفر تغذية راجعة مغلقة الحلقة لتنظيم ضغط الهواء.
صيانة SMT: قطعة غيار أساسية لاستعادة أداء الفراغ للرأس بعد تعطل المستشعر.
التوفر والخدمات اللوجستية
الحد الأدنى لكمية الطلب: 1 وحدة
مركز الشحن: مستودع الصين؛ التسليم في غضون 1-5 أيام عمل
خيارات الدفع: T/T، Western Union، MoneyGram
حالة الضمان: يتم توفيرها كقطعة غيار Fuji أصلية جديدة؛ فحص وتغليف مضمون
جدول الملخص
| الميزة | التفاصيل |
| مستشعر الضغط | اللوحة الأم لرأس العمل V12 |
| العلامة التجارية | Fuji (جودة OEM) |
| الاستخدام | مراقبة الفراغ/الهوائية في آلة NXT |
| الحد الأدنى لكمية الطلب | 1 قطعة |
| مستوى المخزون | مرتفع (100 ألف قطعة) |
| وقت الإرسال | 1-5 أيام |
| المدفوعات المقبولة | T/T، Western Union، MoneyGram |
مستشعر ضغط FUJI XS00920 – ملحقات ذات صلة
| الملحق/القطعة | رقم القطعة (مثال) | XS00920 |
| مستشعر الضغط (رئيسي) | اللوحة الأم لرأس العمل V12 | مستشعر الكشف عن الفراغ/ضغط الهواء لوحدة NXT |
| مستشعر الفراغ | 2MGTCA002701 | الكشف عن الفراغ للفوهات أو رؤوس العمل |
| مفتاح ضغط الفراغ | XM00900 | يكشف عن حالة الفراغ، ويرسل ردود فعل إلى وحدة التحكم |
| منظم ضغط الهواء | XS00400 | يتحكم في ضغط إمداد الهواء ويستقره |
| مولد الفراغ | XS00500 | يولد ضغط فراغ للشفط |
| تركيب أنبوب الهواء (قابس سريع) | XM00520 / XM00530 | يوصل أنابيب الهواء بين المستشعر ونظام الفراغ |
| أنبوب الهواء | قياسي Ø4 / Ø6 مم | أنابيب الهواء لخطوط الفراغ |
| كابل الإشارة (كابل المستشعر) | XS00920-Cable | كابل الإشارة والطاقة لمستشعر XS00920 |
| اللوحة الأم لرأس العمل | تجميع الأنبوب الهوائي | يتلقى إشارة الضغط (V12، H08، H12، إلخ.) |
| وحدة تخزين الفراغ المؤقت | XS00750 | يعمل على استقرار ضغط الفراغ وتقليل التقلبات |
قطع الغيار الشائعة وملحقات الصيانة
| المكون | XS00920 |
| مرشح مولد الفراغ | يقوم بتصفية الغبار والشوائب من خطوط الفراغ |
| وصلات أنبوب الهواء السريعة | أجزاء قابلة للتآكل، تتقدم في العمر بسهولة، يجب تخزينها |
| كتيفة تثبيت المستشعر | يثبت مستشعر XS00920 بشكل آمن |
| حزمة كابل الطاقة/الإشارة | يوصل المستشعر باللوحة الأم |
| حامل مطاطي مضاد للاهتزاز | يقلل من تدخل الاهتزاز للحصول على استشعار دقيق |
مجموعة قطع الغيار الموصى بها
مستشعر ضغط XS00920 + كابل الإشارة – مكونات الاستشعار الأساسية
مولد الفراغ + منظم الهواء + وصلات أنبوب الهواء – إعداد خط هوائي كامل
مفتاح ضغط الفراغ + اللوحة الأم – مراقبة الشفط في الوقت الفعلي والتحكم في التغذية الراجعة
مخزن الفراغ المؤقت + المرشحات – يحسن الاستقرار، ويطيل عمر الآلة
الموديلات المتوافقة
سلسلة FUJI NXT: NXT I، II، III، V
متوافق مع جميع الرؤوس بما في ذلك H04 و H08 و H12 ووحدات V12 ووحدات التغذية
جدول الملخص
| الفئة | مثال على رقم القطعة | الوظيفة |
| مستشعر ضغط الفراغ الرئيسي | اللوحة الأم لرأس العمل V12 | مراقبة الفراغ/الضغط |
| مستشعر الفراغ | 2MGTCA002701 | الكشف عن فراغ الفوهة |
| منظم الضغط | XS00400 | يتحكم في الضغط الهوائي |
| مولد الفراغ | XS00500 | يولد ضغطًا سلبيًا (فراغًا) |
| تركيب الهواء | XM00520 | موصل سريع لأنابيب الهواء |
| مخزن الفراغ المؤقت | XS00750 | يعمل على استقرار تقلبات الفراغ |
مستشعر ضغط Fuji XS00920 – أرقام القطع ذات الصلة
| المكون | مستشعر الضغط | XS00920 |
| مستشعر الضغط (رئيسي) | اللوحة الأم لرأس العمل V12 | مستشعر الفراغ/ضغط الهواء لوحدة NXT |
| مستشعر الفراغ | 2MGTCA002701 | مستشعر الكشف عن الفراغ للفوهة أو الرأس |
| مفتاح ضغط الفراغ | XM00900 | يكشف عن حالة الفراغ، وردود الفعل إلى لوحة التحكم |
| صمام منظم ضغط الهواء | XS00400 | يتحكم/يثبت ضغط الهواء |
| وحدة مولد الفراغ | XS00500 | يولد فراغًا للشفط |
| موصل تركيب سريع | XM00520 / XM00530 | وصلات توصيل سريعة لخرطوم الهواء (Ø4/Ø6 مم) |
| أنبوب الهواء (قياسي) | P04 / P06 / P08 | أنابيب هواء Ø4 مم / Ø6 مم / Ø8 مم |
| مخزن الفراغ المؤقت (مراكم) | XS00750 | يعمل على استقرار تقلبات الفراغ |
| كابل إشارة للمستشعر | XS00920-CABLE | كابل إشارة وطاقة مخصص لمستشعر XS00920 |
| اللوحة الأم للرأس (V12) | تجميع الأنبوب الهوائي | يتلقى إشارات المستشعر من XS00920 |
| كتيفة تثبيت المستشعر | XS00920-BKT | كتيفة تثبيت لمستشعر XS00920 |
أجزاء ذات صلة ممتدة
| المكون | مستشعر الضغط | XS00920 |
| مرشح فراغ الفوهة | XM00800 | يقوم بتصفية الغبار لخطوط الفراغ |
| مستشعر الفراغ لوحدة التغذية | XM00910 | مستشعر الكشف عن الفراغ لوحدة التغذية |
| صمام فحص خط الفراغ | XS00600 | يمنع التدفق العكسي في خط الفراغ |
| لوحة توزيع الطاقة للمستشعرات | 2AGKNA001402 | يدير توزيع الطاقة والإشارة للمستشعرات |
| حامل فوهة الشفط بالفراغ | AA7PH04 | حامل الفوهة للرأس |
ملخص لأرقام القطع الأساسية ذات الصلة
| الوظيفة | مستشعر الضغط |
| الكشف عن الضغط | اللوحة الأم لرأس العمل V12 |
| استشعار الفراغ | 2MGTCA002701 |
| تنظيم ضغط الهواء | XS00400 |
| توليد الفراغ | XS00500 |
| وصلات التوصيل السريع | XM00520 / XM00530 |
| كابل الإشارة | XS00920-CABLE |
| واجهة اللوحة الأم | تجميع الأنبوب الهوائي |
دليل الأسئلة الشائعة – مستشعر ضغط وحدة Fuji XS00920 NXT
معلومات عامة
س1: ما هو مستشعر الضغط XS00920 المستخدم؟
ج:
مستشعر الضغط XS00920 هو مكون أساسي في رأس/وحدة Fuji NXT، وهو مسؤول في المقام الأول عن مراقبة ضغط الفراغ المستخدم بواسطة فوهات الالتقاط والوضع. إنه يضمن الكشف الدقيق عن حالة الفراغ لتأكيد الالتقاط والوضع الناجح للمكونات.
افحص الأنابيب الهوائية بحثًا عن الانسدادات أو التسربات.
س2: ماذا يفعل مستشعر الضغط؟
ج:
يراقب مستوى الفراغ في كل فوهة.
افحص الأنابيب الهوائية بحثًا عن الانسدادات أو التسربات.
يرسل ردود فعل إلى نظام التحكم في الآلة لمنع أخطاء الوضع في حالة فشل الالتقاط.
س3: كيف يعمل؟
ج:
عندما تلتقط الفوهة مكونًا، يكتشف المستشعر انخفاضًا في ضغط الفراغ.
افحص الأنابيب الهوائية بحثًا عن الانسدادات أو التسربات.
إذا نجحت، تشرع الآلة في الوضع.
توافق الآلة
س4: ما هي الآلات المتوافقة مع XS00920؟
ج:
Fuji NXT I، NXT II، NXT III
افحص الأنابيب الهوائية بحثًا عن الانسدادات أو التسربات.
تستخدم على وجه التحديد في الوحدات ذات رؤوس V12 أو V8 أو H24 اعتمادًا على التكوين.
التثبيت والإعداد
س5: كيف يتم تثبيت مستشعر الضغط XS00920؟
ج:
مركب داخل رأس العمل (V12، V8، إلخ).
افحص الأنابيب الهوائية بحثًا عن الانسدادات أو التسربات.
موصل باللوحة الأم لرأس العمل V12 (على سبيل المثال، 2AGKHA000402) أو لوحة التحكم PCB.
نوع التوصيل والتشغيل مع موصلات الإشارة والطاقة.
س6: هل يتطلب المعايرة؟
ج:
معايرة المصنع، لكن الآلة تجري معايرة تلقائية أو معايرة إزاحة أثناء دورات الصيانة.
افحص الأنابيب الهوائية بحثًا عن الانسدادات أو التسربات.
المشكلات الشائعة واستكشاف الأخطاء وإصلاحها
س7: ما هي أعراض الفشل الشائعة؟
ج:
إنذارات "خطأ في الالتقاط" المتكررة دون مشاكل مرئية.
افحص الأنابيب الهوائية بحثًا عن الانسدادات أو التسربات.
لا يوجد كشف عن الفراغ أو خطأ في الفراغ.
قراءات المستشعر غير المنتظمة في التشخيص.
س8: ما الذي يسبب الفشل؟
ج:
تلف الحجاب الحاجز الداخلي بسبب العمر أو التلوث.
افحص الأنابيب الهوائية بحثًا عن الانسدادات أو التسربات.
أسلاك مكسورة أو موصلات مفكوكة.
إجهاد المستشعر بعد الخدمة الممتدة (>2 سنوات عمر افتراضي نموذجي).
نصائح الصيانة
س9: كيف يتم صيانة مستشعر الضغط؟
ج:
حافظ على نظافة إمداد الهواء وجفافه (تحقق من مرشحات الهواء بانتظام).
افحص الأنابيب الهوائية بحثًا عن الانسدادات أو التسربات.
تحقق من الأسلاك والموصلات أثناء صيانة الرأس.
استبدل المستشعر بشكل استباقي كل 12-24 شهرًا في بيئات الاستخدام المكثف.
أجزاء ذات صلة
|
اسم الجزء
رقم القطعة
| الوصف | مستشعر الضغط | XS00920 |
| مستشعر ضغط الفراغ الرئيسي | اللوحة الأم لرأس العمل V12 | 2AGKHA000402 |
| يقرأ إشارات المستشعر | تجميع الأنبوب الهوائي | XS04125 |
| يوصل الفوهات بمستشعر الضغط | مرشح الهواء | XS04120 |
| يمنع الملوثات من الوصول إلى المستشعر | صمام ميكانيكي SPOOL | XS03764 |
| يعمل معًا للتبديل بالفراغ | تجميع الصمام اللولبي | XS03760 |
| يتحكم في الهواء والفراغ إلى he | الآلات والرؤوس القابلة للتطبيق |
سلسلة Fuji NXT II / NXT III / NXT V |
مع رؤوس V12 أو V8 أو H24
نصائح الطلب والاستبدال
XS00920 هو مكون إلكتروني قابل للاستهلاك.
قم بتخزينه كقطعة غيار للصيانة الوقائية.
متوفر من موردي Fuji الرسميين أو موزعي ما بعد البيع SMT.
الخلاصة
يعد مستشعر ضغط XS00920 NXT أمرًا حيويًا للكشف عن الفراغ الموثوق به في آلات الالتقاط والوضع Fuji NXT. تعمل المراقبة المنتظمة والاستبدال في الوقت المناسب على تقليل وقت التوقف عن العمل ومنع عيوب الوضع.
