لوحة الأم FUJI V12 الرأس العامل,2AGKHA000402 لوحة الأم لرأس العمل,2AGKHA000402 قطع الغيار SMT
,2AGKHA000402 Working Head Motherboard
,2AGKHA000402 SMT Spare Parts
-
العلامة التجاريةفوجي
-
النموذج2AGKHA000402 V12 لوحة أم العمل
-
السعة1009
-
الوزن القياسي0.79 كجم
-
حجم الجهاز56
-
مزودCNSMT
-
الحالةجديد
-
مكان المنشأاليابان
-
اسم العلامة التجاريةFUJI
-
إصدار الشهاداتYAMAHA Vibration Vibration Fit YV YS
-
رقم الموديل2AGKHA000402 V12 لوحة أم العمل
-
الحد الأدنى لكمية1
-
الأسعارقابل للتفاوض
-
تفاصيل التغليفصندوق خشبي
-
وقت التسليم1-2 يوم عمل
-
شروط الدفعT / T ، ويسترن يونيون ، باي بال
-
القدرة على العرض10 قطعة / يوم
FUJI 2AGKHA000402 V12 الرأس العامل بطاقة أم SMT قطع الغيار

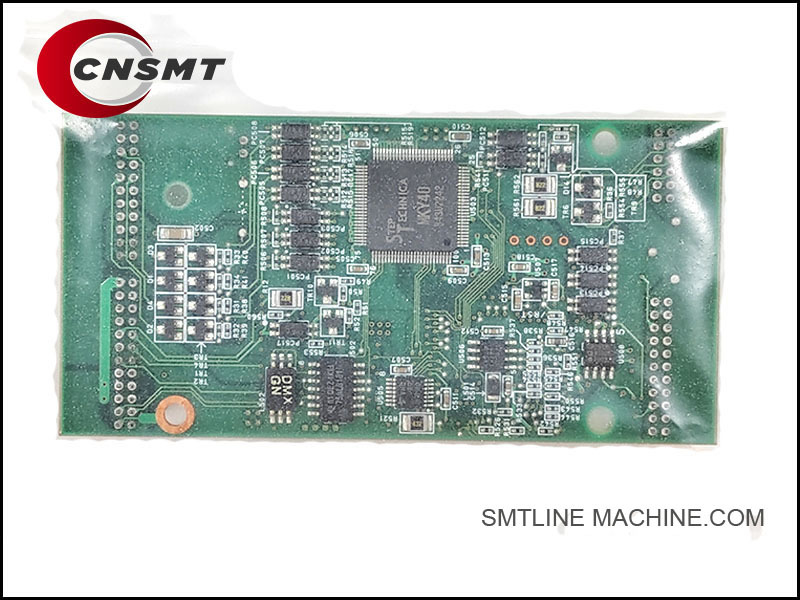

لوحة الأم FUJI 2AGKHA000402 V12
شركتنا تعمل منذ 11 عاماً وسوف تكون بالتأكيد خيارك الأفضل مع ضمان الجودة والتسليم السريع
وصف المنتج
الاسم: لوحة الأم FUJI NXT V12
رقم الجزء: 2AGKHA000402
آلة متوافقة: FUJI NXT Series SMT pick and place equipment
الخصائص الرئيسية
PCB من عيار OEM مصمم لرأس وضع V12 ، مسؤول عن تنسيق التحكم في المحرك ، ودمج المستشعر ، والاتصال مع جهاز التحكم المركزي للآلة.
تصنع وفقاً لمواصفات "فوجي" مع موثوقية عالية واستقرار.
هذه اللوحة الأساسية ضرورية لعملية الرأس الصحيحة ودقة وضعها.
التوافر
مخزون في الصين، جاهزة للشحن في غضون 1 ′′5 أيام، MOQ: 1 قطعة القنوات متوفرة أيضا في اليابان مصدر.
الأسعار قابلة للتفاوض مع دعم الشحن العالمي.
استخدام الحالات
مثالية لاستبدال لوحة أم معيبة في رأس V12 من آلة سلسلة NXT.
يخدم فرق الصيانة التي تحافظ على أداء وضع FUJI SMT وموثوقية الإنتاج.
مفيدة لخزانة احتياطية في ورشة إصلاح خدمة رؤوس فوجي نكت.
الملاحظات التقنية
قطعة OEM مصنوعة لرؤوس FUJI NXT V12، وضمان التركيب الصحيح، وموصلات، وتوافق البرمجيات الثابتة.
يتعامل مع التحكم الكهربائي للكاميرا، آليات الفوهة، ومحركات تحديد المواقع الدقيقة.
يتم بيعها في كثير من الأحيان جنبا إلى جنب مع مكونات رأس V12 الأخرى (على سبيل المثال ، دبوس الاحتياطي ، أقراص الكاميرا PCB).
رأس العمل FUJI NXT V12 رقم الجزء المتعلق
| اسم المكون | رقم الجزء | الوصف |
| V12 لوحة الأم الرأس العامل | 2AGKHA000402 | لوحة التحكم الرئيسية لرأس العمل V12 |
| محرك الخدمة الرئيسي V12 (محور Z) | 2AGGHA002700 / XS02303 | التحكم في حركة المحور Z |
| محرك V12 الرئيسي (محور ثيتا) | 2AGGHA002800 | التحكم في حركة ثيتا الدورانية |
| صمام ميكانيكي SPOOL | XS03764 | ملف صمام التحكم الهوائي داخل رأس V12 |
| جسم الصمام الميكانيكي | XS03765 | جسد الصمام مقترب من البكرة |
| صمام الختم / O-Ring Kit | XS03766 | سدادات محكمة للصمام الميكانيكي |
| عودة الربيع للصمام | XS03767 | ربيع إعادة ضبط للصمام الميكانيكي |
| جهاز استشعار الضغط في الفراغ | XS00920 | يكتشف ضغط فراغ الفوهة |
| تجميع عمود الفوهة | XS00802 / XS00803 | عمود للحركة من فوق إلى أسفل الفوهة |
| مروحة تبريد رأس العمل | XH01431 / XH01432 | مروحة تبريد لللوحة الأم والمحركات |
| وحدة تصفية الهواء | XS04120 | مرشحات الهواء المضغوط للنظام الرئيسي الهوائي |
| تجميع صمام الموليد | XS03760 | مادة الكهربائية للقيادة الهوائية لرأس V12 |
| مجموعة كابلات الأسلاك الداخلية للرأس | XS02050 | حزام الأسلاك الداخلية الكاملة لرأس V12 |
| تجميع المسمار الكروي على المحور Z | XS03790 | يحول دوران المحرك إلى حركة خطية على محور Z |
| اسم المكون | رقم الجزء | الوصف |
| تحكم الحركة IC | على متن 2AGKHA000402 | شريحة التحكم المدمجة لحركة الرأس |
| مجموعة المرفقات لللوحة الأم | XS04550 | اتصالات الأسلاك لدخول/مخرجات اللوحة الأم |
| لوحة الاتصالات الرئيسية (إذا كانت منفصلة) | 2AGKHA000403 (مثال) | واجهة الاتصال مع وحدة المعالجة المركزية الرئيسية للجهاز |
| وحدة السائق لمحرك Z/Theta | جزء من 2AGKHA000402 | متكاملة على اللوحة الأم |
مجموعة الغيار الموصى بها لرأس V12
اللوحة الأم (2AGKHA000402)
لوحة الكاميرا (2AGKHA01400)
محرك PCB + مكيف + محرك لتحكم الحركة
الكابلات + الدبابيس الاحتياطية + الفوهات للصيانة والإستبدال المنتظم
رأس العمل FUJI NXT V12
| اسم الملحق | رقم الجزء | الوصف |
| V12 لوحة الأم الرأس العامل | 2AGKHA000402 | لوحة PCB الرئيسية التي تتحكم في عمليات رأس العمل V12 |
| مجموعة كابلات الإشارة | XS02050 | حزمة الأسلاك الكاملة لربط اللوحة الأم |
| كابل إمدادات الطاقة | XS02051 | كابل طاقة للوحة الأم الرأسية |
| كابل التشفير (Z/Theta Motor) | XS02052 | كابلات إشارة لترميزات محركات محور Z و theta |
| مروحة التبريد | XH01431 / XH01432 | تبريد للوح الأساسي ومكونات الرأس |
| دعامة تركيب اللوحة الأم | XS03020 | دعامة ميكانيكية لتثبيت اللوحة الأم |
| مجموعة الصمام الكهربائي المضغوط | XS03760 | صمام التحكم بالهواء، يعمل مع اللوحة الأم |
| جهاز استشعار الضغط في الفراغ | XS00920 | يكتشف إشارة الفراغ ، ويربط إلى اللوحة الأم |
| تجميع عمود الفوهة | XS00802 / XS00803 | متصل باللوحة الأم للتحكم في الفوهة |
| محرك المحور Z | 2AGGHA002700 / XS02303 | أجهزة التحكم في المحور Z، مرتبطة بإشارات اللوحة الأم |
| محرك محور ثيتا | 2AGGHA002800 | التحكم في الدوران؛ يتواصل مع اللوحة الأم |
| صمام ميكانيكي SPOOL | XS03764 | مكونات صمام الهواء التي يتم التحكم بها عبر إشارات اللوحة الأم |
| جسم الصمام الميكانيكي | XS03765 | غطاء صمام متطابق مع رزمة |
| مجموعة حلقات O (خامات الصمامات) | XS03766 | يحافظ على الختم الصمامات في الصمام |
| ربيع العودة (صمام) | XS03767 | يوفر عمل العودة في تشغيل الصمام |
| أنابيب الهواء الداخلية للرأس | XS04125 | خط هوائي داخل الرأس، يعمل مع اللوحة الأم |
| وحدة تصفية الهواء | XS04120 | تصفية الهواء لمنع التلوث في نظام الرأس |
| لوحة واجهة الاتصال الرئيسي | 2AGKHA000403 (مثال) | ربط اللوحة الأم الرأس إلى جهاز التحكم الرئيسي للجهاز |
اقتراح علبة قطع غيار نموذجية
لوحة التحكم الرئيسية + لوحة الكاميرا
محرك + مكيف + لوحة المحرك مجموعة التحكم في الحركة
حزمة الكابلات + أجهزة الاستشعار
حاملات الفوهات + الدبابيس الاحتياطية الميكانيكية
أسئلة شائعة حول ياماها الاهتزازات الاهتزازات تناسب YV YS سلسلة الاهتزازات تناسب ثلاثة أنابيب خمسة أنابيب الاهتزازات تناسب
أسئلة شائعة YAMAHA Vibration Fit سلسلة YV/YS (ThreeTube & FiveTube)
معلومات عامة
س1: ما هو جهاز الاهتزاز في ياماها؟
أ:
الـ Yamaha Vibration Fit هو جهاز تغذية مكونات من نوع العصا يستخدم الاهتزاز لدفع المكونات من الأنابيب إلى آلة SMT pickandplace.يستخدم عادة للمكونات الموردة في عبوات العصا / الأنبوب، مثل الموصلات، وICs، ومكونات شكل غريب.
المواصفات والتوافق
السؤال 2: ما هي الآلات المتوافقة مع جهاز Yamaha Vibration Fit؟
أ:
آلات سلسلة Yamaha YV (مثل YV100، YV88)
آلات سلسلة Yamaha YS (مثل YS12، YS24، YS88)
متوافق مع معظم معدات Yamaha SMT التي تدعم أجهزة تغذية العصا / الأنابيب
س3: ما هي الأنواع المتاحة؟
أ:
أجهزة تغذية الاهتزاز ثلاثية الأنبوب: تغذي ما يصل إلى 3 أنابيب مكونة في وقت واحد.
إمداد التهزيز لـ FiveTube: يغذى ما يصل إلى 5 أنابيب مكونة في وقت واحد.
السؤال 4: ما هي المعلمات الرئيسية؟
| المعلم | القيمة |
| النموذج | ياماها تذبذب مناسب (3-Tube/5-Tube) |
| الجهد | 24 فولت متزامن (معياري) |
| التحكم | تشغيل/إيقاف بقيادة الآلة |
| ضبط الاهتزاز | كثافة قابلة للتعديل لمكونات مختلفة |
| التثبيت | التوصيل واللعب على قاعدة إطعام ياماها |
التثبيت والإعداد
س5: كيف يتم تركيب جهاز تغذية الاهتزاز؟
أ:
يُصَوّبُ على قاعدةِ المُغذّيِ الآلةِ مثل a مُغذّي شريطِ.
قم بتوصيل كابل التشغيل / التحكم (المرفق القياسي لجهاز تغذية ياماها).
إدراج أنابيب المكونات في فتحات حامل (3 أو 5 أنابيب اعتمادا على النموذج).
ضبط شدة الاهتزازات وفقا لنوع المكون.
السؤال 6: هل هناك حاجة إلى معايرة؟
أ:
الحد الأدنى فقط قوة الاهتزاز تحتاج إلى تعديل لوزن المكونات والأحجام المختلفة
حل المشاكل
السؤال السابع: أعراض الفشل الشائعة؟
أ:
المكونات لا تتقدم بسلاسة
اهتزازات مفرطة تسبب تلف المكونات
لا يوجد اهتزاز (تحقق من الطاقة أو الأسلاك).
سوء التغذية بسبب خلل في محاذاة الأنبوب
س8: كيفية حل مشاكل التغذية؟
أ:
تحقق من شدة الاهتزازات، وتقليل المكونات الخفيفة.
تأكد من أن الأنبوبات مثبتة بشكل صحيح في المحفظة.
تحقق من أن محرك الاهتزاز و PCB يعملان
تحقق من وجود كابلات فضفاضة أو وصلات معيبة
الصيانة
السؤال 9: كم مرة يجب إجراء الصيانة؟
أ:
التنظيف الأساسي: كل أسبوع أو كل أسبوعين.
التفتيش الكامل (المحرك ، PCB ، الينابيع ، العناصر اللاصقة): كل 6 أشهر.
س10: ما هي مهام الصيانة اللازمة؟
أ:
نظف الغبار والحطام من منصة الاهتزاز
تحقق من ضيق المسامير والأنابيب.
تفقد محرك الاهتزاز و PCB من أجل الأضرار.
تأكد من سلامة المكونات والأسلاك
أجزاء وملحقات ذات صلة
| اسم الجزء | رقم الجزء مثال | الوصف |
| طعام الاهتزاز (3 أنبوب) | الخ.ج.إم.سي.300-00 | طعام الاهتزاز ذو 3 فتحات لسلسلة YV/YS |
| طعام الاهتزاز (5 أنابيب) | الخ.ج.إس.إم.500-00 | طعام اهتزاز 5 فتحات لسلسلة YV/YS |
| محرك الاهتزاز | الخ.ج.إم.سي.300-01 | محرك بديل لتغذية الاهتزاز |
| برنامج التحكم PCB | الخ.ج.إم.سي.300-02 | لوحة التحكم في اهتزازات المغذيات |
| كابل الطاقة | الخ.ج.إم.سي.300-03 | سلك التشغيل / التحكم إلى الآلة |
| تجميع حامل الأنابيب | الخ.ج.إم.سي.300-04 | فتحة الأنبوبات ومكونات الرفع |
النماذج المطبقة
سلسلة YV: YV100X ، YV100II ، YV88 ، YV112
سلسلة YS: YS12، YS24، YS88، YS100، YS12F، YS12P
دعم إضافي
كتيبات التثبيت
مخططات الأسلاك
قوائم فحص الصيانة
قوائم BOM ومصادر قطع الغيار
الاستنتاج
ياماها Vibration Fit (3tube & 5tube) هي أداة قوية و أساسية للتعامل مع المكونات في عبوات العصا / الأنبوب.يضمن تغذية موثوقة ويحسن كفاءة الإنتاج لآلات YV/YS SMT.
